Nissan Murano Z51 (2009-2014) – poistková skrinka
Schéma poistiek a relé – Nissan Murano Z51
Týka sa vozidiel vyrobených v rokoch:
2009, 2010, 2011, 2012, 2013, 2014.
Poistky zapaľovača cigariet (zásuvky napájania) v Nissan Murano sú poistky č. 18 (zapaľovač cigariet) a č. 20 (zásuvka napájania predná) v poistkovej skrinke prístrojovej dosky.

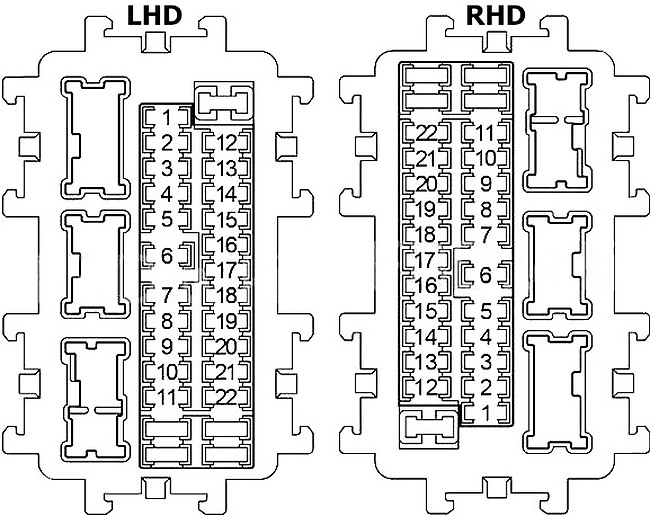

Poistková skrinka prístrojovej dosky
Poistková skrinka sa nachádza za krytom na prístrojovej doske na strane vodiča.
Retro
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Predné vyhrievané sedadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Jednotka diagnostického senzora airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Jednotka automatického ovládania zadných dverí, spínač brzdy ASCD, spínač svetiel stop, motor nastavenia svetlometov, elektroventil riadenia montáže motora, konektor dátového rozhrania, senzor uhla riadenia, zosilňovač klimatizácie, relé vyhrievaného sedadla, jednotka riadenia posilňovača riadenia, BCM (modul riadenia karosérie), jednotka riadenia Navi, voliteľný konektor, video rozdeľovač, automatické zrkadlo so zabraňovaním oslneniu, jednotka automatického vyrovnávania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Kombinovaný tachometer, relé rezervnej lampy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Relé otvorenia viečka paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Inteligentný bzučiak upozornenia na kľúč, konektor dátového rozhrania, zosilňovač klimatizácie, jednotka automatického ovládania zadných dverí, bzučiak automatického upozornenia na zadné dvere, senzor náklonu vozidla, jednotka riadenia sirény, jednotka riadenia návratu napájania opierky chrbta, senzor svetla a dažďa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Spínač svetiel stop, BCM (modul riadenia karosérie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Kľúčový prístup, kontrolka bezpečnosti, spínač zapínania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Spínač pamäte sedadla, BCM (modul riadenia karosérie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Kombinovaný tachometer, modul riadenia prevodovky (TCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Ohrievač vonkajších zrkadiel, zosilňovač klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | 20 | Ohrievač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Ohrievač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Pri zapaľovači cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Audio, predný displej, zosilňovač klimatizácie, zadný displej, riadiaca jednotka Navi, DVD prehrávač, video distribútor, riadiaca jednotka kamery, relé napájacej zásuvky, BCM (modul riadenia karosérie), multifunkčný spínač, spínač diaľkového ovládania zrkadla dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Pri napájaní predného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

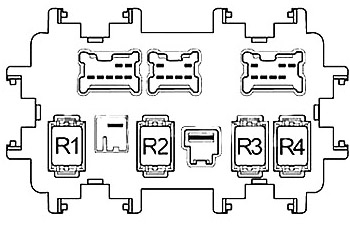

| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Ohrievač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Predný ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

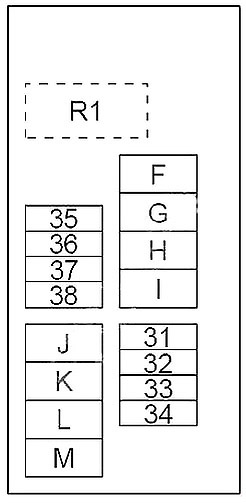

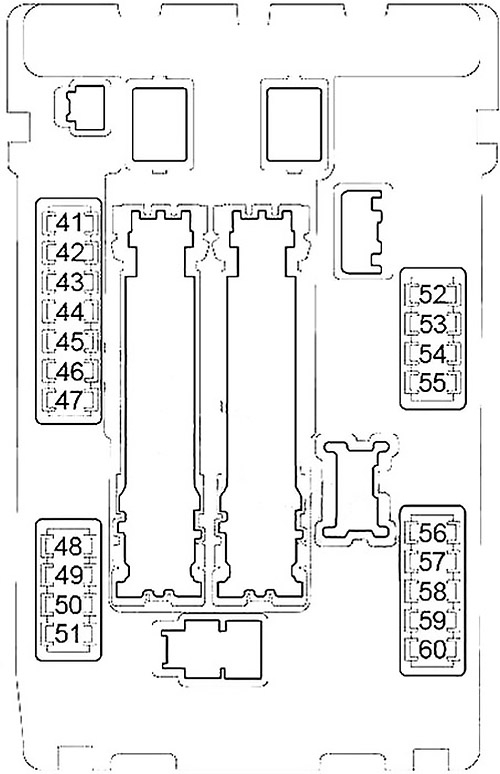

Schéma poistiek v motorovom priestore
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Amplifikátor BOSE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Amplifikátor BOSE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | Subwoofer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 20 | Voliteľný konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 15 | Jednotka riadenia návratu výkonu zadného operadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 20 | Relé zásuvky napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 20 | Relé vyhrievania sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 20 | Audio, predný displej, zadný displej, jednotka riadenia Navi, DVD prehrávač, video distribútor, jednotka riadenia kamery | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 15 | Jednotka riadenia 4WD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 15 | Generátor, relé klaksónu bezpečnosti vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| g | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| i | 50 | Relé zapaľovania (poistky 1, 2, 3, 4), IPDM E/R | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | 40 | Automatický spínač (modul riadenia automatického uzamykania zadných dverí) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | 40 | Relé ventilátora chladenia 2, relé ventilátora chladenia 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | 40 | BCM (modul riadenia karosérie), automatický spínač (jednotka riadenia polohovacieho zariadenia, riadenie sedadla vodiča, spínač bedrového podporného zariadenia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| m | 40 | Motor ventilátora chladenia 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42 | 10 | Relé ventilátora chladenia 2, relé ventilátora chladenia 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 10 | Senzor rýchlosti dodatočný, modul riadenia prevodovky (TCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 10 | Injektory, modul riadenia motora (ECM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 10 | ABS, jednotka riadenia 4WD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | Senzor pomeru vzduch-palivo, senzor kyslíka vyhrievaný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 10 | Spínač kombinovaný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 10 | Relé zámku riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 10 | Relé klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 15 | Relé modulu riadenia motora (elektromagnet riadenia VIAS, elektromagnetická ventilová riadiaca jednotka pre ventiláciu, kondenzátor, cievky zapaľovania, modul riadenia motora, senzor prietoku vzduchu, elektromagnetická ventilová riadiaca jednotka pre objem ventilácie absorbéra EVAP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 15 | Relé motora riadenia klapky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 10 | Svetlo zastavenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 10 | Zadné kombinované svetlo, svetlo evidenčnej značky, centrálne ambientné svetlo, mapové svetlo, spínač predného vyhrievaného sedadla, spínač zadného vyhrievaného sedadla, konektor volieb, spínač ESP, spínač zámku 4WD, osvetlenie popolníka, osvetlenie prístrojovej dosky, svetlo v odkladacej schránke, spínač kombinovaný (špirálový) kábel, núdzový spínač, osvetlenie zariadenia riadenia, automatický hlavný spínač zadných dverí, automatický spínač dverí 8ack, spínač návratu napájania predného, multifunkčný spínač, jednotka riadenia Navi, DVD prehrávač, spínač diaľkového ovládania vonkajších zrkadiel, osvetlenie rukoväte predných dverí, automatický vyrovnávač – jednotka riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 10 | Svetlomet vysokého (ľavého) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 10 | Svetlomet vysokého (pravého) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 15 | Svetlomet nízkeho (ľavého) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 15 | Svetlomet nízkeho (pravého) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 15 | Relé predných hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 10 | Relé denných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 30 | Relé predných stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 40 | Relé ostrekovačov svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | – | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

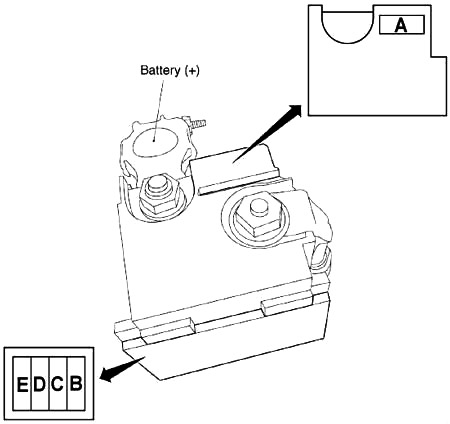

Blok poistkov (hlavné poistky)
Nachádza sa na kladnom termináli batérie
| Číslo | Ampére [A] | Popis |
|---|---|---|
| A | 250 | Generátor, štartovanie, poistky B, C |
| B | 100 | Poistky F, G, I, J, K, L, M, 31, 32, 33, 34, 35, 36, 37, 38 |
| C | 60 | Relé svetlometov (poistky 54, 55), relé hmlových svetiel (poistky 56, 57), relé zadných svetiel (poistky 52, 53), poistky 58, 59, 60 |
| D | 100 | Relé príslušenstva (poistky 18, 19, 20), relé vyhrievania zadného okna (poistky 13, 14, 15), relé ventilátora (poistky 21, 22), poistky 5, 6, 7, 9, 10, 11, 23, 24, 25, 61 |
| E | 80 | Relé zapaľovania (poistky 41, 42, 43, 44, 45, 46, 47), poistky 48, 49, 50, 51 |
