Nissan X-Trail T30 (2001-2007) – poistková skrinka

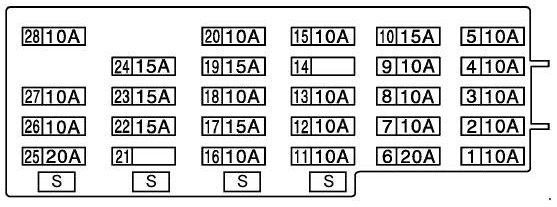

Nissan X-Trail T30 – schéma poistky

Rok výroby: 2001, 2002, 2003, 2004, 2005, 2006 a 2007.

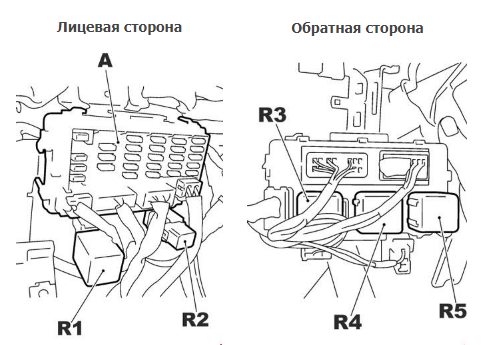

Kabína

Nachádza sa v dolnej časti palubnej dosky. Otvorte ochranný kryt pre prístup.



Popis (typ 1)

1	10A čerpadlo paliva
2	10A smerovky
3	10A riadiaca jednotka motora
4	10A audio systém, navigačný systém
5	Diagnostický konektor 10A, riadiaca jednotka prevodovky, centrálne zamykanie, systém proti krádeži, elektrické ovládanie okien, vyhrievané zadné sklo, vnútorné osvetlenie, otváracia strecha, výstražné zariadenia a smerovky, navigačný systém
6	20A stierač a predné umývanie skla
7	10A riadiaca jednotka motora, riadiaca jednotka denného svietenia
8	10A ABS/ESP, systém kontroly trakcie 4WD
9	10ASRS
10	15A čerpadlo paliva, riadiaca jednotka motora
11	10A riadiaca jednotka motora, riadiaca jednotka prevodovky, ABS/ESP, systém kontroly trakcie 4WD, SRS, prístrojová doska, umývanie svetlometov / trysky
12	10A riadiaca jednotka prevodovky, cúvacie svetlá, navigačný systém
13	10A riadiaca jednotka motora
14	10A vyhrievané sedadlá

15	10A Klimatizácia/ohrev
16	10A Stierač a zadný umývač okien
17	15A Zapaľovač, konektor dodatočného napájania
18	Zapaľovač 10A, konektor dodatočného napájania
19	15A Klimatizácia/ohrev
20	10A Napájanie zrkadiel
21	Nepoužíva sa
22	15A Spínač svetiel stop, riadiaca jednotka prevodovky, ABS, systém kontroly trakcie 4WD
23	Zapaľovač 15A, konektor napájania príslušenstva
24	15A Klimatizácia/ohrev
25	20A Riadiaca jednotka motora, vyhrievané zadné okno
26	10A Vnútorné svetlá
27	10A Vyhrievané zadné okno
28	10A Riadiaca jednotka motora, riadiaca jednotka prevodovky, centrálne zamykanie, systém proti krádeži, vyhrievané zadné okno, vnútorné osvetlenie, otváracia strecha, výstražné zariadenia a smerovky
S	Rezervné poistky

Popis (typ 2)

1. Vyhrievané sedadlo – vyhrievané sedadlá
2. Smerovka – smerovka
3. Injektor – injektory motora QR, ECM
4. AUDIO – audio systém (s možnosťou prepínania napájania)
5. Elektronické komponenty – diagnostický konektor, blokovanie páky automatickej prevodovky X-Trail, relé ovládania okien, blok TIME CONTROL (ovládanie centrálneho zamykania, otvárateľná strecha, oneskorenie vnútorného osvetlenia, vyhrievanie zadného okna, atď.)
6. FR WIPER – Stierač a umývač čelného skla
7. Signál štartovania – Signál štartovania, denné svetlá a YD ECU (doteraz) a motory Nissan QR do augusta 2003.
8. 4 WD ABS – Možnosť pripojiť napájanie k jednotke riadenia ABS, ESP, 4WD.
9. AIR BAG – airbag
10. Palivové čerpadlo – palivové čerpadlo (motor QR), čerpadlo na prenos paliva (motor diesel YD)
11.  Prístrojová doska, relé časovača relé umývača svetlometov
12.  Svetlo cúvania, systém riadenia automatickej prevodovky
13. Kontrola motora – vyhrievané lambda sondy, relé ventilátorov, relé blokovania štartovania (X-Trail s automatickou prevodovkou)
14. Rezerva
15. AIR CON – Klimatizácia, relé a spojka na aktiváciu kompresora klimatizácie
16. RR WIPER – Produkt na umývač zadného skla
17. Zapaľovač – zapaľovač
18. Zapaľovač CIG – Relé zapaľovača
19. Motor ventilátora
20. Elektrické zrkadlá
21. Rezerva
22. Svetlo brzdového svetla, signál kontroly brzdy pre ABS, ESP, jednotku riadenia motora
23. Lisovaný napájací blok — Elektrické zásuvky (v odkladacej schránke vodiča a v batožinovom priestore)
24. Motor ventilátora – Motor ventilátora na vnútorné kúrenie
25. Vyhrievanie zadného okna
26. Svetlá vnútorného osvetlenia, vrátane batožinového priestoru, mapové svetlá a osvetlenie dverí
27. Vyhrievané zrkadlá
28. Elektronické komponenty – Pevné napájanie prístrojovej dosky, časovač, hodiny, klimatizácia, diaľkové ovládanie dverí

Relé

Popis

• R1 – relé PTC
• R2 – Relé elektrického okna
• R3 – Relé zapaľovania
• R4 – Relé ventilátora kúrenia
• R5 – Pomocné relé

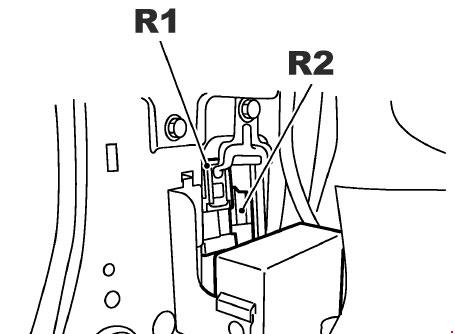

Okrem toho môžu byť niektoré relé umiestnené v prednom stĺpiku pri nohách vodiča (R1 – vyhrievané zadné okno/zrkadlá, R2 – Relé palivového čerpadla)

Motorový priestor

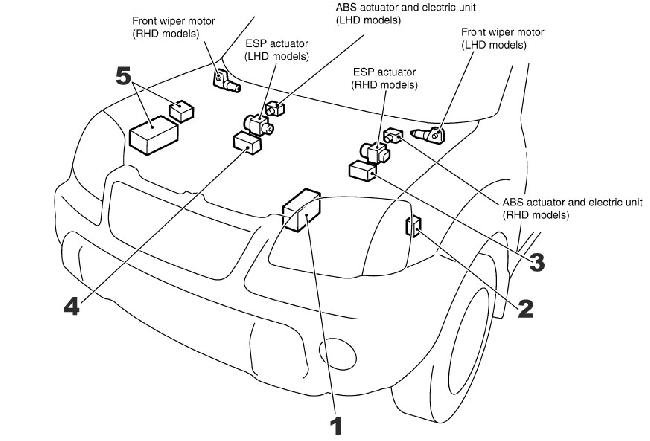

Rozloženie

1. Poistková skrinka (blízko batérie)
2. Relé žhavičiek
3. Poistková skrinka ESP (vozidlá s volantom vpravo)
4. Poistková skrinka ESP (vozidlá s volantom vľavo)
5. Bloky relé (hlavné a doplnkové)

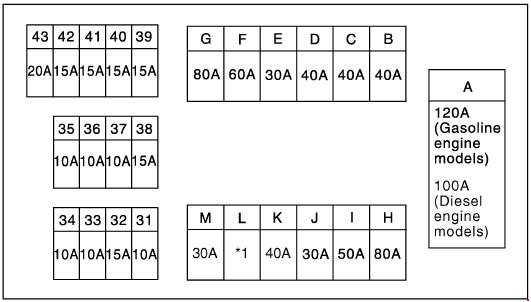

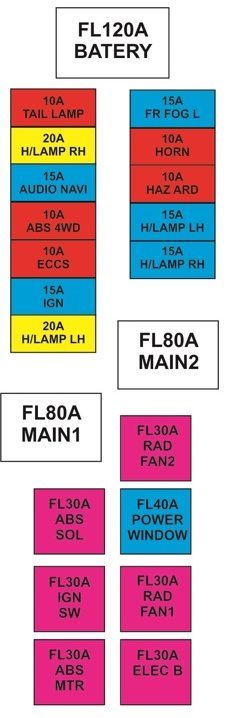

Poistková skrinka

1

2

Popis

A	100 / 120A Alternátor, poistková skrinka v motorovom priestore (poistky: č. B až G, 39 až 43)
b	40A Centrálne zamykanie, ovládanie okien, otváracia strecha, elektrické sedadlá
C	Ventilátor chladenia 40A
D	Ventilátor chladenia 40A
E	30A Čističe a umývače svetlometov
F	Žhaviče 60A
G	80A Poistková skrinka v kabíne
H	80A Systém klimatizácie/vykurovania, poistková skrinka kabína (poistky: č. 18, 20, 23)
I	50A Program stability vozidla (ESP)
J	30A Kľúč na zapaľovanie
K	40A ABS
L	30/40A ABS, ESP (30A s ESP, 40A bez ESP)
M	–

31	10A Vonkajšie svetlá, čističe a umývače svetlometov, výstražné zariadenia a smerovky
32	15A audio systém, navigačný systém, telefón
33	10A Riadiaca jednotka motora, systém proti krádeži
34	Generátor 10A, systém proti krádeži
35	15A Smerovky
36	10A Zadné hmlové svetlo
37	10A ABS, systém kontroly trakcie (4WD)
38	–
39	15A Riadiaca jednotka motora
40	15A Riadiaca jednotka motora, vonkajšie svetlá
41	15A Vonkajšie svetlá, hmlové svetlá
42	15A Hmlové svetlá
43	20A Riadiaca jednotka motora, systém proti krádeži

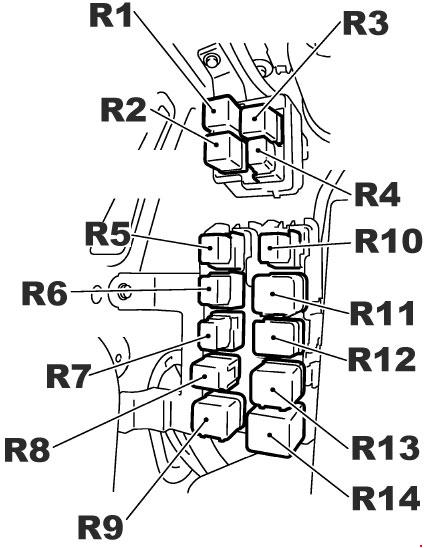

Poistková skrinka

Popis

• R1 Relé lampy
• R2 Relé denné svetlá, ľavé (s dennými svetlami)
• R3 Relé denné svetlá, pravé (s dennými svetlami)
• Relé zadné hmlové svetlo R4
• R5 Relé predné hmlové svetlá
• R6 Relé blokovanie štartovania (“P” / “N”)
• Relé R7 A/C
• Relé klaksón R8
• R9 Relé chladiaci ventilátor 1
• R10 Relé kontrola škrtacej klapky
• R11 Relé chladiaci ventilátor 3
• Relé R12 4WD
• R13 Relé chladiaci ventilátor 2
• R14 Relé umývač svetlometov

V niektorých modeloch sú namiesto relé č. 14 poistky: 10A – zadné hmlové svetlo, 15A – vyhrievané zadné sklo (oblasť stierača), 15A – riadiaca jednotka motora a 20A – riadiaca jednotka xenónových svetlometov.
