Nissan Frontier (1997-2014) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Nissan Frontier (1997–2014), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Nissan Frontier (1997-2004) – schéma poistkovej skrinky

Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Poistka zapaľovača cigariet (zásuvka napájania) v Nissan Frontier (1997-2004) je poistka 23 v poistkovej skrinke.

Poistková skrinka priestoru pre cestujúcich

Poistková skrinka priestoru pre cestujúcich
Nissan Frontier – schéma poistkovej skrinky – priestor pre cestujúcich
Č. br
 Amp [A]
 Popis
1 15 Relé čerpadla paliva
2 7.5 Spínač núdzového zastavenia
3 10 Vstrekovače
4 –  –
5 10 Spínač brzdy ASCD (spínač brzdy s blokovaním prevodovky);

Relé bezpečnosti vozidla;

SECU;

Riadiaca jednotka ASCD;

Modul akustického upozornenia;

Relé odvlhčovača zadného okna;

Časovač odvlhčovača zadného okna;

Systém upozornenia na nízky tlak pneumatík;

Riadiaca jednotka denných svetiel;

Modul riadenia udržiavania akcelerácie

( KA24DE + automatická prevodovka).
6 20 Motor stierača predného skla;

Motor umývača predného skla;

Ovládanie vzduchu;

Spínač stierača predného skla.
7 7.5 Modul riadenia motora (ECM);

Riadiaca jednotka denných svetiel.
8 10 ABS;

Spínač tlaku.
9 10 Modul diagnostického senzora airbagu
10 10 ABS
11 10 Kombinovaný počítadlo kilometrov;

Relé blokovania spojky;

Spínač 4WD;

Spínač rezervného svetla;

Spínač polohy neutrál prevodu;

Prevodník CAN;

Senzor uhla riadenia;

Kompas a teplomer;

Údaje rozhrania.
12 10 Spínač polohy parkovania a neutrál;

Modul riadenia prevodovky (TCM),
13 10 Modul riadenia motora (ECM);

Elektromagnetický ventil EGRC;

Ventil na kontrolu odtlaku absorbéra systému EVAP;

Bypass ventil podtlakového uzatváracieho ventilu;

Elektromagnetický ventil na kontrolu bypass ventilu preplňovaného kompresora.
14 15 Senzor ohrievaného kyslíka
15 10 Ventil IACV-AAC;.

Senzor poloha škrtící klapky.
16 –  –
17 10 Spínač núdzového
18 10 Audio;

Spínač zrkadla dverí.
19 15 Motor ventilátora
20 7.5 Systém varovania nízky tlak pneumatík;

SECU.
21 –  –
22 20 Verzia 4 dvere:

spínač  brzdové svetlá
15 Verzia 2 dvere:

spínač  brzdové svetlá
23 15 Zapaľovač cigariet
24 15 Motor ventilátora
25 20 Relé odvlhčovača zadného okna
26 7.5 Údaje rozhranie;

Žiarovka mapa;

Vnútorné osvetlenie;

Systém varovania nízky tlak pneumatík
27 10 Modul riadenia motora (ECM);

Relé ECM,
28 7.5 Kompozitný počítadlo kilometrov;

Spínač kľúč;

Žiarovka indikátor bezpečnosti;

SECU;

Modul riadenia prevodovky (TCM).

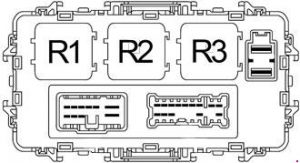

Poistková skrinka priestoru pre cestujúcich - 2
Nissan Frontier – schéma poistkovej skrinky – priestor pre cestujúcich
Číslo
 Relé
R1 Príslušenstvo
R2 Ventilátor
R3 Zapaľovanie

Poistková skrinka del compartimento motore

Nissan Frontier – schéma della poistkovej skrinky – motorový priestor
Číslo
 Amp [A]
 Popis
29 7.5 Relé klimatizácie;

Jednotka riadenia denného svietenia.
30 –  –
31 20 VG33E, VG33ER:

Pomocný zdroj
32 15 Relé klaksónu
33 20 VG33E, VG33ER:

Audio zosilňovač
34 –  –
35 7.5 Relé klimatizácie
36 7.5 Generátor
37 15 Svetlomet vpravo;

Spínač osvetlenia;

Jednotka riadenia denného svietenia;

Relé bezpečnostnej lampy vozidla.
38 15 Svetlomet vľavo;

Spínač osvetlenia;

Jednotka riadenia denného svietenia;

Relé bezpečnostnej lampy vozidla;

Smerovka diaľkových svetiel.
39 15 Spínač osvetlenia

(osvetlenie polohy, lampa evidenčného čísla)
40 15 VG33E, VG33ER:

Relé predných hmlových svetiel
41 15 ’99 -’04:

Audio
10 ’97 -’98:

Audio
42 20 Predný lisovaný diel
43 –  –
44 –  –
ZA 80 KA24DE:

Generátor;

Pomocné relé

(poistka: “18”, “20”, “23”);

Relé zapaľovania

(poistka: “2”, “5”, “6”, “8”, “10”, “11”), “12”, “15”);

Relé ventilátora (poistka: “19”, “24”);

Poistka: “F”, “G”, “17”, “22”, “25”, “26”, “27”, “28”, “31”, “32”, “33”, “35”, “36”
120 VG33E, VG33ER:

Generátor;

Poistka: “F”, “G”, “J”, “31”, “32”, “33”, “35”, “36”.
b –  –
do 40 KA24DE:

ABS
Leggere  Nissan Largo (1986-1997) – poistková skrinka
30 VG33E, VG33ER:

ABS
re 40 ABS
mi 40 Kľúč na zapaľovanie
fa 30 KA24DE:

SECU;

Relé ovládania okien.
40 VG33E, VG33ER:

SECU;

Relé ovládania okien.
sol – KA24DE:  –
20 VG33E, VG33ER:

Napájanie pomocné
H. –  –
jot – KA24DE:  –
80 VG33E, VG33ER:

Relé príslušenstva (poistka: “18”, “20”, “23”);

Relé zapaľovania (poistka: “2”, “5”, “6”, “8”, “10”, “11”), “12”, “15”);

Relé ventilátora (poistka: “19”, “24”);

Poistka: “31”, “32”, “33”, “35”, “36”.
Relé
R1 VG33E, VG33ER:

Svetlomet predný hmlový
R2 VG33E, VG33ER:

Žiarovka bezpečnosti vozidla
KA24DE:

Klimatizácia
R3 VG33E, VG33ER:

Klimatizácia
KA24DE:

Klaksón
R4 VG33E, VG33ER:

Klaksón
KA24DE:

Blokovanie spojky (manuálna prevodovka)
KA24DE:

Parkovanie a neutrál (automatická prevodovka)
R5 VG33E, VG33ER:

Blokovanie spojky (manuálna prevodovka)
VG33E, VG33ER:

Poloha parkovania / neutrál (automatická prevodovka)
KA24DE:

Žiarovka bezpečnosti vozidla

Schéma poistiek a relé – Nissan Frontier

Týka sa vozidiel vyrobených v rokoch:

2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Poistková skrinka v kabíne

Panel poistiek sa nachádza za krytom v odkladacej schránke. Otvorte odkladaciu schránku a potiahnite kryt poistkovej skrinky, aby ste ho odstránili.

Poistková skrinka v kabíne

Zadná strana

Poistková skrinka v kabíne - 2

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
1 10 BCM (modul riadenia karosérie), ECM (modul riadenia motora)
2 –  –
3 10 Jednotka riadenia uzávierky diferenciálu, spínač režimu uzávierky diferenciálu
4 10 Audio, BCM (modul riadenia karosérie), satelitný rádio tuner
5 20 2010-2014: Zásuvka napájania
15 2004-2009: Zásuvka napájania konzoly
6 10 Spínač diaľkového ovládania vonkajších zrkadiel
7 15 2004-2009: Zásuvka napájania predná horná
8 10 Ovládanie predného vzduchu, relé motora predného ventilátora
9 –  –
10 –  –
11 –  –
Číslo Ampére [A] Popis
12 10 Spínač brzdy ASCD, relé vyhrievaného sedadla, konektor dátového prepojenia, spínač brzdového svetla, sonarový systém, systém automatického ovládania prevodovky, audio
13 10 Jednotka diagnostického senzora airbagov, riadiaca jednotka systému klasifikácie cestujúcich
14 10 Kombinovaný merač, automatické zrkadlo proti oslneniu
15 10 Kombinovaný spínač
16 10 Relé vyhrievaného sedadla
17 15 Audio zosilňovač, satelitný rádio tuner
18 10 BCM (modul riadenia karosérie), relé svetiel na náklad, predné svetlo miestnosti/mapy, osvetlenie zámku zapaľovania, svetlo miestnosti v 2. rade, systém kontroly bŕzd, pohon všetkých kolies
19 10 Automatické zrkadlo proti oslneniu, kombinovaný merač, konektor dátového prepojenia, riadiaca jednotka uzamknutia diferenciálu, kontrola predného vzduchu, systém monitorovania tlaku v pneumatikách
20 10 Relé brzdového svetla, spínač brzdového svetla
21 10 Senzor uhla riadenia, riadiaca jednotka prenosu, BCM (modul riadenia karosérie), vnútorné svetlo, systém elektrického zamykania, NVIS, systém bezpečnosti vozidla
22 10 Skupina automatickej prevodovky
Relé
R1  –
R2 Príslušenstvo

Poistková skrinka motorového priestoru №1

Odstráňte kryt poistkovej skrinky stlačením háčika a zdvihnutím krytu.

Leggere  Nissan Micra K11 (1992-2002) – poistková skrinka
Schéma 2004-2010

Poistková skrinka motorového priestoru №1

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
32 10 Relé ťahania prívesu 2
33 –  –
34 10 Svetlomet pravý (horný)
35 10 Svetlomet ľavý (horný)
36 10 Predné kombinované svetlomety
37 10 Zadné kombinované svetlomety, svetlá evidenčného čísla, podsvietenie spínačov, relé ťahania prívesu 1
38 10 Relé svetla cúvania (automatická prevodovka), relé ťahania prívesu 2
39 30 Relé predných stieračov
40 15 Svetlomet ľavý (nízky), relé denného svetla 2
41 15 Svetlomet pravý (nízky)
42 10 Relé klimatizácie
43 15 Relé vyhrievaného zrkadla
44 –  –
45 10 Relé denného svetla 1
46 15 Relé odvlhčovača zadného okna
47 15 Relé odvlhčovača zadného okna
48 15 Relé čerpadla paliva
Číslo Ampére [A] Popis
49 10 Skupina automatickej prevodovky, spínač zámku spojky, spínač zrušenia zámku, relé zrušenia zámku spojky 2
50 10 ABS, senzor uhla riadenia
51 10 Relé svetla cúvania (automatická prevodovka), spínač svetla cúvania (manuálna prevodovka)
52 20 Relé motora riadenia škrtacej klapky
53 20 Modul riadenia motora (ECM), relé ECM, zosilňovač antény NATS
54 10 Senzor prietoku vzduchu, senzor ohrievaného kyslíka
55 15 Vstrekovače
56 20 Predné hmlové svetlá
Relé
R1 Odvlhčovač zadného okna
R2 Modul riadenia motora (ECM)
R3 Nízke svetlo
R4 Predné hmlové svetlo
R5 Štartovanie
R6 Vyhrievané zrkadlo
R7 Chladiaci ventilátor (vysoký)
R8 Chladiaci ventilátor (nízky)
R9 Zapaľovanie
Schéma 2010-2014

Poistková skrinka motorového priestoru №1 - 2

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
32 10 Príves
33 –  –
34 10 Pravý svetlomet (horný), systém automatického osvetlenia, systém bezpečnosti vozidla
35 10 Ľavý svetlomet (horný), systém automatického osvetlenia, systém bezpečnosti vozidla
36 10 Kombinované predné svetlá
37 10 Kombinované zadné svetlá, osvetlenie evidenčného čísla, podsvietenie spínačov
38 10 Relé svetla cúvania (automatická prevodovka), príves
39 30 Relé predných stieračov
40 15 Ľavý svetlomet (nízky), relé denného svietenia 2, systém automatického osvetlenia, systém bezpečnosti vozidla
41 15 Pravý svetlomet (nízky), systém automatického osvetlenia, systém bezpečnosti vozidla
42 10 Relé klimatizácie
43 15 Relé vyhrievania zrkadla
44 –  –
45 10 Relé denného svietenia 1
46 15 Relé odvlhčovača zadného okna
Leggere  Nissan Navara D22 (1997-2004) – poistková skrinka
Číslo Ampére [A] Popis
47 15 Relé odvlhčovača zadného okna
48 15 Relé palivového čerpadla
49 10 Skupina automatickej prevodovky, spínač blokovania spojky, spínač zrušenia blokovania, relé zrušenia blokovania spojky 2
50 10 ABS
51 10 Relé svetla cúvania (automatická prevodovka), spínač svetla cúvania (manuálna prevodovka), sonarový systém, audio
52 20 Relé motora ovládania klapky
53 20 Modul riadenia motora (ECM), relé ECM, NVIS
54 15 Senzor prietoku vzduchu, vyhrievaný kyslíkový senzor
55 15 Vstrekovače
56 20 Predné hmlové svetlá
57 –  –
Relé
R1 Odvlhčovač zadného okna
R2 Chladiaci ventilátor (nízky)
R3 Chladiaci ventilátor (vysoký)
R4 Zapaľovanie

Poistková skrinka motorového priestoru №2

Odstráňte kryt poistkovej skrinky stlačením háčika a zdvihnutím krytu.

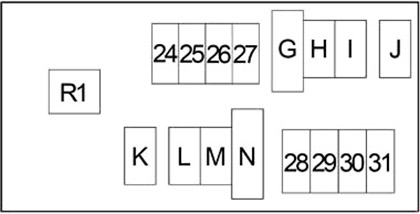

Poistková skrinka motorového priestoru №2

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
24 15 Relé motora predného ventilátora
25 10 Spínač kľúča
26 20 Zásuvka napájania predná dolná
27 15 Relé motora predného ventilátora
28 –  –
29 20 Audio
30 15 Generátor, relé klaksónu
31 –  –
g 50 BCM (modul riadenia karosérie), automatický spínač 2
Číslo Ampére [A] Popis
h 30 Elektrická brzda (príves)
i 40 Relé ventilátora chladenia, relé vyhrievaného zrkadla
J 40 Spínač zapaľovania, relé odpojenia prenosu 1 a relé 2
K –  –
L 30 2006-2014: ABS
40 2004-2005: ABS
m 30 Relé ťahania prívesu
n 40 2006-2014: ABS
30 2004-2005: ABS
Relé
R1 Klaksón
