Nissan Quest (1998-2016) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Nissan Quest (1998–2016), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Nissan Quest (1998-2002) – schéma poistkovej skrinky
Rok výroby: 1998, 1999, 2000, 2001.
Poistka zapaľovača cigariet (zásuvka napájania) v Nissan Quest (1998-2002) je poistka 6 v poistkovej skrinke v kabíne.

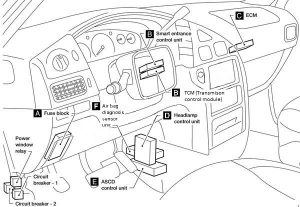

Kabína
Poistková skrinka kabíny
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7,5 | Vyhrievané predné sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Modul riadenia prevodovky (TCM);
Motor zadného stierača; Modul EATC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Modul diagnostického senzora airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Ventil IACV-AAC;
Obchádzací ventil uzatváracieho ventilu podtlaku; Modul riadenia motora (ECM); Konektor dátového rozhrania; Elektromagnetický ventil spínača mapa/baro; Senzor polohy škrtící klapky; Ventil riadenia vetrania nádrže EVAP. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Spínač vonkajšieho spätného zrkadla na diaľku;
SECU. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Zadný napájací bod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Motor predného stierača;
Motor predného umývača skla; Zosilňovač predného stierača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Motor zadného stierača;
Motor zadného umývača skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | ’01 -’02:
Audio; Video monitor; Zosilňovač subwoofera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | ’98 -’00:
Audio |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | ’01 -’02:
Zadný napájací bod (namontovaný na konzole) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ’98 -’00:
Zosilňovač subwoofera |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Jednotka riadenia svetlometov;
Modul riadenia motora (ECM). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Jednotka riadenia klimatizácie;
Relé klimatizácie; Jednotka EATC; Žalúzie miešania vzduchu a režimov; Elektromagnetický ventil IACC-FICD. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Spínač ohrievača zadného okna;
Vyhrievače zrkadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Predné bočné svetlá;
Kombinovaný predný svetlomet; Kombinovaný spínač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Svetlomet zadný kombinovaný;
Žiarovka na registráciu prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Audio, CD menič;
Diaľkové ovládanie audio vzadu; Ovládací panel FES. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Osvetlenie interiéru;
Ovládanie sedadla a zrkadla s pamäťou; Motor otváracej strechy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Spínač brzdových svetiel;
Riadiaca jednotka ťahu prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Spínač núdzových svetiel;
Kontrolka bezpečnosti. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Motor zadného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | Motor zadného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 7,5 | Ohrievaný kyslíkový senzor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Spínač núdzového stavu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20 | Motor predného ventilátora;
Riadiaca jednotka rýchlosti predného ventilátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Údajový rozhranný konektor;
Kombinovaný počítadlo; Spínač brzdy ASCD; Relé klimatizácie; Relé chladiaceho ventilátora; Relé motora zadného ventilátora; Riadiaca jednotka sedadla a zrkadla s pamäťou; Riadiaca jednotka ASCD. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Aktuátor ABS a elektrická jednotka;
Spínač polohy parkovania a neutrál; Riadiaca jednotka svetlometov; SECU; Modul riadenia prevodovky (TCM). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 20 | Motor predného ventilátora;
Riadiaca jednotka rýchlosti predného ventilátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Svetlomet zadný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Odmlžovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

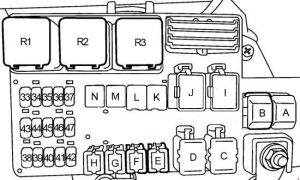

Poistková skrinka motorového priestoru
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Vstrekovače;
Modul riadenia motora (ECM). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | Relé modulu riadenia motora (ECM);
Rozhranie dátového konektora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10 | Generátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 15 | Pravý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 15 | Ľavý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 7,5 | Relé predných hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 7,5 | SECU;
Bezpečnostné relé vozidla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 20 | Relé elektromagnetického ventilu ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 15 | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 7,5 | Detekcia ventilátora chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 100 | Relé zapaľovania (poistka: “26”, “27”, “29”, “30”);
Relé príslušenstva (poistka: “5”, “6”, “7”, “8”, “9”); (poistka: “17”, “18”, “19”); Poistka: “2”, “20”, “21”, “22”, “23”. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 140 | Generátor;
Poistka: “A”, “C”, “F”, “G”, “38”, “39”, “41”, “42”. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 65 | Relé motora predného ventilátora
(poistka: “28”, “31”) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 30 | Automatický spínač 1
(SECU, relé napájania okna); Automatický spínač 2 (elektrická zásuvka). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | 40 | Relé motora ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | 45 | Relé vyhrievača zadného okna
(poistka: “14”, “15”, “16”); Poistka: “24”, “25”. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | 75 | Relé chladiaceho ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | 30 | Zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | 20 | Relé chladiaceho ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé chladiaceho ventilátora 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé chladiaceho ventilátora 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé chladiaceho ventilátora 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

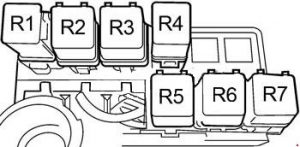

Poistková skrinka relé v motorovom priestore
| Relé | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Poloha parkovania a neutrálna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Kontroluje žiarovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | ’01 -’02:
Svetlomet hmlových svetiel |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ’98 -’00:
Prerušiť ASCD |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Bezpečnosť vozidla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Nissan Quest
Vzťahuje sa na vozidlá vyrobené v rokoch:
2004, 2005, 2006, 2007, 2008, 2009.

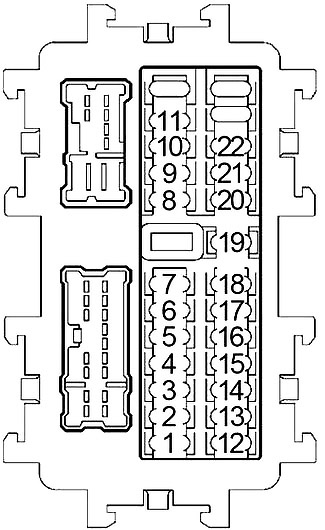

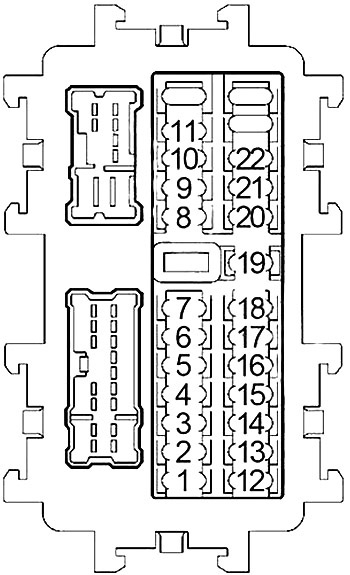

Poistková skrinka palubnej dosky
Poistková skrinka sa nachádza za priestorom pre cestujúcich palubnej dosky. Potiahnite rukoväť okuliarov nadol na otvorenie (1), potom potiahnite rukoväť okuliarov (2) a odstráňte ju, aby ste odhalili panel poistiek.
Zadný
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 10 | Pedál na nastavenie riadiacej jednotky, spínač svetla brzdy |
| 2 | 10 | Relé motora predného ventilátora, ovládanie predného vzduchu |
| 3 | 15 | Modul riadenia karosérie (BCM), zrkadlo vnútorné s automatickým proti oslnením |
| 4 | 10 | Audio, spínač AV, jednotka zobrazenia, riadiaca jednotka zobrazenia, riadiaca jednotka navigácie, DVD prehrávač, satelitný rádio tuner, modul riadenia karosérie (BCM) |
| 5 | 15 | Predné napájacie zásuvky 2, zadná napájacia zásuvka (2. rada) |
| 6 | 10 | Spínač diaľkového ovládania vonkajších zrkadiel |
| 7 | – | – |
| 8 | 10 | Zrkadlo dverí |
| 9 | 10 | Ovládač sedadla vodiča, dióda 1 |
| 10 | 15 | Motor zadného ventilátora |
| 11 | 15 | Motor zadného ventilátora |
| 12 | 10 | Spínač automatickej brzdy riadiacej jednotky tempomatu (ASCD), konektor na prenos dát, kombinovaný merač, relé vyhrievaného sedadla, spínač neutrálnych polôh parkovania, displej, senzor uhla riadenia, displej riadiacej jednotky, riadiaca jednotka Navi, riadiaca jednotka zadných dverí, riadiaca jednotka posuvných dverí, riadiaca jednotka sonar, denné svetlá, hands-free telefón |
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 10 | Jednotka senzora diagnostiky airbagov, riadiaca jednotka systému klasifikácie cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Kombinovaný merací prístroj, spínač neutrálnych polôh parkovania, automatické zatemnenie vnútorného zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Injektory, modul riadenia karosérie (BCM), modul riadenia motora (ECM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Riadiaca jednotka Navi, riadiaca jednotka zadných dverí, riadiaca jednotka posuvných dverí, riadiaca jednotka sedadla vodiča, spínač pamäte sedadla, riadiaca jednotka automatického umiestnenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Subwoofer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Modul riadenia prevodovky (TCM), spínač A/V, displej, senzor uhla riadenia, kombinovaný merací prístroj, elektronicky riadený predný motorový podporný systém, kontrolný displej, spínač kľúča, kontrola predného vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Spínač brzdového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Predné napájacie zásuvky 1, zadná napájacia zásuvka (Cargo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Relé na otvorenie viečka palivovej nádrže, DVD prehrávač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

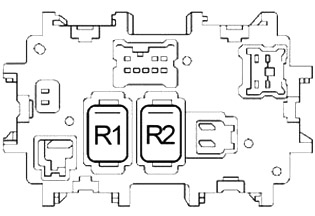

| R1 | Ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

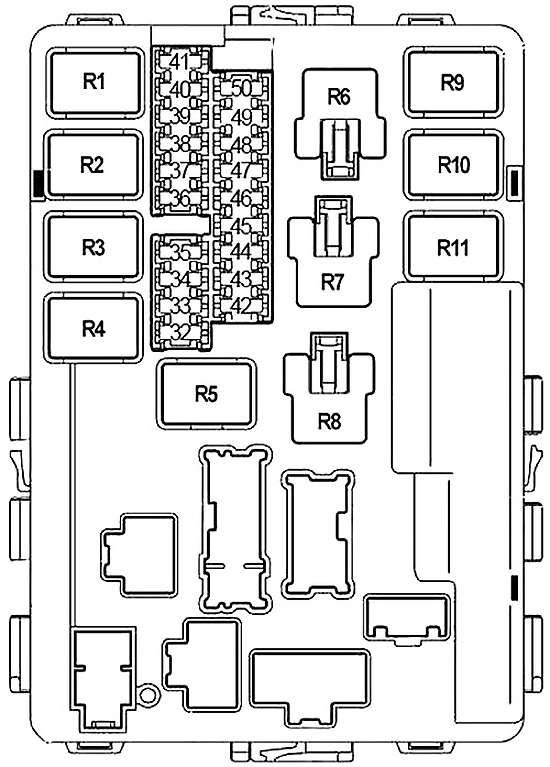

Poistková skrinka motorového priestoru #1
Blok poistiek sa nachádza blízko nádrže na kvapalinu na umývanie čelného skla.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 20 | Relé vyhrievača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Relé klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 15 | Procesor IPDM E/R | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 15 | Modul riadenia motora (ECM), relé ECM, zosilňovač antény NATS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 15 | Pravý svetlomet, dióda 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 20 | Relé vyhrievača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | Ľavý svetlomet denných svetiel, riadiaca jednotka denných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 30 | Relé predných stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 10 | Pravý svetlomet denných svetiel, relé denných svetiel, dióda 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Relé zadnej lampy, relé rohového svetla, procesor IPDM E/R | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 10 | Relé čerpadla vykurovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | Relé predných hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 15 | Relé ovládania klapky motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 15 | Ľavý svetlomet, denné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | Senzor prietoku vzduchu, senzor kyslíka vykurovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 47 | 10 | Kombinovaný spínač (stierač predného skla a tryskový systém, stierač zadného skla a tryskový systém) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 10 | Modul riadenia prevodovky (TCM), senzor otáčok, senzor otáčok turbíny, relé A/T PV IGN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 10 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 15 | Relé palivového čerpadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Modul riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Svetlomet vysokého lúča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Svetlomet nízkeho lúča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Motorček štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Ventilátor chladenia (č.1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Ventilátor chladenia (č.3) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Ventilátor chladenia (č.2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Motor riadenia klapky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Palivové čerpadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Predný svetlomet proti hmle | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

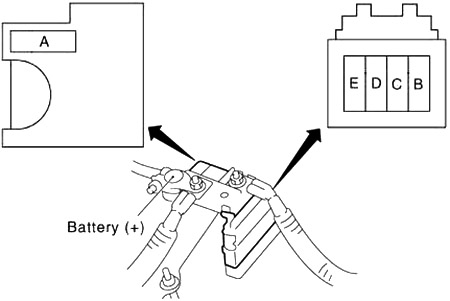

Poistková skrinka motorového priestoru č. 2
Nachádza sa blízko batérie. Odstráňte kryt poistkovej skrinky stlačením zámku a zdvihnutím krytu.
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24 | 20 | Napájací zdroj pre príves | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Generátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Relé vyhrievaného sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20 | Relé motora predného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 15 | Denné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 20 | Relé motora predného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 20 | Audio, zosilňovač BOSE, satelitný rádio tuner | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| g | 40 | Relé chladiaceho ventilátora 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h | 40 | Relé chladiaceho ventilátora 1, relé chladiaceho ventilátora 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| i | 40 | Spínač obvodu 1 (systém automatického zamykania posuvných dverí, zásuvka napájania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | 50 | Modul riadenia karosérie (BCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | 40 | Zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| m | 40 | Spínač obvodu 2 (systém nastaviteľných pedálov, automatické umiestnenie motora, systém automatického zamykania posuvných dverí, elektrické sedadlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Motor predného ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Blok poistky poistka
Je na batérii + svorka.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 140 | Generátor, poistka: “D”, “E” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b | 80 | Relé príslušenstva (poistky: “4”, “5”, “6”), relé motora zadného ventilátora (poistky: “10”, “11”), poistka: “3”, “17”, “18”, “19”, “20”, “21”, “22” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 60 | Relé zapaľovania (poistky: “42”, “46”, “47”, “48”, “49”, “50”), poistky: “33”, “34”, “35”, “37” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 80 | Vysoké relé svetlometov (poistky: “38”, “40”), nízke relé svetlometov (poistky: “36”, “45”), poistky: “32”, “39”, “41”, “43”, “44” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 100 | Poistka: “F”, “G”, “H”, “J”, “24”, “25”, “26”, “27” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Nissan Quest
Týka sa vozidiel vyrobených v rokoch:
2011, 2012, 2013, 2014, 2015, 2016.
Poistková skrinka palubnej dosky
Panel poistiek sa nachádza za krytom palubnej dosky. Potiahnite, aby ste odstránili kryt poistkovej skrinky (1).
Zadná strana
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 15 | Spínač vyhrievaného sedadla |
| 2 | 10 | Jednotka diagnostického senzora airbagov, riadiaca jednotka systému klasifikácie cestujúcich |
| 3 | 10 | Zosilňovač klimatizácie, modul automatického ovládania zadných dverí, modul ovládania posuvných dverí, modul ovládania asistencie riadenia, spínač brzdy ASCD, spínač brzdového svetla, senzor detekcie výfukových plynov / vonkajších pachov, elektromagnetický ventil riadený elektronicky pre montáž motora, konektor dátového pripojenia, AC 120 V Hlavný výstupný spínač, senzor uhla riadenia, ionizátor, adaptér Tel, jednotka ovládania AV, zadný displej, automatické vnútorné zrkadlo proti oslneniu, riadiaca jednotka monitora s 360-stupňovým pohľadom, ovládanie klimatizácie vzadu |
| 4 | 10 | Kombinovaný počítač kilometrov, rezervné relé |
| 5 | – | – |
| 6 | 15 | Inteligentné zvukové upozornenie kľúča, konektor dátového pripojenia, zosilňovač klimatizácie, selektívne odblokovacie relé, automatické vnútorné zrkadlo proti oslneniu, kombinovaný počítač kilometrov |
| 7 | 10 | Spínač brzdového svetla, relé brzdového svetla, BCM (modul riadenia karosérie) |
| 8 | 20 | Pri batožinovom priestore |
| 9 | 10 | Modul automatického ovládania zadných dverí, automatické upozornenie na zadné dvere, automatické upozornenie na posuvné dvere, modul ovládania posuvných dverí, modul ovládania návratu napájania opierky sedadla, relé aktora odblokovania opierky sedadla |
| 10 | 10 | BCM (modul riadenia karosérie), spínač pamäte sedadla, prijímač bezkľového prístupu |
| 11 | 10 | Modul riadenia prevodovky (TCM), spínač štartovania na tlačidlo |
| 12 | – | – |
| 13 | 10 | Externé zrkadlo, zosilňovač klimatizácie |
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Rozmrazovanie zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Zosilňovač klimatizácie, audio, adaptér Tel, multifunkčný spínač, predný displej, AV riadiaca jednotka, satelitný rádio tuner, zadný displej, diaľkový ovládač pre bočné zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Pri batožinovom priestore vpredu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Motor predného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Motor predného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Rozmrazovanie zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Predný ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Podporný prvok pre poistky
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 23 | 15 | Relé ventilátora zadného |
| 24 | 15 | Relé ventilátora zadného |
| 25 | – | – |
| 61 | – | – |
Motorový priestor
Odstráňte kryt poistkovej skrinky stlačením tlačidla (1).
Poistková skrinka #1
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 41 | 15 | Relé čerpadla paliva |
| 42 | 10 | Relé ventilátora chladenia 2, relé ventilátora chladenia 3 |
| 43 | 10 | Snímač rýchlosti, modul riadenia prevodovky (TCM) |
| 44 | 10 | Vstrekovače, modul riadenia motora (ECM) |
| 45 | 10 | ABS, spínač BSW, modul riadenia BSW, bočný radar |
| 46 | 15 | Snímač zmesi vzduch-palivo, vyhrievaný kyslíkový snímač |
| 47 | 10 | Kombinovaný spínač |
| 48 | – | – |
| 49 | 10 | Relé klimatizácie |
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 15 | Relé modulu riadenia motora (elektromagnetické ovládanie VIAS, elektromagnetická ventilová regulácia časovania sacieho ventilu, ventil regulácie vetrania nádrže EVAP, kondenzátor, zapaľovacie cievky, modul riadenia motora, senzor hmotnostného prietoku vzduchu, elektromagnetická ventilová regulácia objemu nádrže EVAP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 15 | Relé motora ovládania klapky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 10 | Predné svetlomety, bočné svetlá predné, nastavenie svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 10 | Kombinované zadné svetlá, svetlá evidenčného čísla, spínač VDC, spínač nastavenia svetlometov, svetlo v odkladacej schránke, hlavný spínač napájania AC 120 V, hlavný automatický spínač dverí, kombinovaný spínač, núdzový spínač, zosilňovač klimatizácie, spínač ovládania počítadla kilometrov, spínač ovládania osvetlenia, spínač BSW, automatický spínač zadných dverí, podsvietenie voliča prevodovky CVT, svetlá pre nohy, spínač otvárania/zatvárania posuvných dverí, zvuk, spínač vyhrievaného sedadla, ovládanie klimatizácie vzadu, čítacie svetlo, spínač diaľkového ovládania zrkadla vo dverách, spínač vysunutia disku, multifunkčný spínač, zadný displej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 10 | Ľavý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 10 | Pravý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 15 | Ľavý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 15 | Pravý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 15 | Predné hmlové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 10 | Relé denných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 30 | Relé predných stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka #2
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 31 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | – | Príves | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 30 | Modul riadenia návratu napájania operadla sedadla, relé aktívneho uvoľnenia operadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 30 | Modul invertora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 20 | Audio, modul riadenia AV, satelitný rádio tuner, displej (predný, zadný), modul riadenia monitorovania prostredia, adaptér Tel modul | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 15 | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | Generátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 30 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| g | 20 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h | 40 | Relé zapaľovania (poistky: “1”, “2”, “3”, “4”), IPDM E/R, poistka: “6” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| i | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | 40 | Automatický spínač (modul automatického riadenia zadných dverí), automatický spínač (riadiaca jednotka posuvných dverí, riadiaca jednotka zadných dverí) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | 40 | Relé ventilátora chladenia 2, relé ventilátora chladenia 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | 40 | BCM (modul riadenia karosérie), automatický spínač (riadiaca jednotka automatického polohovania, riadenie sedadla vodiča, spínač bedrovej opierky) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| m | 40 | Motor ventilátora chladenia 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Podporný systém pre poistky
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 26 | 15 | Amplifikátor BOSE |
| 27 | 15 | Amplifikátor BOSE |
| 28 | 15 | Amplifikátor BOSE |
| 62 | – | – |
Blok pripojenia poistky
Nachádza sa na termináli “+” batérie.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| A | 250 | Generátor, motorček na štartovanie, poistky: “B”, “C”, “D” |
| b | 100 | Poistky: “F”, “G”, “H”, “J”, “K”, “L”, “M”, “32”, “33”, “34”, “35”, “37”, “38” |
| C | 60 | Vysoké relé svetlometov (poistky: “54”, “55”), nízke relé svetlometov (poistky: “56”, “57”), relé zadných svetiel (poistky: “52”, “53”), poistky: “58”, “59”, “60” |
| D | 100 | Modul riadenia asistencie riadenia |
| E | 80 | Relé zapaľovania (poistky: “41”, “42”, “43”, “44”, “45”, “46”, “47”, “49”), poistky: “50”, “51” |
| n | 100 | Relé príslušenstva (poistky: “19”, “20”), relé odmrazovania zadného okna (poistky: “13”, “15”), relé predného ventilátora (poistky: “21”, “22”), poistky: “6”, “7”, “8”, “9”, “10”, “11”, “23”, “24” |
O Nissan Quest (1998-2016)
Nissan Quest je minivan, ktorý bol vyrábaný v rokoch 1998 až 2016. Tento model bol známy svojou priestrannosťou a pohodlným interiérom, čo ho robilo ideálnym pre rodiny. Nissan Quest ponúkal rôzne možnosti motorizácie, pričom najčastejšie bol vybavený šesťvalcovým motorom s objemom 3,5 litra, ktorý poskytoval dostatočný výkon pre každodenné jazdy aj dlhšie cesty. V priebehu rokov prešiel Quest niekoľkými modernizáciami, ktoré zlepšili jeho bezpečnostné prvky a technologické vybavenie, čím sa stal konkurencieschopným modelom vo svojej triede.
Schéma poistkovej skrinky Nissan Quest
Táto stránka zobrazuje schému poistkovej skrinky pre Nissan Quest, ktorá je nevyhnutná pre údržbu a opravy elektrických systémov vozidla. Typicky sa poistková skrinka nachádza pod prístrojovou doskou na strane vodiča a v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú a spoľahlivú prevádzku vozidla, preto je dôležité mať prehľad o jej konfigurácii.
