Nissan Altima (1998-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Nissan Altima (1998–2018), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Nissan Altima (1998-2001) – schéma poistkovej skrinky
Rok výroby: 1998, 1999, 2000, 2001.
Poistka zapaľovača cigariet (zásuvka napájania) v Nissan Altima (1998-2001) je poistka 13 v poistkovej skrinke.

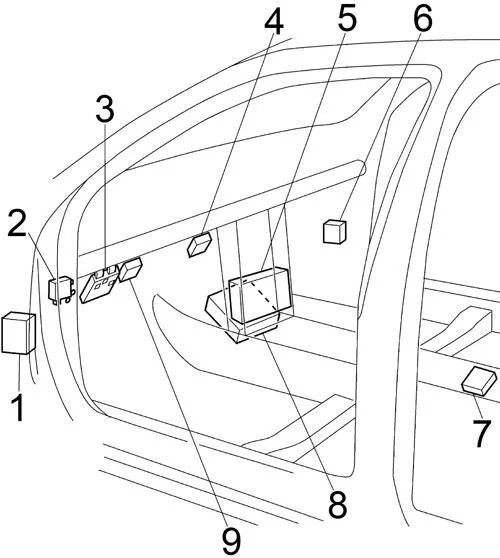

Kabína
- Jednotka riadenia ABS
- Konektor SMJ, relé elektrického okna, relé multifunkčného diaľkového ovládania, spínač automatického okna 1 (elektrické okno), spínač automatického okna 2 (elektrická zásuvka)
- Jednotka inteligentného riadenia vstupu
- Modul riadenia prevodovky (TCM)
- Zosilňovač stierača
- Modul diagnostického senzora airbagu
- Modul riadenia motora (ECM)
- Jednotka riadenia ASCD

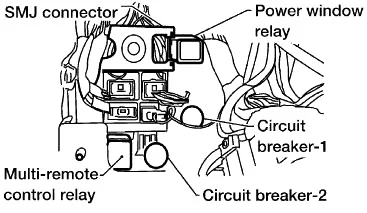

Konektor SMJ, relé elektrického okna, relé multifunkčného diaľkového ovládania, spínač automatického okna 1 (elektrické okno), spínač automatického okna 2 (elektrická zásuvka)

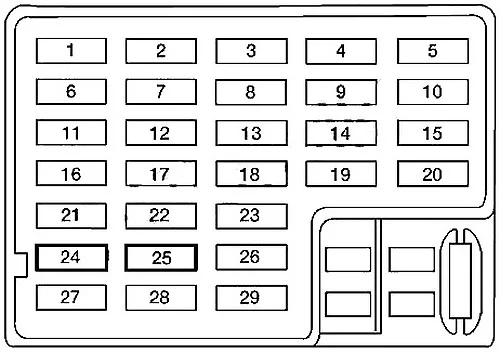

Poistková skrinka kabíny
| Číslo |
Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Modul riadenia prevodovky (TCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Relé klimatizácie;
Termický zosilňovač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Ohrievaný senzor kyslíka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | ASCD;
Relé odvlhčovača zadného okna; Časovač odvlhčovača zadného okna; Konštruktor dátovej zbernice; Ovládacia jednotka Push; Upozorňovací zvonček; Spínač blokovania automatickej prevodovky; Relé elektrického okna; Deň svetla; Inteligentný vstup C / U. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Spínač vonkajšieho zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Audio;
Relé napájacej zásuvky; Inteligentný vstup C / U. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Havarijný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Spínač polohy parkovania a neutrálu;
Odometer; Rýchlomer; Ukazovateľ paliva; Varovné svetlá; Indikátor preťaženia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | ’00 -’01:
Zapaľovač cigariet |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | ’98 -’99:
Zapaľovač cigariet |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Spínač svetla brzdy;
Modul riadenia prevodovky (TCM). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Ventil riadenia ventilácie nádrže EVAP;
Obchádzací ventil uzatváracieho ventilu podtlaku; Ventil IACV-AAC; Spínač polohy škrtidla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Stierka a predný postrekovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Havarijný spínač;
Multifunkčné relé diaľkového ovládania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Vstrekovače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Modul diagnostického senzora airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | Spínač kľúča;
Vnútorné svetlo; Osvetlenie kozmetického zrkadla; Osvetlenie batožinového priestoru; Bezpečnostné varovné svetlo; Kombinovaný počítadlo kilometrov; Vysielač Homelink; Aktuátor otvárania batožinového priestoru; Napájacia anténa; Konštruktor dátovej zbernice (GST – ’98 -’99). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Elektromagnetický ventil EGRC;
Chladiaca ventilátor; Relé polohy parkovania a neutrálu; NATS (’00 -’01); Relé varovania proti krádeži (’98 -’99); Relé inhibítora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Modul riadenia motora;
Relé blokovania spojky; Relé polohy parkovania a neutrálu; Deň svetlo |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

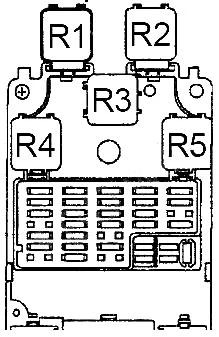

| Nr |
Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Dehumidifikátor zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

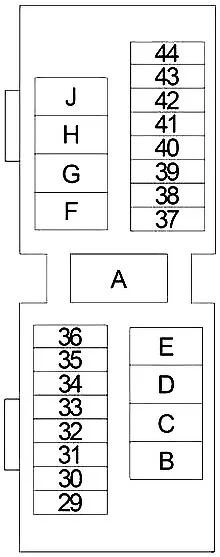

Poistková skrinka motorového priestoru
O Nissan Altima (1998-2018)
Nissan Altima je obľúbený model strednej triedy, ktorý sa vyrábal v rokoch 1998 až 2018. Tento automobil je známy svojou spoľahlivosťou, komfortom a výkonom. Počas týchto rokov prešiel niekoľkými generáciami a ponúkal rôzne možnosti motorov, vrátane štvorvalcových a šesťvalcových variantov. Altima bola navrhnutá tak, aby poskytovala pohodlnú jazdu s dostatočným priestorom pre cestujúcich a batožinu. Jej moderný dizajn a technologické inovácie ju robili atraktívnou voľbou pre mnohých vodičov, ktorí hľadali vyváženie medzi cenou a kvalitou.
Schéma poistkovej skrinky Nissan Altima
Táto stránka zobrazuje schému poistkovej skrinky pre model Nissan Altima, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza pod palubnou doskou alebo v motorovom priestore. Schémy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických systémov vo vašom vozidle.
