Schéma poistiek a relé – Nissan Micra (March) K11

Týka sa vozidiel vyrobených v rokoch:

1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Polohy

Relé

1. Relé ventilátora chladiča
2. Relé spínača výberu rozsahu
3. Relé CVT
4. Relé klimatizácie
5. Relé klaksónu
6. Relé na zvýšenie rýchlosti hx
7. Relé svetlometov / predných hmlových svetiel
8. Relé vyhrievaného zadného okna
9. Relé signálu
10. Relé dodatočného elektrického vybavenia
11. Relé zapaľovania-1
12. Relé zapaľovania-2
13. Poistka rezervy
14. Spínač
15. Relé čerpadla paliva (pod čalúnením dverí na strane vodiča)
16. Relé EGI
17. Relé zadného stierača
18. Relé zadného hmlového svetla
19. Relé zapaľovania-3
20. Relé zadných hmlových svetiel (v závislosti od modelu)
21. Relé ventilátora chladiča-2

* (pod prístrojovou doskou na strane vodiča, v závislosti od modelu)

Kabína

Nachádza sa vpravo od volantu, zakrytá ochranným krytom. Na zadnej strane ktorého bude schéma s popisom prvku.

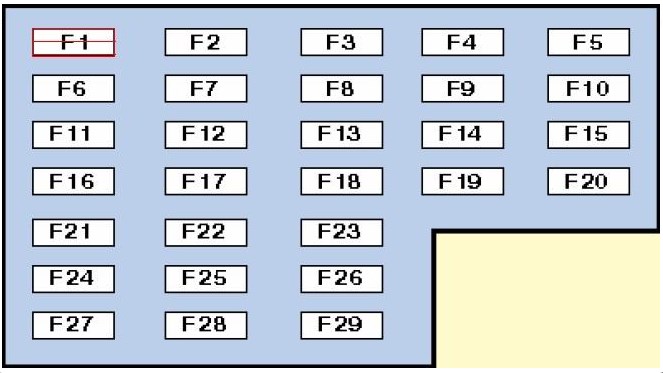

Typ 1

Účel

F1	(20 A) Klimatizácia – motor ventilátora kúrenia
F2	–
F3	(10A / 20A) Spínač kúrenia zadného okna, relé kúrenia zadného okna
F4	(10A) Relé klaksónu
F5	(15A) Relé hmlových svetiel
F6	(10A) Systém klimatizácie, spínač blokovania štartovania
F7	(7,5A) Centrálne zamykanie, relé kontroly voľnobehu (ISC) – s automatickou prevodovkou, diagnostická zásuvka
F8	(10A) Relé vyhrievaného zadného okna – ak je prítomné, centrálne zamykanie, riadiaca jednotka signálu centrálneho zamykania, riadiaca jednotka denných svetiel – ak je prítomná, spínač blokovania štartovania (“PVN”), svetlá cúvania
F9	(15A) Stierač zadného okna
F10	(15A) Audio systém
F11	(7,5A) Spínač alarmu
F12	(7,5A) Elektronická riadiaca jednotka ABS
F13	(15A) Poistka zapaľovača cigariet nissan march k11
F14	(10A) Brzdové svetlá

F15	(10A) Spínač núdzového zastavenia
F 16	(10A) Modul riadenia prevodovky (ECM)
F17	(15A) Relé čerpadla paliva
F18	(10A) Vyhrievané sedadlá
F19	(20A) Motor stierača predného skla, relé motora stierača predného skla
F20	(7,5A) Systém riadenia motora, riadiaca jednotka imobilizéra
F21	–
F22	(10A) Modul riadenia SRS
F23	(10A) Čistiaci prostriedok na predné stierače
F24	(10A) Ventil uzávierky paliva E/m – Diesel, vnútorné osvetlenie, prístrojová doska, audio systém, kontrolér elektronickej prevodovky, imobilizér, kontrolér signálu centrálneho zamykania
F25	(10A) Kontrolér sviečok – naftový, elektrický ventil recirkulácie alebo ventil EGR – naftový, imobilizér, vyhrievaná lambda sonda, ventil na obchádzanie vzduchu na voľnobehu
F26	(7,5 A) Relé blokovania štartovania – s automatickou prevodovkou, systém riadenia motora
F27	–
F28	–
F29	(15A) Relé oneskorenia stieračov svetlometov



Typ 2

Popis

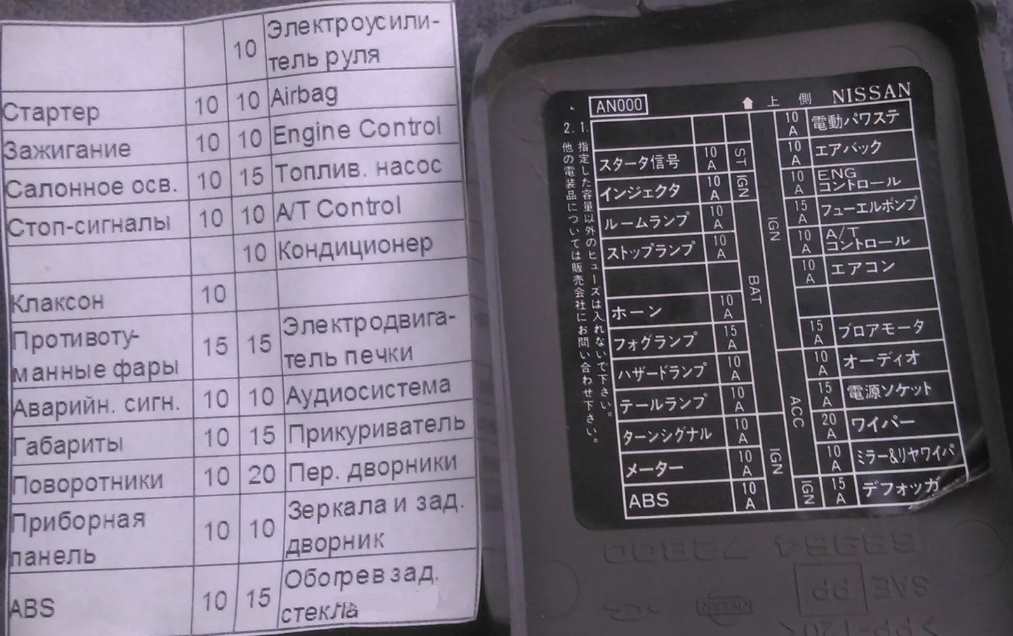

• 10A Štartovanie
• 10A Zapaľovanie
• 10A Vnútorné osvetlenie
• 10A Brzdové svetlá
• Signál 10A
• 15A Hmlové svetlá
• Alarm 10A
• Rozmery 10A
• 10A Smerovky
• Prístrojová doska 10A
• 10A ABS
• 10A Elektrické posilňovače riadenia
• Airbag 10A
• Motor 10A
• 10A Čerpadlo paliva
• 10А Kontrola A/T
• Klimatizácia 10A
• 15A Motor elektrickej varnej dosky
• Audio systém 10A
• Zapaľovač cigariet 15A
• 20A Predné stierače
• 10A Zrkadlá a zadné stierače
• 15A Vyhrievané zadné okno

Motorový priestor

Typ 1

Popis

F1	(30A) Modul riadenia sviečok – diesel
F2	–
F3	(10A) Zadné rozmery
F4	(15A) Pravé hmlové svetlo
F5	(15A) Ľavé hmlové svetlo
F6	(25A) Elektrické okná, modul riadenia centrálneho zamykania
F7	(15A) Rezerva
F8	–
F9	(25A) Motor ventilátora chladenia
F10	(10A) Rezerva
F11	(15A) Klimatizácia
F12	(30A) Systém proti zablokovaniu (ABS)
F13	(30A) Spínač zapaľovania
F14	(25A) Riadenie motora
F15	(65A) Distribúcia výkonu batérie



Typ 2

Popis

F1	(40A) Modul riadenia ABS
F2	(30A) Spínač zapnutia
F3	(40A) Modul riadenia ABS
F4	(80A) Distribúcia napájania batérie
F5	(30A) Motor ventilátora chladenia
F6	(30A) Elektrické okná, modul riadenia centrálneho zamykania
F7	(30A) Riadenie motora
F8	–
F9	(60A) Modul riadenia sviečok – diesel
F10	–
F11	–
F12	–
F13	–
F14	–
F15	(10A) Generátor
F 16	(10A) Zadné rozmery
F17	(15A) Ľavé svetlo
F18	(15A) Pravé svetlo
F19	(15A) Klimatizácia

O Nissan Micra K11 (1992-2002)

Nissan Micra K11, vyrábaný v rokoch 1992 až 2002, je kompaktný mestský automobil, ktorý si získal obľubu vďaka svojej spoľahlivosti a úspornosti. Tento model bol dostupný s rôznymi motorizáciami, vrátane benzínových motorov s objemom od 1.0 do 1.4 litra. Micra K11 sa vyznačuje jednoduchým, ale funkčným dizajnom, ktorý ponúka dostatok priestoru pre cestujúcich aj batožinu, čo je ideálne pre mestské prostredie. Vďaka svojej ľahkej konštrukcii a dobrej ovládateľnosti je tento model obľúbený medzi vodičmi, ktorí hľadajú spoľahlivé vozidlo na každodenné použitie.

Schéma poistkovej skrinky Nissan Micra K11

Táto stránka zobrazuje schému poistkovej skrinky pre Nissan Micra K11, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Poistková skrinka sa v tomto modeli obvykle nachádza pod prístrojovou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej konfigurácii a funkcii.
