Nissan Note (2004-2018) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Nissan Note (2004–2018), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

Nissan Note (2004-2013) – schéma poistky

Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Nissan Note (2004-2013) je poistka 20 v poistkovej skrinke.

Kabína

LHD

LHD

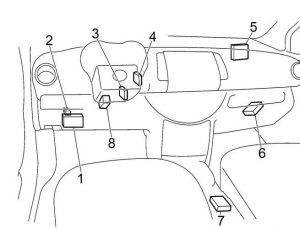

Nissan Note – schéma poistky – kabína LHD

RHD

RHD

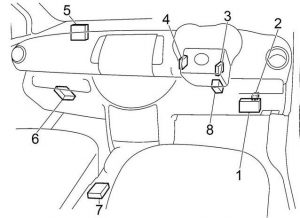

Nissan Note – schéma poistky – kabína RHD
Nr Popis
1 Poistková skrinka
2 Relé zamykania dverí

(s inteligentným kľúčovým systémom).
3 Zosilňovač antény

Systém proti krádeži Nissan (NATS).
4 Jednotka inteligentného kľúča

(s inteligentným kľúčovým systémom).
5 Modul riadenia karosérie (BCM)
6 Modul riadenia prevodovky
7 Modul diagnostického senzora

airbagu.
8 Jednotka riadenia ESP

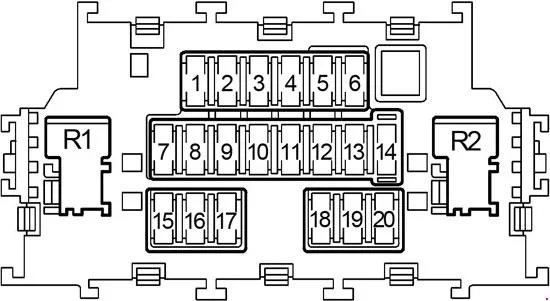

Poistková skrinka kabíny

Poistková skrinka kabíny
Nissan Note – schéma poistky – poistková skrinka kabíny
Číslo Amperáže [A] Popis
1 10 Systém dodatočného zadržiavania
2 10 Systém elektrického riadenia;

Relé zapaľovania;

Relé čerpadla paliva;

Antivírusový systém Nissan;

Systém inteligentného kľúča;

Modul riadenia karosérie (BCM).
3 10 Prístrojová doska;

Varovné svetlá;

Osvetlenie;

Varovný alarm;

Systém nabíjania.
4 15 Umývanie skiel
5 10 Odmlžovanie zrkadla
6 10 Audio;

Systém inteligentného kľúča;

Antivírusový systém Nissan;

Externé zrkadlo.
7 10 Modul riadenia karosérie (BCM)
8 10 Centrálne zamykanie;

Systém diaľkového ovládania s viacerými diaľkovými ovládačmi;

Systém inteligentného kľúča;

Post-predajný alarm – predbežné zapojenie;

Akustický varovný signál;

Antivírusový systém Nissan.
9 10 Svetlo zastavenia;

Spínač brzdy;

Systém proti zablokovaniu;

Systém elektronickej stabilizácie;

Varovné svetlá;

Systém inteligentného kľúča.
10 – –
11 – –
12 10 Vnútorné osvetlenie;

Systém diaľkového ovládania s viacerými diaľkovými ovládačmi;

Osvetlenie;

Kozmetické zrkadlo a svetlá v batožinovom priestore;

Senzor dažďa;

Akustický signál varovania.
13 – –
14 10 Osvetlenie panela;

OBD II (diagnostika palubného počítača);

Systém inteligentného kľúča;

Smerovky a varovné svetlá.
15 15 Klimatizácia
16 10 Ohrievač PTC
17 15 Klimatizácia
18 15 Napájací bod vzadu
19 10 Vyhrievané sedadlo
20 15 Napájací bod vpredu

(zapaľovač cigariet).
Relé
R1 Motor ventilátora
R2 Príslušenstvo

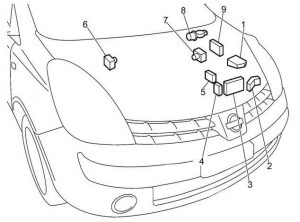

Motorový priestor

Motorový priestor
Nissan Note – schéma poistky – motorový priestor
Číslo Popis
1 Poistková skrinka (IPDM E / R)
2 Poistková skrinka relé PTC
3 Dodatočná poistková skrinka
4 K9K:  skriňa spojenia poistky
5 Podpora poistky poistka
6 LHD:  aktuátor ABS a elektrická jednotka
7 RHD:  aktuátor ABS a elektrická jednotka
8 Motor stierača
9 Modul riadenia motora (ECM)

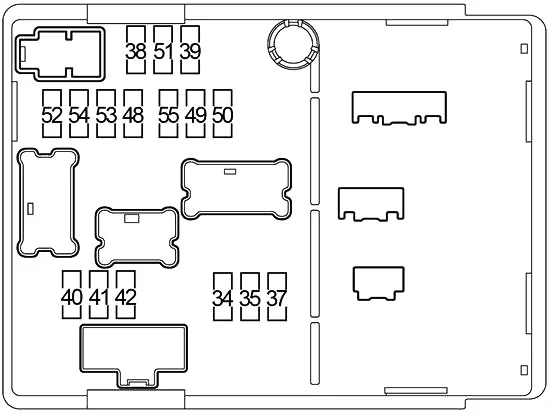

Poistková skrinka del comparto motore

Poistková skrinka del comparto motore
Nissan Note – schéma del poistka – poistková skrinka nel comparto motore
Č. Amperáže [A] Popis
41 – –
42 – –
43 10 Svetlomet pravý (diaľkové svetlá);

Systém denného svietenia;

Automatická regulácia svetlometov.
44 10 Svetlomet ľavý (diaľkové svetlá);

Systém denného svietenia;

Automatická regulácia svetlometov.
45 10 Zadné svetlo;

Položková svetlo;

Automatická kontrola svetla;

Osvetlenie.
46 10 Zadné svetlo;

Položková svetlo;

Automatická kontrola svetla;

Svetlomet;

Osvetlenie.
47 – –
48 20 Tergicristallo predné a postrekovač

(s senzorom dažďa)
49 15 Svetlomet ľavý (tlmené svetlá);

Systém denného svietenia;

Automatická regulácia svetlometov.
50 15 Svetlomet pravý (tlmené svetlá);

Systém denného svietenia;

Automatická regulácia svetlometov.
51 10 Klimatizácia
52 – –
53 – –
54 – –
55 15 Odmlžovač zadného okna, poistka “5”
56 15 Odmlžovač zadného okna, poistka “5”
57 15 CR, HR:

Relé palivového čerpadla
Leggere  Nissan Primera III (P12) (2001-2007) – batérie
58 10 Senzor rýchlosti vozidla A/T (senzor otáčok);

Senzor teploty kvapaliny A/T a napájanie TCM;

Hlavný zdroj napájania a obvod uzemnenia;

Senzor otáčok turbíny.
59 10 Systém proti zablokovaniu;

Program elektronickej stabilizácie.
60 10 Spínač polohy parkovania/neutrál;

Nezistiteľné prvky;

Systém štartovania;

Rezervná žiarovka;

Kontrolka A/T;

Stierač zadného skla a postrekovač.
61 20 CR, HR:

Relé motora riadenia klapky
62 20 Relé modulu riadenia motora;

Hlavné napájanie a obvod uzemnenia;

Senzor hmotnostného prietoku vzduchu;

Senzor polohy kľukového hriadeľa (CKPS);

Senzor polohy vačkového hriadeľa (FASE);

Elektromagnetický ventil na reguláciu objemu

čistenia absorbéra pár paliva EVAP;

Systém zapaľovania;

Elektromagnetický ventil na reguláciu

časovania otvorenia sacích ventilov;

Alarm po predaji – predbežné zapojenie;

Palivový vstrekovač;

Senzor polohy vačkového hriadeľa;

Prvok na reguláciu prietoku paliva;

Elektromagnetický ventil

pre turbodúchadlo;

Spínač brzdy;

Rezervné napájanie ECM (motor CR).
63 10 CR, HR:

Senzor ohrievaného kyslíka vpredu;

Senzor ohrievaného kyslíka vzadu;

Funkcia systému vstrekovania paliva.
64 10 CR, HR:

Funkcia systému vstrekovania paliva;

Palivový vstrekovač.
65 20 Predný hmlový svetlomet
Relé
R1 Odmlžovač zadného okna
R2 Modul riadenia motora (ECM)
R3 Hlavný svetlomet
R4 Predný hmlový svetlomet
R5 Štartér
R6 –
R7 Chladiaci ventilátor (vysoký)
R8 Chladiaci ventilátor (nízky)
R9 Zapaľovanie

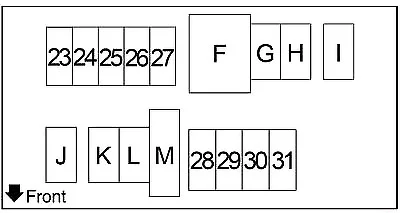

Poistková skrinka dodatočná v motorovom priestore

Poistková skrinka dodatočná v motorovom priestore
Nissan Note – diagram poistky – poistková skrinka dodatočná v motorovom priestore
Číslo Amperáž [A] Popis
31 – –
32 – –
33 – –
34 15 Systém audio
35 10 Klaksón
36 10 CR, HR:

Systém nabíjania
37 10 Systém denného osvetlenia
38 – –
F 40 Systém proti zablokovaniu;

Program elektronickej stabilizácie.
G 40 Relé nízkej úrovne

ventilátora chladenia;

relé vysokej úrovne ventilátora chladenia.
H 40 Zapaľovanie
I 40 Ohrievač PTC
J 40 Napájanie skla;

Modul riadenia karosérie (BCM).
K 30 Systém proti zablokovaniu;

Program elektronickej stabilizácie.
L 30 Striekací systém svetlometov
M 60 Systém asistencie riadenia elektrický.
Relé
R1 Denné svetlo
R2 Klaksón

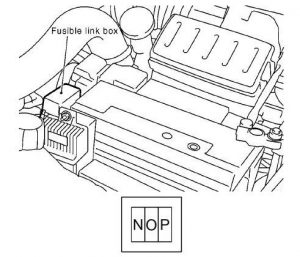

Poistková skrinka (K9K)

Poistková skrinka (K9K)
Nissan Note – diagram poistky – poistková skrinka (K9K)
Nr Amperáže [A] Popis
N 80 Rýchloohrev PTC
O 60 Systém Quick Glow
P. 80 Rýchloohrev PTC

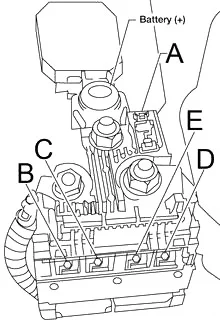

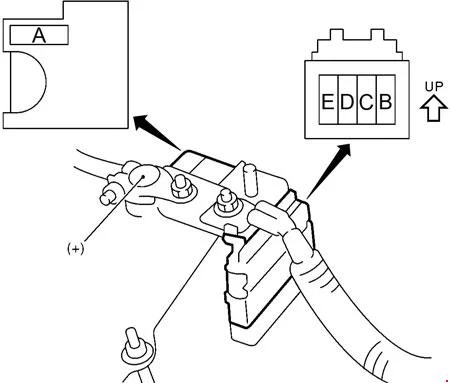

Podpora poistky poistka

Podpora poistky poistka
Nissan Note – schéma poistky – podpora poistky poistka
Číslo Amperáž [A] Popis
A 80 CR:

systém nabíjania, systém štartovania, poistky “B”, “C”
140 HR:

systém nabíjania, systém štartovania, poistky “B”, “C”
250 K9K:

Systém nabíjania, poistky “B”, “C”, “N”, “O”, “P”
B 80 CR, K9K:

Poistky:

“35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M”
100 HR:

Poistky:

“35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M”
C 80 Relé vysokého levelu svetlometu RH (poistka “43”);

Relé vysokého levelu svetlometu LH (poistka “44”);

Relé zadného svetla (poistky “45”, “46”);

Relé nízkeho levelu svetlometu (poistky “49”, “50”);

Relé predných hmlových svetlometov (poistka “65”);

Poistky “48”, “51”.
D 60 Relé zapaľovania

(hlavné relé stierača predného skla,

relé vysoké/nízke stierača predného skla, “57”

(CR, HR), “58”, “59”, “60”, “63” (CR, HR), “64” (CR , HR)),

Relé čerpadla paliva (CR, HR);

Poistky “55”, “56”, “61”, “62”.
E 80 Relé príslušenstva (poistky “18”, “19”, “20”),

relé motora ventilátora

Poistky “15”, “16”, “17”, “1”, “2”, “3”, “4”.

Poistky “5”, “6”, “7”, “8”, “9”, “12”, “14”
Benzín:

1,4 l – CR14DE, 1,;

l – HR16DE;

Nafta:

1,5 l – K9K.
Leggere  Nissan Quest (1998-2016) – poistková skrinka

Nissan Note (2013-2018) – schéma poistky

Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018.

Poistka zapaľovača cigariet (zásuvka napájania) v Nissan Note (2013-2018) je poistka 15 v poistkovej skrinke.

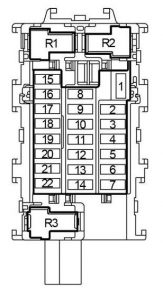

Poistková skrinka kabíny

Poistková skrinka kabíny
Nissan Note – schéma poistkovej skrinky – kabína
Číslo Amperáže [A] Popis
1 – –
2 – –
3 10 Rezervná lampa;

BCM (modul riadenia karosérie);

Základný audio systém;

Systém kontroly bŕzd;

Systém nabíjania;

Systém kontroly CVT;

Systém denného svietenia;

Audio systém displeja;

Systém kontroly motora;

Predný hmlový svetlomet;

Svetlomet;

Osvetlenie;

Inteligentný systém kľúčov;

Funkcia štartovania motora;

Odometer;

Systém navigácie;

NVIS;

Parkovacie svetlá;

Svetlá evidenčného čísla;

Systém distribúcie napájania;

Systém kontroly airbagu SRS;

Systém kontroly riadenia;

Systém monitorovania tlaku v pneumatikách;

Smerovky a varovné svetlá;

Systém akustického varovania.
4 – –
5 10 BCM (modul riadenia karosérie);

Systém blokovania prevodovky CVT;

Systém kontroly motora;

Elektronická kontrola;

Systém asistencie riadenia;

Audio systém displeja;

Manuálne nastavenie svetlometov;

Systém distribúcie napájania;

Odmlžovač zadného okna;

Systém navigácie;

Systém kontroly riadenia.
6 10 Systém stieračov a umývačiek;

BCM (modul riadenia karosérie);

Systém distribúcie napájania.
7 10 Systém kontroly airbagu

SRS;

Systém distribúcie napájania.
8 10 Základný audio systém,

BCM (modul riadenia karosérie),

systém kontroly bŕzd,

systém kontroly CVT,

systém denného svietenia,

audio systém displeja,

systém kontroly motora,

systém elektronickej asistencie riadenia,

predný hmlový svetlomet,

svetlomet,

osvetlenie,

inteligentný systém kľúčov;

Funkcia štartovania motora,

odometer,

systém navigácie,

NVIS,

parkovacie svetlá,

osvetlenie evidenčného čísla a zadné svetlá,

systém uzamykania dverí,

systém kontroly airbagu SRS,

systém monitorovania tlaku v pneumatikách,

smerovky a varovné svetlá,

systém akustického varovania,

systém bezpečnosti vozidla.
9 20 –
10 10 BCM (modul riadenia karosérie),

inteligentný systém kľúčov;

funkcia štartovania motora,

NVIS,

systém distribúcie napájania,

systém štartovania
11 20 Odmlžovač zadného okna,

BCM (modul riadenia karosérie)
12 10 Interné osvetlenie;

Osvetlenie;

BCM (modul riadenia karosérie);

Systém denného svietenia;

Predný hmlový svetlomet;

Svetlomet;

Systém manuálneho nastavenia svetlometov;

Inteligentný systém kľúčov;

Funkcia štartovania motora;

NVIS;

Systém ovládania okien;

Systém distribúcie napájania;

Parkovacie svetlá;

Svetlá evidenčného čísla a zadné svetlá;

Systém uzamykania dverí,

Odmlžovač zadného okna;

Smerovky a varovné svetlá;

Systém akustického varovania;

Systém bezpečnosti vozidla.
13 – –
14 – –
15 20 Presa napájania (zapaľovač cigariet);

Systém distribúcie napájania.
16 – –
17 10 Systém audio a  displej,

zrkadlo retrovízne,

systém distribúcie napájania
18 10 Základný audio systém;

BCM (modul riadenia karosérie);

Odometer;

Systém audio s displejom;

Systém distribúcie napájania;

Systém navigácie.
19 – –
20 15 Klimatizácia
21 10 Klimatizácia
22 15 Klimatizácia
Relé
R1 Príslušenstvo
R2 Zapaľovanie 2
R3 Ventilátor

Poistková skrinka motorového priestoru

Poistková skrinka motorového priestoru

Nissan Note – schéma poistkovej skrinky – motorový priestor
Číslo Amperáž [A] Popis
34 10 Svetlomety (tlmené svetlá)
35 10 Svetlomety (tlmené svetlá)
37 10 Relé zadných svetiel,

parkovacie svetlá,

svetlá evidenčného čísla,

motor na nastavenie svetlometov – manuálne,

systém denných svetiel
38 – –
39 30 Systém stieračov a predných umývačiek
40 15 Svetlomety (tlmené svetlá)
41 15 Svetlomety (tlmené svetlá)
42 10 Relé klimatizácie
48 15 Relé čerpadla paliva
49 10 Náhradná žiarovka;

BCM (modul riadenia karosérie);

Systém riadenia CVT;

Systém riadenia motora;

Inteligentný systém kľúčov;

Funkcia štartovania motora;

NVIS;

Systém distribúcie energie;

Systém navigácie;

Systém štartovania.
50 10 Systém riadenia brzdy
51 10 Systém riadenia motora
52 15 Relé motora riadenia

klapky.
53 20 Relé ECM;

Systém riadenia motora;

NVIS.
54 15 Systém riadenia motora
55 10 Systém riadenia motora

Poistková skrinka dodatočná v motorovom priestore

Poistková skrinka dodatočná v motorovom priestore

Nissan Note – schéma poistkovej skrinky – poistková skrinka dodatočná v motorovom priestore
Č. Amperáže [A] Popis
23 – –
24 10 Systém nabíjania;

Klaksón;

Inteligentný systém kľúčov;

Systém bezpečnosti vozidla.
25 10 Systém riadenia CVT
26 – –
27 – –
28 – –
29 15 Základný audio systém
20 Okrem základného zvuku:

Audio systém a displej;

Systém navigácie.
30 10 BCM (modul riadenia karosérie);

Systém riadenia brzdy;

Systém riadenia motora;

Inteligentný systém kľúčov;

Funkcia štartovania motora;

NVIS;

Systém distribúcie napájania;

Brzdové svetlo;

Systém akustického varovania.
31 15 Predný hmlový svetlomet
F 40 M / T:

Relé nízkej výkonu

chladiaceho ventilátora;

Relé vysokej výkonu

chladiaceho ventilátora.
50 CVT:

Relé nízkej výkonu

chladiaceho ventilátora;

Relé vysokej výkonu

chladiaceho ventilátora.
G 40 BCM (modul riadenia karosérie);

Systém denného svietenia;

Predný hmlový svetlomet;

Predný stierač a systém umývania;

Svetlomet;

Systém manuálneho nastavenia svetlometov;

Osvetlenie;

Vnútorné osvetlenie;

Inteligentný systém kľúča;

Funkcia štartovania motora;

NVIS;

Parkovacie svetlá;

Špz a zadné svetlá;

Systém elektrických okien;

Systém zamykania dverí;

Systém bezkľúčového otvárania na diaľku;

Ohrievač zadného okna;

Systém umývania zadného stierača;

Smerovky a varovné svetlá;

Systém bezpečnosti vozidla;

Systém akustického varovania.
H 40 Systém štartovania;

Relé zapaľovania (poistky “3”, “5”, “6”, “7”);

BCM (modul riadenia karosérie);

Inteligentný kľúč;

Funkcia štartovania motora;

NVIS;

Poistka “18”.
I 40 –
J 60 Systém elektronickej asistencie riadenia.
K. – –
L 30 Systém riadenia brzdy
M 30 –
Leggere  Nissan Frontier (1997-2014) – poistková skrinka

Pripojenie poistky

Pripojenie poistky

Nissan Note – schéma poistkovej skrinky – poistková skrinka s poistkou
Nr Amperáže [A] Popis
A 120 Generátor, poistky “D”, “E”
B 60 Relé štartovania 1

(relé stierača predného,

relé vysokého výkonu

ventilátora chladenia,

relé nízkeho výkonu

ventilátora chladenia,

relé klimatizácie, poistka “48”);

Poistky “52”, “53”.
C 80 Príslušenstvo 1 relé

(poistky “15”, “17”);

Relé ventilátora

(poistky “20”, “21”, “22”);

Poistky “8”, “10”, “11”, “12”.
D 100 Poistky:

“24”, “25”, “29”, “30”, “31”,

“F”, “G”, “H”, “J”, “L”, “M”.
E 80 Relé vysokého výkonu svetlometu

(poistky “34”, “35”);

Relé nízkeho výkonu svetlometu

(poistky “40”, “41”);

Poistky “37”, “39”, “42”.

O Nissan Note (2004-2018)

Nissan Note je kompaktný automobil, ktorý bol vyrábaný v rokoch 2004 až 2018. Tento model je známy svojou priestrannosťou a praktickosťou, čo ho robí ideálnym pre mestské prostredie aj dlhšie cesty. Nissan Note ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Vďaka svojej flexibilnej interiérovej koncepcii a moderným technológiám je Nissan Note obľúbenou voľbou pre rodiny aj jednotlivcov, ktorí hľadajú spoľahlivé a úsporné vozidlo.

Schéma poistkovej skrinky Nissan Note

Táto stránka zobrazuje schému poistkovej skrinky pre model Nissan Note, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V typickom prípade sa poistková skrinka nachádza v motorovom priestore a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii.

Post correlati:

  1. Nissan X-Trail (2014-2018) – poistková skrinka
  2. Nissan Murano (2002-2007) – poistková skrinka
  3. Nissan Xterra (1999-2004) – poistková skrinka
  4. Nissan Micra K11 (1992-2002) – poistková skrinka
  5. Nissan Cube AZ10 (1998-2003) – poistková skrinka
  6. Nissan 350Z (2003-2008) – poistková skrinka
  7. Nissan Patrol Y61 (2004-2013) – poistková skrinka a relé
  8. Nissan Xterra N50 (2005-2015) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
