Nissan Xterra N50 (2005-2015) – poistková skrinka

9 júna, 2025 Peter Novák

V tomto článku nájdete diagramy poistkovej skrinky Nissan Xterra N50 (2005–2015), získate informácie o polohe panelov poistiek vnútri auta a naučíte sa priradenie každej poistky (rozloženie poistiek).

Obsah

Schéma poistiek a relé – Nissan Xterra N50

Vzťahuje sa na vozidlá vyrobené v rokoch:

2005, 2006, 2007, 2008, 2009.

Za zapaľovač cigariet (zásuvky napájania) v Nissan Xterra sú zodpovedné poistky č. 5 (2005-2009: zásuvka napájania konzoly / 2010-2015: zásuvka napájania), č. 7 (2005-2009: horná predná zásuvka napájania) v poistke prístrojovej dosky a poistka 26 (dolná predná zásuvka napájania) v poistkovej skrinke motorového priestoru.

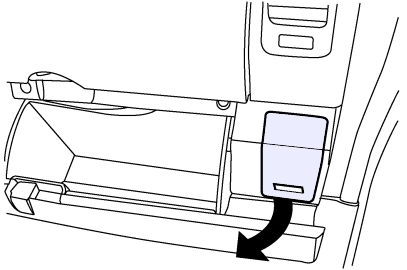

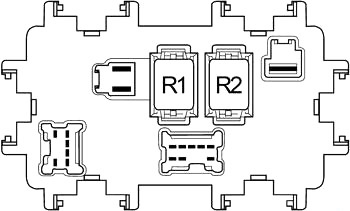

Panel prístrojov

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	10	Modul riadenia karosérie, modul riadenia motora
2	–	Nepoužíva sa
3	10	Jednotka riadenia blokovania diferenciálu; Spínač režimu blokovania diferenciálu.

4	10	Audio; Modul riadenia karosérie; Satelitný rádio tuner.
5	15	Zásuvka napájania konzoly
6	10	Spínač diaľkového ovládania vonkajších zrkadiel
7	15	Zásuvka napájania predná horná
8	10	Ovládanie predného vzduchu; Relé motora predného ventilátora.
9	–	Nepoužíva sa
10	–	Nepoužíva sa
11	–	Nepoužíva sa
12	10	Spínač brzdy ASCD; Relé vyhrievaného sedadla; Konektor dátovej zbernice; Spínač brzdového svetla; Sonarový systém; Systém automatického riadenia prevodovky; Audio.

Číslo	Ampére [A]	Popis
13	10	Jednotka senzora diagnostiky airbagov; Jednotka riadenia systému klasifikácie cestujúcich.
14	10	Kombinovaný tachometer; Automatické zrkadlo proti oslneniu.
15	10	Kombinovaný spínač
16	10	Relé vyhrievaného sedadla
17	15	Audio zosilňovač; Satelitný rádio tuner.

18	10	Modul riadenia karosérie; Relé svetiel vo vnútri batožinového priestoru; Predné svetlo kabíny/mapy; Osvetlenie zámku zapaľovania; Osvetlenie na privítanie v druhom rade; Systém riadenia bŕzd; Štvorkolka.
19	10	Automatické zrkadlo proti oslneniu; Kombinovaný tachometer; Konštruktor dátového zbernice; Jednotka riadenia uzávierky diferenciálu; Riadenie predného vzduchu; Systém monitorovania tlaku pneumatík.
20	10	Relé brzdového svetla; Spínač brzdového svetla.
21	10	Senzor uhla riadenia; Jednotka riadenia prenosu; Modul riadenia karosérie; Osvetlenie interiéru; Systém elektrického zamykania; NVIS; Systém bezpečnosti vozidla.
22	10	Jednotka automatickej prevodovky

Relé
R1		Nepoužíva sa
R2		Príslušenstvo

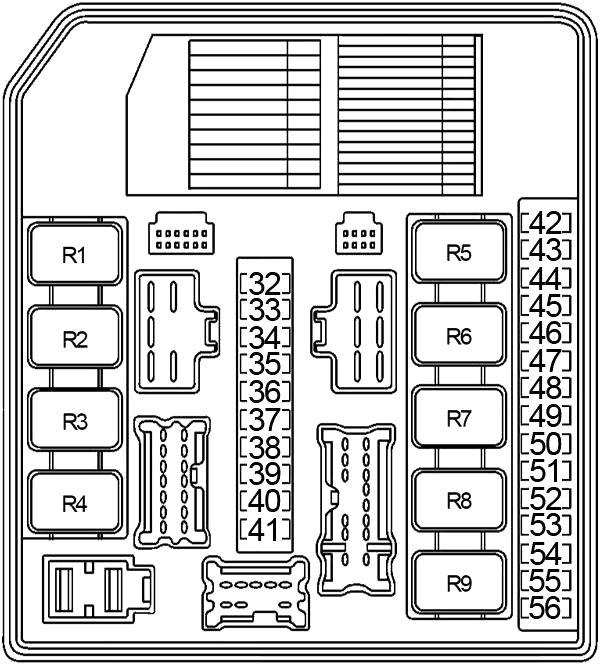

Motorový priestor

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
24	15	Relé motora ventilátora predného
25	10	Spínač kľúča
26	20	Zásuvka napájania predná dolná
27	15	Relé motora ventilátora predného
28	–	Nepoužíva sa

29	20	Audio
30	15	Generátor; Relé klaksónu.
31	–	Nepoužíva sa
g	50	BCM (modul riadenia karosérie); Automatický spínač 2.
h	30	Elektrická brzda (príves)
i	40	Relé ventilátora chladenia; Relé vyhrievaného zrkadla.
J	40	Spínač zapaľovania; Relé odpojenia prenosu 1 a relé 2.
K	–	Nepoužíva sa
L	30 / 40	ABS (2005 – 40A; 2006-2009 – 30A)
m	30	Relé prívesu
n	30 / 40	ABS (2005 – 30A; 2006-2009 – 40A)
32	10	Relé prívesu 2
33	–	Nepoužíva sa
34	10	Svetlomet – pravý (horný)

35	10	Svetlomet – ľavý (horný)
36	10	Predné kombinované svetlomety
37	10	Zadné kombinované svetlomety; Svietidlo evidenčného čísla; Osvetlenie spínačov; Relé prívesu 1.
38	10	Relé svetla cúvania (automatická prevodovka); Relé prívesu 2.
39	30	Relé predných stieračov
40	15	Svetlomet – ľavý (nízky); Relé denného svietenia 2.
41	15	Svetlomet – pravý (nízky)

Leggere Nissan Almera N15 (1995-2000) – poistková skrinka

Číslo	Ampére [A]	Popis
42	10	Relé klimatizácie
43	15	Relé vyhrievaného zrkadla
44	–	Nepoužíva sa
45	10	Relé denného svetla 1
46	15	Relé odvlhčovača zadného okna
47	15	Relé odvlhčovača zadného okna
48	15	Relé palivového čerpadla
49	10	Jednotka automatickej prevodovky; Spínač blokovania spojky; Spínač zrušenia blokovania; Relé zrušenia blokovania spojky 2.
50	10	ABS; Senzor uhla riadenia.

51	10	Relé svetla cúvania (automatická prevodovka); Spínač svetla cúvania (manuálna prevodovka).
52	20	Relé motora ovládania škrtacej klapky
53	20	Modul riadenia motora (ECM); Relé ECM; Zosilňovač antény NATS.
54	10	Senzor prietoku vzduchu; Vyhrievaný senzor kyslíka.
55	15	Vstrekovače
56	20	Predné hmlové svetlá

Relé:
R1		Odvlhčovač zadného okna
R2		Modul riadenia motora (ECM)
R3		Svetlomet
R4		Predný hmlový svetlomet
R5		Štartér
R6		Vyhrievané zrkadlo
R7		Chladiaci ventilátor (vysoký)
R8		Chladiaci ventilátor (nízky)
R9		Zapaľovanie

R10		Klakson

Poistková skrinka

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
57	10	Relé odpojenia prenosu 1 a relé 2; Riadiaca jednotka prenosu.
58	10	Spínač zmeny pre 4 kolesá; Riadiaca jednotka prevodovky.
59	–	Nepoužíva sa
60	15	2006-2014: BCM (modul riadenia karosérie); Príves.

Relé:
R1		2006-2014: Svetlá prívesu (vpravo)
R2		Relé odpojenia prenosu 2 (s pohonom všetkých kolies)
R3		Relé denného svietenia 2

Číslo	Ampére [A]	Popis
R4		Svetlo brzdové (s kontrolou štartu do kopca a asistenciou pri štarte do kopca); 2006-2014: Relé zrušenia zablokovania spojky 1.
R5		Relé denného svietenia 1
R6		Svetlo rezervy (s automatickou prevodovkou); 2006-2014: Relé zrušenia zablokovania spojky 2.

R7		Motor predného ventilátora
R8		Nízka rýchlosť (s pohonom všetkých kolies)
R9		Relé odpojenia prevodovky 1 (s pohonom všetkých kolies)
R10		Vysoká rýchlosť (s pohonom všetkých kolies)
R11		2005: Relé zrušenia zablokovania spojky 2; 2006-2014: Smerovky zadné (vľavo).
R12		2006-2014: Svetlo cúvacie (s manuálnou prevodovkou)
R13		2006-2014: Relé prívesu 1
R14		2006-2014: Relé prívesu 2

Schéma poistiek a relé – Nissan Xterra N50

Týka sa vozidiel vyrobených v rokoch:

2010, 2011, 2012, 2013, 2014, 2015.

Pre zapaľovač cigariet (zásuvky napájania) v Nissan Xterra sú zodpovedné poistky č. 5 (2005-2009: zásuvka napájania konzoly / 2010-2015: zásuvka napájania), č. 7 (2005-2009: horná predná zásuvka napájania) v poistke prístrojovej dosky a poistka 26 (dolná predná zásuvka napájania) v poistkovej skrinke motorového priestoru.
