Nissan Serena C23 C24 C25 – poistková skrinka a relé
Schéma poistiek a relé – Nissan Serena C23 C24 C25
Vzťahuje sa na vozidlá vyrobené v rokoch:
C23 – 1991, 1992, 1993, 1994, 1995, 1998;
C24 – 1999, 2000, 2001, 2002, 2003, 2004;
C25 – 2005, 2006, 2007, 2008, 2009, 2010.
Poloha
Pre všetky generácie Nissan Serena je charakteristické jediné spoločné schéma hlavných poistkových skríň s poistkami a relé. Nachádzajú sa na dvoch miestach. Jedno v kabíne, za dolným zásuvkovým priestorom na ľavej alebo pravej strane, v závislosti od oblasti dodania, a dve (reléová skrinka a poistková skrinka) pod kapotou.
Neexistuje všeobecné schéma, ktoré by popisovalo určenie prvkov. Odporúčame oboznámiť sa s najbežnejšími možnosťami.
C23
Kabína
Popis
- 10A – Ľavé zadné svetlo
- 10A – Pravé zadné dvere
- 10A – Motor ventilátora
- 10A – Ventilátor kúrenia / 20A – Zapaľovanie
- 10A – ABS
- 10A – ECU ICE
- 7,5A – Motor štartéra
- 7,5A – Vnútorné svetlo
- 15A – Brzdové signály
- 10A – Signál
- 15A – Rádio
- 15A – Hmlové svetlá
- 15A – Alarm
- 10A – Rozmery
- 10A – Smerovky
- 15A – Monitorovanie bezpečnostných pásov
- 15A – Vyhrievanie zadného okna
- 7,5A – Prístrojová doska
- 10A – ABS
- 10A – Elektronické komponenty motora
- 15A – Palivové čerpadlo
- 10A – Airbag
- 10A – Klimatizácia
- 15A – Predný ventilátor kúrenia
- 15A – Predný ventilátor kúrenia
- 15A – Rádio
- 15A – Zapaľovač cigariet
- 10A – Predné stierače
- 20A – Zadný stierač, elektrické zrkadlá
- 10A – Prevody, prevodovka
Motorový priestor
Pod kapotou, na pravej blatníku blízko batérie, budú ďalšie skrinky s relé a poistkami.
Typ 1
Typ 2 (modely s volantom naľavo)
Aktuálne schéma s označením v anglickom jazyku bude aplikované na kryt, ako aj na reléovú jednotku.
Na ochranu svetlometov sú predpokladané 2 poistky 15A.
C24
Kabína
Popis
- 10A Rádio, audio systém
- 15A Brzdové signály
- 20A Vyhrievané zadné okno
- 10A Zadná klimatizácia
- Alarm 15A
- 10A Zadné kúrenie
- 15A Dodatočné napájanie
- Systém kontroly odpruženia 10A
- 10A Vyhrievané zrkadlá
- Dodatočné napájanie vzadu 10A
- 10A Automatická kontrola prevodovky
- 10A Elektronické komponenty
- 10A Vnútorné osvetlenie
- 15A Ventilátor kúrenia (predný)
- Klimatizácia 15A
- 15A Ventilátor kúrenia (predný)
- 10A Systém riadenia motora (č. 2)
- Airbag 10A
- Systém riadenia motora (č. 1)
- 10A Motor štartéra
- Zapaľovač 15A
- 15A Závesy
- Zrkadlá 15A
- 20A Predný stierač
- 10A Smerovky
- 15A Palivové čerpadlo
- 10A Zadný stierač
- Prístrojová doska 10A
- Systém ABS 10A
Motorový priestor
Automatické ističe
Relé
Aktuálny popis obvodu bude vytlačený na kryte.
C25
Kabína
Typ 1
Výkres zobrazuje poistku zapaľovača.
Popis
Ľavý rad:
- Ventilátor kúrenia 15A
- Ventilátor kúrenia 15A
- Zapaľovač 15A
- 10A Elektrické ovládanie zrkadiel, audio systém
- 10A Dodatočné zariadenia
- 10A Vyhrievané zadné okno
- 10A Ovládací panel klimatizácie
Pravý rad:
- 10A Dodatočné zariadenia
- 10A Vnútorné osvetlenie
- 10A Brzdové signály
- 10A Smerovky
- 15A Dodatočné elektrické zariadenia
- 10 A
- 10A Zapaľovanie
- 10A Posilňovač riadenia
- Prístrojová doska 10A
- Airbag 10A
- 10A Elektrické okná

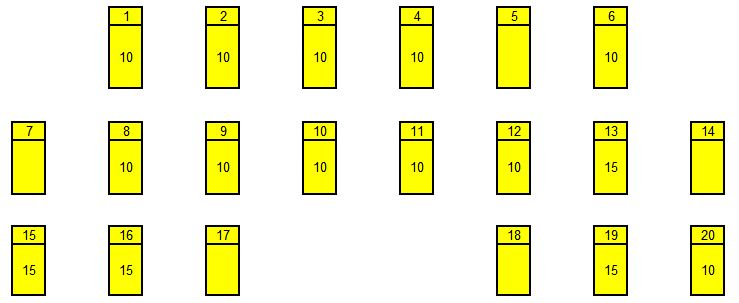

Typ 2
Popis
- Hodiny, klimatizácia, diaľkové ovládanie zámkov dverí
- Airbag
- Prístrojová doska
- Kombinovaný spínač
- Chýba
- Vyhrievané zrkadlá
- Chýba
- Senzor dažďa, bezpečnostné pásy, elektrické okná, diagnostické pripojenie, blokovanie časových oddielov
- Prístroj prístrojovej dosky
- Uhol osvetlenia, vnútorné osvetlenie
- Brzdové svetlá, brzdové svetlo pre ESP, ABS
- Kontrola jednotky 4WD
- Prídavné svetlomety
- Inteligentný kľúč (chýba)
- Ovládanie klimatizácie
- Motor kúrenia
- Chýba
- Zapaľovač
- Elektrické zásuvky
- Ovládanie zrkadla, audio napájanie (napájací adaptér)
Motorový priestor
Skrinka IPDM
Nachádza sa pod kanálom a obsahuje všetky hlavné relé.
Popis
- 41 Chýba
- 42 Chýba
- 43 Pravý diaľkový svetlomet
- 44 Ľavé stretávacie svetlo
- 45 Zadné rozmery, osvetlenie evidenčného čísla
- 46 Predné rozmery
- 47 Chýba
- 48 Predný stierač
- 49 Ľavé stretávacie svetlo
- 50 Pravé stretávacie svetlo
- 51 Klimatizácia
- 52 Chýba
- 53 Chýba
- 54 Zmizol
- 55 Vyhrievané zadné okno a zrkadlá
- 56 Paralelne s 55
- 57 Palivové čerpadlo
- 58 Motor štartéra
- 59 Kontrola 4WD
- 60 Svetlá na cúvanie
- 61 Napájanie telesa škrtiaceho ventilu
- Napájanie 62 ECM
- 63 Napájanie kyslíkových senzorov
- 64 vstrekovače výkonu
- 65 Hmlové svetlá

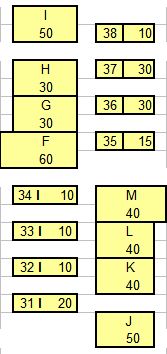

Poistková skrinka
Popis
31. Vyhrievané sedadlá
32. Turbína (naftová) – chýba
33. Relé denného svetla
34. Klaksón (vinutie vzrušenia generátora)
35. Audio napájanie (pevné)
36. RTS (naftová) – chýba
37. RTS (naftová) – chýba
38. Kontrola automatickej prevodovky – chýba
I. ESP, ABS
H. ESP, ASB
G. Oplachovač svetlometov
F. ESP
M, Pravý ventilátor
L. Zapaľovací spínač
K. Ľavý ventilátor
J. Elektrické okná, centrálne zamykanie, otváracia strecha
