Honda Civic (1980-2019) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Honda Civic 1980-2019, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Honda Civic
Vzťahuje sa na vozidlá vyrobené v rokoch:
1980, 1981, 1982, 1983.

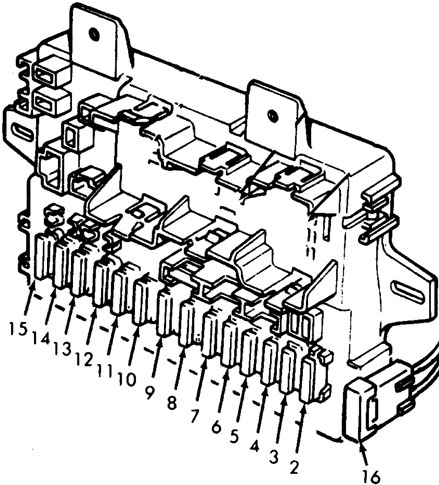

Poistková skrinka v kabíne
| Číslo |
Amperáž [A] |
Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Svetlomet pravý tlmený | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Svetlomet ľavý tlmený | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Svetlomet pravý diaľkový, kontrolka diaľkových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Svetlomet ľavý diaľkový | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Regulátor, relé odpojenia čerpadla paliva, hlavný ventil odpojenia, elektromagnetický ventil podtlaku, elektromagnetické ventily EGR, senzor rýchlosti, elektromagnetický ventil na kontrolu výkonového ventilu, elektromagnetický ventil spínača kontroly, skupina kompenzácie voľnobehu (len manuál), elektromagnetický ventil kompenzácie voľnobehu (len manuál), riadiaca jednotka (1300 len s 5 prevodovkami), elektromagnetický ventil T/C (1300 len s 5 prevodovkami), indikátor zmeny vpredu (1300 len s 5 prevodovkami) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Motor stieračov a postrekovačov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Relé a smerovky, svetlá cúvania, indikátory, výstražné svetlá, akustický signál bezpečnostného pásu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Vnútorné svetlo, svetlo batožinového priestoru, zapaľovač cigariet, hodiny, akustický signál tlačidiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Svetlá brzdenia, klaksón, blikač/relé núdzového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Zadné svetlá, bočné svetlá, parkovacie a registračné svetlá, svetlá smeroviek, svetlo spínača zapaľovania, osvetlenie ovládacieho panela kúrenia, osvetlenie konzoly A/T (len automatická) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Ohrievanie zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Motor ohrievača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Motor ventilátora chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Elektromagnetický ventil na štartovanie, elektromagnetický ventil na únik štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motorový priestor
Panel poistiek sa nachádza v motorovom priestore vedľa batérie
| Číslo |
Amperáž [A] |
Popis |
| 1 | 55 | Poistka hlavná |
Schéma poistiek a relé – Honda Civic
Týka sa vozidiel vyrobených v rokoch:
1984, 1985, 1986, 1987.

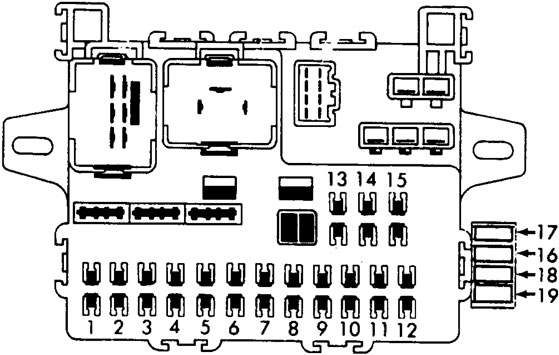

Poistková skrinka v kabíne
| Číslo |
Amperáž [A] |
Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Systém upozornenia na brzdenie, systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Stierače a umývač skiel, otváracia strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Svetlomety cúvania, hodiny a ukazovatele, upozornenie na bezpečnostný pás, ukazovatele otáčkomera a upozorňovače, smerovka (CRX), indikátor zmeny prevodového stupňa (CRX), indikátor 4WD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Kontrola emisií, ventilátor chladiča, riadiaca jednotka alternátora (’84 CRX 1300), indikátor zmeny prevodového stupňa (’84 CRX 1300), indikátor nabíjania (’86-’87 Civic), systém nabíjania (’86-’87 CRX), kontrola 4WD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Predné svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Predné svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Predné svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Predné svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Svetlomety stop, klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Lucciola batožinový priestor/otvorenie, osvetlenie interiéru, upozornenie na kľúč, hodiny a rádio, zapaľovač cigariet, svetlá polohy predné (’86-’87) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Svetlá na prístrojovej doske a konzole, svetlá polohy predné (’84-’85), svetlá polohy zadné, svetlá na evidenciu, parkovacie svetlá, zadné svetlá, riadiaca jednotka emisií (’86-’87 Wagon) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Klimatizácia, ventilátor chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Ovládanie klimatizácie, ventilátor a kúrenie, odmrazovač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Klimatizácia, ventilátor chladiča, otváracia strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | ’86-’87 (CRX) : Klimatizácia, ventilátor chladiča, otváracia strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Odmrazovač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | ’86-’87 (CRX): Ovládanie emisií | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Civic Wagon: odblokovanie zadného veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Komora motora
Panel poistiek sa nachádza v komore motora vedľa batérie
| Číslo |
Amperáž [A] |
Popis |
| 1 | 55 | Hlavné rozdelenie napájania a poistka pre núdzové situácie |
| 2 | 45 | Kľúč na štartovanie |
| 3 | 45 | Poistková skrinka pre prístrojovú dosku, svetlomety |
Schéma poistiek a relé – Honda Civic
Týka sa vozidiel vyrobených v rokoch:
1988, 1989, 1990, 1991.

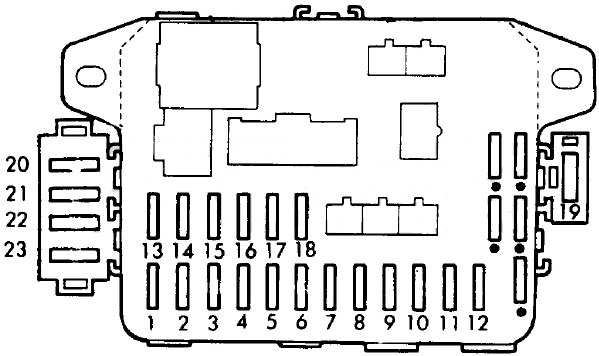

Poistková skrinka v kabíne
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Integrovaná riadiaca jednotka, kombinovaný spínač, skupina ukazovateľov, spínač svetiel cúvania, spínač konzoly páky prevodovky, hodiny (’90), elektromagnet zámku prevodovky (’90), riadiaca jednotka zámku (’90), automatické bezpečnostné pásy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Elektromagnet štartovacieho motora, hlavné relé PGM-FI, elektronická riadiaca jednotka PGM-FI, integrovaná riadiaca jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Elektrické zámky dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Svetlomety s tlmeným svetlom vpravo, kontrolka tlmených svetiel, relé denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Svetlomet s tlmeným svetlom vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Motor otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Zadné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Integrovaná riadiaca jednotka, vnútorné a vonkajšie osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Svetlomet s tlmeným svetlom vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Svetlomet s tlmeným svetlom vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Integrovaná riadiaca jednotka, osvetlenie batožinového priestoru, svetlo kupoly, spínač zapaľovania, hodiny, rádio, zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Elektrické okná, stierače a umývače čelného skla, relé otváracej strechy (’90), integrovaná riadiaca jednotka, kombinovaný spínač (’90 CRX) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Elektrické okná, stierače a umývače čelného skla, relé otváracej strechy (’90), integrovaná riadiaca jednotka, kombinovaný spínač (’90 CRX) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Civic: skupina smeroviek, senzor motora a ovládania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Wagon, CRX: skupina smeroviek, senzor a ovládanie motora, hlavné relé PGM-FI, ECU PGM-FI, čerpadlo paliva, jednotka ELD, EACV | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Motor ventilátora chladenia (okrem 4WD A/T Wagon), relé ventilátora chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Dennej svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Rádio, relé zapaľovača (’90) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Odmlžovač zadného okna, elektrické zrkadlá, klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Predné pravé okno | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Predné ľavé okno | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Zadné pravé okno | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20 | Zadné ľavé okno | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

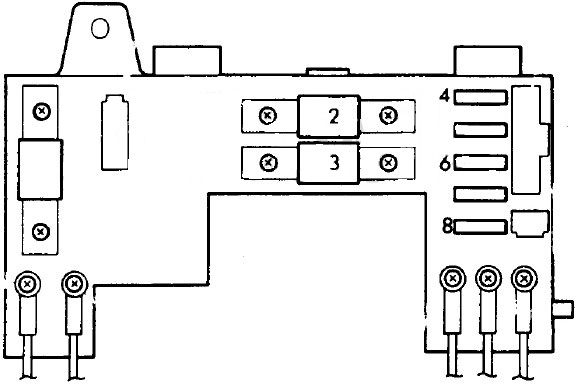

Poistková skrinka v motorovom priestore
| Číslo | Amperáž [A] | Popis |
| 1 | 60 | Distribúcia výkonu |
| 2 | 50 | Poistková skrinka pre prístrojovú dosku |
| 3 | 40 | Poistková skrinka Dash, vonkajšie osvetlenie |
| 4 | 10 | Riadiaca jednotka elektronická PGM-FI, núdzové svetlá, riadiaca jednotka A/T (kombík), integrovaná riadiaca jednotka (’90), automatické pásy (’90) |
| 5 | 15 | Klaksón, brzdové svetlá, riadiaca jednotka A/T (kombík), elektromagnet zámku kľúča (iba A/T), navíjače bezpečnostných pásov (’90) |
| 6 | 20 | Ohrievač zadného okna |
| 7 | 15 | Hlavné relé PGM-FI |
| 8 | 15 | Spojka kompresora klimatizácie, relé ventilátora kondenzátora |
Honda Civic (1992-1995) – schéma poistkovej skrinky
Rok výroby: 1992, 1993, 1994, 1995.
Poistka zapaľovača cigariet (zásuvka napájania) v Honda Civic (1992-1995) je poistka 23 v poistkovej skrinke v kabíne.

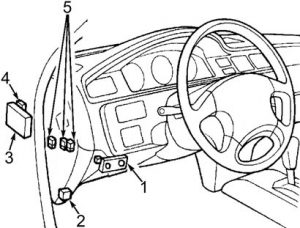

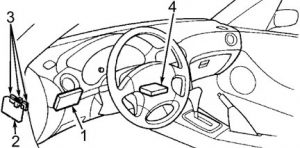

Kabína
- Poistková skrinka
- Relé PGM-FI
- Tempomat
- Jednotka riadenia denného svietenia
- Relé uzatvárania strechy s otváraním Relé
otvárania strechy
M / T: Relé štartovacieho motora

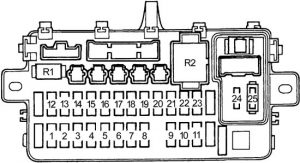

Poistková skrinka v kabíne
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Motor otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | Integrovaná riadiaca jednotka;
Osvetlenie kupoly; Osvetlenie batožinového priestoru; Pripojovací konektor dát (DLC); Voliteľný konektor „A“. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Motor pravého zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Motor pravého predného okna;
Ovládanie elektrického okna (del Sol). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Motor ľavého predného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Riadiaca jednotka zámku dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Motor ľavého zadného okna;
Ovládanie elektrického okna (del Sol). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Spínač / motor ľavého predného okna;
Ovládanie elektrického okna (del Sol). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Motor pravého zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Pravý stretávací svetlomet;
Odpor denných svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Ľavý stretávací svetlomet;
Kontrolka stretávacích svetiel; Odpor denných svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | del Sol:
Pomocné relé svetla |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | okrem del Sol:
PGM-FI; Alternátor; Tempomat; Skupina počítadla kilometrov; Jednotka na detekciu elektrického zaťaženia (ELD); Senzor rýchlosti vozidla (VSS). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Zrkadlá elektrické;
Systém proti zablokovaniu; Prúd vzduchu; Relé motora ventilátora; Relé vyhrievania zadného okna; Relé ventilátora chladiča; Relé ventilátora kondenzátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Relé otvárania a zatvárania strechy; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Hodiny;
Ukazovateľ skupiny; Spínač núdzových svetiel; Núdzové svetlá; Systém blokovania; Integrovaná riadiaca jednotka; Ukazovateľ odblokovania strechy (del Sol); Elektromagnet blokovania prevodovky; Spínač polohy prevodovky A / T; Hlavný spínač (del Sol). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Riadiaca jednotka denného svietenia;
Voliteľný konektor „C“. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Riadiaca jednotka denného svietenia;
Voliteľný konektor „B“. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | PGM-FI;
Integrovaná riadiaca jednotka; Modul riadenia motora (ECM). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Stretnuté svetlá;
Zníženie signálu; Polohové svetlá; Zadné svetlá; Osvetlenie evidenčného čísla; Osvetlenie konzoly; Voliteľný konektor „D“. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Pravé stretávacie svetlo;
Spínač doplnkového svetla (del Sol). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Ľavé stretávacie svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Rádio stereo;
Prehrávač kaziet alebo CD prehrávač; Zapaľovač; Voliteľný konektor „E“. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | PGM-FI;
Alternátor; Tempomat; Ukazovateľ skupiny; Riadiaca jednotka SRS; Senzor rýchlosti vozidla (VSS). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Aktivátor okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | okrem del Sol ’94 -’95:
Núdzové pre smerovky |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Poistková skrinka
- Tempomat Jednotka ovládania denného svietenia
- Relé pomocné
svetlá Hlavné relé PGM-FI
M / T: Relé spínača štartovacieho motora Relé smeroviek

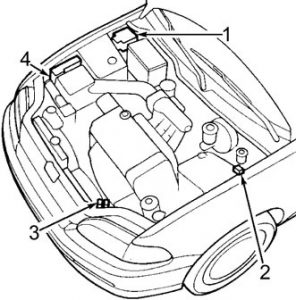

Motorový priestor
- Poistková skrinka
- Odpor denného svietenia
- Relé spojky kompresora klimatizácie, Relé ventilátora kondenzátora klimatizácie
- s ABS: poistková skrinka relé

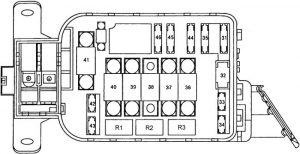

Poistková skrinka motorového priestoru
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Jednotka riadenia elektroniky PGM-FI;
Hlavné relé PGM-FI. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 7,5 | PGM-FI;
Jednotka riadenia elektroniky; Modul riadenia motora (ECM); Hodiny; Rádio stereo; Prehrávač kaziet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Relé ventilátora chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 30 | Odmlžovač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Odmlžovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 20 | Motor ventilátora kondenzátora, spojka kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 50 | Distribúcia napájania k poistkám č. 1, 3 a 6;
Napájanie okna; Voliteľný konektor “A”. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 30 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 50 | Spínač zapaľovania (Bat) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 40 | Spínač kombinovaných svetiel;
Poistka č. 17; Deň svetlá. |
| 41 | 80 | Distribúcia napájania (hlavná poistka) |
| 42 | 20 | Klaksón;
Brzdové svetlá; Elektromagnetický zámok kľúča; Tempomat; Modul riadenia motora (ECM). |
| 15 | Klaksón;
Brzdové svetlá; Elektromagnetický zámok kľúča. |
|
| 43 | 10 | Aktivovať signálne svetlá;
Smerovky; Relé núdzových svetiel; Spínač upozornenia. |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
| Relé | ||
| R1 | Ohrievač zadného skla | |
| R2 | Motor ventilátora | |
| R3 | Ventilátor chladiča | |

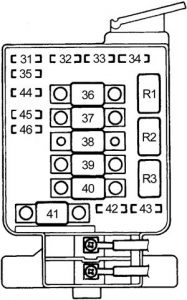

Poistková skrinka del comparto motore (’94 -’95)
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Hlavné relé PGM-FI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 7,5 | Modul riadenia motora (ECM);
Hodiny; Rádiostereo; Prehrávač kaziet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Relé ventilátora chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 30 | Odmlžovač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | del Sol:
Odmlžovač zadného okna |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 20 | Motor ventilátora kondenzátora;
Spojka kompresora klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 50 | Distribúcia napájania k poistkám č. 1, 3 a 6;
Napájanie okna; Voliteľný konektor “A”. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 30 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 50 | Spínač zapaľovania (Bat) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 40 | Spínač svetiel kombinovaných;
Poistka č. 17. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 80 | Distribúcia napájania (hlavná poistka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 20 | Klakson;
Svetlá brzdenia; Elektromagnet zámku kľúča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | del Sol:
Klakson; Svetlá brzdenia; Elektromagnet zámku kľúča. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 10 | Smerovky;
Relé svetiel havarijného osvetlenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Odmlžovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

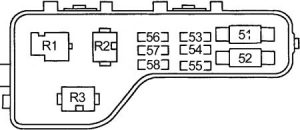

Poistková skrinka relé v motorovom priestore (s ABS)
| Číslo | Amp [A] | Popis |
| 51 | 50 | Motor čerpadla ABS |
| 52 | – | – |
| 53 | – | – |
| 54 | 15 | Riadiaca jednotka ABS (+ B2) |
| 55 | 20 | Riadiaca jednotka ABS (+ B1) |
| 56 | – | – |
| 57 | 7,5 | Riadiaca jednotka ABS |
| 58 | – | – |
| Relé | ||
| R1 | Motor čerpadla ABS | |
| R2 | ABS zadný odolný voči poruchám | |
| R3 | ABS predný odolný voči poruchám | |
Honda Civic (1996-2000) – schéma poistky
Rok výroby: 1996, 1997, 1998, 1999, 2000.
Poistka zapaľovača cigariet (zásuvka napájania) v Honda Civic (1996-2000) je poistka 27 v poistkovej skrinke v kabíne.

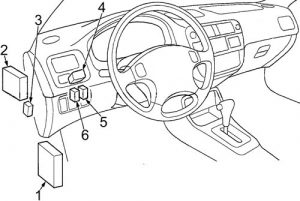

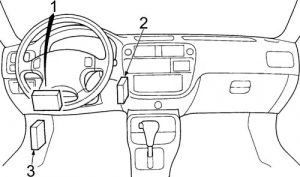

Kabína
- Poistková skrinka
- Jednotka riadenia zámku
- Modul riadenia prevodovky (TCM / CVT)
Jednotka riadenia zámku bez kľúča

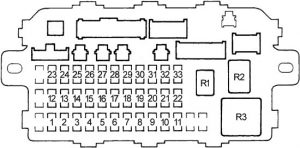

Poistková skrinka v kabíne
| Č. | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Stierač zadného okna;
Bezpečnostný systém. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Svetlomet pravý (svetlomety s tlmenými svetlami);
Jednotka riadenia svetlometov pre denné svietenie (DRL). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Svetlomet ľavý (svetlomety s tlmenými svetlami);
Jednotka riadenia svetlometov pre denné svietenie (DRL). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Bezpečnostný systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Motor okna zadného ľavého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Motor okna zadného pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | ’98 -’00 (okrem GX):
Zapálenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Motor okna predného priestoru pre cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Motor okna vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Spínač výstražného signálu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Hlavné relé PGM-FI;
Modul doplnkového systému obmedzenia (SRS). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Rádiový tuner stereofónny (’96 -’98);
Hlavný spínač tempomatu; Jednotka riadenia zámku bez kľúča (’99 -’00). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Modul detektora elektrického zaťaženia (ELD);
Modul merania; Modul riadenia prevodovky – TCM (’96 -’98 CVT); PGM-FI; Senzor rýchlosti vozidla (VSS). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Odvlhčovač zadného okna (’96 -’98);
Jednotka riadenia ABS; Spínač elektrického zrkadla (’99 -’00). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Elektrické zrkadlá (’96 -’98);
Prúd vzduchu; Ovládanie ventilátorov; Ovládanie kompresora klimatizácie; Ventilátory. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Jednotka riadenia svetlometov
pre denné svietenie (DRL). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Havarijné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7,5 | Jednotka riadenia svetlometov
pre denné svietenie (DRL). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Svetlomet pravý (svetlomet s tlmeným svetlom) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Svetlomet ľavý (svetlomet s tlmeným svetlom) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Jednotka doplnkového
systému zadržiavania (SRS). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 7,5 | Relé elektrického okna;
Otvárateľná strecha. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 7,5 | Integrovaná riadiaca jednotka;
Systém zamykania; Modul merania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | Stierač/zavlažovač predný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | ’96 -’98:
Zásuvka napájania príslušenstva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | ’99 -’00:
Zásuvka napájania príslušenstva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | ’96 -’97:
Rádiový tuner. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | ’98:
Rádiový tuner. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | ’99 -’00:
Audio jednotka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 7,5 | Osvetlenie prístrojovej dosky a konzoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 7,5 | Hlavné relé PGM-FI;
Modul riadenia motora/ motora (PCM/ECM); Integrovaná riadiaca jednotka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 7,5 | Parkovacie svetlá;
Osvetlenie evidenčného čísla; Zadné svetlomety. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 7,5 | Systém zamykania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Odvlhčovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Aktuátor okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Smerovky; Havarijné svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Modul riadenia vstrekovačov
- Tempomat
- Relé vstrekovača paliva
- Regulátor jasu svetiel prístrojovej dosky
- Relé štartovacieho motora
- Relé klaksónu

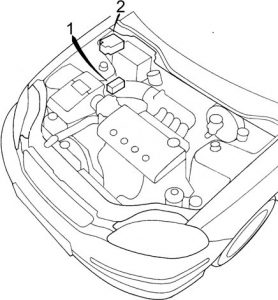

Motorový priestor
- Poistková skrinka relé
- Poistková skrinka

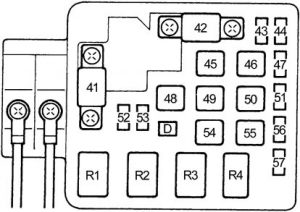

Poistková skrinka motorového priestoru
| Číslo | Amperáže [A] | Popis |
| 41 | 80 | Distribúcia energie |
| 42 | 40 | Spínač zapaľovania (BAT) |
| 43 | 7,5 | Osvetlenie stropu;
konektor dátovej zbernice. |
| 44 | 20 | GX :
Hlavné relé PGM-FI; Modul riadenia vstrekovača (relé vstrekovača paliva). |
| 15 | okrem GX:
Hlavné relé PGM-FI; Modul riadenia vstrekovača (relé vstrekovača paliva). |
|
| 45 | – | – |
| 46 | 40 | Motory ovládania okien
(relé ovládania okien). |
| 47 | 7,5 | Audio jednotka (’99 -’00);
Hodiny; PCM (VBU); Stereo tuner (’96 -’98); Modul riadenia prevodovky (’96 -’98); Ovládací panel kúrenia. |
| 48 | 30 | Spínač kombinovaných svetiel (svetlomet);
Poistka: č. 33. |
| 49 | – | – |
| 50 | 30 | Odvlhčovač zadného okna
(relé odvlhčovača zadného okna). |
| 51 | 20 | Jednotka riadenia zámku dverí (’99 -’00);
jednotka riadenia zámku bez kľúča (’99 -’00); Otvorená strecha. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 15 | Klaksón;
Brzdové svetlá; Signál brzdenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 10 | Varovné svetlo;
Smerovka; Relé núdzových svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 40 | Bezpečnostný systém (možnosť) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 40 | Motor ventilátora (relé motora ventilátora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 20 | Motor ventilátora kondenzátora
(relé ventilátora kondenzátora); Spojka kompresora klimatizácie (relé spojky kompresora klimatizácie). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 20 | Motor ventilátora chladiča
(relé ventilátora chladiča). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Ventilátor kondenzátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

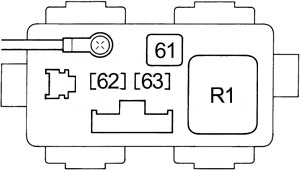

Poistková skrinka relé v motorovom priestore
| Č. | Amperáž [A] | Popis |
| 61 | 40 | Motor čerpadla ABS |
| 62 | 20 | Riadiaca jednotka ABS |
| 63 | 7,5 | Riadiaca jednotka ABS |
| Relé | ||
| R1 | Motor čerpadla ABS | |
Honda Civic (2001-2005) – schéma poistkovej skrinky
Rok výroby: 2001, 2002, 2003, 2004, 2005.
Poistka zapaľovača cigariet (zásuvka napájania) v Honda Civic (2001-2005) je poistka 18 v poistkovej skrinke v kabíne.

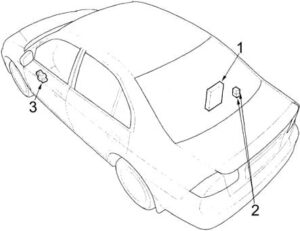

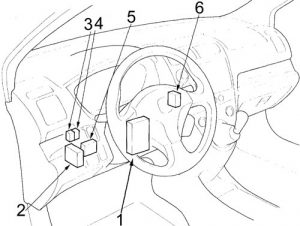

Kabína
- Poistková skrinka
- Riadiaca jednotka svetiel denného svietenia (DRL)

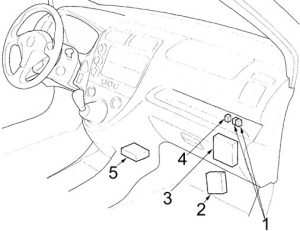

- Hatchback: Relé svetiel denného svietenia (DRL)
- Hatchback (’02 -’03): Relé tlmených svetiel
- Tempomat
- Hatchback: Prijímač bez kľúča

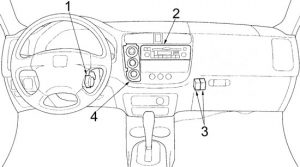

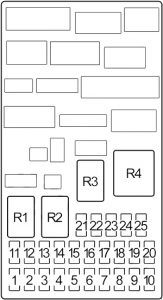

Poistková skrinka v kabíne
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | vylúčené hybridné:
Zapálenie cievky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Hybridné:
Riadiaca jednotka motora (ECM); Predné zapálenie cievky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | 3 | 10 | Jednotka riadenia denného svietenia
(DRL); Jednotka riadenia multiplex. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Relé senzora paliva (A/F);
Alternátor; Senzor polohy vačkového hriadeľa (CMP); Tempomat; Senzor elektrického zaťaženia (ELD); Elektromagnetická ventilová by-pass systém kontroly emisií pár paliva (EVAP); Odvzdušňovací ventil absorbéra systému EVAP; Zatvárací ventil odvzdušnenia absorbéra systému EVAP; Vyhrievaná lambda sonda (HO2S); Senzor rýchlosti vozidla (VSS); DC-DC prevodník (hybridný); Riadiaca jednotka prevodovky (TCM); Treťa vyhrievaná lambda sonda (HO2S). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Jednotka riadenia otváracieho strešného okna;
Relé napájania okien. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Relé otvárania a zatvárania otváracieho strešného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Audio jednotka;
Jednotka riadenia multiplex; Rozhranie CarLink. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Jednotka systému detekcie polohy pasažiera
(OPDS) (bočný airbag); Jednotka riadenia funkcie intermitentného stierača zadného skla; Motor stierača zadného skla; Spínač stierača/trysky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Hybridné:
Riadiaca jednotka motora (ECM); Zadné zapálenie cievky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Spínač svetiel cúvania (M/T);
Jednotka riadenia elektronického posilňovača riadenia (EPS); Skupina ukazovateľov; Jednotka prijímača bez kľúča; Jednotka riadenia multiplex; Jednotka riadenia bezpečnosti; Relé cúvania A/T; Rozhranie CarLink; Elektromagnet zámku prevodovky (A/T). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Jednotka riadenia modulatora ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Jednotka riadenia denného svietenia
(DRL); Jednotka riadenia multiplex. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Jednotka systému doplnkovej
zadržiavacej (SRS) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Relé spojky kompresora klimatizácie;
Relé ventilátora kondenzátora klimatizácie; Relé motora ventilátora; Ovládací panel kúrenia; Spínač napájania zrkadla; Relé ventilátora chladiča; Motor kontroly recirkulácie; Relé odmrazovača zadného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2 | Jednotka riadenia bezpečnosti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Jednotka riadenia bezpečnosti | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Vyhrievané sedadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | Relé modulu riadenia motora
(MCM) č. 1. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Čerpadlo paliva;
Modul riadenia motora/systému prenosu (ECM/PCM); Hlavné relé PGM-FI č. 2; Skupina systému doplnkového obmedzovania (SRS). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Zdroj napájania príslušenstva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Spínač núdzových svetiel;
Smerovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | Veko: modul riadenia Multiplex,
Spínač stierača/trysek na predné sklo; Motor stierača predného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Modul riadenia Multiplex;
Spínač stierača/trysek na predné sklo; Motor stierača predného skla |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | Hybrid:
Modul riadenia motora (ECM); Relé štartovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Spínač napájania okna pre cestujúcich;
Hlavný spínač napájania okna. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20 | Hlavný spínač okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Spínač okna zadného ľavého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Spínač okna zadného pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podpora poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | Hybrid:
Relé ventilátora počas teplého reštartu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | vylúčené hybrid:
Štartovanie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zadné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Aktuátor okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Smerovky/núdzové svetlá. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Riadiaca jednotka imobilizéra – prijímač
- Audio jednotka

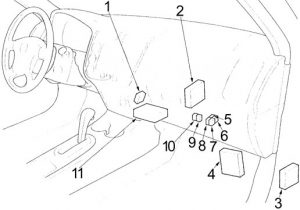

- Sedan, Coupe: Relé denného svietenia (DRL)
Sedan, Coupe: Relé tlmených svetiel - Ovládací panel kúrenia

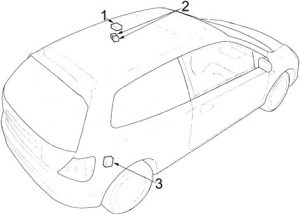

Hatchback
- Hlavné relé PGM-FI č. 1
Hlavné relé PGM-FI č. 2 (čerpadlo paliva) - Riadiaca jednotka elektronického posilňovača riadenia (EPS)
- Modul riadenia motora / skupina prevodov (ECM / PCM)
- Relé senzora pomeru vzduch-palivo (A / F)
- Jednotka systému dodatočného zadržiavania (SRS)
Sedan, Coupe
- Prijímač bez kľúča
- Modul riadenia motora / skupina prevodov (ECM / PCM)
- Hybrid: modul riadenia prevodov (TCM)
- Hybrid: Riadiaca jednotka elektronického posilňovača riadenia (EPS)
- Hybrid: relé senzora pomeru vzduch-palivo (A / F)
- Hybrid: relé spätného chodu A / T
- Hlavné relé PGM-FI č. 2 (čerpadlo paliva)
- Hlavné relé PGM-FI č. 1
- vylúčené hybrid: relé senzora pomeru vzduch-palivo (A / F)
- vylúčené hybrid: relé spätného chodu A / T
- Jednotka systému dodatočného zadržiavania (SRS)

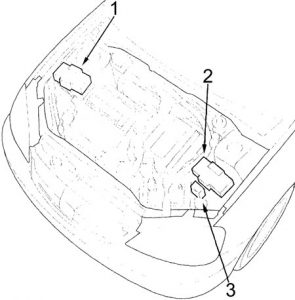

Motorový priestor
- vylúčené Hatch, Hybrid: poistková skrinka
- Hatchback, hybrid: poistková skrinka
- Hybrid: schéma relé

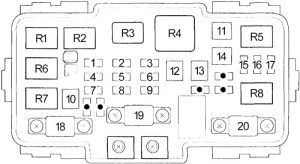

Schéma poistkovej skrinky motorového priestoru
| Číslo | Amperáž [A] | Popis |
| 1 | 20 | Motore relé ventilatore condensatore;
Relé frikcie kompresora klimatizácie. |
| 2 | 15 | vylúčené hybridné verzie:
Relé zadné svetlá, Diaľkové svetlá, Predné svetlá na polohu, Predné obrysové svetlá, Ovládací panel kúrenia, Osvecovanie evidenčnej tabulky, Zadné svetlá. |
| 10 | Hybrid:
Relé riadiaceho modulu motora (MCM) č. 2. |
|
| 3 | 7,5 | vylúčené hybridné verzie:
Osvecovanie nákladového priestoru; Osvecovanie stropu/svetlometov; Spínač zapaľovania/osvetlenia kľúča; Reflektorové svetlá; Osvecovanie batožinového priestoru. |
| 10 | Hybrid:
Osvecovanie stropu; Spínač zapaľovania/osvetlenia kľúča; Svetlomety; Relé zadného svetla; Osvecovanie batožinového priestoru. |
|
| 4 | 20 | Relé ventilátora chladiča |
| 5 | 10 | Spínač výstražného svetla |
| 6 | 15 | Relé hlavné PGM-FI č. 1;
Senzor polohy kľukového hriadeľa (CKP); Riadiaca jednotka motora/systému prevodovky (ECM/PCM); Vstrekovače; Ventil riadenia minimálneho vzduchu (IAC); Riadiaca jednotka imobilizéra-prijímača; Relé hlavné PGM-FI č. 2; Senzor polohy vačkového hriadeľa (CMP) (TDC); Riadiaca jednotka vstrekovača; Relé vstrekovača. |
| 7 | 15 | Spínač polohy pedála brzdy;
Relé klaksónu; Brzdové svetlá; Brzdové signály (pre riadiacu jednotku modulatora ABS, riadiacu jednotku motora, systém prevodovky (ECM/PCM), riadiacu jednotku Multiplex). |
| 8 | 20 | Riadiaca jednotka modulatora ABS |
| 9 | 10 | Audio jednotka,
konektor dátového pripojenia (DLC), skupina indikátora, riadiaca jednotka imobilizéra-prijímača, prijímacia jednotka bez kľúča, riadiaca jednotka multiplex, panel rozhrania CarLink, modul riadenia motora (MCM) (hybrid), modul riadenia prevodovky (hybrid), bezpečnostná kontrola |
| 10 | 40 | Riadiaca jednotka modulatora ABS |
| 11 | 30 | Relé odmrazovača zadného okna |
| 40 | Coupe:
Relé odmrazovača zadného okna |
|
| 12 | 40 | Relé motora ventilátora |
| 13 | 40 | Poistky (kabína):
7, 23 |
| 14 | 40 | Poistky (kabína):
2, 3, 5, 15, 16 |
| 40 | Hybrid:
Relé ventilátora reštart počas prevádzky; Poistky (kabína): 2, 3, 5, 15, 16; Poistka (motorový priestor): č. 60. |
|
| 15 | 15 | Svetlomet ľavý,
riadiaca jednotka denného svietenia (DRL), relé DRL, skupina merania, kontrolka diaľkových svetiel, riadiaca jednotka Multiplex |
| 20 | Svetlomet ľavý;
riadiaca jednotka denného svietenia (DRL); Relé DRL; Dióda DRL; Skupina počítadla kilometrov; Kontrolka diaľkových svetiel; Riadiaca jednotka Multiplex. |
|
| 16 | 20 | Blok elektrických dverí;
Riadiaca jednotka Multiplex. |
| 17 | 15 | Svetlomet pravý;
Relé denného svietenia (DRL); Riadiaca jednotka Multiplex. |
| 20 | Svetlomet pravý;
Riadiaca jednotka denného svietenia (DRL); Riadiaca jednotka Multiplex. |
|
| 18 | 60 | Riadiaca jednotka elektronická
posilňovača riadenia (EPS) |
| 19 | 80 | Distribúcia energie |
| 20 | 40 | Spínač zapaľovania (BAT) |
| Relé | ||
| R1 | Ventilátor chladiča | |
| R2 | Spojka kompresora klimatizácie | |
| R3 | Ohrievač zadného okna | |
| R4 | Motor ventilátora | |
| R5 | Svetlomet č. 1 | |
| R6 | Klaksón | |
| R7 | Ventilátor kondenzátora | |
| R8 | Svetlomet č. 2 | |
Quadro relè motorový priestor (ibrido)
| Číslo | Amperáž [A] | Popis |
| 60 | 20 | Motore ventilatore radiatore |
| Relé | ||
| R1 | Ventilátor | |
| R2 | Číslo hlavné PGM-FI 2 | |
Hatchback
- Riadiaca jednotka otvárania strechy
- Relé otvárania strechy
- Riadiaca jednotka prevádzky intermitentného stierača zadného skla
Sedan, Coupe
- Hybrid: modul riadenia motora (MCM)
- Hybrid: relé MCM č. 1, relé MCM č. 2
vylúčené hybrid : relé otvárania strechy, relé zatvárania strechy - Hlavný spínač okna
Honda Civic (2006-2011) – schéma poistky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011.
Poistka zapaľovača cigariet (zásuvka napájania) v Honda Civic (2006-2011) je poistka 29 v schéme poistkovej skrinky v priestore pre cestujúcich.

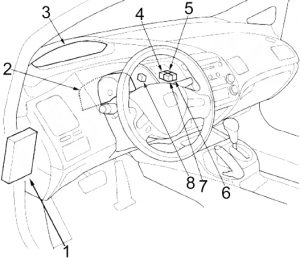

Priestor pre cestujúcich
- Schéma poistkovej skrinky
- Modul riadenia tachometra (otáčkomer)
- Modul riadenia manometra (Speedo)
- vylúčené GX: Relé zásuvky napájania príslušenstva konzoly
Hybrid: Relé zásuvky napájania predného príslušenstva
GX: Relé riadenia štartovacieho motora - vylúčené GX: Relé zásuvky napájania predného príslušenstva
Hybrid: Relé zásuvky napájania príslušenstva konzoly
GX : Relé zásuvky napájania príslušenstva konzoly - GX: Relé zásuvky napájania predného príslušenstva
- GX: Relé modulu riadenia vstrekovačov
- SL (’09 -’11): Relé hmlového svetla

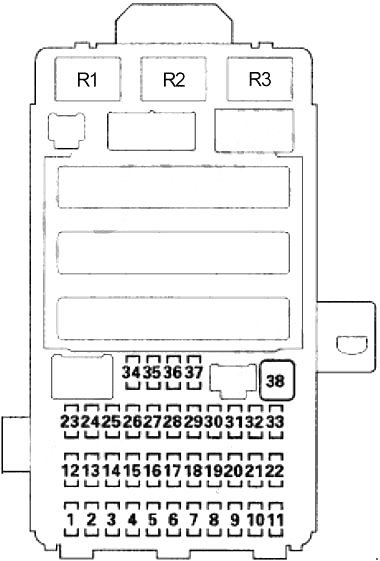

Schéma poistkovej skrinky priestoru pre cestujúcich
| Číslo |
Amperáž [A] |
Popis |
| 1 | 7.5 | Spínač elektrického zrkadla (4 dvere);
Relé ovládania okien (bez vypnutia kľúča). |
| 2 | 15 | Vylúčené hybrid:
Senzor polohy vačkového hriadeľa (CMP) A; Modul riadenia motora, pohonná jednotka (ECM / PCM); Jednotka riadenia imobilizéra a bez kľúča. |
| 15 | Hybrid:
Modul riadenia pohonnej jednotky (PCM); Čerpadlo paliva (hlavné relé PGM-FI č. 2); Jednotka riadenia imobilizéra a bez kľúča. |
|
| 3 | 10 | Alternátor;
Modul riadenia motora, pohonná jednotka (ECM / PCM); Ventil na odvod pár z nádrže (EVAP); Uzatvárací ventil nádrže EVAP; Senzor hmotnostného prúdenia vzduchu (MAF). |
| 10 | DC-DC konvertor;
Detektor elektrického zaťaženia (ELD); Ventil na odvod pár z nádrže (EVAP); Senzor hmotnostného prúdenia vzduchu (MAF); Modul riadenia pohonnej jednotky (PCM); Spínač polohy brzdového pedála; Prídavný vyhrievaný kyslíkový senzor (HO2S). |
|
| 4 | 7.5 | Modul riadenia ABS alebo VSA;
Senzor bočného zrýchlenia (s VSA); Jednotka riadenia elektrického posilňovača riadenia (EPS). |
| 5 | 15 | 2 dvere:
Audio zosilňovač |
| 15 | Vyhrievanie sedadla vodiča;
Vyhrievanie predného sedadla pasažiera; Relé vyhrievania sedadla. |
|
| 6 | – | – |
| 7 | 7.5 | Jednotka systému monitorovania tlaku v pneumatikách (TPMS) |
| 8 | – | – |
| 9 | 7.5 | Jednotka systému detekcie pasažierov (ODS);
Skupina systému dodatočnej bezpečnosti (SRS); Indikátor deaktivácie airbagu pasažiera. |
| 10 | 7.5 | Modul riadenia manometra (otáčkomer);
Hlavný spínač napájania okna (2 dvere s automatickým zdvihom, automatickým spúšťaním); Spínač cúvacej svetla (M / T); Elektromagnet zámku prevodovky (A / T); Integrovaná riadiaca jednotka Multiplex (MICU); Jednotka systému monitorovania tlaku v pneumatikách (TPMS); Modul BCM (hybrid); Štyri rozhranie. |
| 11 | 10 | Jednotka systému dodatočnej obmedzenej bezpečnosti (SRS) |
| 12 | 10 | Pravý svetlomet (tlmené svetlá) |
| 13 | 10 | Ľavý svetlomet (tlmené svetlá) |
| 14 | 7.5 | Kontrolka audio systému;
Spínač núdzových svetiel; Osvetlenie ovládacieho panela vykurovania; Kontrolka HVAC, Osvetlenie kontrolky otváracieho strešného okna; Indikátor deaktivácie airbagu pasažiera; Výber a reset spínača svetiel; Osvetlenie skrinky prevodovky A / T; Kontrolka spínača audio systému; Kontrolka spínača kombinácie tempomatu; Kontrolka spínača vyhrievania sedadla vodiča; Kontrolka spínača hlasového ovládania HFL; Štyri rozhranie; Kontrolka spínača vyhrievania sedadla pasažiera; Kontrolka spínača VSA. |
| 15 | 7.5 | Osvetlenie polohy;
Zadné svetlá; Osvetlenie evidenčného čísla; Bočné núdzové svetlá. |
| 16 | 10 | Pravý svetlomet (tlmené svetlo) |
| 17 | 10 | Ľavý svetlomet (tlmené svetlo) |
| 18 | 20 | Diaľkové svetlá;
Integrovaná riadiaca jednotka Multiplex (MICU). |
| 19 | 15 | Osvetlenie polohy;
Integrovaná riadiaca jednotka Multiplex (MICU) |
| 20 | – | – |
| 21 | 20 | Svetlomety;
Integrovaná riadiaca jednotka Multiplex (MICU) |
| 22 | 7.5 | Hybrid:
Ovládač kompresora klimatizácie |
| 23 | 7.5 | Signál motorčeka na štartovanie;
Modul riadenia pohonnej jednotky (PCM). |
| 24 | 20 | Ovládanie a motor strešného okna |
| 25 | 20 | Elektrické zamykanie dverí;
Integrovaná riadiaca jednotka Multiplex (MICU). |
| 26 | 20 | Motor okna vodiča (hlavný spínač okna) |
| 27 | – | – |
| 28 | 15 | Zásuvka napájania príslušenstva zadná / konzola |
| 29 | 15 | Zásuvka napájania príslušenstva predná |
| 30 | 20 | Verzia 4 dvere:
Motor okna predného spolujazdca. |
| 20 | Verzia 2 dvere:
Spínač strešného okna Ovládač a motor strešného okna; Motor okna spolujazdca. |
|
| 31 | – | – |
| 32 | 20 | Verzia 4 dvere:
Motor okna zadného pravého; Spínač strešného okna; Ovládač a motor strešného okna. |
| 33 | 20 | Verzia 4 dvere:
Motor okna zadného ľavého |
| 34 | – | – |
| 35 | 7.5 | Audio jednotka;
Zásuvka napájania príslušenstva predná; Zásuvka napájania príslušenstva zadná, konzola; Stereo zosilňovač (2 dvere); Ovládač HandsFreeLink; Spínač zapaľovania; Integrovaná riadiaca jednotka Multiplex (MICU); Štyri rozhrania. |
| 36 | 10 | Ovládací panel kúrenia;
Ovládač HVAC; Elektrické zrkadlá; Motor ovládania recirkulácie; Relé spínania kompresora klimatizácie; Relé motora ventilátora; Relé deflektora elektrického zrkadla; Relé deflektora zadného okna; Relé ovládania chladiaceho ventilátora; Relé chladiča (dióda klimatizácie); AHB Buzzer (Hybrid); Servo (Hybrid). |
| 37 | 7.5 | Denné svetlá;
Integrovaná riadiaca jednotka Multiplex (MICU). |
| 38 | 30 | Predný stierač;
Integrovaná riadiaca jednotka Multiplex (MICU). |
| Relé | ||
| R1 | Napájanie okna | |
| R2 | Čerpadlo paliva (PGM-FI Main 2) | |
| R3 | Motorček na štartovanie | |

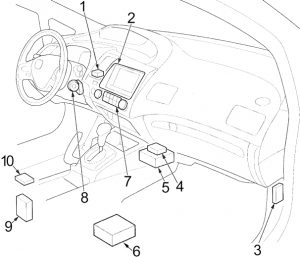

- ’08 -’11: Riadiaca jednotka systému monitorovania tlaku pneumatík (TPMS)
- Audio / navigačné zariadenie alebo audio zariadenie
- Riadiaca jednotka elektrického posilňovača riadenia (EPS)
GX: modul riadenia vstrekovačov - 2 dvere: audio zosilňovač
- Riadiaca jednotka obmedzeného bezpečnostného systému (SRS)
- ’09 -’11: USB adaptér
- Riadiaca jednotka systému vykurovania, ventilácie a klimatizácie (HVAC) alebo ovládací panel vykurovania
- Riadiaca jednotka imobilizéra bez kľúča
- ’09 -’11: Riadiaca jednotka HandsFreeLink
- 4 dvere: audio zosilňovač

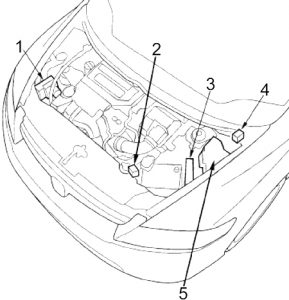

Motorový priestor
- Riadiaca jednotka modulatora ABS alebo VSA
- Hybrid: poistková skrinka č. 2
- Modul riadenia motora / pohonnej jednotky (ECM / PCM)
- Hybrid: jednotka servo
- Poistková skrinka č. 1

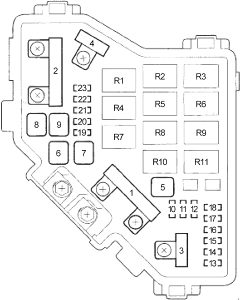

Poistková skrinka motorového priestoru č. 1
| Číslo |
Amperáž [A] |
Popis |
| 1 | 100 | Baterka;
Distribúcia energie. |
| 70 | Riadiaca jednotka elektrického posilňovača riadenia (EPS) | |
| 2 | 50 | Spínač zapaľovania |
| 80 | vylúčené hybrid:
Poistky (priestor pre cestujúcich): 5, 6, 7, 27, 28, 29, 31 |
|
| 80 | 06-07 (hybrid):
Poistky (priestor pre cestujúcich): 5, 6, 7, 27, 28, 29, 31 |
|
| 60 | 08-11 (hybrid):
Poistky (priestor pre cestujúcich): 5, 6, 7, 27, 28, 29, 31 |
|
| 3 | 30 | Riadiaca jednotka modulatora ABS alebo VSA |
| 30 | vylúčené hybrid:
Modul riadenia ABS alebo VSA |
|
| 30 | Hybrid:
Modul riadenia modulatora ABS |
|
| 40 | Hybrid:
Modul riadenia VSA |
|
| 4 | 50 | Poistky (priestor pre cestujúcich): 18, 19, 20, 21 |
| 40 | Poistky (priestor pre cestujúcich): 24, 25, 26, 30, 32, 33 | |
| 5 | 40 | Servo |
| 6 | 20 | Relé ventilátora kondenzátora klimatizácie;
Motor ventilátora kondenzátora klimatizácie. |
| 7 | 20 | M / T:
Relé ventilátora chladiča; Motor ventilátora chladiča. |
| 30 | A / T:
Relé ventilátora chladiča; Motor ventilátora chladiča. |
|
| 8 | 30 | 4 dvere:
Relé deflektora zadného okna; Deflektor zadného okna. |
| 40 | 2 dvere:
Relé deflektora zadného okna; Deflektor zadného okna. |
|
| 9 | 40 | Relé motora ventilátora;
Motor ventilátora. |
| 10 | 10 | Výstražné svetlá;
Integrovaná riadiaca jednotka Multiplex (MICU); Modul riadenia manometra (tachometer); Modul riadenia manometra (otáčkomer). |
| 11 | 15 | Senzor pomeru vzduch-palivo (A / F) č. 1;
Modul riadenia motora, skupina pohonu (ECM / PCM); Elektromagnetický ventil odvzdušňovacej ventilu (hybrid). |
| 12 | 15 | Brzdové svetlá;
Modul riadenia motora, skupina pohonu (ECM / PCM); Klakson; Integrovaná riadiaca jednotka Multiplex (MICU). |
| 13 | 15 | Hybrid:
Zapaľovacie cievky zadné |
| 14 | 15 | Hybrid:
Zapaľovacie cievky predné |
| 15 | 7.5 | Relé ventilátora kondenzátora klimatizácie |
| 16 | – | – |
| 17 | 15 | 2 dvere:
Audio zosilňovač |
| 18 | 15 | vylúčené hybrid:
Zapaľovacie cievky; Riadiaca jednotka motora, pohonná jednotka (ECM / PCM). |
| 20 | Hybrid:
Zapaľovacie cievky; Riadiaca jednotka pohonnej jednotky (PCM). |
|
| 19 | 15 | Senzor polohy kľukového hriadeľa (CKP);
Senzor polohy vačkového hriadeľa (CMP) B; Riadiaca jednotka motora, pohonná jednotka (ECM / PCM); Relé riadenia elektronického systému správy škrtacej klapky (ETCS); Vstrekovače; Hlavné relé PGM-FI č. 1 (Fl MAIN); Hlavné relé PGM-FI č. 2 (čerpadlo paliva) (vylúčené hybrid). |
| 20 | 7.5 | Relé spojky kompresora klimatizácie;
Spojka kompresora klimatizácie. |
| 21 | 15 | Relé riadenia elektronického systému správy škrtacej klapky (ETCS);
Riadiaca jednotka motora, pohonná jednotka (ECM / PCM). |
| 22 | 7.5 | Osvetlenie stropu;
Osvetlenie mapy; Osvetlenie batožinového priestoru; Elektrické pomocné čerpadlo vody; Relé elektrického pomocného čerpadla vody. |
| 23 | 10 | Audio jednotka;
Rozhranie dátového konektora (DLC); Riadiaca jednotka tachometra (tachometer); Riadiaca jednotka smerovky (Speedo); Spínač upozornenia; Riadiaca jednotka bez kľúča s imobilizérom; Integrovaná riadiaca jednotka Multiplex (MICU); Riadiaca jednotka motora (MCM) (hybrid); BCM modul (hybrid); Riadiaca jednotka systému hands-free. |
| Relé | ||
| R1 | Ventilátor chladiča | |
| R2 | Ventilátor kondenzátora klimatizácie | |
| R3 | Riadenie ventilátora | |
| R4 | Riadenie elektronického systému správy škrtacej klapky (ETCS) | |
| R5 | Motor ventilátora | |
| R6 | Deflektor zrkadiel | |
| R7 | Hlavné PGM-FI (č. 1) | |
| R8 | Deflektor zadného okna | |
| R9 | Podrelé PGM-FI | |
| R10 | Spojka kompresora klimatizácie | |
| R11 | Zapaľovacia cievka | |
ECM – modul riadenia motora (s manuálnou prevodovkou)
PCM – modul riadenia pohonného ústrojenstva (s automatickou prevodovkou)
Schéma poistiek motorového priestoru č. 2
| Nr |
Amperáže [A] |
Popis |
| 61 | 10 | Modul BCM;
Relé modulu riadenia motora (MCM) č. 2; Modul serva. |
| 62 | 7.5 | Modul BCM;
Relé modulu riadenia motora (MCM) č. 1. |
| 63 | 15 | Servo |
| 64 | – | – |
| Relé | ||
| R1 | Elektrická pomocná vodná pumpa | |
| R2 | Palivová pumpa | |

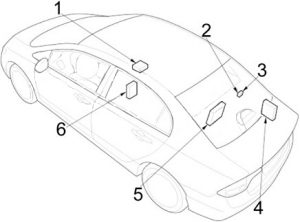

- ’09 -’11: Adaptér USB
- Ibríd: relé modulu riadenia motora (MCM) č. 1
- Ibríd: relé modulu riadenia motora (MCM) č. 2
- 07-10: Prijímač XM (s navigáciou)
- Ibríd: modul riadenia motora (MCM)
- ’09 -’11: Jednotka riadenia HandsFreeLink
Honda Civic (2012) – schéma poistky
Rok výroby: 2012.
Poistka zapaľovača cigariet (zásuvka napájania) v Honda Civic (2012) je poistka 12 v poistkovej skrinke pod prístrojovou doskou.
Poistková skrinka motorový priestor
Nachádza sa blízko nádrže brzdovej kvapaliny.
| Č. | Popis | Amperáž [A] |
| 1 | EPS | 70 |
| – | – | |
| Motor ABS / VSA | 30 | |
| ABS / VSA FSR | 30 | |
| – | – | |
| Hlavná poistka | 100 | |
| 2 | IG | 50 |
| Poistková skrinka hlavná | 60 | |
| Poistková skrinka hlavná 2 | 60 | |
| Hlavný svetlomet | 30 | |
| – | – | |
| Zadný odvlhčovač | 30 | |
| – | – | |
| Ventilátor | 40 | |
| – | – | |
| Motor pomocného ventilátora | 20 | |
| Hlavný motor ventilátora | 20 | |
| 3 | – | – |
| 4 | Ľavý tlmený svetlomet | 10 |
| 5 | Štartovanie DIAG, ST MG | 7,5 |
| 6 | Pravý tlmený svetlomet | 10 |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Úroveň oleja | 7,5 |
| 12 | Svetlomety hmlové svetlá* | (20) |
| 13 | Sedadlo vodiča elektricky nastaviteľné * | (20) |
| 14 | Svetlomety núdzové | 10 |
| 15 | FI Sub | 15 |
| 16 | Bobina IG | 15 |
| 17 | Brzdy | 15 |
| 18 | Klakson | 10 |
| 19 | Amplifikátor premium * | (20) |
| 20 | INJ | (15) |
| 21 | IGP | 15 |
| 22 | DBW | 15 |
| 23 | H / L LO | 20 |
| 24 | Sedadlo vodiča elektricky sklopné * | (20) |
| 25 | Spojka MG | 7,5 |
| 26 | – | – |
| 27 | – | 20 |
| 28 | Osvetlenie interiéru | 7,5 |
| 29 | Rezerva | 10 |
| *: Nie je k dispozícii vo všetkých modeloch | ||

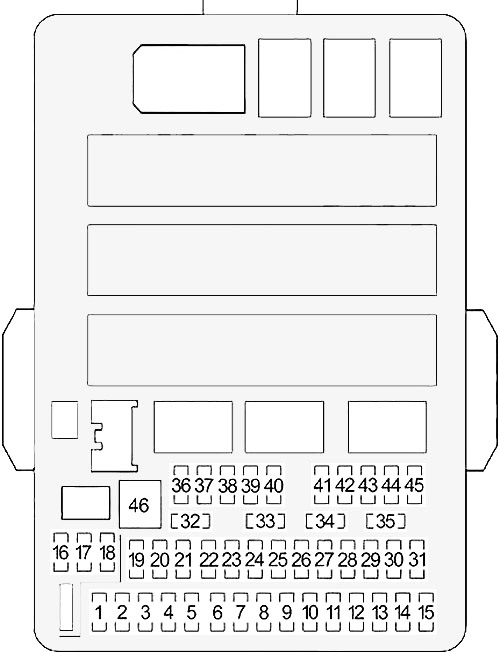

Poistková skrinka interna
Nachádza sa pod prístrojovou doskou.
| Č. | Popis | Amperáž [A] |
| 1 | – | – |
| 2 | ACG | 15 |
| 3 | SRS | 10 |
| 4 | Čerpadlo paliva | 15 |
| 5 | Odometer | 7,5 |
| 6 | Aktivátor okna | 7,5 |
| 7 | VB SOL * | (15) |
| 8 | Motor zámku dverí 2 (odblokovanie) | 15 |
| 9 | Motor zámku dverí 1 (odblokovanie) | 15 |
| 10 | – | – |
| 11 | Otvoriteľná strecha * | (20) |
| 12 | Napájací zdroj príslušenstva (stredová konzola) | (15) |
| 13 | – | – |
| 14 | Vyhrievanie sedadiel * | (15) |
| 15 | Motor zámku dverí vodiča (odblokovanie) * | (10) |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | ACC | 7,5 |
| 20 | Blokovanie kľúča ACC | 7,5 |
| 21 | Denné svetlá | 7,5 |
| 22 | HAC | 7,5 |
| 23 | – | – |
| 24 | ABS / VSA | 7,5 |
| 25 | – | – |
| 26 | – | – |
| 27 | Zásuvka napájania príslušenstva (predná) | 15 |
| 28 | Intermitentný | 15 |
| 29 | ODS | 7,5 |
| 30 | Motor zámku dverí vodiča (blokovanie) * | (10) |
| 31 | – | – |
| 32 | Motor zámku dverí 2 (blokovanie) | 15 |
| 33 | Motor zámku dverí 1 (blokovanie) | 15 |
| 34 | Malé svetlomety | 7,5 |
| 35 | Osvetlenie | 7,5 |
| 36 | – | – |
| 37 | – | – |
| 38 | Hlavný svetlomet ľavý | 10 |
| 39 | Hlavný svetlomet pravý | 10 |
| 40 | TPMS * | (7,5) |
| 41 | Blokovanie dverí | 20 |
| 42 | Napájanie okna vodiča | 20 |
| 43 | Elektrické okno zadné na strane pasažiera | (20) |
| 44 | Elektrické okno predné na strane pasažiera | 20 |
| 45 | Elektrické okno bočné vodiča | (20) |
| 46 | Intermitentný | 30 |
| *: Nie je k dispozícii vo všetkých modeloch | ||
Honda Civic (2013) – schéma poistky
Rok výroby: 2013.
Poistka zapaľovača cigariet (zásuvka napájania) v Honda Pilot (2009-2015) je poistka 35 v poistkovej skrinke
O Honda Civic (1980-2019)
Honda Civic je ikonický model automobilu, ktorý sa vyrába od roku 1980. Počas svojej dlhej histórie sa Civic stal obľúbeným medzi vodičmi pre svoju spoľahlivosť, úspornosť a všestrannosť. Tento model ponúka širokú škálu motorových možností, vrátane benzínových a naftových motorov, ako aj hybridných verzií v neskorších rokoch. Civic je známy svojou kompaktnou veľkosťou, ktorá je ideálna pre mestské prostredie, no zároveň poskytuje dostatok priestoru pre pasažierov a batožinu. S každou novou generáciou prináša Honda inovatívne technológie a vylepšenia, ktoré zvyšujú komfort a bezpečnosť jazdy.
Schéma poistkovej skrinky Honda Civic
Táto stránka zobrazuje schému poistkovej skrinky pre modely Honda Civic od roku 1980 do 2019. V typickom modeli Honda Civic sa poistková skrinka nachádza pod palubnou doskou na strane vodiča a v motorovom priestore. Naše diagramy detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom v elektrickom systéme vozidla, a preto je dôležité mať presné informácie o jej konfigurácii a údržbe.
