Honda Pilot (2003-2015) – poistková skrinka
V tomto článku nájdete diagramy poistkovej skrinky Honda Pilot 2003-2015, získate informácie o polohe panelov poistiek vo vnútri auta a naučíte sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Honda Pilot
Vzťahuje sa na vozidlá vyrobené v rokoch:
2003, 2004, 2005, 2006, 2007, 2008, 2009.
Poistky zásuvky zapaľovača cigariet (zásuvky napájania) v Honda Pilot sú poistka č. 9 (zásuvka príslušenstva vpredu) v paneli poistiek prístrojovej dosky na strane pasažiera a poistka č. 3 (2003-2004) alebo č. 6 (od roku 2005) (zadná zásuvka príslušenstva) v paneli poistiek dodatočnej komory motora.

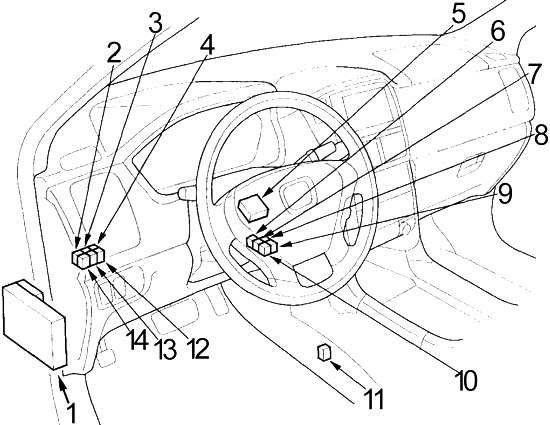

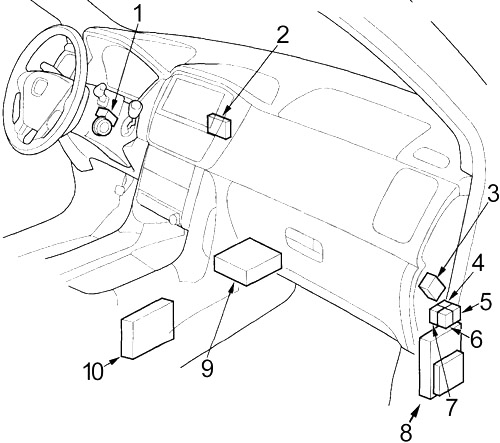

Kabína
- Panel poistiek 1
- Relé zásuvky napájania príslušenstva vzadu
- Relé vnútorného osvetlenia
- 2003-2005: Relé predných hmlových svetlometov
2006-2008: Relé deaktivácie diaľkových svetlometov - Jednotka riadenia denných svetlometov
- 2006-2008: Relé motora predného stierača
- Relé zámku prevodovky
- Relé kontaktu P
- Hlavné relé PGM-FI č. 1
- Hlavné relé PGM-FI č. 2 (čerpadlo paliva)
- Relé motora zadného ventilátora
- 2003-2005: Relé stmievača
2006-2008: Relé denných svetlometov - Relé zadného svetla
- 4WD: Relé systému riadenia variabilného krútiaceho momentu 4WD (VTM-4)
2WD (2006-2008): Relé riadenia podpory motora
- Jednotka riadenia imobilizéra-prijímača
- 2WD (2006-2008): Aktívna riadiaca jednotka hluku
- Prijímač bez kľúča
- Relé senzora pomeru vzduch-palivo (A/F)
- Relé zapaľovania
- Relé modulu riadenia aktora klapky
- 2006-2008: Relé motora zadného stierača
- Panel poistiek 2
- Jednotka systému dodatočného zadržiavania (SRS)
- 2WD (2006-2008): Jednotka riadenia podpory motora

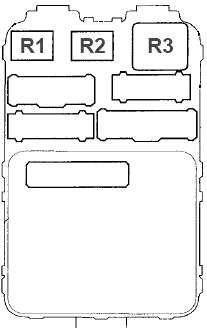

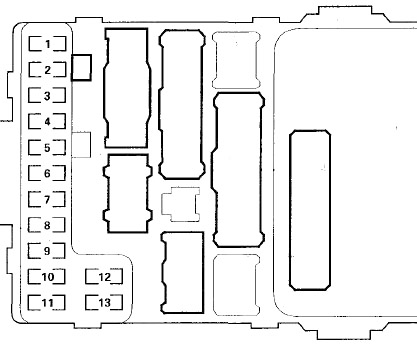

Panel poistiek kabína 1
Nachádza sa pod prístrojovou doskou na strane vodiča.
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 15 | Jednotka riadenia imobilizéra-prijímača, modul riadenia pohonného systému (PCM), hlavné relé PGM-FI č. 2 (čerpadlo paliva), jednotka systému dodatočného zadržiavania (SRS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Jednotka systému dodatočného zadržiavania (SRS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | Relé spojky kompresora klimatizácie, relé motora ventilátora, jednotka riadenia klimatizácie, ovládací panel kúrenia, modul riadenia pohonného systému (PCM), motor riadenia recirkulácie, relé motora zadného ventilátora, motor režimu blízko, relé deflektora zadného okna, modul riadenia ventilátora chladiča (2003-2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Jednotka invertora AC (2006-2008), pohon zrkadla, odmrazovač zrkadla, modulátor-kontrolér ABS (2003-2005), systém riadenia variabilného krútiaceho momentu 4WD (VTM-4) (2003-2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Jednotka riadenia denných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Alternátor, kontrolka hlavného spínača tempomatu, odvzdušňovacia ventil pre nádrž výparov paliva (EVAP), modul riadenia smerovky, modul riadenia pohonného systému (PCM), modul riadenia modulátora VSA (2006-2008), skupina senzora elektrického zaťaženia (ELD) (2003-2005), vyhrievané sekundárne kyslíkové senzory (2003-2005), modul riadenia ventilátora chladiča (2003-2005), systém riadenia variabilného krútiaceho momentu 4WD (VTM-4) (2003-2005), relé VTM-4 (2003-2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Elektrické zrkadlo kompasu (2006-2008), systém detekcie pasažierov (ODS) indikátor deaktivácie pasažiera, automatické stmavovanie vnútorného zrkadla (2006-2008), relé zadného stierača s intervalom, spínač stierača/striekacieho zariadenia zadného, motor zadného stierača, predné hmlové svetlo (2006-2008) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Relé zásuvky napájania príslušenstva, zadný mikrofón systému aktívneho riadenia hluku (2WD) (2006-2008), jednotka aktívneho riadenia hluku (2WD) (2006-2008), modul riadenia smeroviek, voliteľný konektor bez kľúča (2006-2008), zadné relé zásuvky napájania príslušenstva, relé zámku prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Jednotka aktívneho riadenia hluku (2WD) (2006-2008), relé cúvacieho A/T, cúvacie svetlá, senzor poruchy svetla brzdy, modul riadenia smerovky, prijímač bez kľúča, navigačná jednotka (2006-2008), automatické stmavovanie vnútorného zrkadla (2006-2008), voliteľný bezpečnostný konektor (2006-2008), kontrolka hlavného spínača zámku (4WD), riadenie variabilného krútiaceho momentu 4WD Jednotka riadenia systému (VTM-4), jednotka riadenia multiplexu vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Smerovky/relé núdzového zastavenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | 2006-2008: Jednotka riadenia systému riadenia variabilného krútiaceho momentu 4WD (VTM-4) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2003-2005: Zapaľovacie cievky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Relé motora zadného stierača, motor predného stierača, obvod predného stierača s intervalom, motor predného stierača, relé predného stierača s intervalom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Hlavné relé PGM-FI, modul riadenia pohonného systému (PCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Zastavenie štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Invertovať | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Smerovky a núdzové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

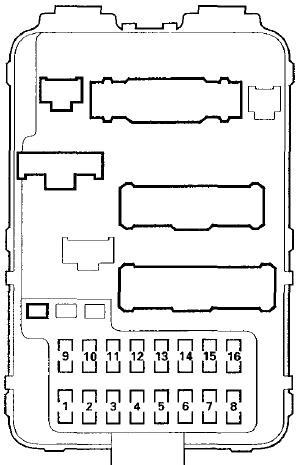

Pannello poistiek kabína č. 2
Nachádza sa pod prístrojovou doskou na strane cestujúceho. Na otvorenie potiahnite pravý okraj krytu.
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Ovládacia jednotka elektrického okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Motor elektrického predného sedadla (EX-L), elektrický motor na pohyb sedadla vodiča (EX-L), elektrický motor na sklopenie zadného sedadla vodiča (okrem EX-L), elektrický motor na sklopenie sedadla vodiča (Expert EX-L) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Vyhrievanie predných sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Motor elektrického zadného sedadla vodiča (EX-L), elektrický motor na sklopenie sedadla vodiča (EX-L), elektrický motor na sklopenie zadného sedadla vodiča (okrem EX-L), elektrický motor na pohyb sedadla vodiča (okrem EX-L) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Ovládacia jednotka denných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Motor ľavého zadného okna, hlavný spínač okna, ovládacia jednotka elektrického okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Motor predného okna pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Audio jednotka, DVD prehrávač (so systémom zábavy vzadu), zásuvka napájania príslušenstva konzoly, zásuvka napájania príslušenstva vpredu, navigačná jednotka, navigačný displej, konektor zapaľovača cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Osvetlenie audio jednotky, dodatočné osvetlenie zdviháka (so systémom zábavy vzadu), svetlo hlavného spínača tempomatu, osvetlenie ovládacej jednotky klimatizácie, DVD prehrávač (so systémom zábavy vzadu), ovládacia jednotka multiplexu vodiča, predné pozičné svetlá, bočné obrysové svetlá vpredu, svetlo prednej konzoly, spínače zámku predných dverí, svetlá modulu ovládania smerovky, svetlo v odkladacej schránke, svetlo spínača núdzového varovania, svetlá ovládacieho panela kúrenia, svetlo spínača vnútorného osvetlenia, osvetlenie evidenčného čísla, svetlo spínača strešného okna, navigačný displej, navigačná jednotka, konektor zapaľovača cigariet, konektor svetla hmlových svetiel (panel poistiek/relé pod palubnou doskou vodiča), svetlo spínača elektrického zrkadla, zadné osvetlenie ovládacej jednotky kúrenia-klimatizácie, ovládač vzadu a displej (so systémom zábavy vzadu), osvetlenie stropnej konzoly, sedadlo, spínače vyhrievania, svetlo, relé zadných svetiel, zadné svetlá, konektor osvetlenia prívesu, spínač blokovania VTM-4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11 | 10 | Predné individuálne mapové svetlá, dekoratívne svetlá predných dverí, HomeLink, relé vnútorných svetiel, navigačný displej, navigačná jednotka, zadné individuálne mapové svetlá, svetlo zadného veka, osvetlenie kozmetického zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | Jednotka multiplexového ovládania pre pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Jednotka multiplexového ovládania pre vodiča, jednotka multiplexového ovládania pre dvere, ovládací modul smerovky, jednotka multiplexového ovládania imobilizéra-prijímača, indikátor imobilizéra, modul bezkľúčového prijímača, bezpečnostný konektor, bezpečnostný indikátor, jednotka multiplexového ovládania pre pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | 2006-2008: Relé uzamknutia otváracej strechy, relé otvorenia otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | 2006-2008: Relé uzamknutia otváracej strechy, motor otváracej strechy, relé otvorenia otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Motor pravého zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | Relé ventilátora chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zásuvka napájania príslušenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Odmlžovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

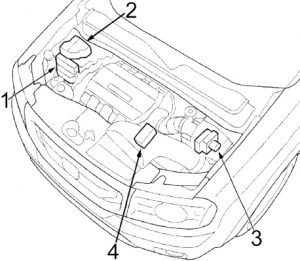

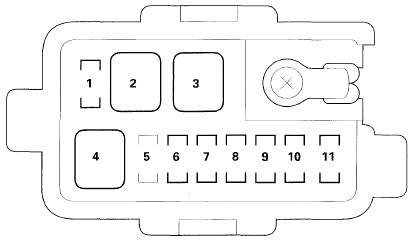

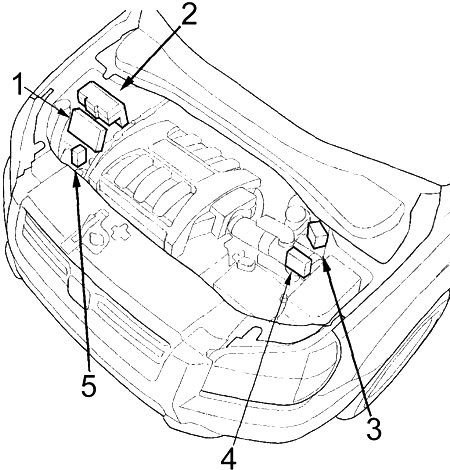

Motorový priestor
- Modul riadenia systému pohonu (PCM)
- Poisťková skrinka 1
- Poisťková skrinka 2
- Modulátor-riadiaca jednotka ABS alebo VSA
- Poisťková relé

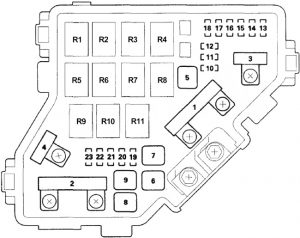

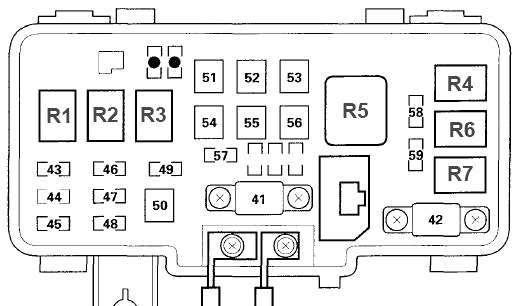

Poisťková skrinka 1
Hlavná poisťková skrinka pod kapotou sa nachádza na strane cestujúceho. Aby ste ju otvorili, stlačte jazýčky, ako je znázornené.
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 120 | Batéria, distribúcia napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 50 | Spínač zapaľovania, voliteľný konektor bez kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 20 | Spínač kombinovaných svetiel, riadiaca jednotka denných svetiel, pravý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 20 | Spínač kombinovaných svetiel, riadiaca jednotka denných svetiel, ľavý svetlomet, kontrolka diaľkových svetiel, hmlové svetlo (2006-2008) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | Konektor dátovej zbernice (DLC), hlavné relé PGM-FI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 20 | Brzdové svetlá, multiplexová riadiaca jednotka pohonného systému, brzdové svetlo umiestnené hore, relé klaksónu, klaksón, svetlo zapaľovania, elektromagnet zámku kľúča, riadiaci modul pohonného systému (PCM), konektor osvetlenia prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 20 | Audio jednotka, DVD prehrávač (systém zábavy vzadu), zadný ovládač a displej (systém zábavy vzadu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 15 | Havarijné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 20 | 2003-2005: Konektor osvetlenia prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 40 | Relé ovládača okna, poistka (panel poistiek kabíny č. 2): č. 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 40 | Poistky (panel poistiek kabíny č. 2): č. 2, 3, 4, 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 30 | Kondenzátor hluku, defogger zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54 | 40 | Poistka (panel poistiek kabína č. 2): č. 9, 10, 11, 12, 13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 30 | Motor ventilátora zadného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 40 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 30 | Motor ventilátora chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 30 | Motor ventilátora kondenzátora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 7,5 | Spojka kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • | – | Rezervná poistka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Svetlomet č. 1 (pravý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Svetlomet č. 2 (ľavý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Ventilátor kondenzátora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

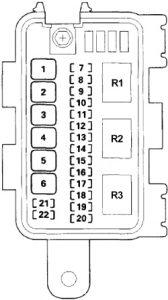

Panel poistiek 2
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 20 | Jednotka invertora AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 | Modulátor VSA-riadiaca jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Modulátor VSA-riadiaca jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Systém riadenia variabilného krútiaceho momentu 4WD (VTM-4) riadiaca jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | 2WD: riadiaca jednotka podpory motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Zásuvka napájania príslušenstva konzoly, zásuvka napájania príslušenstva zadná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Modul riadenia systému pohonu (PCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Zapaľovacie cievky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Senzory pomeru vzduch-palivo (A/F) (bank 1, bank 2), vyhrievané sekundárne kyslíkové senzory (bank 1, bank 2), skupina senzora elektrického zaťaženia (ELD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Riadiaca jednotka systému monitorovania tlaku pneumatík (TPMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Predný svetlomet hmlové svetlá, modul riadenia smerovky, konektor svetla hmlového svetla, konektor spínača svetla hmlového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pannello relé
| Číslo | Relé |
|---|---|
| R1 | Ovládanie ventilátora |
| R2 | Zadný stierač s intervalovým chodom |
| R3 | Predný stierač s intervalovým chodom |
| R4 | Vyhrievanie sedadiel |
Poistky prívesu
Ak je kontrolka prívesu spálená, skontroluj, či sú tieto poistky spálené počas výmeny žiaroviek:
- Poistky hlavnej poistkovej skrinky pod kapotou 5, 7 a 24
- Poistková skrinka vnútorná strana vodiča: 10
- Poistková skrinka vnútorná strana pasažiera: 10
Ak sú tieto poistky neporušené, ale svetlá prívesu stále nefungujú, sú spálené dve poistky 7,5 A v kabeláži ťažného zariadenia. Na prístup k poistkám 7,5 A:
- Otvor zadné dvere a odstráň kryt podlahy batožinového priestoru.
- Vytiahni spodnú časť gumovej tesnenia zadných dverí.
- Odstráň zadný panel karosérie, ťahajúc nahor vnútorný okraj zadného panelu karosérie a uvoľni štyri klipy a háky.
- Po výmene poistiek znovu nainštaluj zadný panel karosérie v opačnom poradí ako pri montáži.
Honda Pilot (2009-2015) – schéma poistky
Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v Honda Pilot (2009-2015) je poistka 35 v poistkovej skrinke v sekcii pre pasažierov.

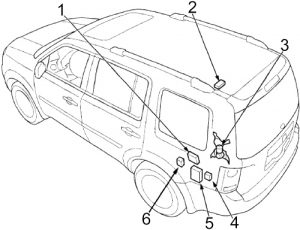

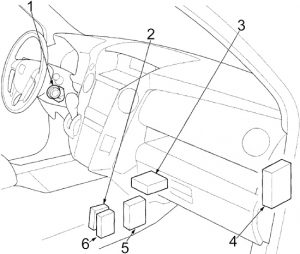

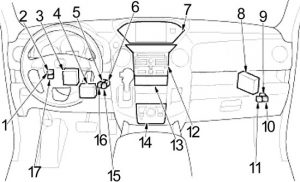

Sekcia pre pasažierov
- Poistková skrinka
- Modul riadenia meradla
- Relé zásuvky napájania príslušenstva konzoly č. 1
- 09-10: Relé motora zadného ventilátora
- 11-15: Relé motora zadného ventilátora
- Relé zásuvky napájania príslušenstva konzoly č. 2

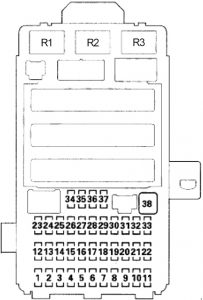

Poistková skrinka v sekcii pre pasažierov
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7,5 | Systém riadenia variabilného krútiaceho momentu 4WD (VTM-4);
Riadiaca jednotka, relé VTM-4. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | 09-11:
Čerpadlo paliva (hlavné relé PGM-FI č. 2); Imobilizér – riadiaca jednotka bez kľúča; Modul riadenia pohonného ústrojenstva (PCM). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ’12 -’15:
Čerpadlo paliva (hlavné relé PGM-FI č. 2); Imobilizér – riadiaca jednotka bez kľúča; Modul riadenia systému pohonu (PCM). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Alternátor;
Senzor elektrického zaťaženia (ELD); Ventil na odvod vzduchu nádrže systému riadenia emisií pár paliva (EVAP); Spínač polohy pedála brzdy; Modul riadenia systému pohonu (PCM). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Riadiaca jednotka modulačného systému VSA;
Senzor priečneho zrýchlenia, pozdĺžneho rýchlosti odchýlky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | ’09 -’11:
Vyhrievaný vankúš predného sedadla spolujazdca (relé vyhrievania predného sedadla spolujazdca (vysoké)); Vyhrievaný vankúš predného sedadla spolujazdca (relé vyhrievania predného sedadla spolujazdca (nízke)); Vyhrievaný vankúš sedadla vodiča (relé vyhrievania sedadla vodiča (vysoké)); Vyhrievaný vankúš sedadla vodiča (relé vyhrievania sedadla vodiča (nízke)). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Automatická riadiaca jednotka osvetlenia;
Motor na podporu bedrovej opierky vodiča; Spínač bedrovej opierky vodiča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Automatická riadiaca jednotka osvetlenia;
Riadiaca jednotka parkovania a cúvania; Riadiaca jednotka systému monitorovania tlaku v pneumatikách (TPMS). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 7,5 | Jednotka systému detekcie pasažierov (ODS);
Indikátor deaktivácie airbagu spolujazdca; Skupina doplnkového bezpečnostného systému (SRS). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Relé riadenia podpory motora (ACM) s aktívnym riadením;
Automatické zatemnenie vnútorného spätného zrkadla; Spätné zrkadlo; Skupina elektrického kompasu; Skupina riadenia podpory motora; Modul riadenia manometra; Osvetlenie cúvacej svetla vľavo a vpravo; Skupina riadenia elektrického zrkadla; Kontrolér elektrického sedadla; Elektrická riadiaca jednotka zadného veka; Blokovanie prevodovky Soleniod; Jednotka osvetlenia prívesu; Systém riadenia variabilného krútiaceho momentu 4WD (VTM-4); Riadiaca jednotka vyhrievania sedadla (’12 -’15); Riadiaca jednotka automatického osvetlenia (’12 -’15); Spínač rozsahu prevodov (’12 -’15); Jednotka navigácie (’12 -’15). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Jednotka doplnkového bezpečnostného systému (SRS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Pravý svetlomet (diaľkové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Ľavý svetlomet (diaľkové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Osvetlenie audio skupiny;
Diaľkové osvetlenie audio spínača; Osvetlenie displeja Audio-HVAC; Ambientálne osvetlenie (konzola, odkladacia schránka, strop); Lampa panelu indikátora polohy prevodovky A/T; Lampa modulu klimatizácie alebo lampa riadiacej jednotky HVAC; Lampa odkladacej schránky; Osvetlenie tempomatu; Osvetlenie skrinky konzoly; Osvetlenie spínača výstražného svetla; Osvetlenie spínača otváracieho strešného okna; Osvetlenie spínača viacerých informácií; Osvetlenie ovládacieho panelu navigácie; Osvetlenie spínača parkovacieho senzora a cúvania; Kontrolér zadného osvetlenia a obrazovky; Kontrola systému HVAC vzadu; Osvetlenie panelu; Osvetlenie zadného panelu ovládania klimatizácie; Osvetlenie skupiny zásuvky príslušenstva RES; Osvetlenie spínačov vyhrievania sedadla; Lampa spínača VSA; Lampa spínača blokovania VTM-4; Indikátor deaktivácie airbagu predného spolujazdca (’12 -’15); Hlasové ovládanie navigácie HFL, spínač (’12 -’15); Spínač HFL (’12 -’15); Spínač vnútorného osvetlenia; Spínač HomeLink. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | ’09 -’10:
Osvetlenie evidenčnej značky; Predné osvetlenie vľavo; Predné obrysové svetlo vľavo; Zadné obrysové svetlo vľavo; Zadné svetlá vľavo; Predné osvetlenie vpravo; Predné obrysové svetlo vpravo; Zadné obrysové svetlo vpravo; Zadné svetlá vpravo; Relé osvetlenia prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | ’11 -’15:
Osvetlenie evidenčnej značky; Predné osvetlenie vľavo; Predné obrysové svetlo vľavo; Zadné obrysové svetlo vľavo; Zadné svetlá vľavo; Predné osvetlenie vpravo; Predné obrysové svetlo vpravo; Zadné obrysové svetlo vpravo; Zadné svetlá vpravo; Relé osvetlenia prívesu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Pravý svetlomet (tlumené svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Ľavý svetlomet (tlumené svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Deň svetlá;
Integrovaná riadiaca jednotka Multiplex (MICU). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Malé hlavné svetlá;
Integrovaná riadiaca jednotka Multiplex (MICU); Poistky (poistková skrinka sekcie pre cestujúcich): č. 14, 15. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7,5 | Riadiaca jednotka systému monitorovania tlaku v pneumatikách (TPMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Svetlomet (hlavný BH / LLO);
Integrovaná riadiaca jednotka Multiplex (MICU). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 7,5 | Riadiaci modul pohonnej jednotky – PCM (VBSOL2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 7,5 | Štartovanie (STRLD);
Riadiaci modul pohonnej jednotky (PCM). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | Spínač okna vodiča;
Hlavný spínač okna (’09 -’11); Riadiaca jednotka multiplex dverí (’12 -’15). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Voliteľné pripojenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20 | Riadiaca jednotka, motor otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 20 | Elektrické zamykanie dverí;
Integrovaná riadiaca jednotka Multiplex (MICU). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 20 | Spínač okna predného pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 30 | Audio zosilňovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 20 | Spínač pravého zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 20 | Spínač ľavého zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10 | Audio modul;
Relé zásuvky napájania príslušenstva v batožinovom priestore; Relé zásuvky napájania príslušenstva konzoly č. 1 a 2; Relé zásuvky napájania príslušenstva predných; Riadiaca jednotka pripojenia handsfree (výlet); HFL mikrofón; Navigácia; ANC; Elektromagnet zámku kľúča; Integrovaný multiplex (MICU); Navigačný displej; Audio navigačná jednotka; Riadiaca jednotka audio-USB adaptéra; Aktívny zadný mikrofón s potlačením hluku; Aktívny predný mikrofón s potlačením hluku; Riadiaca jednotka HandsfreeLink; Ovládací gombík rozhrania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Jednotka AC invertora;
Relé spojenia kompresora klimatizácie; Automatické zatemnenie vnútorného spätného zrkadla, spätné zrkadlo; Audio-HVAC displej; Jednotka klimatizácie alebo riadiaca jednotka HVAC; Relé vyhrievania sedadla vodiča; Relé ovládania ventilátora (dióda); Relé motora predného ventilátora; Relé vyhrievania predného sedadla pasažiera; Ľavý a pravý aktor spätného zrkadla; Spínač napájania spätného zrkadla; Relé vyhrievania ľavého sedadla druhého radu; Voliteľné pripojenie; Hlavný spínač okna (’09 -’11); Ovládač elektrického spätného zrkadla, Relé ventilátora chladiča (dióda), Relé vyhrievania pravého sedadla druhého radu; Relé motora zadného ventilátora; Ovládací panel klimatizácie zadného alebo ovládací panel HVAC zadného; Relé odmrazovača zadného okna; Motor ovládania režimu zadného; Relé IG2 príves; Riadiaca jednotka multiplex dverí (’12 -’15). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 7,5 | Deň svietenia;
Integrovaná riadiaca jednotka Multiplex (MICU). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 30 | Motor stierača čelného skla;
Motor umývača zadného okna; Motor umývača čelného skla; Integrovaná riadiaca jednotka Multiplex (MICU). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podpora poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – | 7,5 | Štartovanie, spínač zapaľovania (ST);
Diaľkové pripojenie štartovania motora; Riadiaci modul pohonnej jednotky (PCM). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | – | Aktuátor okien | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | – | Palivové čerpadlo (PGM-FI Hlavné 2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | – | Spúšťací obvod č. 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- ’11 -’15: Relé strešného okna
- ’09 -’10: Relé strešného okna
- Riadiaca jednotka senzora parkovania a cúvania
- Automatická riadiaca jednotka osvetlenia
- Relé systému riadenia variabilného krútiaceho momentu 4WD (VTM-4)
- Relé zásuvky napájania príslušenstva vpredu
- Displej navigácie Displej Audio-HVAC
- Riadiaca jednotka motorového podpery
- Relé diaľkových svetlometov
- Relé hmlových svetiel
- Relé zásuvky napájania príslušenstva v batožinovom priestore
- Audio jednotka
- Riadiaca jednotka klimatizácie Riadiaca jednotka HVAC
- Panel spínačov navigácie
- Relé zapaľovania (Acc Cut)
- Relé zapaľovania (IG2)
- Relé štartovania č. 2
- Imobilizér-Keyless
- USB adaptér
- Jednotka systému doplnkovej bezpečnosti (SRS)
- Audio zosilňovač
- Jednotka AC meniča
- Riadiaca jednotka HandsFreeLink
Motorový priestor
- Riadiaca jednotka pohonného ústrojenstva (PCM)
- Poistková skrinka č. 1
- Riadiaca jednotka modulatora VSA
- Poistková skrinka č. 2
Poistková skrinka motorového priestoru č. 1
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 120 | Akumulátor;
Distribúcia energie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 50 | Spínač zapaľovania (BAT);
Elektromagnet štartovania (relé štartovania č. 1 a č. 2); Poistka (poistková skrinka sekcie pre cestujúcich): č. 23. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | Poistky (poistková skrinka sekcie pre cestujúcich):
č. 5, 6, 7, 27, 28, 29, 31. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | 12-15:
Jednotka AC invertora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 12-15:
Motor predného ventilátora (relé motora predného ventilátora) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 50 | Poistky (poistková skrinka sekcie pre cestujúcich):
č. 18, 19, 20, 21. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Relé ovládania okien,
Poistky (poistková skrinka sekcie pre cestujúcich): č. 24, 25, 26, 30, 32, 33. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Motor ventilátora kondenzátora klimatizácie
(relé ventilátora kondenzátora klimatizácie) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Motor ventilátora chladiča
(relé ventilátora chladiča) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Odmlžovač zadného okna
(relé odmlžovača zadného okna) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 40 | 09-11:
Motor predného ventilátora (relé motora predného ventilátora) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Relé hmlových svetiel;
Hmlové svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Relé PGM-FI;
Senzor predného pomeru vzduch-palivo (A/F); Vyhrievaný sekundárny kyslíkový senzor (HO2S); Senzor predného pomeru vzduch-palivo (A/F); Vyhrievaný pomocný kyslíkový senzor (HO2S); Kontrola emisií pár (EVAP); Ventil uzávierky odvetrania nádrže (’12 -’15); Poistka (poistková skrinka motorového priestoru): č. 15. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Jednotka riadenia motorového podpery
(relé riadenia aktívneho motorového podpery (ACM)) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Motor naklonenia predného sedadla pasažiera
(spínač nastavenia elektrického sedadla pasažiera) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Motor posúvania predného sedadla pasažiera
(spínač nastavenia elektrického sedadla pasažiera) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Relé ventilátora kondenzátora klimatizácie (dióda) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | 09-11:
Relé diaľkových svetiel, svetlomety (diaľkové svetlá) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | 12-15:
Modul riadenia pohonného ústrojenstva – PCM (VBUM) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Audio jednotka,
HFL; Navigácia; Mikrofón ANC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Relé cievky zapaľovania;
Cievky zapaľovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Hlavné relé PGM-FI č. 1;
Senzor polohy kľukového hriadeľa (CKP); Senzor polohy vačkového hriadeľa (CMP); Relé riadenia elektronického systému riadenia škrtacej klapky (ETCS); Vstrekovače; Senzor hmotnostného prúdu vzduchu (MAF); Modul riadenia pohonného systému – PCM; PGM -FI Hlavné relé č. 2 (čerpadlo paliva). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7,5 | Spojka kompresora klimatizácie
(spojka kompresora klimatizácie) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Relé riadenia elektronického systému riadenia škrtacej klapky (ETCS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | 09-11:
Osvetlenie nákladného priestoru; Vnútorné osvetlenie dverí vodiča; Osvetlenie kozmetického zrkadla vodiča; Individuálne predné mapové svetlá; Vnútorné osvetlenie predných dverí pasažiera; Jednotka HomeLink; Osvetlenie kľúča zapaľovania; Osvetlenie vnútorného spínača zadného veka; Externé osvetlenie ľavých zadných dverí; Osvetlenie pasažiera; Osvetlenie kozmetického zrkadla; Individuálne zadné mapové svetlá (druhá); Individuálne zadné mapové svetlá (tretia); Vnútorné osvetlenie pravých zadných dverí; Voliteľné pripojenie (osvetlenie ľavej jazdnej dosky a osvetlenie pravej jazdnej dosky). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | 12-15:
Osvetlenie nákladného priestoru; Osvetlenie v dverách vodiča; Osvetlenie kozmetického zrkadla vodiča; Individuálne predné mapové svetlá; Vnútorné osvetlenie predných dverí pasažiera; Modul HomeLink; Žiarovka zapaľovania; Osvetlenie vnútorného spínača zadného veka; Osvetlenie bočného zrkadla pasažiera; Individuálne zadné mapové svetlá (druhá); Individuálne zadné mapové svetlá (tretia); Voliteľné pripojenie (automatické pohybovanie vnútorného spätného zrkadla); Voliteľné pripojenie (osvetlenie ľavej jazdnej dosky a osvetlenie pravej jazdnej dosky). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Audio-HVAC displej, s
pripojením dátového konektora (DLC), m odul riadenia indikátora, j ednotka riadenia HandsFreeLink, j ednotka riadenia zrkadla, j ednotka riadenia elektrického sedadla, j ednotka riadenia elektrického zadného veka, w hlavný spínač okna (’09 -’11), s zadný tretí a displej, w yświetlacz navigácie, m odul aktívneho znižovania hluku (’12 -’15), p rzedný mikrofón HFL-ANC (’12 -’15), p rzedný mikrofón HFL-navigácia-ANC (’12 -’15); Jednotka riadenia imobilizéra-Keyless (’12 -’15); Jednotka riadenia multiplexu dverí (’12 -’15); Jednotka riadenia audio-USB adaptéra (’12 -’15). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | – | Riadenie ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | – | Aktívne riadenie motorového podpery (ACM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | – | PGM-FI Sub | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | – | Cievka zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | – | Ventilátor kondenzátora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | – | Motor predného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | – | Odmlžovač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | – | Spojka kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | – | Ventilátor chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | – | Riadenie elektronického systému riadenia škrtacej klapky (ETCS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | – | Hlavné číslo PGM-FI 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka miestnosti motora č. 2
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 | Riadiaca jednotka elektrického zadného veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Systém riadenia variabilného krútiaceho momentu 4WD (VTM-4)
Riadiaca jednotka, relé VTM-4 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Poistky (poistková skrinka sekcie batožinového priestoru):
č. 1, 2, 3, 4 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 | Riadiaca jednotka modulátora VSA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Relé motora zadného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Riadiaca jednotka modulátora VSA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Smerovky / svetlá upozornenia;
Integrovaná riadiaca jednotka Multiplex (MICU). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Riadiaca jednotka zadného veka (bližšie k motoru) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Riadiaca jednotka elektrického sedadla;
Motor elektrického zadného sedadla; Spínač nastavenia elektrického sedadla vodiča; Motor elektrického sklonu sedadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Riadiaca jednotka elektrického sedadla;
Motor elektrického sedadla; Spínač nastavenia elektrického sedadla vodiča; Motor elektrického predného sedadla zdvihnutý. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Spínač polohy pedála brzdy;
Horné brzdové svetlo; Brzdové svetlá vľavo a vpravo; Integrovaná riadiaca jednotka Multiplex (MICU); Modul riadenia pohonného ústrojenstva (PCM); Pripojenie elektrickej brzdy prívesu; Jednotka prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Napájacia zásuvka príslušenstva konzoly č. 2
(relé napájacej zásuvky príslušenstva konzoly zadnej č. 2) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Motorový priestor stierača zadného okna;
Relé motora stierača zadného okna č. 1 (dopredu); Relé motora stierača zadného okna 2 (dozadu). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Pripojenie elektrickej brzdy prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Jednotka invertora AC;
Jednotka riadenia vykurovania sedadla (’12 -’15). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Zásuvka napájania príslušenstva konzoly č. 1
(relé zásuvky napájania príslušenstva konzoly zadnej č. 1) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Pripojenie osvetlenia prívesu
(relé prívesu IG2) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Predná zásuvka napájania príslušenstva
(relé prednej zásuvky napájania príslušenstva) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Zásuvka napájania príslušenstva v batožinovom priestore
(relé zásuvky napájania príslušenstva v batožinovom priestore) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Aktivátor otvárača okna strešného okna, relé strešného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Vyhrievaný vankúš sedadla ľavej strany druhého radu
(relé vyhrievaného vankúša sedadla ľavej strany druhého radu (horný)), l Vyhrievaný vankúš sedadla ľavej strany druhého radu (relé vykurovania sedadla ľavej strany druhého radu (dolný)), p Vyhrievaný vankúš sedadla pravej strany druhého radu (relé vyhrievaného vankúša sedadla pravej strany druhého radu) (horný)), Vyhrievaný vankúš sedadla pravej strany druhého radu (relé vyhrievaného vankúša sedadla pravej strany druhého radu (dolný)). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | – | Motorový priestor stierača zadného okna č. 1 (dopredu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | – | Motorový priestor stierača zadného okna č. 2 (dozadu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Batožinový priestor
- Jednotka riadenia elektrického zadného veka
- Elektrický kompas
- Elektrické ovládanie zadného veka
- Jednotka riadenia osvetlenia prívesu
- Systém správy variabilného krútiaceho momentu 4WD (VTM-4) Jednotka riadenia
- Poistková skrinka

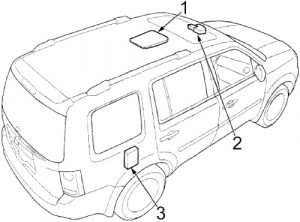

Poistková skrinka sekcie batožinového priestoru
| Č. | Amp [A] | Popis |
| 1 | 7.5 | Riadiaca jednotka osvetlenia prívesu |
| 2 | 7.5 | Riadiaca jednotka osvetlenia prívesu |
| 3 | – | – |
| 4 | 20 | Pripojenie osvetlenia prívesu
(relé osvetlenia prívesu) |
| Relé | ||
| R1 | – | Príves IG2 |
| R2 | – | Osvetlenie prívesu |
- Kontrolér zadný a displej
- Riadiaca jednotka / motor otváracej strechy
- Prijímač Xm
O Honda Pilot (2003-2015)
Honda Pilot, vyrábaný v rokoch 2003 až 2015, je obľúbené SUV, ktoré ponúka priestranný interiér a spoľahlivý výkon. Tento model je známy svojou robustnou konštrukciou a schopnosťou zvládnuť rôzne terény, čo ho robí ideálnym pre rodinné výlety aj každodenné jazdy. Honda Pilot bola dostupná s rôznymi motorizáciami, vrátane šesťvalcových motorov, ktoré poskytujú dostatočný výkon a efektivitu. Vďaka svojej spoľahlivosti a komfortu sa tento model stal populárnym medzi vodičmi, ktorí hľadajú praktické a všestranné vozidlo.
Schéma poistkovej skrinky Honda Pilot
Táto stránka zobrazuje schému poistkovej skrinky pre model Honda Pilot, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa typicky nachádza pod prístrojovou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vášho vozidla.
