Honda Prelude (1982-2001) – poistková skrinka
Schéma poistiek a relé – Honda Prelude
Týka sa vozidiel vyrobených v rokoch:
1987, 1988, 1989, 1990, 1991.
Schéma poistkovej skrinky v kabíne
Panel poistiek sa nachádza za krytom pod a vľavo od stĺpika riadenia.
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 7,5 | Displej varovania, motorček štartovania (manuálna prevodovka), spínač bezpečnostného neutrálneho (automatická prevodovka), ECU PGM-FI, hlavné relé PGM-FI, poistková skrinka (PGM-CARB) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Prehrávač kaziet stereo, relé zapaľovača cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | Displej varovania, elektromagnet motorčeka štartovania, elektronická riadiaca jednotka PGM-FI, hlavné relé PGM-FI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Riadiaca jednotka elektrického zámku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Spínač okien pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Riadiaca jednotka elektrického okna, spínač elektrického okna vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Automatické navíjače bezpečnostných pásov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Svetlo batožinového priestoru, svetlá stropu a zapaľovača, kľúč zapaľovania, integrovaná riadiaca jednotka, zapaľovač cigariet, spínač vonkajšej rukoväte dverí vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Relé hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Hlavný spínač tempomatu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Relé otváracej strechy, elektrické okná, predný stierač, integrovaná riadiaca jednotka, kombinovaný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Displej varovania, zosilňovač senzora rýchlosti, automatická prevodovka, ovládacie prvky motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Integrovaná riadiaca jednotka, spínač svetla cúvania, spínače kombinovanej konzoly a zmeny polohy, skupina zvončeka / pripomienky bezpečnostného pásu, skupina merača, indikátory polohy a bezpečnosti páky prevodovky, hodiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Motory otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Kombinovaný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Relé denných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Napájanie zrkadla, relé ventilátora kondenzátora (PGM-CARB), relé ventilátora chladiča, skupina časovača ventilátora chladenia (PGM-FI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Odvlhčovač zadného okna, ovládacie prvky kúrenia, ovládacie prvky klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistkovej skrinky v motorovom priestore
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 70 | Distribútor výkonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 40 | Distribútor výkonu (spínač zapaľovania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 40 | Distribútor výkonu (spínač zapaľovania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 40 | Poistková skrinka pre prístrojovú dosku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 40 | Relé elektrického okna, poistková skrinka v prístrojovej doske | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 40 | Relé motora ALB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Riadiaca jednotka brzdy proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Riadiaca jednotka brzdy proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | Riadiaca jednotka brzdy proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 15 | Pravé relé navíjača svetlometu, spínač navíjača svetlometu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Relé navíjača ľavého svetlometu, navíjač svetlometu a kombinované spínače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Smerovky/relé núdzového svetla, núdzový spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 20 | Klaksón, spínač brzdových svetiel, spínač zámku kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 33 | 15 | Svetlomet pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 15 | Svetlomet ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10 | Jednotka elektronickej kontroly PGM-FI, anténa výkonu, časovač ventilátora chladenia, rádio prehrávač kaziet, jednotka kontroly automatickej prevodovky, stereo, hodiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 15 | Relé ventilátora kondenzátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Alternátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | Jednotka kontroly PGM-CARB, hlavné relé PGM-FI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20 | Relé ventilátora chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Odpor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Ventilátor kondenzátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Honda Prelude
Týka sa vozidiel vyrobených v rokoch:
1991, 1992, 1993, 1994, 1995, 1996.
Schéma poistkovej skrinky v kabíne
Blok poistiek sa nachádza za krytom v dolnom ľavom paneli (vedľa opierky nôh).
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | PGM-FI ECM, hlavné relé PGM-FI, signál štartovacieho motora, pomocná smerovka (obvod ovládania bŕzd) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Hlavné relé PGM-FI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Vyhrievanie sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Relé na otvorenie strechy, relé na zatvorenie strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Ovládacia jednotka denných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Ovládací panel vyhrievania, systém elektrických zrkadiel, ovládacia jednotka ABS, ovládacia jednotka 4WS, časovač ventilátora, režim/recirkulácia. Vyhrievané zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Hlavné relé vyhrievania sedadla, relé spojky kompresora klimatizácie, PGM-FI, ECU, relé odvlhčovača zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Denné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Svetlá smeroviek, kontrolky, hodiny, cúvacie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Systém tempomatu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Ovládanie okien vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 20 | Systém alzacristalli del passeggero | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Systém dei tergicristalli del parabrezza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Rádio stereo/prehrajovač kaziet, zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Relé hlavné PGM-FI, riadiaca jednotka A/T, časovač ventilátora, jednotka ELD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Riadiaca jednotka 4WS, senzory uhla riadenia predné a zadné 4WS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Jednotka SRS, modul riadenia prevodovky (TCM), PGM-FI, modul riadenia ventilátora chladiča, senzor rýchlosti vozidla (VSS), systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | Jednotka SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Smerovky/núdzové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zamykanie otváracej strechy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Otváracia strecha otvorená | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Odvlhčovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistkovej skrinky v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 31 | 50 | Relé motora ABS |
| 32 | 100 | Distribúcia napájania |
| 33 | 50 | Spínač zapaľovania (BAT) |
| 34 | 40 | Relé odvlhčovača zadného okna |
| 35 | 40 | Relé motora ventilátora |
| 36 | 40 | Vyhrievanie sedadiel, hlavné relé PGM-FI, hmlové svetlá (’94) |
| 37 | 40 | Systém otváracích striech, systém elektrických okien, riadiaca jednotka denných svetiel |
| 38 | 60 | Riadiaca jednotka 4WS |
| 39 | 15 | Smerovky/relé núdzového svetla, núdzové svetlá |
| 40 | 15 | Riadiaca jednotka ABS (B2) |
| 41 | 15 | Klakson, relé klaksonu (s SRS), brzdové svetlá, svetlá zastavenia |
| 42 | 20 | Svetlá polohy, svetlá na prístrojovej doske |
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 43 | 10 | Hodiny, audio systém stereo, riadiaca jednotka 4WS, anténa výkon ECM, riadiaca jednotka A/T (TCM), PGM-FI (’94) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 15 | Riadiaca jednotka elektrického zámku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 15 | Motor ventilátora kondenzátora, skupina časovača ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | Stropné svetlo, relé zapaľovača, svetlo batožinového priestoru, svetlo kľúča na štartovanie, systém blokovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 15 | Motor ventilátora chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 7,5 | Riadiaca jednotka ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 20 | Riadiaca jednotka ABS (B1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 20 | Pravý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 20 | Ľavý svetlomet, kontrolka stretávacích svetiel, relé hmlových svetiel (’94) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Motor čerpadla ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Odpor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Honda Prelude
Týka sa vozidiel vyrobených v rokoch:
1997, 1998, 1999, 2000, 2001.
Schéma poistkovej skrinky v kabíne
Interná poistková skrinka sa nachádza pod prístrojovou doskou na strane vodiča. Na jej otvorenie otočte ovládačom, ako je znázornené.
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Relé bezpečnosti ATTS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | Hlavné relé PGM-FI, ECM, systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Hlavné relé PGM-FI, riadiaca jednotka imobilizéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Stereo zosilňovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Vyhrievanie sedadiel (Kanada) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Otváracia strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Riadiaca jednotka denných svetiel (Kanada) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 7,5 | Systém ABS, rozmrazovače zrkadiel (Kanada), Zrkadlá s napájaním, Vyhrievanie sedadiel (Kanada), Relé motora ventilátora, Voliteľný konektor C982, Systém ATTS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Svetlá konzoly, svetlá prístrojovej dosky, parkovacie svetlá, bočné zadné svetlá, zadné svetlá, bezpečnostný systém (Kanada) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Relé rozmrazovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Riadiaca jednotka denných svetiel (Kanada) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Smerovky, núdzové svetlá, cúvacie svetlá, tempomat, hodiny, skupina meradiel, riadiaca jednotka multiplexu vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Systém nabíjania, senzor rýchlosti vozidla (VSS), TCM, PGM-FI, systém imobilizéra (model pred ’97), systém zámku, skupina indikátorov, bezpečnostný systém (Kanada) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Hlavný spínač/motor elektrického okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Spínač/motor okna pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Motor stierača predného skla, relé stierača, spínač umývača predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Systém audio stereo, relé zásuvky napájania príslušenstva, systém zamykania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | Jednotka riadenia ATTS, relé bezpečnosti ATTS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | 1999-2001: Prijímač bez kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Jednotka SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | Jednotka SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé smeroviek/relé núdzového osvetlenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé uzamknutia strešného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé motora ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé napájanej okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Relé strešného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé vyhrievania zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

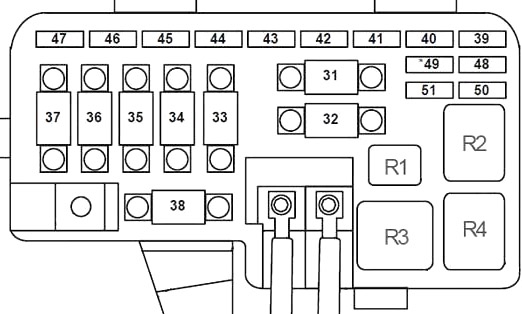

Schéma poistkovej skrinky v motorovom priestore
Poistková skrinka pod kapotou sa nachádza v zadnej časti motorového priestoru na strane pasažiera. Na jej otvorenie stlačte jazýček, ako je znázornené.
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 30 | Relé motora čerpadla ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 100 | Distribúcia napájania (hlavná poistka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 50 | Spínač zapaľovania (BAT) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 40 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 40 | Ovládanie ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 50 | Distribúcia napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 40 | Distribúcia energie, elektrické okná, otvárateľná strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 10 | Smerovky/núdzové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 20 | Relé bezpečnosti ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Relé klaksónu, brzdové svetlá, svetlo kľúča zapaľovania, systém blokovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 20 | Parkovacie svetlá, zadné svetlá, svetlá prístrojovej dosky, svetlá konzoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 7,5 | Ovládanie automatickej prevodovky, stereo audio, multiplexový kontrolný systém, hodiny, PGM-FI, otvárateľná strecha, systém imobilizéra, bezpečnostný systém (Kanada) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 10 | Elektrické zámky dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 20 | Relé ventilátora kondenzátora, relé spojky kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | 1997-1998: Vnútorné osvetlenie, osvetlenie batožinového priestoru, relé napájacej zásuvky príslušenstva, dátový rozhranný konektor, vnútorné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1999-2001: Vnútorné osvetlenie, osvetlenie batožinového priestoru, relé napájacej zásuvky príslušenstva, dátový rozhranný konektor, vnútorné osvetlenie, napájané zámky dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 20 | Motor ventilátora chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 7,5 | Jednotka riadenia ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 20 | Pravý svetlomet, jednotka riadenia denného svietenia (Kanada) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 20 | Ľavý svetlomet, kontrolka diaľkových svetiel (USA), jednotka riadenia denného svietenia (Kanada) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé ventilátora chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé motora ABS pumpy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé stmievača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
V tomto článku nájdeš diagramy poistkovej skrinky Honda Prelude 1982-2001, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Honda Prelude
Vzťahuje sa na vozidlá vyrobené v rokoch:
1982, 1983, 1984, 1985, 1986, 1987.
Schéma poistkovej skrinky v kabíne
Panel poistiek sa nachádza za krytom pod a vľavo od stĺpika riadenia.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 20 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Svetlo batožinového priestoru, osvetlenie poistkovej skrinky, vnútorné osvetlenie, zapaľovač cigariet, hodiny, upozornenie na kľúč | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Osvetlenie prístrojovej dosky a konzoly, zadné svetlá, osvetlenie registračného čísla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | 1982-1985: Rádio (pamäť), výstražné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Smerovky, svetlá cúvania a výstražné svetlá, indikátory polohy prevodovky a bezpečnosti, indikátory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Stierač/zavlažovač, otváracia strecha, relé elektrického okna (1986-1987) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | 1986-1987: Tempomat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Ventilátory chladiča a kondenzátora klimatizácie, klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Ovládanie ventilátora, kontrola podtlaku vykurovania, klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | 1986-1987: Napájanie okien | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | 1986-1987: Napájanie okien | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | 1986-1987: Elektronické vstrekovanie paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistkovej skrinky v motorovom priestore
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 65 | Distribútor napájania (hlavná poistka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 35 | Otvoriteľná strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Klakson, brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Navíjač pravého svetlometu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Navíjač ľavého svetlometu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Ventilátory chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | 1982-1985: Elektromagnetický ventil na spustenie, upozornenie na brzdu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1986-1987: Riadiaca jednotka emisií (EFI), alternátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Kontrola emisií, nabíjací systém, palivové čerpadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Pravý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 10 | 15 | Svetlomet ľavý |
| 11 | 10 | Výstražné svetlá |
| 12 | 20 | 1986-1987: Ventilátor kondenzátora klimatizácie |
| 13 | Ventilátor chladiča | |
| 14 | Osvetlenie | |
| 15 | Otvoriteľná strecha | |
| 16 | Zatváranie otvoriteľnej strechy | |
| 17 | Odpor | |
| 18 | 1986-1987: Elektrické okno | |
| 19 | 1986-1987: Ventilátor kúrenia | |
Schéma poistiek a relé – Honda Prelude
Týka sa vozidiel vyrobených v rokoch:
1987, 1988, 1989, 1990, 1991.
Schéma poistkovej skrinky v kabíne
Panel poistiek sa nachádza za krytom pod a vľavo od stĺpika riadenia.
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 7,5 | Displej upozornenia, motorček na štartovanie (manuálna prevodovka), spínač bezpečnostného neutrálu (automatická prevodovka), ECU PGM-FI, hlavné relé PGM-FI, poistková skrinka (PGM-CARB) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Přehrávač kaziet stereo, relé zapaľovača cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | Displej upozornenia, elektromagnet motorčeka na štartovanie, elektronická riadiaca jednotka PGM-FI, hlavné relé PGM-FI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Riadiaca jednotka elektrického zámku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Spínač okien pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Riadiaca jednotka elektrického okna, spínač elektrického okna vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Automatické navíjače bezpečnostných pásov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Svetlo batožinového priestoru, svetlá stropu a zapaľovača, kľúč na zapaľovanie, integrovaná riadiaca jednotka, zapaľovač cigariet, spínač vonkajšej rukoväte dverí vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Relé hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Hlavný spínač tempomatu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Relé strešného okna, elektrické okná, predný stierač, integrovaná riadiaca jednotka, kombinovaný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Displej upozornenia, zosilňovač senzora rýchlosti, automatická prevodovka, ovládacie prvky motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Integrovaná riadiaca jednotka, spínač svetla cúvania, spínače kombinovanej konzoly a zmeny polohy, skupina pípanie / pripomienka bezpečnostného pásu, skupina merača, indikátory polohy a bezpečnosti páky prevodovky, hodiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Motory strešného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Kombinovaný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Relé denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Napájanie zrkadla, relé ventilátora kondenzátora (PGM-CARB), relé ventilátora chladiča, skupina časovača ventilátora chladenia (PGM-FI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Odvlhčovač zadného okna, ovládacie prvky vykurovania, ovládacie prvky klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistkovej skrinky v motorovom priestore
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 70 | Distribútor výkonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 40 | Distribútor výkonu (spínač zapaľovania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 40 | Distribútor výkonu (spínač zapaľovania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 40 | Poistková skrinka pre prístrojovú dosku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30 | Relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 40 | Relé elektrického okna, poistková skrinka v prístrojovej doske | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 40 | Relé motora ALB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Riadiaca jednotka brzdy proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Riadiaca jednotka brzdy proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | Riadiaca jednotka brzdy proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 15 | Pravé relé navíjača svetlometu, spínač navíjača svetlometu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Relé navíjača ľavého svetlometu, navíjač svetlometu a kombinované spínače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Smerovky/relé núdzového svetla, spínač núdzového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 20 | Klaksón, spínač brzdových svetiel, spínač blokovania kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| 33 | 15 | Svetlomet pravý |
| 34 | 15 | Svetlomet ľavý |
| 35 | 10 | Jednotka elektronickej kontroly PGM-FI, anténa výkonu, časovač ventilátora chladenia, rádio prehrávač kaziet, jednotka riadenia automatickej prevodovky, stereo, hodiny |
| 36 | 15 | Relé ventilátora kondenzátora |
| 37 | 10 | Alternátor |
| 38 | 10 | Jednotka riadenia PGM-CARB, hlavné relé PGM-FI |
| 39 | 20 | Relé ventilátora chladiča |
| R1 | – | |
| R2 | – | |
| R3 | Odpor | |
| R4 | Osvetlenie | |
| R5 | Ventilátor kondenzátora | |
| R6 | – | |
| R7 | Ventilátor chladiča | |
Schéma poistiek a relé – Honda Prelude
Týka sa vozidiel vyrobených v rokoch:
1991, 1992, 1993, 1994, 1995, 1996.
Schéma poistkovej skrinky v kabíne
Blok poistiek sa nachádza za krytom v dolnom ľavom paneli (vedľa opierky na nohy).
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | PGM-FI ECM, hlavné relé PGM-FI, signál štartovacieho motora, pomocná smerovka (obvod kontroly bŕzd) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Hlavné relé PGM-FI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Vyhrievanie sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Relé otvárania strechy, relé zatvárania strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Jednotka ovládania denných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Ovládací panel vyhrievania, systém elektrických zrkadiel, jednotka ovládania ABS, jednotka ovládania 4WS, časovač ventilátora, režim/recirkulácia. Vyhrievané zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Hlavné relé vyhrievania sedadla, relé spojky kompresora klimatizácie, PGM-FI, ECU, relé odvlhčovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Denné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Svetlá smerovky, kontrolky, hodiny, svetlá cúvania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Systém tempomatu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Ovládanie okien vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 16 | 20 | Systém alzacristalli del passeggero |
| 17 | 30 | Systém dei tergicristalli del parabrezza |
| 18 | 10 | Rádio stereo/čítačka kaziet, zapaľovač cigariet |
| 19 | 15 | Relé hlavné PGM-FI, riadiaca jednotka A/T, časovač ventilátora, jednotka ELD |
| 20 | – | – |
| 21 | – | – |
| 22 | 10 | Riadiaca jednotka 4WS, senzory uhla riadenia predné a zadné 4WS |
| 23 | 15 | Jednotka SRS, modul riadenia prevodovky (TCM), PGM-FI, modul riadenia ventilátora chladiča, senzor rýchlosti vozidla (VSS), systém nabíjania |
| 24 | 10 | Jednotka SRS |
| R1 | Smerovky/núdzové svetlá | |
| R2 | Zamykanie strechy | |
| R3 | Motor ventilátora | |
| R4 | Napájanie okna | |
| R5 | Otvorená strecha | |
| R6 | Odvlhčovač zadného skla | |
Schéma poistkovej skrinky v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 31 | 50 | Relé motora ABS |
| 32 | 100 | Distribúcia napájania |
| 33 | 50 | Spínač zapaľovania (BAT) |
| 34 | 40 | Relé odvlhčovača zadného okna |
| 35 | 40 | Relé motora ventilátora |
| 36 | 40 | Vyhrievanie sedadiel, hlavné relé PGM-FI, hmlové svetlá (’94) |
| 37 | 40 | Systém otváracích striech, systém elektrických okien, riadiaca jednotka denných svetiel |
| 38 | 60 | Riadiaca jednotka 4WS |
| 39 | 15 | Smerovky/relé núdzového blikania, núdzové svetlá |
| 40 | 15 | Riadiaca jednotka ABS (B2) |
| 41 | 15 | Klakson, relé klaksonu (s SRS), brzdové svetlá, svetlá zastavenia |
| 42 | 20 | Svetlá polohy, svetlá na prístrojovej doske |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 43 | 10 | Hodiny, audio systém stereo, riadiaca jednotka 4WS, anténa napájania ECM, riadiaca jednotka A/T (TCM), PGM-FI (’94) |
| 44 | 15 | Riadiaca jednotka elektrického zámku |
| 45 | 15 | Motor ventilátora kondenzátora, skupina časovača ventilátora |
| 46 | 15 | Svetlo stropu, relé zapaľovača, svetlo batožinového priestoru, svetlo kľúča na štartovanie, systém zamykania |
| 47 | 15 | Motor ventilátora chladiča |
| 48 | 7,5 | Riadiaca jednotka ABS |
| 49 | 20 | Riadiaca jednotka ABS (B1) |
| 50 | 20 | Pravý svetlomet |
| 51 | 20 | Ľavý svetlomet, kontrolka stretávacích svetiel, relé hmlových svetiel (’94) |
| R1 | Ventilátor chladiča | |
| R2 | Motor čerpadla ABS | |
| R3 | Svetlomet | |
| R4 | Odpor | |
Schéma poistiek a relé – Honda Prelude
Vzťahuje sa na vozidlá vyrobené v rokoch:
1997, 1998, 1999, 2000, 2001.
Schéma poistkovej skrinky v kabíne
Poistková skrinka sa nachádza pod prístrojovou doskou na strane vodiča. Na jej otvorenie otočte ovládačom, ako je znázornené.
| Číslo | Amperáže [A] | Popis |
| 1 | 10 | Relé bezpečnosti ATTS |
| 2 | 7,5 | Hlavné relé PGM-FI, ECM, Systém štartovania |
| 3 | — | Nepoužíva sa |
| 4 | 10 | Hlavné relé PGM-FI, riadiaca jednotka imobilizéra |
| 5 | 10 | Stereo zosilňovač |
| 6 | 15 | Vykurovanie sedadiel (Kanada) |
| 7 | 30 | Otváracia strecha |
| 8 | 7,5 | Riadiaca jednotka denných svetiel (Kanada) |
| 9 | 7,5 | Systém ABS, Ohrievače zrkadiel (Kanada), Zrkadlá napájané, Vykurovanie sedadiel (Kanada), Relé motora ventilátora, Voliteľný konektor C982, Systém ATTS |
| 10 | 15 | Svetlá konzoly, svetlá prístrojovej dosky, parkovacie svetlá, bočné zadné svetlá, zadné svetlá, bezpečnostný systém (Kanada) |
| 11 | 7,5 | Relé ohrievača zadného skla |
| 12 | 7,5 | Riadiaca jednotka denných svetiel (Kanada) |
| 13 | 15 | Smerovky, Núdzové svetlá, Svetlá cúvania, Tempomat, Hodiny, Skupina meradiel, Riadiaca jednotka multiplexu vodiča |
| 14 | 15 | Systém nabíjania, snímač rýchlosti vozidla (VSS), TCM, PGM-FI, systém imobilizéra (predchádzajúci model ’97), systém blokovania, skupina indikátorov, bezpečnostný systém (Kanada) |
| 15 | 20 | Hlavný spínač/motor elektrického okna |
| 16 | 20 | Spínač/motor okna pre cestujúcich |
| 17 | 30 | Motor stierača predného skla, relé stierača, spínač umývača predného skla |
| 18 | 7,5 | Systém audio stereo, relé zásuvky napájania príslušenstva, systém zamykania |
| 19 | — | Nepoužíva sa |
| 20 | — | Nepoužíva sa |
| 21 | 7,5 | Riadiaca jednotka ATTS, relé bezpečnosti ATTS |
| 22 | 10 | 1999-2001: Prijímač bez kľúča |
| 23 | 15 | Jednotka SRS |
| 24 | 10 | Jednotka SRS |
| Relé | ||
| R1 | Relé smeroviek/relé núdzového svetla | |
| R2 | Relé uzatvárania strešného okna | |
| R3 | Relé motora ventilátora | |
| R4 | Relé napájaného okna | |
| R5 | Relé strešného okna | |
| R6 | Relé vyhrievania zadného skla | |
Schéma poistkovej skrinky v motorovom priestore
Poistková skrinka pod kapotou sa nachádza v zadnej časti motorového priestoru na strane cestujúceho. Na jej otvorenie stlačte jazýček, ako je znázornené.
| Číslo | Amperáž [A] | Popis |
| 31 | 30 | Relé motora čerpadla ABS |
| 32 | 100 | Distribúcia napájania (hlavná poistka) |
| 33 | 50 | Spínač zapaľovania (BAT) |
| 34 | 40 | Ohrievač zadného skla |
| 35 | 40 | Ovládanie ventilátora |
| 36 | 50 | Distribúcia napájania |
| 37 | 40 | Distribúcia energie, elektrické okná, otváracia strecha |
| 38 | — | Nepoužíva sa |
| 39 | 10 | Smerovky/núdzové svetlá |
| 40 | 20 | Relé bezpečnosti ABS |
| 41 | 15 | Relé klaksónu, brzdové svetlá, svetlo kľúča zapaľovania, systém zamykania |
| 42 | 20 | Parkovacie svetlá, zadné svetlá, svetlá prístrojovej dosky, svetlá konzoly |
| 43 | 7,5 | Ovládanie automatickej prevodovky, stereo audio, multiplexový kontrolný systém, hodiny, PGM-FI, otváracia strecha, imobilizér, bezpečnostný systém (Kanada) |
| 44 | 10 | Elektrické zámky dverí |
| 45 | 20 | Relé ventilátora kondenzátora, relé spojky kompresora klimatizácie |
| 46 | 15 | 1997-1998: Vnútorné osvetlenie, osvetlenie batožinového priestoru, relé napájania príslušenstva, dátový rozhrannový konektor, vnútorné osvetlenie |
| 10 | 1999-2001: Vnútorné osvetlenie, osvetlenie batožinového priestoru, relé napájania príslušenstva, dátový rozhrannový konektor, vnútorné osvetlenie, napájané zámky dverí | |
| 47 | 20 | Motor ventilátora chladiča |
| 48 | 7,5 | Jednotka riadenia ABS |
| 49 | — | Nepoužíva sa |
| 50 | 20 | Pravý svetlomet, jednotka riadenia denných svetiel (Kanada) |
| 51 | 20 | Ľavý svetlomet, kontrolka diaľkových svetiel (USA), jednotka riadenia denných svetiel (Kanada) |
| Relé | ||
| R1 | Relé ventilátora chladiča | |
| R2 | Relé motora ABS pumpy | |
| R3 | Relé svetlometov | |
| R4 | Relé stmievacieho spínača | |
O Honda Prelude (1982-2001)
Honda Prelude je športové kupé, ktoré sa vyrábalo v rokoch 1982 až 2001. Tento model bol známy svojím elegantným dizajnom a vynikajúcimi jazdnými vlastnosťami. Prelude bola dostupná s rôznymi motorizáciami, vrátane štvorvalcových motorov s objemom od 1.8 do 2.3 litra, pričom niektoré verzie boli vybavené technológiou VTEC, ktorá zvyšovala výkon a efektivitu motora. Vozidlo ponúkalo aj rôzne úrovne výbavy, čo umožňovalo zákazníkom vybrať si model podľa svojich preferencií a potrieb. Honda Prelude bola obľúbená medzi nadšencami športových áut pre svoju spoľahlivosť a schopnosť poskytovať vzrušujúci zážitok z jazdy.
Schéma poistkovej skrinky Honda Prelude
Táto stránka zobrazuje schému poistkovej skrinky pre model Honda Prelude, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Typické umiestnenie poistkovej skrinky v tomto aute je pod kapotou a v priestore pre nohy vodiča. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej obsahu a správne ju udržiavať.
