Honda Odyssey RL5 (2011-2017) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Honda Odyssey (RL5) 2011-2017, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
2011, 2012, 2013, 2014, 2015, 2016, 2017.
Poistky zapaľovača cigariet (zásuvky napájania) v Honda Odyssey sú poistky č. 14 (zásuvka napájania príslušenstva vzadu), č. 15 (zásuvka napájania príslušenstva vpredu (ak sú prítomné)) a č. 27 (zásuvka napájania príslušenstva vpredu) v paneli poistiek na strane spolujazdca.

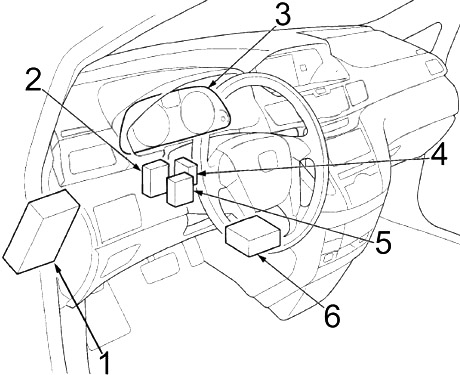

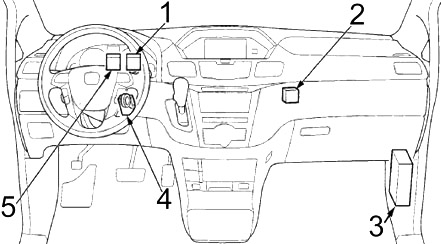

Kabína
- Panel poistiek č. 1
- Riadiaca jednotka systému monitorovania tlaku v pneumatikách (TPMS)
- Modul riadenia smerovky
- Riadiaca jednotka orientácie svetlometov (s HID)
- Riadiaca jednotka senzora parkovania a cúvania
- Jednotka systému zadržiavania (SRS)
- Panel pripojenia vodiča č. 1
- Centrálny panel pripojenia
- Panel poistiek č. 2
- Riadiaca jednotka imobilizéra bez kľúča
- Panel pripojenia vodiča č. 2

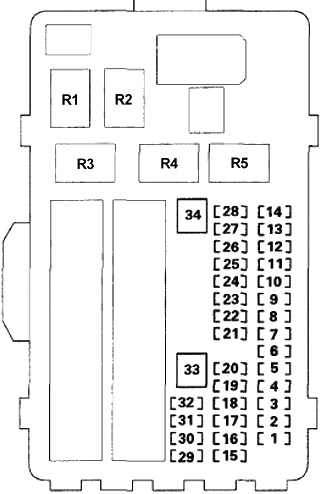

Panel poistiek v kabíne 1
Nachádza sa pod prístrojovou doskou. Poloha poistiek je uvedená na štítku na bočnom paneli.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7,5 | Aktivátor zámku predných dverí pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | Pravý aktivátor zámku posuvných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | Aktivátor zámku dverí vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Aktivátor zámku predných dverí pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Pravý aktivátor zámku posuvných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Aktivátor zámku dverí vodiča (relé napájania zámku dverí (DR UNLOCK)), relé napájania zámku dverí (DR UNLOCK) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Poistky (rozvodná poistková skrinka v kabíne č. 1): č. 1, 2, 3, 4, 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Možnosť HAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Riadiaca jednotka ľavých posuvných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Poistky (rozvodná poistková skrinka batožinového priestoru): č. 12, 13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Relé cúvacej rýchlosti, automatické zatemnenie vnútorného zrkadla, elektrický kompas, riadiaca jednotka smerovky, cúvacie svetlá, integrovaná riadiaca jednotka multiplex (MICU), riadiaca jednotka parkovacieho senzora a cúvacej rýchlosti, riadiaca jednotka elektrického zrkadla, riadiaca jednotka výkonu sedadla, elektromagnet zámku prevodovky, riadiaca jednotka systému monitorovania tlaku pneumatík (TPMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | Poistky (rozvodná poistková skrinka motora č. 1): č. 3, 4, 5, 6, 7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Audio Display – riadiaca jednotka USB adaptéra, audio jednotka, audio navigačná jednotka, relé napájania príslušenstva v batožinovom priestore, relé napájania príslušenstva predných dolných, relé napájania príslušenstva predných horných, predný mikrofón aktívneho potlačenia hluku (ANC), predný mikrofón HFL-ANC, navigačný displej, ovládací gombík rozhrania, zámková cievka kľúča, zadný mikrofón s aktívnym potlačením hluku (ANC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Riadiaca jednotka systému pohonu – PCM, signál štartéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Motor elektricky nastaviteľného predného sedadla vodiča (spínač nastavenia sedadla vodiča), motor posuvného sedadla vodiča (spínač nastavenia sedadla vodiča), riadiaca jednotka HandsFreeLink, riadiaca jednotka elektrického sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Riadiaca jednotka/tichý ovládač otváracieho strešného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Relé ľavého zadného okna, spínač ľavého zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Inteligentný vstupný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Hlavný spínač napájania okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Čerpadlo paliva (hlavné relé PGM-FI č. 2), riadiaca jednotka imobilizéra bez kľúča, modul riadenia pohonného systému – PCM (IG1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Poistky (skriňa poistiek v kabíne č. 1): č. 19, 20, 21, 22, 23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 7,5 | Modulátor-riadiaca jednotka VSA, senzor zrýchlenia uhla naklonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 7,5 | Detektor elektrického zaťaženia (ELD), spínač polohy pedála brzdy, modul riadenia pohonného systému (PCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 7,5 | Modul riadenia pohonného systému – PCM (STRLD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 7,5 | Relé spínania kompresora klimatizácie, relé ventilátora kondenzátora klimatizácie (dióda A/C), modul invertora klimatizácie, automatické zatienenie vnútorného zrkadla, jednotka klimatizácie, motor chladiča, relé riadenia ventilátora (dióda A/C), relé motora predného ventilátora, jednotka riadenia HVAC, jednotka riadenia elektrického zrkadla, hlavný spínač elektrického okna, ovládací panel zadnej klimatizácie, jednotka riadenia zadnej klimatizácie, relé motora zadného ventilátora, relé odvlhčovača zadného okna, relé vyhrievania sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 7,5 | Denné svetlá (DRL), modul riadenia relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 7,5 | Zámok tlačidiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 7,5 | Motor bedrového opierky vodiča (spínač bedrovej opierky vodiča) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 7,5 | Jednotka riadenia systému monitorovania tlaku pneumatík (TPMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 20 | Elektrický motor na spúšťanie zadného sedadla vodiča, spínač nastavenia sedadla vodiča, motor naklonenia sedadla vodiča, jednotka riadenia elektrického sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 40 | Jednotka riadenia ľavých posuvných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Vypínanie štartovania č. 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Vypínanie štartovania č. 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | PGM-FI Hlavné č. 2 (Čerpadlo paliva) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Zapaľovanie (vypínanie IG2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Zapaľovanie (vypínanie ACC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Quadro poistiek v kabíne č. 2
Nachádza sa v dolnom bočnom paneli. Odstráňte kryt na otvorenie.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Zosilňovač zvuku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Relé zadného pravého okna, spínač zadného pravého okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Riadiaca jednotka podpery motora (relé riadenia aktívnej podpery motora (ACM)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Riadiaca jednotka vyhrievania sedadla (relé vyhrievača sedadla) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Motor posúvania predného sedadla pasažiera (spínač nastavenia predného sedadla pasažiera) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Elektrický motor sklonu predného sedadla pasažiera (spínač nastavenia predného sedadla pasažiera) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Riadiaca jednotka posuvných dverí vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Zásuvka napájania príslušenstva v batožinovom priestore (relé zásuvky napájania príslušenstva v batožinovom priestore) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Zásuvka napájania predných dolných príslušenstiev (relé zásuvky napájania prednej konzoly) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 20 | Spínač okna predného pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Jednotka systému dodatočnej ochrany (SRS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7,5 | Relé riadenia aktívneho systému podpory motora (ACM), jednotka riadenia podpory motora, jednotka riadenia posuvných dverí vpravo, jednotka riadenia vykurovania sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | Jednotka riadenia orientácie svetlometov (s HID) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 7,5 | Indikátor deaktivácie airbagu predného pasažiera, modul systému detekcie pasažierov (ODS), modul systému dodatočnej ochrany (SRS), poistka (rozvádzač poistiek v kabíne č. 1): č. 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 7,5 | Osvetlenie: Osvetlenie panelu indikátora polohy prevodovky A/T, audio modul, audio modul, lampa spínača BSI OFF, modul klimatizácie, lampa spínača chladničky, lampa v priestore pre nohy vodiča, lampa spínača napájania zadného dverí vodiča, lampa v odkladacej schránke, lampa spínača výstražného svetla, jednotka riadenia HVAC, jednotka HomeLink, spínač vnútorného osvetlenia, spínač napájania posuvných dverí stĺpika B vľavo, spínač svetla senzora parkovania a cúvania, svetlo v priestore pre nohy pasažiera, svetlo spínača napájania posuvných dverí, panel ovládania zadnej klimatizácie, ovládač vzadu a displej, skupina zásuvky pomocného napájania Res, spínač napájania posuvných dverí stĺpika B vpravo, svetlá spínačov na volante, lampa spínača VSA OFF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Zásuvka napájania predných doplnkových zariadení (relé zásuvky napájania predných doplnkových zariadení) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Vyhrievanie sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Pravé zadné okno | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Aktívne riadenie podpory motora (ACM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Zásuvka napájania doplnkov v nákladnom priestore | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Zásuvka napájania predných dolných doplnkov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Zásuvka napájania predných horných doplnkov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Quadro relè dell’kabína
| Číslo | Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R1 | Vnútorné osvetlenie deaktivované | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Motor predného ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
