Honda Odyssey RL3/RL4 (2005-2010) – poistková skrinka
V tomto článku nájdete diagramy poistkovej skrinky Honda Odyssey (RL3/RL4) 2005-2010, získate informácie o polohe panelov poistiek v aute a naučíte sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Honda Odyssey RL3/RL4
Vzťahuje sa na vozidlá vyrobené v rokoch:
2005, 2006, 2007, 2008, 2009, 2010.
Za zapaľovač cigariet (zásuvky napájania) v Honda Odyssey zodpovedajú poistky 9 (predná zásuvka príslušenstva), 12 (od roku 2006: zadná zásuvka príslušenstva) v paneli poistiek prístrojovej dosky na strane vodiča a poistka 9 (2005-2006: Zásuvka príslušenstva) v paneli poistiek prístrojovej dosky na strane pasažiera.

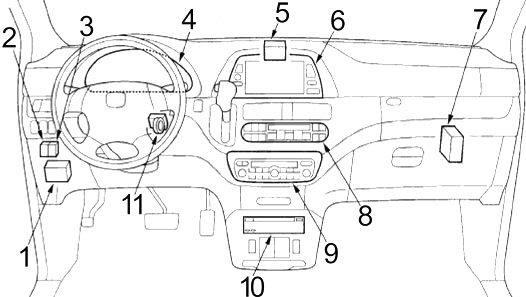

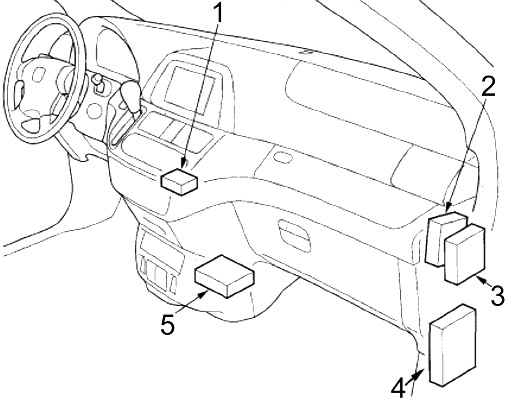

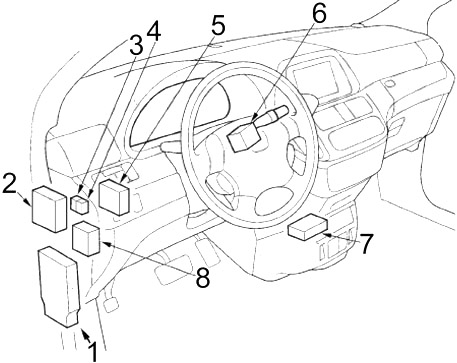

Kabína
- Panel poistiek č. 1
- Riadiaca jednotka senzora parkovania/reverz
- Relé nastaviteľné pre predný pedál
- Relé nastaviteľné pre zadný pedál
- Riadiaca jednotka automatického osvetlenia
- Riadiaca jednotka kombinovaného spínača
- Riadiaca jednotka HandsFreeLink (2008-2010)
- Riadiaca jednotka denných svetiel (2008-2010)
- 2008-2010 (USA): Jednotka Imoes
- Relé otvárania strechy
- Relé zatvárania strechy
- Modul riadenia smerovky
- 2008-2010 (Ca): Jednotka Imoes
- Displej navigácie alebo zvuková jednotka
- Riadiaca jednotka klimatizácie vpredu
- Ovládací panel klimatizácie alebo ovládací panel klimatizácie
- Zvuková jednotka (systém prémiového zvuku)
- Jednotka DVD prehrávača
- Riadiaca jednotka imobilizéra-prijímača
- Aktívna jednotka riadenia hluku
- Zosilňovač zvuku (systém prémiového zvuku)
- Riadiaca jednotka podpory motora
- Štyri poistky č. 2
- Jednotka systému zadržiavania (SRS)

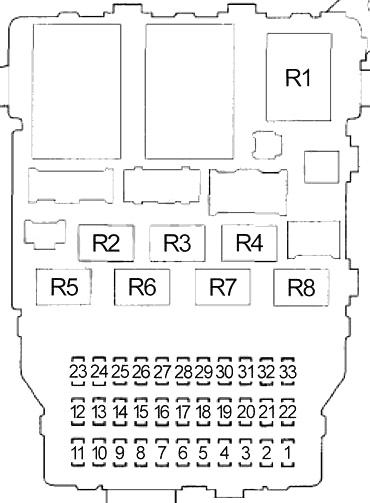

Štyri poistky v kabíne 1

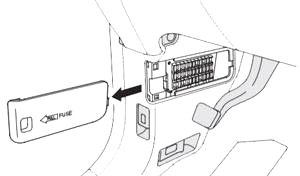

Nachádza sa pod prístrojovou doskou na strane vodiča.
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7,5 | 2008-2010: Riadiaca jednotka systému monitorovania tlaku pneumatík (TPMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Cievky zapaľovania, riadiaca jednotka systému pohonu – PCM (hlavné relé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Relé denných svetiel, riadiaca jednotka denných svetiel (2008-2010), integrovaná riadiaca jednotka Multiplex (MICU) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Senzory pomeru vzduch-palivo (A/F), sekundárne vyhrievané kyslíkové senzory (HO2S) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Audio jednotka, XM prijímač, navigačná jednotka (s navigáciou), DVD prehrávač (so systémom zábavy vzadu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Ambientné svetlo, svetlo v priestore pre náklad, svetlo na privítanie dverí vodiča, svetlo na privítanie dverí predného pasažiera, svetlo kozmetického zrkadla vodiča, svetlo kozmetického zrkadla predného pasažiera, individuálne predné mapové svetlo, individuálne zadné mapové svetlo vľavo, individuálne zadné mapové svetlo vpravo. Lampa spínača napájania vzadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Riadiaca jednotka kombinovaného spínača, riadiaca jednotka multiplexu dverí, riadiaca jednotka smerovky, riadiaca jednotka imobilizéra-prijímača, navigačný displej (s navigáciou), navigačná jednotka (s navigáciou), riadiaca jednotka posuvných dverí vľavo, riadiaca jednotka posuvných dverí vpravo, napájanie riadiacej jednotky zadného dverí, riadiaca jednotka elektrického sedadla, integrovaná riadiaca jednotka Multiplex (MICU), riadiaca jednotka zadného MICU, riadiaca jednotka HandsFreeLink (2008-2010), jednotka Imoes (2008-2010), riadiaca jednotka elektrických zrkadiel (2008-2010 — Touring) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | 2005-2007: Zásuvka napájania príslušenstva vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2008-2010: Zásuvka napájania príslušenstva vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Jednotka systému zadržiavania doplnkového (SRS), jednotka senzora hmotnosti pasažiera, jednotka systému detekcie polohy pasažiera (OPDS) (2005-2007), jednotka systému detekcie pasažiera (ODS) (2008-2010) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Motor stierača predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Relé zásuvky napájania zadného príslušenstva, osvetlenie priestoru pre náklad | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Riadiaca jednotka posuvných dverí vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Riadiaca jednotka elektrického sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Relé nastaviteľných pedálov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Riadiaca jednotka elektrického sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Riadiaca jednotka elektrického zadného dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Alternátor, spínač polohy pedála brzdy, elektrický modul senzora zaťaženia (ELD), ventil na vyprázdnenie absorbéra pár paliva (EVAP), riadiaca jednotka modulačného VSA, riadiaca jednotka systému pohonu – PCM (VBSOL a IG1 ACC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Čerpadlo paliva, riadiaca jednotka imobilizéra-prijímača, riadiaca jednotka systému pohonu – PCM (IG1), jednotka Imoes (2008-2010) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Motor umývača okien, relé motora stierača zadného skla, motor stierača zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | Elektromagnet blokovania prevodovky A/T, riadiaca jednotka automatického osvetlenia, riadiaca jednotka kombinovaného spínača, riadiaca jednotka senzora parkovania a cúvania, modul riadiacej jednotky smeroviek, riadiaca jednotka montáže motora, spínač napájania zrkadiel, modul riadiacej jednotky relé, riadiaca jednotka napájania sedadla, napájanie riadiacej jednotky posuvných dverí vľavo, riadiaca jednotka posuvných dverí vpravo, riadiaca jednotka elektrického zadného dverí, riadiaca jednotka systému monitorovania tlaku pneumatík (TPMS), integrovaná riadiaca jednotka Multiplex (MICU), zadný MICU, riadiaca jednotka denných svetiel (2008-2009 USA), elektrický kompas (turistika bez navigačného systému), riadiaca jednotka elektrického zrkadla (2008-2009 Touring), riadiaca jednotka senzora parkovania a cúvania (2008-2010) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 10 | Jednotka dodatočného zadržiavania (SRS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 7,5 | Dióda ventilátora chladiča, modul riadenia systému pohonu – PCM (LAF R) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Spínač okna zadného ľavého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Spínač okna zadného pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | Spínač okna predného pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Jednotka multiplex riadenia dverí, spínač okna predného vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20 | Relé otvorenia/zatvorenia strešného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Jednotka invertora AC, jednotka automatického riadenia osvetlenia, motor nastaviteľných pedálov, jednotka riadenia klimatizácie, relé motora ventilátora, modul riadenia systému pohonu – PCM (FAN L a ACC L), jednotka riadenia klimatizácie zadnej, aktuátory zrkadiel s pohonom, relé vyhrievania sedadiel, panel riadenia klimatizácie prednej, panel riadenia klimatizácie zadnej, motor riadenia recirkulácie, automatické zatienenie vnútorného zrkadla (s automatickým zatienením vnútorného zrkadla) (2007-2010), monitor spätného pohľadu (2007-2010), aktuátory elektrických zrkadiel (2007-2010), poistka : č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | 2008-2010: Modul riadenia systému pohonu (PCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Aktívna jednotka riadenia hluku, audio jednotka, audio zosilňovač (so systémom prémiového audia), skupina pomocného zdroja (so systémom zábavy vzadu), zásuvka napájania príslušenstva vodiča, jednotka DVD prehrávača (so systémom zábavy vzadu), spínač zapnutia, navigačná jednotka, displej navigácie, relé zásuvky napájania príslušenstva pasažiera (2005-2007), integrovaná multiplexová riadiaca jednotka (MICU), relé zásuvky napájania príslušenstva vodiča, jednotka riadenia HandsFreeLink (2008-2010) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – | 7,5 | 2008-2010: Modul riadenia systému pohonu (PCM), signál motora štartéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Smerovky a núdzové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Cievka zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | PGM-FI Hlavná č. 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Zásuvka napájania príslušenstva vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | PGM-FI Hlavná č. 2 (Čerpadlo paliva) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Podrelé PGM-FI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Zastavenie štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

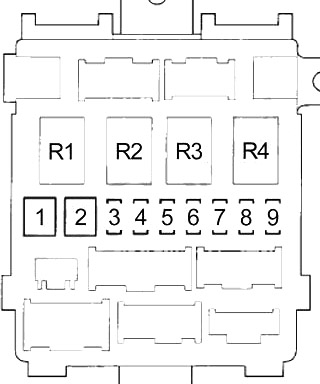

Štyri poistky v kabíne č. 2
Nachádza sa pod prístrojovou doskou na strane cestujúceho. Na otvorenie ťahajte za pravý okraj krytu.
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30 | Relé motora ventilátora zadného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Relé kontroly aktátora klapky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Aktátor zámku posuvných dverí na ľavej strane, integrovaná riadiaca jednotka Multiplex (MICU) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Spínač vyhrievania sedadla vodiča, spínač vyhrievania sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Displej navigácie, zariadenie navigácie, osvetlenie popolníka, audio zariadenie, spínač diaľkového ovládania rádia, kombinovaný spínač tempomatu, ovládací panel klimatizácie, spínač elektrických posuvných dverí, DVD prehrávač (so systémom zábavy vzadu), kontrolér a displej vzadu (so systémom zábavy vzadu), osvetlenie zásuvky odkladacej schránky, spínač osvetlenia kabíny vodiča, spínač zastavenia, spínač VSA OFF, spínač nastaviteľného pedálu, spínač senzora parkovania/reverznej jazdy, spínač napájania zadného veka, spínač otváracieho strešného okna, spínač vyhrievania sedadla vodiča, spínač vyhrievania sedadla pasažiera, spínač výstražného signálu, spínač hlasovej kontroly HFL (2008-2010 Touring) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Jednotka kontroly posuvných dverí na pravej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | 2005-2007: Zásuvka napájania príslušenstva pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Kontrola podpory motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Elektronický systém kontroly klapky (ETCS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Vyhrievanie sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | 2005-2007: Zásuvka napájania príslušenstva pasažiera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

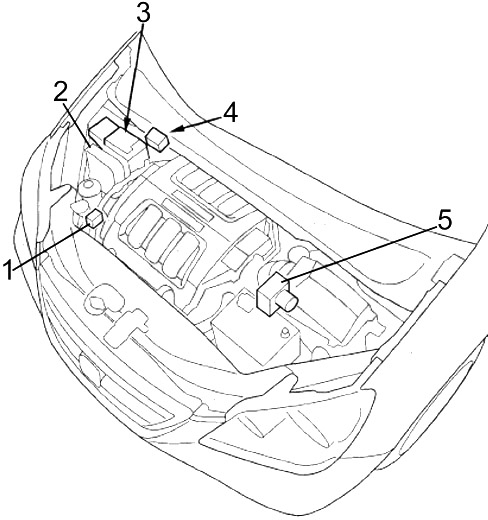

Motor
- Štyri relé
- Modul riadenia systému pohonu (PCM)
- Štyri poistky №1
- Štyri poistky №2
- Jednotka riadenia modulátora VSA

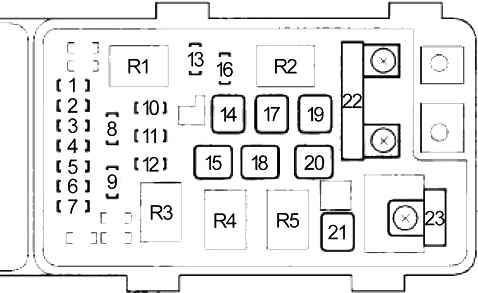

Štyri poistky 1

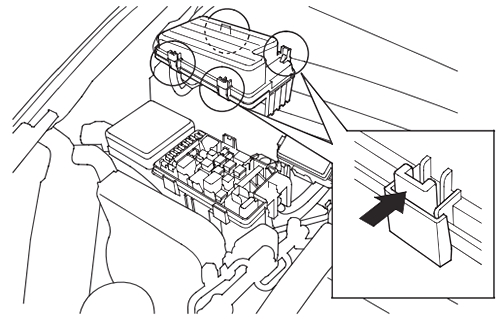

Hlavné schéma poistiek pod kapotou sa nachádza na strane cestujúceho. Aby ste ho otvorili, stlačte jazýčky, ako je znázornené.
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Faro sinistro (fari anabbaglianti) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Sbrinatore lunotto posteriore, blokovanie riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Faro sinistro (fari abbaglianti) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Luce ambiente, luce di posizione anteriore sinistra, luce di posizione anteriore destra, luce posteriore sinistra, luce targa sinistra, luce posteriore destra, luce targa destra, luce posteriore interna destra, spínač pamäte polohy vodiča, svetlo spínača elektrického zrkadla, panel ovládania klimatizácie vzadu, konektor osvetlenia prívesu, blokovanie riadenia, modul ovládania relé, poistka: č. 7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Faro destro (fari abbaglianti) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Faro destro (fari anabbaglianti) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Luce retromarcia, blokovanie riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Konektor dát (DLC), modul ovládania systému pohonu (PCM), relé hlavné PGM-FI č. 1, relé hlavné PGM-FI č. 2, senzor polohy vačkového hriadeľa (CMP), senzor polohy kľukového hriadeľa (CKP) A/B, vstrekovače, poistka: č. 23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Motore ventilatore condensatore klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Relé riadenia ventilátora, motor ventilátora chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Spojka kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Blokovanie zapaľovania, spínač polohy pedála brzdy, klaksón nízky, klaksón vysoký, blokovanie riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Sbrinatore lunotto posteriore, jednotka riadenia multiplex vzadu (MICU) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 40 | Poistka (panel poistiek v kabíne č. 1): č. 5, 6, 7, 8, 9; Poistka (panel poistiek vo motorovom priestore): č. 7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 15 | Smerovky/relé núdzového svetla, spínač výstražného signálu a indikátor deaktivácie airbagu pasažiera, konektor osvetlenia prívesu (YOP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Modulátor VSA-riadiaca jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | Modulátor VSA-riadiaca jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Poistka (panel poistiek v kabíne č. 1): č. 1, 2, 3, 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 40 | Poistka (panel poistiek v kabíne č. 1): č. 12, 14, 15, 16, 17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 40 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 120 | Alternátor, poistka (panel poistiek motorový priestor): č. 1, 3, 4, 5, 6, 8, 9, 10, 11, 12, 14, 15, 19, 20, 21, 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | Poistka (panel poistiek v kabíne č. 2): č. 1, 2, 3, 4, 5, 6, 8, 9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 50 | Zámok zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | s bezpečnostným systémom: relé elektrického okna, poistka (panel poistiek v kabíne č. 1): č. 27, 28 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | bez bezpečnostného systému: relé elektrického okna, poistka (panel poistiek v kabíne č. 1): č. 27, 28 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Ventilátor kondenzátora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Ohrievač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Motor ventilátora predného | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

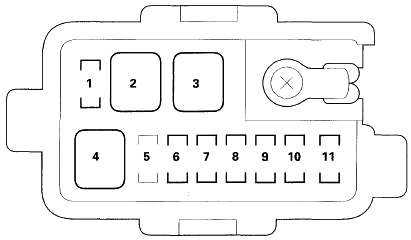

Štyri poistky 2
Ďalšia poistková skrinka pod kapotou sa nachádza za hlavnou poistkovou skrinkou.
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 | Jednotka riadenia posuvných dverí vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 40 | Jednotka riadenia posuvných dverí vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 | Jednotka riadenia elektrického zadného veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Zosilňovač zvuku (s prémiovým audio systémom) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Jednotka invertora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Relé svetla proti hmle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | EX-L, Touring (3.5L J35A7): Jednotka riadenia podpory motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 7,5 | 2005-2007: Jednotka riadenia systému monitorovania tlaku pneumatík (TPMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2008-2010: Motor nastavenia predného sedadla spolujazdca (spínač nastavenia predného sedadla spolujazdca) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | 2008-2010: Motor elektrického sklonu predného sedadla spolujazdca (spínač nastavenia predného sedadla spolujazdca) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Kontrolér a displej vzadu (s systémom zábavy vzadu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Štyri relé
| Číslo | Relé |
|---|---|
| R1 | Kanada (2005-2006): Kontrola ventilátorov |
| Kanada (2007-2010): Svetlo proti hmle | |
| R2 | – |
| R3 | USA: Kontrola ventilátorov |
| Kanada: Denné svetlá | |
| R4 | Svetlá proti hmle |
| Kanada (2007-2010): Kontrola ventilátorov |

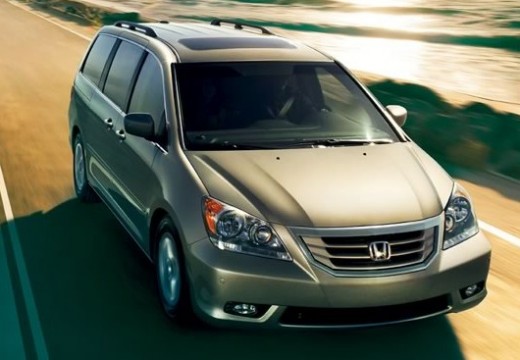

O Honda Odyssey RL3/RL4 (2005-2010)
Honda Odyssey RL3/RL4, vyrábaná v rokoch 2005 až 2010, je obľúbeným modelom medzi rodinnými minivanmi. Tento model je známy svojou priestrannosťou, pohodlným interiérom a spoľahlivosťou. Honda Odyssey RL3/RL4 ponúka rôzne možnosti motorizácie, vrátane výkonného 3.5-litrového V6 motora, ktorý poskytuje dostatočný výkon pre každodenné jazdenie aj dlhšie cesty. Vozidlo je vybavené modernými technológiami a bezpečnostnými prvkami, ktoré zvyšujú komfort a bezpečnosť cestujúcich. Jeho flexibilný interiér umožňuje jednoduché prispôsobenie podľa potrieb rodiny, čo robí z tohto modelu ideálnu voľbu pre tých, ktorí potrebujú spoľahlivé a priestranné vozidlo.
Schéma poistkovej skrinky Honda Odyssey RL3/RL4
Táto stránka zobrazuje schému poistkovej skrinky pre model Honda Odyssey RL3/RL4. V tomto vozidle sú poistkové skrinky zvyčajne umiestnené pod prístrojovou doskou a v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo je nevyhnutné pre správnu údržbu a opravy. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému vozidla. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej schéme a umiestnení jednotlivých poistiek.
