Honda Crosstour (2011-2015) – poistková skrinka
V tomto článku nájdete diagramy poistkovej skrinky Honda Crosstour 2011-2015, získate informácie o polohe panelov poistiek vnútri auta a naučíte sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Honda Crosstour
Týka sa vozidiel vyrobených v rokoch:
2011, 2012, 2013, 2014, 2015.
Poistky zásuvky zapaľovača cigariet (zásuvky napájania) v Honda Crosstour sú poistka č. 23 (zásuvka napájania príslušenstva vpredu) v poistkovej skrinke prístrojovej dosky na strane vodiča a poistky č. 12 (2012: zásuvka napájania príslušenstva konzoly), č. 16 (zaťaženie oblasti zásuvky napájania príslušenstva) v poistkovej skrinke prístrojovej dosky na strane pasažiera.

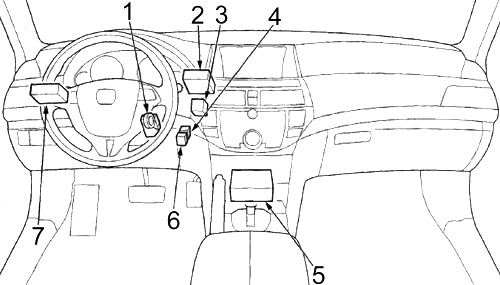

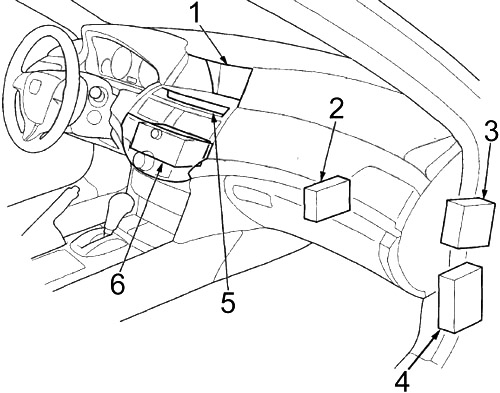

Kabína
- Jednotka riadenia HandsFreeLink
- Poistková skrinka č. 1
- Integrovaná jednotka riadenia multiplexu vodiča (MICU)
- Pripojovacia skrinka vodiča
- Modul riadenia smeroviek
- Displej navigácie
- Klimatizácia (so systémom navigácie)
- Audio zosilňovač
- Poistková skrinka č. 2 / Integrovaná jednotka riadenia multiplexu pasažiera (MICU)
- Dodatočný audio/HVAC displej (so systémom navigácie)
Jednotka klimatizácie (bez systému navigácie) - Audio jednotka
- Imobilizér – jednotka riadenia bez kľúča
- Jednotka riadenia systému monitorovania tlaku v pneumatikách (TPMS)
- Centrálny pripojovací blok
- Relé zásuvky napájania príslušenstva vo vnútri motorového priestoru
- Jednotka systému zadržiavania doplnkového (SRS)
- Relé zásuvky napájania príslušenstva konzoly
- Jednotka riadenia podpory motora
Poistková skrinka v kabíne 1
Nachádza sa pod prístrojovou doskou. Polohy poistiek sú uvedené na štítku pod prístrojovou doskou.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | Jednotka riadenia elektrického sedadla (so systémom pamäte polohy vodiča (DPMS)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Relé motora stierača zadného skla, relé motora stierača predného skla, motor stierača predného/zadného skla (relé motora stierača) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Motor stierača zadného skla (relé motora stierača zadného skla), relé motora stierača predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Automatické zatemnenie vnútorného zrkadla, Rela Rela, Integrovaná riadiaca jednotka multiplexu vodiča (MICU), núdzové svetlo, elektrický kompas, modul riadenia smeroviek, jednotka navigácie, Integrovaná riadiaca jednotka multiplexu pasažiera (MICU), elektromagnetický zámok prevodovky, systém monitorovania tlaku v pneumatikách (TPMS) riadiaca jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Modulátor-modul VSA, senzor zrýchlenia rýchlosti sklonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Relé riadenia aktívneho aktivovania podpory motora (ACM), alternátor, spínač polohy pedála brzdy, modul riadenia systému prevodovky – PCM (VBSOL), senzor elektrického zaťaženia (ELD), riadiaca jednotka podpory motora, ventil na odvodnenie nádrže výparov paliva (EVAP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | 3.5L (J35Z): Modul riadenia systému prevodovky – PCM (STS – Signál štartéra) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Modul riadenia systému prevodovky – PCM (IG1), čerpadlo paliva (hlavné relé PGM-FI č. 2), riadiaca jednotka bez kľúča imobilizéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Modul riadenia systému prevodovky – PCM (VBSOL2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Jednotka systému zadržiavania doplnkového (SRS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Indikátor deaktivácie airbagu predného pasažiera, modul systému detekcie pasažierov (ODS), modul systému doplnkovej bezpečnosti (SRS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | 3.5L (J35Z): Jednotka riadenia podpory motora (relé riadenia aktívneho aktivovania podpory motora (ACM)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Denné svetlá (DRL), integrovaná riadiaca jednotka multiplexu vodiča (MICU) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Relé spojky kompresora klimatizácie, relé ventilátora kondenzátora klimatizácie (3,5 l), audio-HVAC displej, pod-displej audio-HVAC, relé motora ventilátora, riadiaca jednotka klimatizácie, riadiaca jednotka multiplexu dverí, spínač klimatizácie vodiča, sedadlo vodiča spínač vyhrievania, relé riadenia ventilátora, spínač vyhrievania sedadla predného pasažiera, navigačný displej, spínač klimatizácie pre pasažiera, spínač napájania zrkadiel, relé odmrazovača zadného skla, riadiaca jednotka HVAC (2,4 l), zrkadlo s displejom kamery cúvania, relé ventilátora chladiča (2,4 l) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Integrovaná riadiaca jednotka multiplexu vodiča (MICU) (zámok kľúča ACC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 7,5 | Modul audio, displej Audio-HVAC, pomocný displej Audio-HVAC, relé zásuvky napájania príslušenstva v batožinovom priestore, relé zásuvky napájania príslušenstva konzoly, relé zásuvky napájania príslušenstva predných, predný mikrofón HFL-ANC/aktívna kontrola zvuku, predný mikrofón HFL-Navigácia-ANC/aktívna kontrola zvuku, jednotka riadenia HandsFreeLink, ovládanie rozhrania, cievka zámku kľúča, navigačný displej, navigačná jednotka, jednotka riadenia elektrického sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Elektrický motor na spúšťanie sedadla predného vodiča, motor posúvania sedadla vodiča, spínač nastavenia sedadla vodiča, jednotka riadenia elektrického sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Jednotka riadenia/motor otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Elektrický motor na spúšťanie sedadla vodiča, spínač nastavenia sedadla vodiča, motor sklonu sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Motor okna zadného ľavého, spínač zadného ľavého okna, relé elektrického okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Zásuvka napájania príslušenstva predná (relé zásuvky napájania príslušenstva) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Jednotka riadenia multiplexu dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Aktuátor zámku dverí vodiča, aktuátor zámku nádrže na palivo, aktuátor zámku zadných ľavých dverí, relé elektrického zámku, aktuátor uvoľnenia zadného veka, relé aktuátora uvoľnenia zadného veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Svetlomet predný ľavý, integrovaná jednotka riadenia multiplexu vodiča (MICU), relé predného svetlometu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Svetlo polohy predné ľavé, bočné obrysové svetlo predné ľavé, zadné svetlo ľavé, osvetlenie evidenčného čísla, zadné svetlo pravé, relé zadných svetiel, integrovaná jednotka riadenia multiplexu vodiča (MICU) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Diaľkové svetlo svetlometu ľavého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 7,5 | Jednotka riadenia systému monitorovania tlaku v pneumatikách (TPMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Svetlá stretávacieho svetlometu ľavého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 7,5 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | PGM-FI Hlavné č. 2 (Čerpadlo paliva) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zásuvka napájania príslušenstva predná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Zastavenie štartovania č. 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v kabíne č. 2
Nachádza sa v dolnom bočnom paneli. Odstráňte kryt na otvorenie. Polohy poistiek sú uvedené na kryte poistkovej skrinky.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Pravé diaľkové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Pravé predné svetlo, pravé bočné obrysové svetlo, relé zadných svetiel, poistka (poistková skrinka č. 2) č. 6, integrovaný riadiaci modul multiplexu pre cestujúcich (MICU) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Pravé predné svetlo, relé diaľkových svetiel, integrovaný riadiaci modul multiplexu pre cestujúcich (MICU) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Pravé stretávacie svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Osvetlenie panelu indikátora polohy prevodovky A/T, ambientné osvetlenie, kontrolka displeja audio-HVAC, kontrolka pod-displeja audio-HVAC, kontrolka klimatizácie, kontrolka spínača vyhrievania sedadla vodiča, spínač klimatizácie vodiča, kontrolka spínača vyhrievania predného sedadla pasažiera, svetlo odkladacej schránky, spínač systému núdzového varovania/kontrolka deaktivácie airbagu pasažiera, jednotka HomeLink, kontrolka spínača na otváracej streche, navigačný displej, navigačná jednotka, spínač klimatizácie pre pasažiera, kontrolky spínačov na volante, kontrolka spínača VSA OFF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Motor sklonu sedadla predného pasažiera, spínač nastavenia sedadla predného pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Motor posúvania sedadla predného pasažiera, spínač nastavenia sedadla predného pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Aktuátor zámku dverí predného pasažiera, relé elektrického zámku dverí, aktuátor zámku zadných dverí vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 11 | 20 | Motor okna zadného pravého, spínač okna zadného pravého |
| 12 | 15 | Zásuvka napájania príslušenstva konzoly (relé zásuvky napájania príslušenstva konzoly) |
| 13 | 20 | Spínač okna predného pasažiera |
| 14 | – | – |
| 15 | 20 | Audio zosilňovač |
| 16 | 15 | Zásuvka napájania príslušenstva v priestore pre cestujúcich (relé zásuvky napájania príslušenstva v priestore pre cestujúcich) |
| 17 | – | – |
| 18 | 10 | Motor bedrového podpory vodiča, spínač bedrového podpory vodiča |
| 19 | 15 | Vyhrievanie sedadla vodiča, relé vyhrievania sedadla, vyhrievanie sedadla predného pasažiera |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |

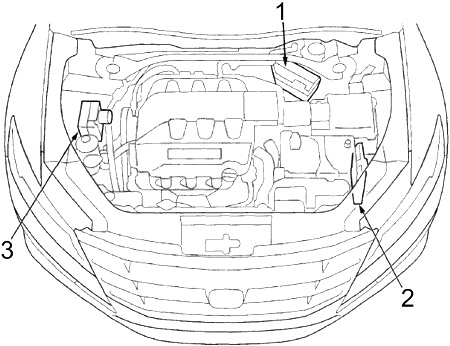

Compartiment motoru
- Poistková skrinka
- Modul riadenia systému prenosu (PCM)
- Jednotka riadenia modulátora SA
Schéma poistkovej skrinky v motorovom priestore
Nachádza sa blízko nádrže na brzdovú kvapalinu. Stlačte západky, aby ste otvorili skrinku.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1,1 | 120 | 3.5L (J35Z): Batéria, napájanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 2,4 l (K24A): Batéria, napájanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.2 | 40 | Poistka (poistková skrinka v kabíne č. 2): č. 8, 9, 10, 11, 12, 13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2,1 | 70 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2,2 | 40 | Modulátor VSA-riadiaca jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2,3 | 30 | Modulátor VSA-riadiaca jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2,4 | 40 | Poistka (poistková skrinka v kabíne č. 2): č. 15, 16, 17, 18, 19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2,5 | 30 | Motor stierača svetlometov, relé stierača svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2,6 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3.1 | 50 | Zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3.2 | 40 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3,3 | 30 | Poistka (poistková skrinka v kabíne č. 2): č. 1, 2, 3, 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3.4 | 60 | Poistka (poistková skrinka v kabíne č. 1): č. 14, 19, 20, 21, 22, 23, 24, 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3,5 | 30 | Poistka (poistková skrinka v kabíne č. 1): č. 26, 27, 28, 29, 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3,6 | 30 | Motor ventilátora chladiča, relé ventilátora chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3,7 | 30 | Motor predného stierača, relé motora predného stierača, relé intermitentného motora predného stierača, relé vysokého/nízkeho úrovne predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3,8 | 30 | 3.5L (J35Z): Motor ventilátora kondenzátora klimatizácie, relé ventilátora kondenzátora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 75 | Relé ventilátora chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 40 | Relé odmrazovača zadného okna, dolný odmrazovač zadného okna, kondenzátor na zníženie hluku, horný odmrazovač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | 2.4L (K24A): Relé ventilátora kondenzátora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Spínač upozornenia, integrovaná riadiaca jednotka multiplexu vodiča (MICU) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Spínač brzdového svetla, spínač polohy brzdového pedála, modul riadenia systému prenosu – PCM, brzdové svetlo vysokej výšky, relé klaksónu, konektor osvetlenia prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Relé cievky štartovania, cievky štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Podrelé PGM-FI, ventil na odvod pár paliva (EVAP), senzor pomeru vzduch-palivo predný (A/F), vyhrievaný sekundárny kyslíkový senzor predný (HO2S) (bank 1, senzor 2), pomer palivo-zadný vzduch (A/F) senzor (bank 2, senzor 1), vyhrievaný sekundárny kyslíkový senzor zadný (HO2S) (bank 2, senzor 2), poistka č. 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | audio modul, displej AUDIO-HVAC modul, dodatočný AUDIO-HVAC modul, osvetlenie cúvania, dátový rozhranný konektor (DLC), multiplexová riadiaca jednotka v dverách, vonkajšie osvetlenie v dverách vodiča, integrovaná multiplexová riadiaca jednotka vodiča (MICU), predný HFLANC/mikrofón aktívneho ovládania zvuku, predný HFL-Navigácia-ANC/aktívne ovládanie zvuku, čítacia lampa v predných dverách pasažiera, riadiaca jednotka smeroviek, riadiaca jednotka HandsFreeLink, riadiaca jednotka bezkľúčového imobilizéra, navigačná displejová jednotka, navigačná jednotka, integrovaná multiplexová riadiaca jednotka pasažiera (MICU), riadiaca jednotka elektricky nastaviteľného zrkadla, riadiaca jednotka elektricky nastaviteľného sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Osvetlenie pohodlia, osvetlenie kozmetického zrkadla vodiča, jednotka HomeLink, osvetlenie kľúča zapaľovania, individuálne mapové osvetlenie, osvetlenie ľavej nákladovej oblasti. Osvetlenie kozmetického zrkadla pasažiera, osvetlenie pravej nákladovej oblasti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Hlavné relé PGM-FI č. 1, senzor polohy kľukového hriadeľa (CKP), senzor polohy vačkového hriadeľa (CMP), relé riadenia systému elektronického ovládania akcelerátora (ETCS), vstrekovače, senzor hmotnostného prietoku vzduchu (MAF), riadiaca jednotka systému prenosu – PCM (IGP), hlavné relé PGM-FI č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Relé riadenia systému elektronického ovládania akcelerátora (ETCS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 75 | 3.5L (J35Z): Riadiaca jednotka systému prenosu – PCM (VBUM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 40 | 3.5L (J35Z): Motor ventilátora, relé motora ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 2,4L (K24A): Spojka kompresora klimatizácie, relé spojky kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | 3.5L (J35Z): Spojka kompresora klimatizácie, relé spojky kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2.4L (K24A): Relé ventilátora kondenzátora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Hlasný trúbka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | PGM-FI Hlavné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | PGM-FI Podrelé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Cievka štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Riadenie systému elektronického ovládania akcelerátora (ETCS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Ventilátor kondenzátora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Ohrievač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
