Honda Odyssey RL1 (1999-2004) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Honda Odyssey (RL1) 1999-2004, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

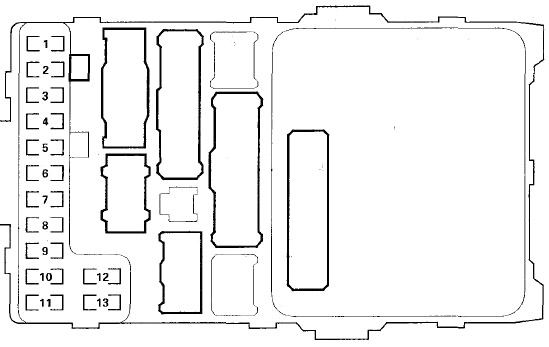

Poistková skrinka v priestore pre cestujúcich 1
Nachádza sa pod prístrojovou doskou na strane vodiča.
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 15 | Čerpadlo paliva, relé hlavné PGM-FI, jednotka systému zadržiavania doplnkového (SRS) (VA) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Jednotka systému zadržiavania doplnkového (SRS) (VB) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | Relé spojky kompresora klimatizácie, relé motora ventilátora. Jednotka riadenia klimatizácie. Relé ventilátora kondenzátora, relé riadenia ventilátora, panel riadenia kúrenia, relé ventilátora chladiča, relé motora ventilátora klimatizácie vzadu, relé deflektora zadného skla, relé režimu klimatizácie a motora, motor riadenia recirkulácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Jednotka riadenia ABS (1999-2000 LX), jednotka riadenia ABS/TCS (EX, EX-L, 2001-2004 LX), voliteľný konektor S, deflektory zrkadiel, zrkadlá, relé vyhrievania sedadiel (EX-L) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Jednotka riadenia denného svietenia (DRL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Alternátor, kontrolka systému nabíjania, hlavný spínač tempomatu, jednotka tempomatu, jednotka senzora elektrického zaťaženia (ELD), ventil uzávierky nádrže pármi paliva (EVAP), elektromagnetický ventil obchádzania EVAP, elektromagnetický ventil riadenia prúdu EVAP, elektromagnetický ventil riadenia montáže motora, modul riadenia systému pohonu (PCM), ohrievané senzory kyslíka primárne a sekundárne, senzor rýchlosti vozidla (VSS) (s navigačným systémom), navigačný systém (2000-2004), PGM-FI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | 1999-2000: Motor zadného stierača, motor zadného umývača, motor predného umývača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2001-2004: Zapaľovacie cievky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Relé zásuvky napájania príslušenstva, voliteľný konektor R | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Svetlá cúvania, senzor poruchy svetla brzdy, hodiny (okrem navigácie), jednotka multiplexového riadenia vodiča a pasažiera, indikátor denného svietenia (DRL), skupina indikátorov, prijímač bez kľúča (EX, EX-L), jednotka riadenia posuvných dverí vľavo a vpravo (EX, EX-L), elektromagnetický zámok prevodovky, spínač TCS (EX, EX-L), relé cúvania A/T, indikátor brzdového systému, jednotka navigácie, indikátor deaktivácie airbagu pasažiera (2003-2004) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Indikátory smeru/relé núdzového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | 1999-2000: Zapaľovacie cievky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2001-2004: Motor zadného stierača, jednotka riadenia zadného stierača s prerušením, motor zadného umývača, motor predného umývača, jednotka OPDS (2002-2004), senzor hmotnosti predného pasažiera (2003-2004) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Relé prerušeného stierača, motor predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Modul riadenia systému pohonu (PCM), relé hlavné PGM-FI, signál štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

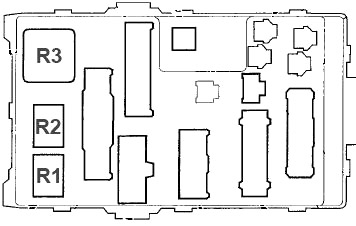

| R1 | Rezanie štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Cúvanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Indikátory smeru a núdzové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

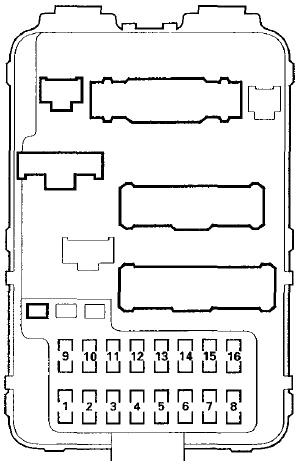

Poistková skrinka v priestore pre cestujúcich 2
Nachádza sa pod prístrojovou doskou na strane cestujúceho. Na otvorenie ťahajte za pravý okraj krytu.
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | EX, EX-L: Riadiaca jednotka ľavých posuvných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | EX, EX-L: Elektrické motory na sklápanie a naklápanie zadných sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | EX, EX-L, 2001-2004 LX: Modul modulatora ABS/TCS (relé TCS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | EX, EX-L: Elektricky sklopné predné sedadlá a posuvné motory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | EX, EX-L: Riadiaca jednotka pravých posuvných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Riadiaca jednotka denných svetiel (DRL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Motor okna ľavého zadného štvrťového okna (relé otvorenia a zatvorenia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Motor okna predného spolujazdca, spínač okna predného spolujazdca | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Audio jednotka, zásuvky napájania predných a zadných doplnkov, navigačný displej (2000-2004), navigačná jednotka (2000-2004) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | Svetlá na prístrojovej doske a na konzole, riadiaca jednotka multiplex vodiča, svetlá polohy bočné predné, osvetlenie evidenčného čísla, zadné svetlá, osvetlenie kozmetického zrkadla, audio jednotka, svetlo v strednej kapse, hodiny, riadiaca jednotka klimatizácie, spínač kombinovaných svetiel, svetlo spínača hlavného spínača tempomatu, skupina meradiel, svetlo spínača núdzového varovania, panel ovládania kúrenia, svetlo spínača vnútorných svetiel, svetlo spínača napájania posuvných dverí, svetlo spínača ventilátora zadnej klimatizácie, relé zadného svetla, svetlo spínača TCS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Svetlo v batožinovom priestore, individuálne mapové svetlá predné a zadné ľavé a pravé, individuálne predné mapové svetlo, navigačný displej (2000-2004), navigačná jednotka (2000-2004), audio jednotka, stropné svetlá, skupina ukazovateľov, riadiaca jednotka multiplex pre cestujúcich (so systémom bezkľúčového prístupu), navigačný displej, svetlomety, jednotka Homelink | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | Relé dverí na doplnenie paliva (spínač dverí na doplnenie paliva), riadiaca jednotka zámku posuvných dverí (relé dverí na doplnenie paliva), modul riadenia multiplex pre cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Riadiaca jednotka klimatizácie (EX, EX-L), hodiny (okrem navigácie), riadiaca jednotka multiplex dverí, riadiaca jednotka multiplex vodiča, skupina ukazovateľov, panel ovládania kúrenia (LX), modul prijímača bezkľúčového prístupu (EX, EX-L), riadiaca jednotka multiplex pre posuvné dvere ľavé a pravé (EX, EX-L), riadiaca jednotka multiplex pre cestujúcich, modul riadenia pohonného systému (PCM), kontrolka imobilizéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Riadiaca jednotka ABS (1999-2000 LX), riadiaca jednotka ABS/TCS (EX, EX-L, ’01-2004 LX) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | 1999-2000: Riadiaca jednotka multiplex dverí (okno napájania vodiča) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | 2001-2004: Riadiaca jednotka multiplex dverí (elektrické okno vodiča), riadiaca jednotka elektrického okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Motor okna štvrtého zadného pravého (relé otvorenia a zatvorenia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

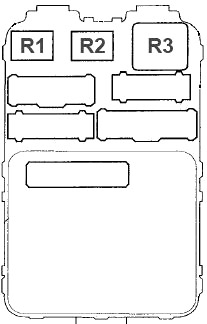

| R1 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zásuvka napájania príslušenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Deflektor zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

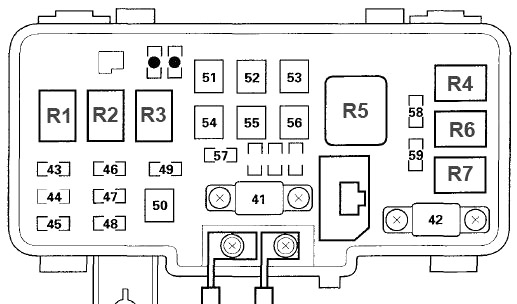

Poistkové skrinky v motorovom priestore
Poistková skrinka 1
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 120 | Distribúcia energie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 50 | Spínač zapaľovania (BAT) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | Svetlomet pravý, relé denných svetiel (DRL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 15 | Svetlomet ľavý, smerovka diaľkových svetiel, relé denných svetiel (DRL), riadiaca jednotka DRL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | Hlavné relé PGM-FI, konektor na pripojenie dát (DLC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 20 | Riadiaca jednotka ABS (1999-2000 LX), riadiaca jednotka ABS/TCS (EX, EX-L, 2001-04 LX), brzdové svetlá, jednotka tempomatu, relé klaksónu, svetlo zapaľovania, spínač blokovania kľúča, PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 20 | Riadiaca jednotka ABS (1999-2000 LX), riadiaca jednotka ABS/TCS (EX, EX-L, 2001-2004 LX) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 15 | Spínač núdzového varovania, smerovka/relé núdzového varovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 30 | Motor čerpadla ABS (1999-2000 LX), modulátor ABS/TCS (EX, EX-L, 2001-2004 LX) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 40 | Poistky: č. 1, 7, 8, 15, 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 30 | Ovládač pravých posuvných dverí (EX, EX-L) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 30 | Deflektor zadného skla (relé deflektora zadného skla) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54 | 40 | Poistky: č. 9, 10, 11, 12, 13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 40 | Poistky: č. 2, 3, 4, 5, 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 40 | Motor ventilátora predného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 30 | Motor ventilátora chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 30 | Motor ventilátora kondenzátora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 7,5 | Spojka kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Svetlomet č. 1 (pravý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Svetlomet č. 2 (ľavý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Ventilátor kondenzátora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Motor ventilátora predného | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistkovej skrinky č. 2 (1999-2002)
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| 1 | 30 | EX, EX-L: Riadiaca jednotka ľavých posuvných dverí |
| 2 | 40 | Motor ventilátora klimatizácie vzadu |
Poistková skrinka č. 3 (1999-2002)
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| 1 | 20 | EX-L: Vyhrievanie sedadiel |
| 2 | 20 | EX-L: systém zábavy vzadu (audio, DVD) |

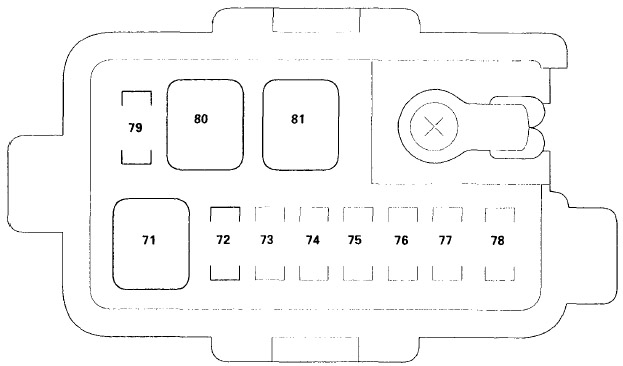

Poistková skrinka č. 2 (2003-2004)
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 71 | 20 | Systém zábavy vzadu (audio, DVD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | 20 | Vyhrievanie sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | 20 | Ovládacia jednotka elektrického okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 40 | Motor ventilátora klimatizácie vzadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 30 | Ovládacia jednotka ľavých posuvných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka 1
| Číslo | Relé |
|---|---|
| R1 | Motor čerpadla ABS |
| R2 | Bezpečnostný v prípade ABS |
| R3 | Hlavný ventilátor chladiča |
Poistková skrinka 2
| Číslo | Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R1 | TCS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Stierač s intervalovým chodom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | EX-L: Vyhrievanie sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Honda Odyssey RL1 (1999-2004)
Honda Odyssey RL1, vyrábaná v rokoch 1999 až 2004, je obľúbeným modelom medzi rodinnými minivanmi. Tento model sa vyznačuje priestranným interiérom, ktorý pohodlne pojme až sedem pasažierov, a ponúka množstvo úložného priestoru. Honda Odyssey RL1 bola dostupná s rôznymi motorizáciami, pričom najčastejšie sa vyskytoval 3,5-litrový V6 motor, ktorý poskytoval dostatočný výkon pre každodenné jazdy aj dlhšie cesty. S dôrazom na pohodlie a bezpečnosť, tento model bol vybavený pokročilými bezpečnostnými prvkami a pohodlným odpružením, čo z neho robí ideálnu voľbu pre rodiny.
Schéma poistkovej skrinky Honda Odyssey RL1
Táto stránka zobrazuje schému poistkovej skrinky pre model Honda Odyssey RL1. Typické umiestnenia poistkovej skrinky v tomto aute zahŕňajú priestor pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre správne fungovanie elektrických súčastí vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
