Honda Ridgeline (2006-2014) – poistková skrinka
V tomto článku nájdete diagramy poistkovej skrinky Honda Ridgeline 2006-2014, získate informácie o polohe panelov poistiek vo vnútri auta a naučíte sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Honda Ridgeline
Týka sa vozidiel vyrobených v rokoch:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Poistky zásuvky zapaľovača cigariet (zásuvky napájania) v Honda Ridgeline sú poistka č. 9 (zásuvka príslušenstva vzadu) v poistkovej skrinke prístrojovej dosky a poistka č. 5 (zásuvky príslušenstva vpredu) v poistkovej skrinke v motorovom priestore.

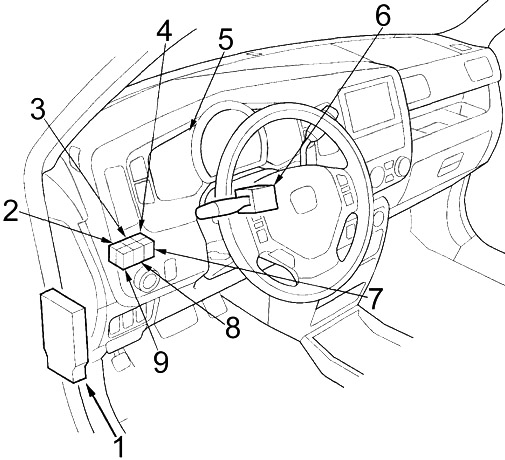

Kabína
- Poistková skrinka
- 2006-2008: Relé svetiel prívesu
2009-2014: Relé denného svietenia - 2006-2008: Relé denného svietenia
2009-2014: Relé svetiel prívesu č. 2 - Relé zásuvky napájania príslušenstva vpredu
- Modul riadenia smerovky
- Jednotka riadenia kombinovaného spínača
- 2006-2008: Relé
tlmené svetlá 2009-2014: Relé svetiel prívesu č. 1 - Relé osvetlenia batožinového priestoru
- Relé systému riadenia variabilného krútiaceho momentu 4WD (VTM-4)

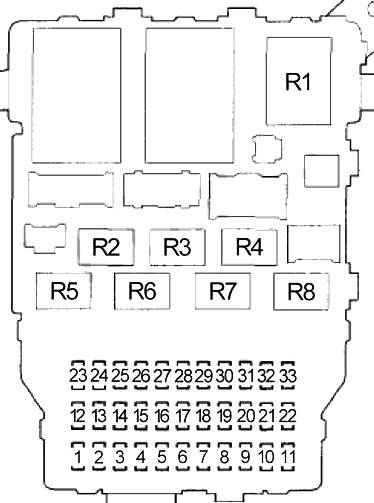

Poistková skrinka v kabíne

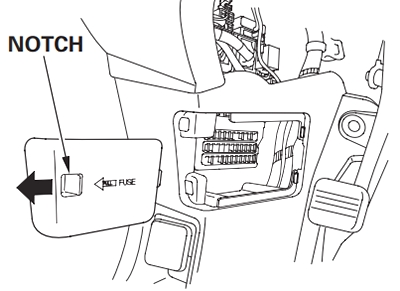

Poistková skrinka sa nachádza v dolnom ľavom rohu vodiča. Na odstránenie krytu poistkovej skrinky vložte prst do výrezu krytu a jemne ho potiahnite von, potom ho potiahnite k sebe a odstráňte ho z pántov.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7,5 | Relé svetla vo vnútri batožinového priestoru, svetlo vo vnútri batožinového priestoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Relé cievky zapaľovania, cievky zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Relé denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Relé senzora pomeru vzduch-palivo (A/F) (senzory A/F, ventil na odvod pár z nádrže paliva (EVAP), sekundárne vyhrievané senzory kyslíka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Audio jednotka, riadiaca jednotka HandsFreeLink | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Osvetlenie stropu, osvetlenie konzoly 1, osvetlenie stropu, osvetlenie prednej mapy jednotlivé, jednotka HomeLink, osvetlenie kozmetického zrkadla, osvetlenie prostredia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Riadiaca jednotka kombinovaného spínača, riadiaca jednotka multiplex dverí (hlavný spínač elektrického okna), modul riadenia smerovky, svetlo kľúča na zapaľovanie, riadiaca jednotka imobilizéra-prijímača, jednotka Imoes, integrovaná riadiaca jednotka multiplex (MICU), navigačná jednotka displeja, navigačná jednotka, prijímač XM, indikátor bezpečnosti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Integrovaná riadiaca jednotka multiplex (MICU) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Zásuvka napájania príslušenstva vzadu, relé zásuvky napájania príslušenstva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Spínač výstražného signálu/smerovka deaktivácia airbagu pre cestujúceho, modul systému detekcie pasažierov (ODS), modul systému dodatočného zadržiavania (SRS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Motor stierača predného skla, modul riadenia relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Spínač bedrového opierky pre vodiča, motor bedrového opierky pre vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Spínač nastavenia sedadla vodiča, motor posúvania sedadla vodiča a motor predného zdvíhania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Spínač nastavenia sedadla vodiča, motor sklonu sedadla vodiča a motor zdvíhania zadného dole | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Alternátor, spínač polohy pedála brzdy, spínač nastavenia/obnovenia/zrušenia tempomatu, modul senzora elektrického zaťaženia (ELD), ventil na odvod nádrže paliva (EVAP), modul riadenia motora (PCM), systém riadenia variabilného krútiaceho momentu (VTM-4) ) Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Riadiaca jednotka imobilizéra-prijímača, jednotka Imoes, modul riadenia motora (PCM), hlavné relé PGM-FI č. 2, čerpadlo paliva (hlavné relé PGM-FI č. 2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7,5 | Elektrická kompas, motor stierača predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | Spínač svetlometov, riadiaca jednotka kombinovaných spínačov, regulátor jasu svetiel prístrojovej dosky, riadiaca jednotka multiplex dverí, indikátor spínača okna pre cestujúceho, modul riadenia smeroviek, integrovaná riadiaca jednotka multiplex (MICU), modul riadenia relé, riadiaca jednotka systému monitorovania tlaku v pneumatikách (TPMS), riadiaca jednotka systému riadenia variabilného krútiaceho momentu 4WD (VTM-4), spínač VTM-4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Jednotka systému dodatočného zadržiavania (SRS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23 | 7,5 | Relé ventilátora chladiča (dióda klimatizácia), modul riadenia motora (PCM) (relé senzora A/F), relé senzora pomeru vzduch-palivo (A/F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Motor okna zadného ľavého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Motor okna zadného pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | Motor okna pre cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Motor okna zadného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20 | Hlavný spínač okna, motor okna vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 7,5 | 2009-2014: Modul riadenia motora (PCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 7,5 | 2006-2008: Dióda klimatizácia, relé spojky kompresora klimatizácie, relé motor ventilátora, jednotka riadenia klimatizácie, relé vyhrievanej oblasti stierača predného, jednotka riadenia vykurovania-ventilácie a klimatizácie (HVAC), odmrazovače zrkadiel, aktory zrkadiel, motor riadenia recirkulácie, relé vyhrievania sedadla, relé osvetlenia prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2009-2014: Relé spojky kompresora klimatizácie, relé ventilátora kondenzátora klimatizácie, jednotka invertora AC. Relé motor ventilátora, relé riadenia ventilátora, relé vyhrievanej oblasti stierača predného, jednotka riadenia vykurovania-ventilácie a klimatizácie (HVAC)/jednotka riadenia klimatizácie, spínač napájania zrkadiel, motor riadenia recirkulácie, relé vyhrievania sedadla, relé osvetlenia prívesu č. 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 7,5 | Senzor uhla riadenia, senzor akcelerácie koeficientu sklonu, modul riadenia modulátora VSA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 7,5 | Modul audio, relé zásuvky napájania príslušenstva predného, modul riadenia smeroviek, jednotka riadenia HandsFreeLink, spínač kľúča zapaľovania, jednotka riadenia multiplex integrovaná (MICU), displej navigácie, jednotka navigácie, relé zadnej zásuvky napájania príslušenstva, elektromagnet zámku kľúča, elektromagnet zámku prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | 2009-2014: Relé štartovania, modul riadenia motora (PCM) (STS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Smerovky/varovanie o nebezpečenstve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Cievka zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | PGM-FI Hlavný č.1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Zásuvka napájania príslušenstva zadného | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | PGM-FI Hlavný č.2 (Čerpadlo paliva) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Senzor pomeru vzduch-palivo (A/F) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Rezanie štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

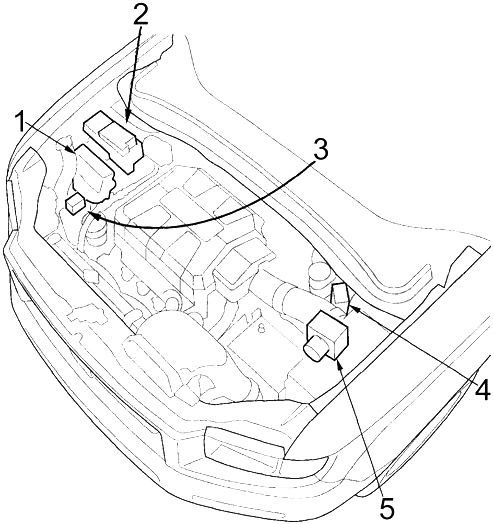

Motorový priestor
- Modul riadenia motora (PCM)
- Poistková skrinka č.1
- Reléová skrinka
- Poistková skrinka č.2
- Modulátor VSA-riadiaca jednotka

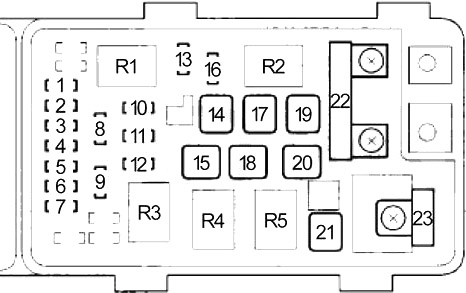

Poistková skrinka motorový priestor č.1
Hlavná poistková skrinka pod kapotou sa nachádza na strane pre cestujúcich. Na jej otvorenie stlačte jazýčky, ako je znázornené.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Svetlomet ľavý (tlmené svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Svetlomet ľavý (diaľkové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Ambientné svetlá, Audio jednotka, Svetlo spínača diaľkového ovládania rádia, Svetlo nastavenia jasu prístrojovej dosky, Svetlo spínača svetla v nákladovom priestore, Svetlo spínača konzoly 2, Svetlo spínača hlavného tempomatu, Bočné markerové svetlá predné, Svetlo priestoru odkladacej schránky, Svetlo spínača výstražného svetla, Osvetlenie riadiacej jednotky HVAC, osvetlenie vnútorného spínača svetla, osvetlenie evidenčného čísla, osvetlenie spínača strešného okna, navigačný displej, navigačná jednotka, modul riadenia relé, osvetlenie spínača vyhrievania sedadla, osvetlenie spínača výber/reset, osvetlenie spínača deaktivácie VSA, osvetlenie spínača VTM-4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Svetlomet pravý (diaľkové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Svetlomet pravý (tlmené svetlá), relé svetiel hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Modul riadenia relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Senzor polohy kľukového hriadeľa (CKP) A/B, senzor polohy vačkového hriadeľa (CMP), vstrekovače, konektor linky dát (DLC), modul riadenia motora (PCM), hlavné relé 1 PGM-FI, relé elektronického systému riadenia škrtacej klapky (ETCS), hmotnosť senzora prietoku vzduchu (MAF) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Relé elektronického systému riadenia škrtacej klapky (ETCS), modul riadenia motora (PCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | 2009-2014: Relé svetla hmlových svetiel, hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Vyhrievanie sedadiel (relé vyhrievania sedadiel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Spojka kompresora klimatizácie (relé spojky kompresora klimatizácie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Spínač polohy pedála brzdy, svetlá brzdy, kondenzátor hluku svetiel brzdy, svetlo brzdy vysoké, integrovaná multiplexová riadiaca jednotka (MICU), modul riadenia skupiny motora (PCM), relé klaksónu, elektrická brzda prívesu, modul riadenia osvetlenia prívesu, klaksón, modul riadenia relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Vyhrievaná plocha predného stierača, relé vyhrievanej plochy predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 40 | Poistka (poistková skrinka kabíny): č. 5, 6, 7, 8, 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 15 | Smerovka/relé upozornenia na nebezpečenstvo, spínač upozornenia na nebezpečenstvo/smerovka deaktivácie airbagu pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 40 | Poistka (poistková skrinka kabína): č. 1, 2, 3, 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | 2009-2014: Invertor AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Relé ventilátora chladiča, motor ventilátora chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | Motor ventilátora kondenzátora klimatizácie, relé ventilátora kondenzátora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 40 | Motor ventilátora, relé motora ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 120 | Batéria, distribúcia napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Poistka (poistková skrinka kabína): č. 12, 13, 14, 15, 16, 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 50 | 2006-2008: Spínač zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 2009-2014: Spínač zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Relé elektrického okna, poistka (poistková skrinka kabína): č. 24, 25, 26, 27, 28 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Ovládanie ventilátora svetla hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Stierač predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Ohrievač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

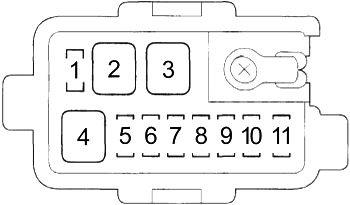

Poistková skrinka motorový priestor 2
Poistková skrinka navyše sa nachádza vedľa nádrže brzdovej kvapaliny. Aby ste ju otvorili, stlačte jazýčky, ako je znázornené.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 7,5 | Konektor osvetlenia prívesu (zadné svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Modulátor-riadiaca jednotka VSA (elektromagnet) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 40 | Modulátor-riadiaca jednotka VSA (motor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Relé systému riadenia variabilného krútiaceho momentu 4WD (VTM-4), riadiaca jednotka VTM-4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Zásuvka napájania príslušenstva vpredu, relé zásuvky napájania príslušenstva vpredu (zásuvka napájania príslušenstva vodiča, zásuvka napájania pasažiera vpredu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Elektrická brzda prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Konektor osvetlenia prívesu (zadné svetlo), relé osvetlenia prívesu č.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Konektor osvetlenia prívesu (nebezpečenstvo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Konektor osvetlenia prívesu (nabíjanie), relé osvetlenia prívesu č.1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Riadiaca jednotka systému monitorovania tlaku v pneumatikách (TPMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Motor strechy s otváraním (relé otvárania a zatvárania strechy s otváraním) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka
| Číslo | Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R1 | Ventilátor kondenzátora klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Ovládanie ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | 2009-2014: Svetlo hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Honda Ridgeline (2006-2014)
Honda Ridgeline, vyrábaná v rokoch 2006 až 2014, je unikátny pick-up, ktorý kombinuje robustnosť s komfortom osobného vozidla. Tento model je známy svojou spoľahlivosťou a všestrannosťou, čo ho robí ideálnym pre rôzne typy terénov a podmienok. Ridgeline je vybavený 3,5-litrovým V6 motorom, ktorý poskytuje dostatočný výkon pre ťažké úlohy aj každodenné jazdenie. Interiér vozidla je priestranný a ponúka množstvo moderných technológií a bezpečnostných prvkov, čo z neho robí pohodlné a bezpečné vozidlo pre vodiča aj pasažierov.
Schéma poistkovej skrinky Honda Ridgeline
Táto stránka zobrazuje schému poistkovej skrinky pre model Honda Ridgeline, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Typické umiestnenie poistkovej skrinky v tomto modeli je pod kapotou a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vášho vozidla.
