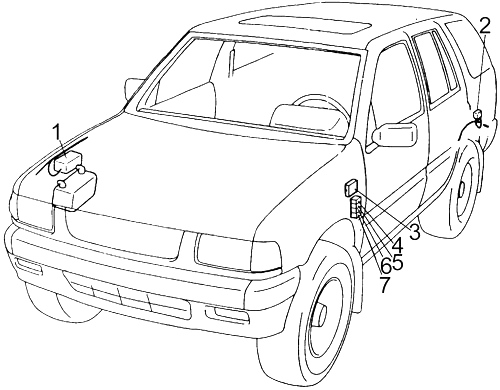

V tomto článku nájdete diagramy poistkovej skrinky Honda Passport 1993-2002, získate informácie o polohe panelov poistiek v aute a naučíte sa priradenie každej poistky (rozloženie poistiek).
Merací prístroj, relé odmrazovania zadného okna, senzor rýchlosti vozidla, bezpečnostný pás – akustický signál pripomienky pre kľúč a svetlo, indikátor rýchlosti, kontrolór zámku prevodovky
8
15
Bezpečnostný systém
9
10
Osvetlenie v priestore na uloženie, osvetlenie pohostinnosti, osvetlenie kupoly, osvetlenie mapy, bezpečnostný pás – zvuk pripomienky pre tlačidlá a svetlá, zvuk
10
—
—
11
20
Odtok/sprchovač predný, stierače s intervalovým chodom
12
10
Kontrola tempomatu, systém zmeny prevodovky za jazdy

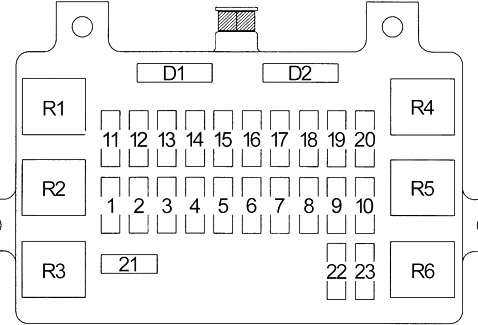

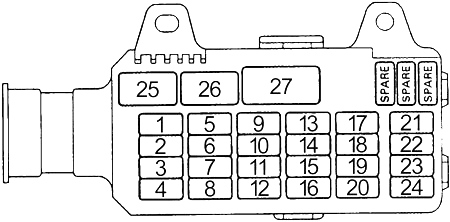

Blok poistiek sa nachádza za krytom naľavo od prístrojovej dosky.
Číslo
Ampére [A]
Popis
Číslo
Ampére [A]
Popis
1
20
Zásuvky napájania príslušenstva
2
15
Hodiny, audio systém
3
10
Systém štartovania
4
15
Relé zadného svetla (smerovka A/T, prvky ovládania alarmu a relé, svetlá na prístrojovej doske a konzole, systém vstrekovania paliva, spínač svetlometov, pripomienka zapnutých svetiel, systém multiplexného ovládania, parkovacie svetlo, zadné svetlo, svetlo registrácie, zámky dverí/Systém bezkľúčového prístupu/bezpečnosť, konektor svetiel prívesu)
5
10
Ovládanie alarmu a relé, svetlo batožinového priestoru, svetlo stropu, osvetlenie stropu, relé svetla na privítanie (2001), pripomienka kľúča zapaľovania (LX), mapové svetlo
6
15
ABS, automatická kontrola prevodovky, brzdové svetlá, tempomat, systém uzamykania, konektor svetiel prívesu
7
20
Pripomienka kľúča zapaľovania (EX), elektrické zámky dverí/bezpečnostný systém bez kľúča
8
10
Ohrievače zrkadiel
9
15
Ohrievač zadného okna
10
15
Ohrievač zadného okna
11
15
ABS, smerovky, smerovky, systém uzamykania, systém multiplexného ovládania
12
15
Automatická kontrola prevodovky, systém vstrekovania paliva, systém štartovania
13
15
Systém zapaľovania
14
15
Automatická kontrola prevodovky, svetlá cúvania, tempomat, hodiny mapového svetla (2001), systém multiplexného ovládania, systém radenia prevodovky za jazdy (2001-2002), spínač rozsahu prevodovky
15
15
Jednotka ovládania alarmu a relé, ovládanie ventilátora, strešné okno, elektrické okná, systém radenia prevodovky za jazdy (2000), konektor svetiel prívesu, smerovky
16
10
Jednotka ovládania alarmu a relé, ohrievače zadného okna a zrkadiel, stierač zadného okna/sprchovač
Číslo
Ampére [A]
Popis
17
20
Jednotka riadenia alarmu a relé, stierač/sprchovač čelného skla
18
10
Zrkadlá, audio systém
19
15
Príslušenstvo pre zásuvky napájania, zapaľovače
20
10
Bezpečnosť a systém bezkľúčového prístupu
21
30
Elektricky otvárateľná strecha, elektricky nastaviteľné sedadlo (2001-2002), elektrické okná
22
10
SRS
23
–
–
Relé
R1
Zadné svetlá
R2
–
R3
Zásuvky napájania príslušenstva
R4
Napájanie okna
R5
2001: Svetlo na privítanie
R6
Ohrievač zadného skla
Dióda
D1
Svetlo na privítanie, systém otvárania a bezpečnosti bez kľúča
D2
Systém prístupu a bezpečnosti bez kľúča

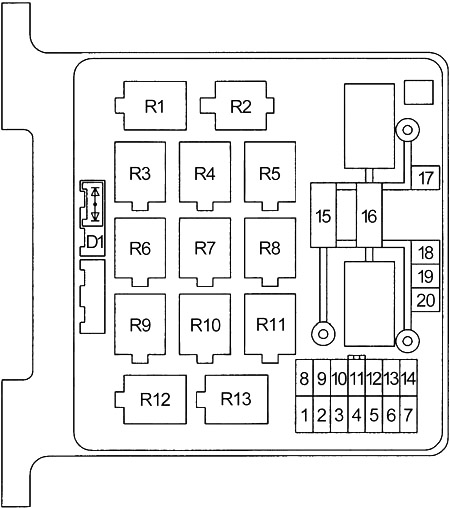

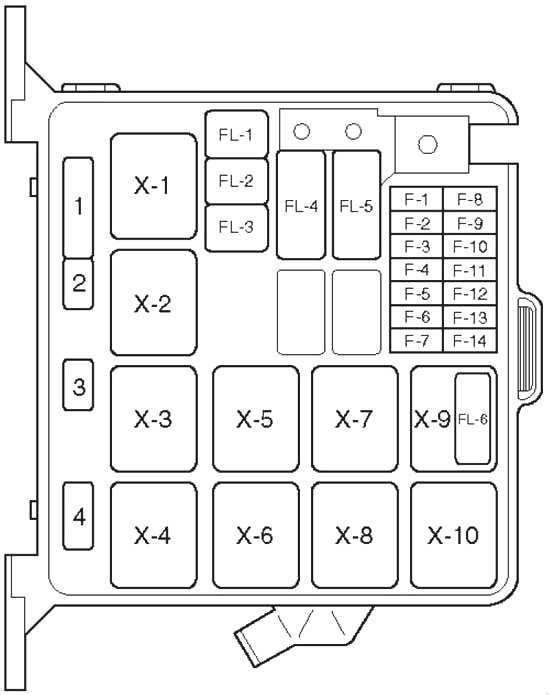

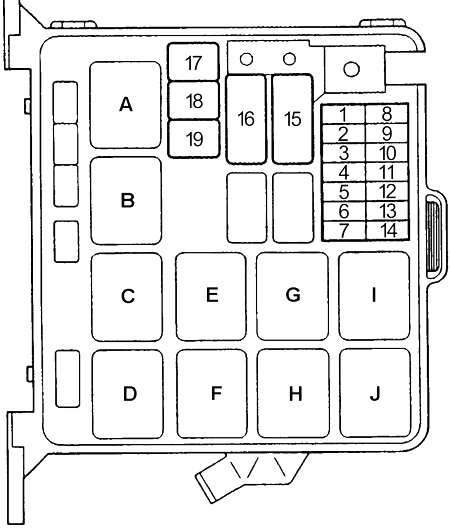

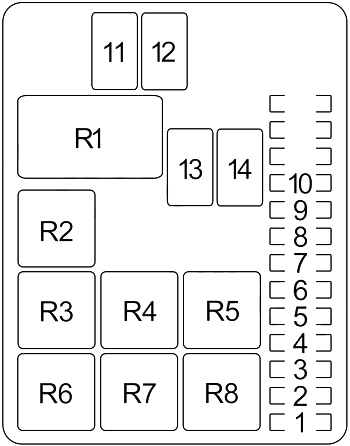

Poistka v motorovom priestore
Nachádza sa vpravo v motorovom priestore.
Schéma (Typ 1)
Číslo
Ampére [A]
Popis
Číslo
Ampére [A]
Popis
1
15
Havarijné svetlá, konektor svetiel prívesu
2
10
Jednotka riadenia alarmov a relé, konektor dát (DLC), klaksón bezpečnosti
3
10
Alternátor
4
–
–
5
15
Ovládanie ventilátora
6
15
Ovládanie ventilátora
7
10
Dodávka vzduchu
8
10
Ľavé svetlomety, hmlové svetlá
9
10
Pravý svetlomet
10
15
Hmlové svetlá
11
20
Zahrievané senzory kyslíka
12
20
Čerpadlo paliva
13
15
Automatické ovládanie prevodovky, systém vstrekovania paliva, smerovky
14
Denné svetlá
15
60
Systém vstrekovania paliva, rozdelenie výkonu (BAT)
16
100
Ovládanie kompresora klimatizácie, ovládanie ventilátora, nabíjací systém, hmlové svetlá, rozdelenie výkonu (BAT), systém štartovania
Spínač zapaľovania, relé čerpadla paliva, relé modulu riadenia motora, modul prenosu
Číslo
Ampér [A]
Popis
FL6
–
–
Relé
X1
Svetlomet
X2
Hmlové svetlá
X3
Štartovanie
X4
Kompresor klimatizácie
X5
Termo
X6
Kúrenie
X7
Čerpadlo paliva
X8
Modul riadenia motora
X9
6VD1: Ventilátor kondenzátora
X10
–
Dióda
1
Brzda
2
–
3
–
4
–

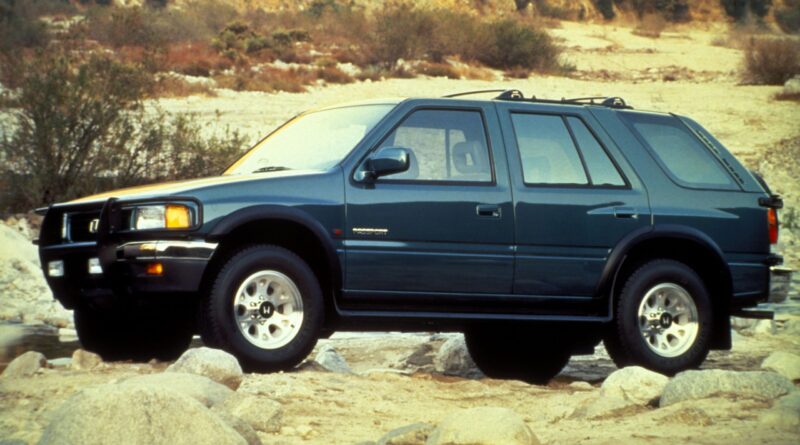

O Honda Passport (1993-2002)
Honda Passport, vyrábaná v rokoch 1993 až 2002, je SUV, ktoré vzniklo v spolupráci s Isuzu. Tento model je známy svojou robustnosťou a spoľahlivosťou, čo ho robí ideálnym pre rodinné výlety aj terénne jazdy. Passport bol dostupný s rôznymi motorizáciami, vrátane šesťvalcových motorov, ktoré poskytovali dostatočný výkon pre každodenné použitie aj náročnejšie podmienky. Interiér vozidla ponúkal pohodlné sedenie a dostatok priestoru pre pasažierov aj batožinu. Vďaka svojej konštrukcii a vybaveniu sa Honda Passport stala obľúbenou voľbou medzi SUV v danom období.
Schéma poistkovej skrinky Honda Passport
Táto stránka zobrazuje schému poistkovej skrinky pre model Honda Passport, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania všetkých elektronických zariadení vo vozidle.
