Schéma poistiek a relé – Maruti Suzuki Swift DZire

Poistky v motorovom priestore

Číslo	Amperáže [A]	Popis
(1)	100	FL1 (BENZINA)
	120	FL1 (DIESEL)
(2)	100	FL2
(3)	100	FL3
(4)	50	FL4
(5)	80	FL5
(6)	100	FL6
(7)	50	Spínač zapnutia -2
(8)	7,5	ECM
(9)	15	Relé automatickej prevodovky
(10)	—	Prázdne
(11)	10	Kompresor vzduchu
(12)	15	FI (BENZINA)
(13)	30	FI (DIESEL)
(14)	60	Posilňovač riadenia

(!5)	30	Ventilátor chladiča
(16)	40	Motor ABS
(17)	30	Ventilátory
(18)	30	Motor štartovania
(19)	—	Prázdny
(20)	30	Príslušenstvo
(21)	—	Prázdny
(22)	15	Hlavný svetlomet (ľavý)
(23)	25	Modul riadenia ABS
(24)	15	Hlavný svetlomet (pravý)
(25)	20	Predné hmlové svetlo
(26)	—	Prázdny
(27)	40	Kľúč na zapaľovanie
(28)	7,5	Signál štartovania
(29)	10	INJ DRV (DIESEL)
(30)	10	FL 2 (DIESEL)
(31)	15	F/P (DIESEL)

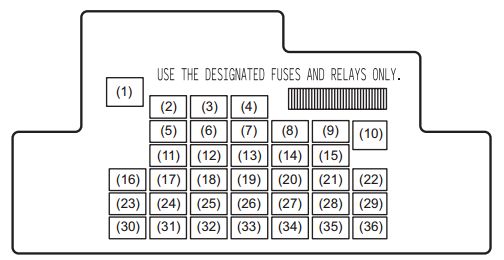

Poistky pod prístrojovou doskou

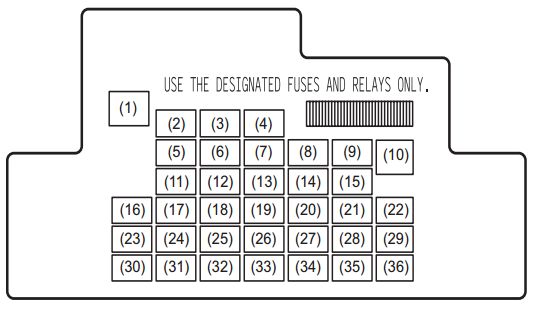

Motorové vozidlo so systémom štartovania bez kľúča push!

Číslo	Amperáže [A]	Popis
(1)	30	Bezpečnostný pás
(2)	20	Napájanie okna
(3)	20	Blokovanie riadenia
(4)	20	Odvlhčovač zadný
(5)	—	Prázdne
(6)	—	Prázdne
(7)	—	Prázdne
(8)	7,5	Signál štartovania
(9)	15	ACC-2
(10)	30	Napájanie okna
(11)	10	Výstražné svetlá
(12)	7,5	Prázdne
(13)	15	Zapaľovacia cievka
(14)	10	ABS riadiaca jednotka
(15)	15	ACC
(16)	—	Prázdne
(17)	15	Klaksón

(18)	10	Brzdové svetlá
(19)	10	Airbag
(20)	10	Rezervné svetlo
(21)	15	Stierač zadného okna
(22)	25	Stierač predného okna
(23)	7,5	Osvetlenie na privítanie
(24)	—	Prázdne
(25)	7,5	Zadné hmlové svetlo
(26)	—	Prázdne
(27)	7,5	Signál zapnutia-1
(28)	15	Rádio 2
(29)	10	ACC 3
(30)	15	Rádio
(31)	10	Zadná lampa
(32)	20	D/L
(33)	7,5	REJS
(34)	10	Odometer
(35)	7,5	Signál zapnutia-2
(36)	—	Prázdne

Motorové vozidlo bez systému štartovania bez kľúča push!

Číslo	Amperáž [A]	Popis
(1)	30	Pás
(2)	—	Prázdny
(3)	—	Prázdny
(4)	20	Odvlhčovač zadný
(5)	—	Prázdny
(6)	—	Prázdny
(7)	—	Prázdny
(8)	7,5	Signál štartovania
(9)	15	ACC-2
(10)	30	Napájanie okna
(11)	10	Výstražné svetlá
(12)	—	Prázdny
(13)	15	Zapalovacia cievka
(14)	10	Modul riadenia ABS
(15)	15	ACC
(16)	—	Prázdny
(17)	15	Klaksón

(18)	10	Brzdy
(19)	10	Airbag
(20)	10	Rezervné svetlo
(21)	15	Stierač a zadný postrekovač
(22)	25	Predný stierač
(23)	7,5	Osvetlenie na privítanie
(24)	—	Prázdne
(25)	7,5	Zadné hmlové svetlo
(26)	—	Prázdne
(27)	7,5	Signál zapnutia-1
(28)	—	Prázdne
(29)	—	Prázdne
(30)	15	Rádio
(31)	10	Zadná žiarovka
(32)	20	D/L
(33)	7,5	Spínač brzdových svetiel/spínač spojky
(34)	10	Odometer
(35)	7,5	Signál zapnutia-2
(36)	—	Prázdne

O Maruti Suzuki Swift DZire – poistková skrinka ()

Maruti Suzuki Swift DZire je populárny model kompaktného sedanu, ktorý je známy svojou spoľahlivosťou a efektívnosťou. Tento automobil ponúka rôzne možnosti motorizácie, vrátane benzínových a naftových motorov, ktoré sú navrhnuté tak, aby poskytovali optimálny výkon a úsporu paliva. Swift DZire je vybavený modernými technológiami a komfortnými prvkami, ktoré zvyšujú pohodlie a bezpečnosť cestujúcich. Jeho dizajn je elegantný a aerodynamický, čo prispieva k jeho atraktívnemu vzhľadu a zlepšenej spotrebe paliva.

Schéma poistkovej skrinky Maruti Suzuki Swift DZire – poistková skrinka

Táto stránka zobrazuje schému poistkovej skrinky pre Maruti Suzuki Swift DZire, ktorá je nevyhnutná pre správnu údržbu a opravu elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza v priestore pod kapotou a v kabíne vozidla, čo umožňuje ľahký prístup k poistkám. Diagramy na tejto stránke ukazujú čísla poistiek, ich amperáž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vášho vozidla.
