Schéma poistiek a relé – Suzuki Vitara Brezza

Vzťahuje sa na vozidlá vyrobené v rokoch:

2016, 2017, 2018, 2019, 2020, 2021, 2022.

Poistka palubnej dosky

Poistka sa nachádza pod palubnou doskou na strane cestujúceho.
Aby ste sa dostali k poistkám, odstráňte zaisťovacie prvky (1) zdvihnutím pomocou plochého skrutkovača, ako je znázornené na ilustrácii, a potom odstráňte kryt (2).

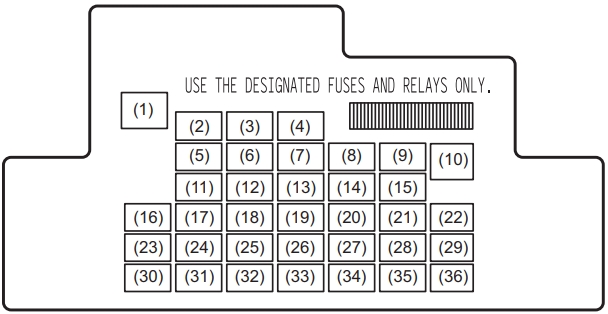

Schéma (Typ 1)

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	–	Nepoužíva sa
2	20	Časový spínač okna
3	15	Zámok riadenia
4	20	Ohrievač zadného skla
5	20	Otvárateľná strecha
6	10	DRL
7	10	Vyhrievané zrkadlo
8	7,5	Signál štartu
9	15	Poistka príslušenstva 2
10	30	Napájanie okna
11	10	Havarijné svetlá
12	7,5	BCM
13	15	Zapaľovacia cievka
14	10	Modul riadenia ABS
15	15	Poistka príslušenstva
16	10	Kontrolér A-STOP
17	15	Klaksón

Číslo	Ampére [A]	Popis
18	10	Brzdové svetlá
19	10	Airbag
20	10	Rezervné svetlo
21	15	Lavalunotto
22	30	Predný stierač
23	10	Svetlo stropu
24	15	4WD
25	7,5	Zadné hmlové svetlo
26	–	Nepoužíva sa
27	7,5	Signál zapnutia-1
28	15	Rádio 2
29	10	Príslušenstvo poistka 3
30	15	Rádio
31	10	Zadné svetlo
32	20	D/L
33	7,5	Tempomat
34	10	Odometer
35	7,5	Signál zapnutia-2
36	20	Vyhrievanie sedadla

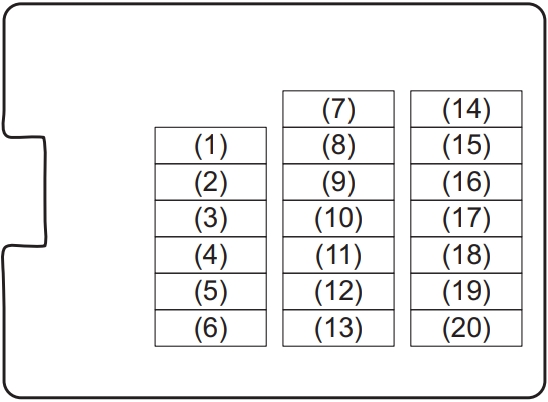

Schéma (Typ 2)

Číslo	Ampér [A]	Popis
Číslo	Ampér [A]	Popis
1	15	ACC-2
2	15	ACC-1
3	10	Zadné svetlo
4	15	Klaksón
5	10	Svetlo stropu
6	15	Rádio
7	10	ABS
8	20	Časovač okna
9	10	Havarijné svetlá

Číslo	Ampére [A]	Popis
10	20	D/L
11	7,5	Signál zapnutia-2
12	30	Predný stierač
13	15	Stierač
14	7,5	Signál štartovania
15	15	Cievka zapaľovania
16	10	Odometer
17	10	Rezervné svetlo
18	10	Airbag
19	7,5	Tempomat
20	7,5	Signál zapnutia

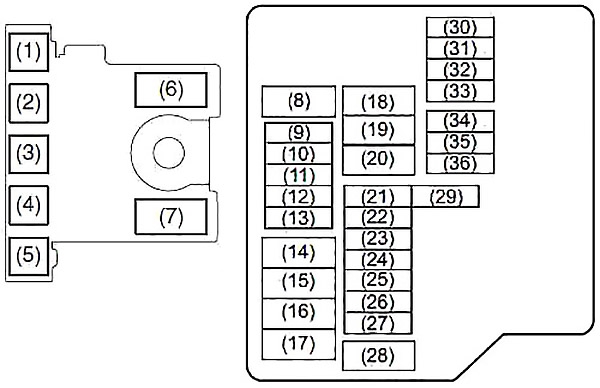

Schéma poistky v motorovom priestore

Na odstránenie poistky použite vyťahovač poistiek umiestnený na zadnej strane krytu poistkovej skrinky. Intenzita prúdu každej poistky je uvedená na zadnej strane krytu poistkovej skrinky.

Číslo	Ampér [A]	Popis
Číslo	Ampér [A]	Popis
1	60	FL7
2	80	FL6
3	100	FL5
4	80	FL4
5	100	FL3
6	100	FL2
7	120	FL1
8	50	Spínač zapaľovania -2
9	7,5	ECM
10	10	Kompresor vzduchu
11	30	FI
12	20	Čerpadlo paliva
13	30	Rezerva
14	–	Nepoužíva sa
15	–	Nepoužíva sa
16	40	Ventilátor chladiča
17	–	Nepoužíva sa

Číslo	Ampére [A]	Popis
18	30	Ventilátory ventilácie
19	30	Štartovanie motora
20	40	Motor ABS
21	10	Brzdové svetlá
22		Nepoužíva sa
23	25	Hlavné svetlo
24	25	Modul riadenia ABS
25	15	Predné stretávacie svetlo (ľavé)
26	15	Predné stretávacie svetlo (pravé)
27	10	Predné hmlové svetlo
28	40	Zapaľovanie
29	7,5	Signál štartovania
30	–	Nepoužíva sa
31	–	Nepoužíva sa
32	15	Diaľkové svetlá (pravé)
33	15	Diaľkové svetlá (ľavé)
34	20	INJ DRV
35	10	FI2
36	–	Nepoužíva sa
