Suzuki Baleno (2015-2019) – poistková skrinka

Suzuki Baleno – schéma poistky

Rok výroby: 2018, 2019, 2020.

Poistka zapaľovača cigariet (zásuvka napájania) v Suzuki Baleno je poistka #12 alebo #32 (ACC-2) v poistkovej skrinke prístrojovej dosky.



Nachádza sa na ľavej strane prístrojovej dosky.

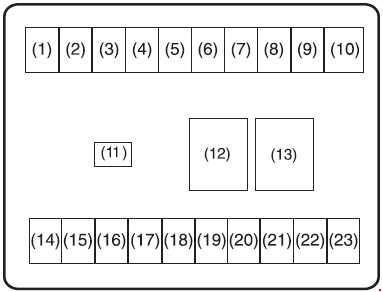

Schéma poistkovej skrinky (v.1)

(Bez systému štartovania bez kľúča alebo systému otvárania vozidla bez kľúča)

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	10	Rezervné svetlo
2	15	Cievka zapaľovania
3	10	Odometer
4	10	Stierač
5	5	Signál zapaľovania-2
6	15	Lavalampa
7	25	Predný stierač
8	10	Zadné svetlo
9	10	Havarijné svetlá
10	10	Brzdové svetlá
11	30	Napájanie okien

Číslo	Ampére [A]	Popis
12	15	ACC-2
13	5	ACC
14	5	Signál štartovania
15	10	Signál zapnutia-1
16	10	Airbag
17	5	Modul riadenia ABS (ak je prítomný)
18	15	Klaksón
19	20	Zámok dverí
20	25	Ohrievač zadného skla
21	15	Rádio
22	5	Lampa stropu
23	10	Lampa stropu-2

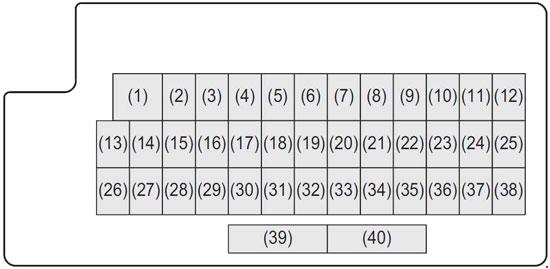

Schéma poistkovej skrinky (v.2)

(Systém štartovania bez kľúča push alebo systém prístupu bez kľúča)

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30	Napájanie okien
2	10	Odometer
3	15	Cievka zapaľovania
4	5	Signál zapaľovania-1 2
5	–	Nepoužíva sa
6	–	Nepoužíva sa
7	–	Nepoužíva sa
8	20	Zámok dverí
9	15	Zámok volantu
10	10	Havarijné svetlá
11	5	Kontrolér A-STOP
12	10	Zadné hmlové svetlo
13	5	Modul riadenia ABS
14	15	Vyhrievanie sedadiel
15	5	Signál zapaľovania-1 3
16	10	Svetlo stropu-2
17	5	Svetlo stropu
18	15	Rádio
19	5	KONT

Číslo	Ampére [A]	Popis
20	5	Tlačidlo 2
21	20	Časový spínač okna
22	5	Kľúč
23	15	Klaksón
24	5	Zadné svetlo (ľavé)
25	10	Zadné svetlo
26	10	Airbag
27	10	Signál zapnutia-1
28	10	Rezervné svetlo
29	5	ACC-3
30	20	Zadné odmrazovanie
31	10	Hrejivé zrkadlá
32	15	ACC-2
33	5	ACC
34	10	Stierač
35	5	Signál zapnutia-2
36	15	Lavalampa
37	25	Predný stierač
38	10	Brzdové svetlá
39	–	Nepoužíva sa
40	25	Zadné odmrazovanie 2

Poistky hlavné (umiestnené na batérii)

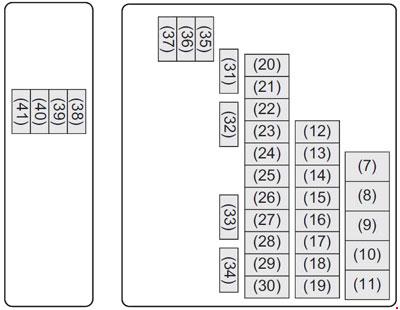

Poistkové skrinky

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	120	FL1
2	100	FL2
3	80	FL3
4	100	FL4
5	50	FL5
6	150	FL6
7	30	Štartovanie motora
8	30	Ventilátory ventilátora
9	40	Batéria
10	40	Motor ABS
11	40	Zapaľovanie
12	30	B/U
13	30	Pomocná batéria
14	–	Nepoužíva sa
15	–	Nepoužíva sa
16	25	Modul riadenia ABS
17	15	Svetlomet (ľavý)
18	15	Svetlomet (pravý)
19	–	Nepoužíva sa
20	–	Nepoužíva sa

Číslo	Ampére [A]	Popis
21	30	Ventilátor chladiča
22	60	Servoriadenie
23	5	ECM
24	20	Čerpadlo paliva
25	20	Predné hmlové svetlo
26	10	Kompresor vzduchu
27	50	Spínač zapaľovania 2
28	15	Prevodovka
29	15	FI (GAS)
29	30	Hlavné FI (DIESEL)
30	15	Čerpadlo CVT
31	–	Nepoužíva sa
32	–	Nepoužíva sa
33	5	Signál štartovania
34	–	Nepoužíva sa
35	20	INJ DRV (DIESEL)
36	–	Nepoužíva sa
37	10	FI (DIESEL)
38	–	Nepoužíva sa
39	25	Hlavné svetlo
40	15	Hlavné svetlo (pravé)
41	15	Hlavné svetlo (ľavé)

O Suzuki Baleno (2015-2019)

Suzuki Baleno, vyrábané v rokoch 2015 až 2019, je kompaktný hatchback, ktorý ponúka moderný dizajn a efektívnu spotrebu paliva. Tento model je známy svojou priestrannou kabínou a pohodlným interiérom, čo ho robí ideálnym pre mestské aj dlhšie jazdy. Baleno je dostupné s rôznymi motorizáciami, vrátane benzínových motorov s objemom 1,0 a 1,2 litra, ktoré poskytujú vyvážený výkon a úsporu paliva. Vďaka svojej spoľahlivosti a praktickosti je Suzuki Baleno obľúbenou voľbou medzi vodičmi, ktorí hľadajú spoľahlivé a ekonomické vozidlo.

Schéma poistkovej skrinky Suzuki Baleno

Táto stránka zobrazuje schému poistkovej skrinky pre Suzuki Baleno, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza pod prístrojovou doskou alebo v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii.
