Suzuki SX4 (2006-2013) – poistková skrinka

Suzuki SX4 (2006-2013) – schéma poistkovej skrinky

Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Suzuki SX4 (2006-2013) je poistka 45 v poistkovej skrinke v kabíne.

Poistky vo motorovom priestore (benzín)

Číslo	Ampére [A]	Popis
1	80	Celkové elektrické zaťaženie
2	50	Elektrické okno; Štartovanie; Stierač; Motorček na štartovanie.
3	50	Zadné svetlo; Zadné odmrazovanie; Zámok dverí; Havarijné svetlá; Klakson; Prívetivé svetlo.
4	–	Nepoužíva sa
5	–	Nepoužíva sa
6	15	Hlavné svetlo (pravé)
7	15	Hlavné svetlo (ľavé)
8	20	Predné stretávacie svetlo
9	–	Nepoužíva sa
10	40	Modul riadenia ABS
11	30	Ventilátor chladiča
12	30	Modul riadenia ABS
13	30	Štartovanie motora
14	50	Kľúč na zapínanie
15	30	Ventilátory kúrenia

16	20	Kompressor vzduchu
17	15	Motor telesa klapky
18	15	Automatická prevodovka
19	15	Palivová injekcia
Relé
20	Automatické relé prevodovky
21	Relé kompresora vzduchu
22	Relé palivovej pumpy
23	Relé ventilátora kondenzátora
24	Relé predných stretávacích svetlometov
25	Relé motora telesa klapky
26	FI Hlavné relé
27	Štartovanie relé motora
28	Relé ventilátora chladiča
29	Relé ventilátora chladiča 2
30	Relé ventilátora chladiča 3

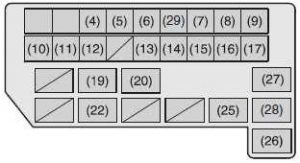

Poistky v motorovom priestore (Diesel)

Číslo	Ampére [A]	Popis
2	20	FI
3	10	DVR INJ
4	15	Hlavné svetlo (pravé)
5	15	Hlavné svetlo (ľavé)
6	20	Predné stretávacie svetlo
7	60	Modul riadenia asistencie pri jazde
8	40	Modul riadenia ABS
0	30	Ventilátor chladiča
10	30	Modul riadenia ABS
11	30	Štartovanie motora
12	50	Kľúč na zapaľovanie
13	30	Ventilátory kúrenia
14	10	Kompresor vzduchu
15	20	Čerpadlo paliva
16	30	CDSR
17	30	Vstrekovanie paliva
29	50	IGN2
30	80	Zapaľovacia sviečka
31	30	Ohrievač paliva

32	140	Hlavný
33	50	Žiarovka
34	30	Sub Htr1
35	30	Sub Htr 3
36	30	Sub Htr 2
37	–	+ B2
38	–	+ B1
1	Hlavné relé FI
18	Nepoužíva sa
19	Relé kompresora vzduchu
20	Relé palivovej pumpy
21	Nepoužíva sa
22	Relé predných stretávacích svetlometov
23	Nepoužíva sa
24	Nepoužíva sa
25	Štartovanie relé motora
26	Relé ventilátora chladiča
27	Relé ventilátora 3 RDTR
28	Relé ventilátora 2 RDTR

Poistky pod prístrojovou doskou

SX4

SX4 Sedan

Nr	Ampere [A]	Popis
1	15	Tergicristallo zadný
2	15	Bobina zapaľovania
3	10	Rezervné svetlo
4	10	Odometer
5	15	Príslušenstvo
6	15	Výbava 2
7	30	Aktivátor okien
8	30	Tergicristallo
9	10	IG1 SIG
10	15	Airbag
11	10	Systém prevencie zablokovania kolies

12	15	SX4: 4WD; Maruti: Luce posteriore.
13	15	Luce di stop
14	20	Zámok dverí
15	10	ECU (len Diesel)
16	10	ST SIG
17	15	Vyhrievanie sedadla
18	10	IG 2 SIG
19	10	Luce posteriore
20	15	Kupola
21	30	Odmlžovač zadného skla
22	15	Klaksón; Výstražné svetlá.
23	15	Audio
24	30	Sedan: Odmlžovač zadného skla

O Suzuki SX4 (2006-2013)

Suzuki SX4, vyrábaný v rokoch 2006 až 2013, je kompaktný crossover, ktorý vznikol v spolupráci s talianskou automobilkou Fiat. Tento model je známy svojou spoľahlivosťou a všestrannosťou, čo ho robí ideálnym pre mestské aj vidiecke prostredie. Suzuki SX4 je dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Vďaka pohonu všetkých štyroch kolies, ktorý bol k dispozícii pre niektoré verzie, ponúka SX4 dobrú trakciu a stabilitu na rôznych povrchoch. Interiér vozidla je praktický a ponúka dostatok priestoru pre cestujúcich aj batožinu, čo z neho robí obľúbenú voľbu pre rodiny.

Schéma poistkovej skrinky Suzuki SX4

Táto stránka zobrazuje schému poistkovej skrinky pre Suzuki SX4, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod palubnou doskou na strane vodiča, a tiež v motorovom priestore. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej konfigurácii a funkcii.
