Schéma poistiek a relé – Suzuki(Maruti) Ritz

Týka sa vozidiel vyrobených v rokoch:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Schéma poistkovej skrinky palubnej dosky

Poistková skrinka sa nachádza pod palubnou doskou na strane vodiča. Stlačte na oboch koncoch a odstráňte kryt, aby ste ho vybrali. Na vybratie poistky použite vyberák poistiek, ktorý je prítomný v poistkovej skrinke.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	–	–
2	15	Cievka zapaľovania
3	10	Rezervné svetlo
4	10	Odometer
5	15	Príslušenstvo 1
6	15	Príslušenstvo 2
7	30	Napájanie okna
8	15	Lavalunotto
9	10	IG1 SIG
10	15	Airbag
11	10	Systém prevencie zablokovania kolies

Číslo	Ampére [A]	Popis
12	10	Zadné svetlo
13	–	–
14	20	Zámok dverí
15	–	–
16	10	ST SIG
17	10	Imobilizér
18	10	IG2 SIG
19	15	Zadné hmlové svetlo
20	15	Rádio
21	20	Zadné odmrazovanie
22	15	Klaksón a výstražné svetlá
23	–	–
24	–	–

Poistková skrinka v motorovom priestore

Hlavná poistka, primárne poistky a niektoré jednotlivé poistky sa nachádzajú v motorovom priestore. Ak sa hlavná poistka spáli, žiadna elektrická súčiastka nebude fungovať. V prípade spálenia hlavnej poistky, žiadna elektrická súčiastka zodpovedajúcej skupiny zaťaženia nebude fungovať.

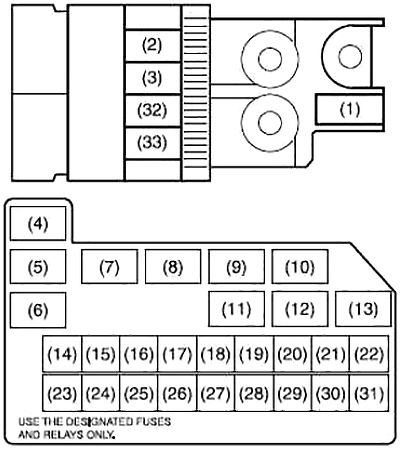

Schéma (benzín)

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	80	Celkové elektrické zaťaženie
2	50	Napájanie okna, zapaľovanie. Stierač, štartovanie
3	50	Zadné svetlo, odmrazovač zadného skla, zámok dverí, núdzové svetlá/horn, kupola
14	30	Poistka ohrievača
15	15	Vstrekovanie paliva
16	10	Kompresor vzduchu
17	15	Napájanie riadiacej jednotky A/T
18	15	Spínač brzdového svetla
19	30	Modul riadenia ABS
20	30	Motor štartovania
21	–	–
22	50	Modul riadenia posilňovača riadenia
23	30	Kľúč zapaľovania
24	30	Ventilátor chladiča
25	–	–
26	30	Modul riadenia ABS

Číslo	Ampére [A]	Popis
27	–	–
28	–	–
29	15	Zadné hmlové svetlo
30	15	Svetlomet (ľavý)
31	15	Svetlomet (pravý)
32	80	Kúrenie, kompresor vzduchu, posilňovač riadenia
33	80	Ventilátor chladiča, Zadné hmlové svetlo, Svetlomet
Relé
4	Relé ventilátora chladiča #1
5	Relé ventilátora chladiča #2
6	Relé ventilátora chladiča #3
7	Relé motora štartovania
8	Hlavné relé
9	–
10	Relé predných hmlových svetiel
11	Relé čerpadla paliva
12	Relé kompresora vzduchu
13	Relé A/T

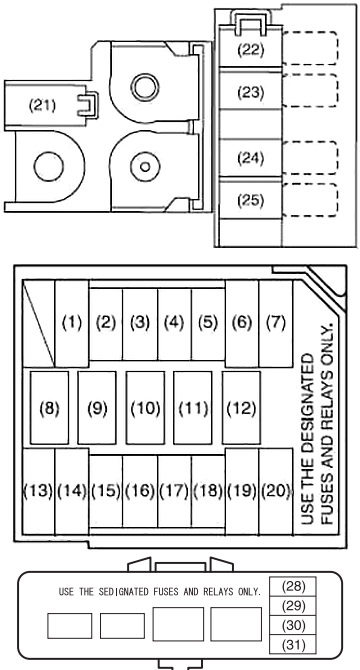

Schéma (Diesel)

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30	Štartovanie motora
2	10	Kompresor vzduchu
3	15	Čerpadlo paliva
4	30	FI
5	30	Kúrenie
6	30	Ventilátor chladiča
7	50	Modul riadenia posilňovača riadenia
13	30	Modul riadenia ABS
14	30	Modul riadenia ABS
15	15	Spínač brzdového svetla
16	15	Svetlomet (pravý)
17	15	Svetlomet (ľavý)
18	15	Zadné hmlové svetlo
19	30	Kľúč na zapaľovanie
20	50	Napájanie okna. Zapaľovanie, stierač, štartovanie

Číslo	Ampére [A]	Popis
21	100	Všetky elektrické zaťaženia
22	100	ABS, MIL, predné hmlové svetlá
23	100	EPS, ventilátor chladiča. Kúrenie, štartovanie
24	50	Žiarovka
25	100	Svetlo
26	30	–
27	30	–
28	–	–
29	20	Poistka FI
30	–	–
31	10	FI3
Relé
8	Relé ventilátora chladiča #1
9	Relé ventilátora chladiča #2
10	Relé ventilátora chladiča #3
11	Relé kompresora vzduchu
12	Relé motora štartovania
