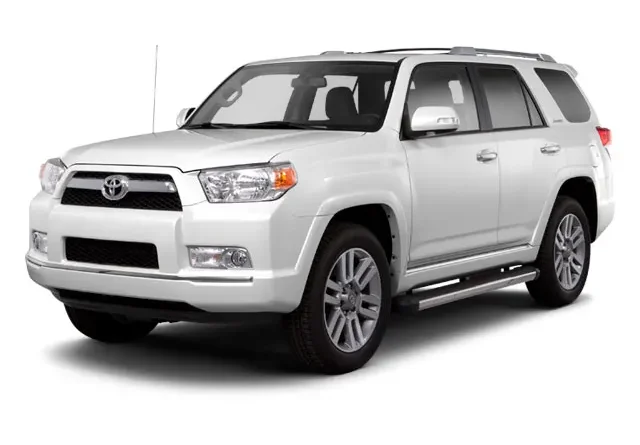

Toyota 4Runner N280 (2010-2017) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota 4Runner N280 (2010–2017), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.
Schéma poistiek a relé – Toyota 4Runner N280
Týka sa vozidiel vyrobených v rokoch:
2010, 2011, 2012.

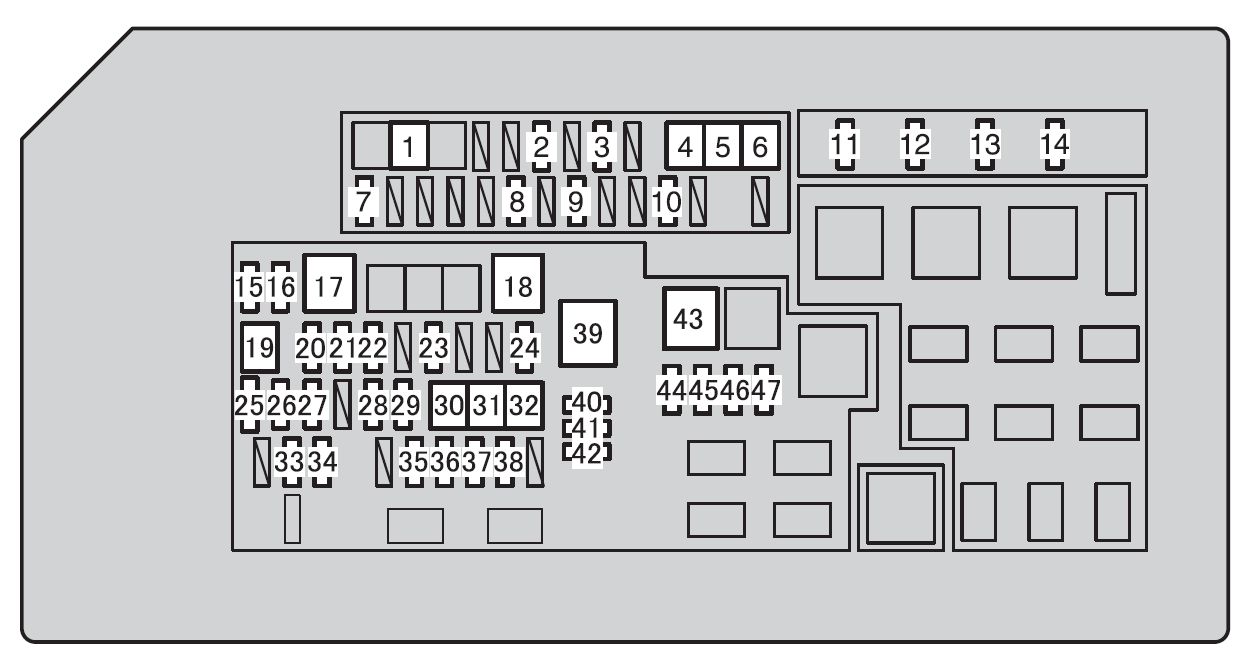

Motorový priestor
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Rizkový PTC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Ohrievač predných stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | Rizkový PTC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Pomocná batéria prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Rizkový PTC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Ohrievače vonkajších zrkadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Zadné svetlo prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Brzdové/zadné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Poistky INJ, IGN, GAUGE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 25 | Systém viacbodového/sekvenciálneho vstrekovania paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Senzor A/F | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Pravý svetlomet (tlmené svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Ľavý svetlomet (tlmené svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 50 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 80 | Elektrické zásuvky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Poistky H-LP RH-HI, H-LP LH-HI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Smerovky;
Havarijné svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Systém viacbodového/sekvenciálneho vstrekovania paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30 | Brzdové/smerové svetlá prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | — | Žiadny obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 7,5 | Systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 7,5 | Bezpečnostné pripojenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 30 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 50 | ABS, VSC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 30 | ABS, VSC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 50 | Systém vstrekovania paliva multipoint/sekvenciálne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Vnútorné osvetlenie;
Osvetlenie v prahoch dverí. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | Multiplexový komunikačný systém;
Odometer a merač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10 | Pravý svetlomet (tlmené svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Ľavý svetlomet (tlmené svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Systém vstrekovania paliva multipoint/sekvenciálne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 7,5 | Systém vstrekovania paliva multipoint/sekvenciálne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 120 | HTR, 400 W INV, A/C COMP, GANCIO TRAINO, SUB BATT, MIR HTR, DEF, DEICER, STOP, PTC HTR NO.1, PTC
HTR NO.2, PTC HTR NO.3, S/HTR FR, ACC, P/OUTLET, IG1, ECU-IG NR1, ECU-IG NR2, TERGICRISTALLO, PULIZIA, KDSS, 4WD, BKUP LP, TRAINO BKUP, PORTA P, PORTA RL, PORTA POSTERIORE, PORTA D, P/SIEDO FL , P/SEAT PRZ, PORTA, A/C, OBD, PORTA POSTERIORE, S/TETTO, PANNELLO, GANCIO, ANTI-NEBBIA PRZ, Fusibili D/L NO.2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 140 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 10 | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 20 | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 80 | Fusibili IG2, EFI, A/F, KLAXON | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 10 | Systém vstrekovania paliva multipoint/sekvenciálne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 7,5 | Inteligentný systém kľúčov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 20 | Systém blokovania volantu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 30 | Ovládač brzdy prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| *: Vymeniť poistku za poistku s rovnakým prúdom ako pôvodná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

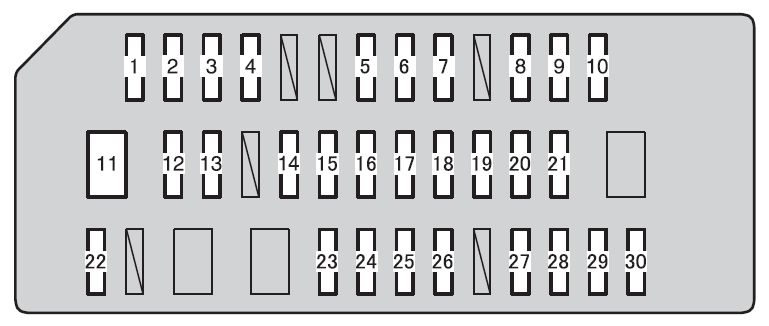

Prístrojová doska na strane vodiča
| Číslo | Amperáže [A] | Popis |
| 1 | 10 | Zadné/brzdové svetlá |
| 2 | 7,5 | Osvetlenie prístrojovej dosky |
| 3 | 7,5 | Odometer a merač |
| 4 | 10 | Systém viacbodového/sekvenciálneho vstrekovania paliva;
Systém airbagov; Inteligentný systém kľúča. |
| 5 | 20 | Stierač a umývač skla |
| 6 | 30 | Stierač a umývač skla |
| 7 | 25 | Elektricky otvárateľná strecha |
| 8 | 25 | Elektrické okná |
| 9 | 25 | Elektrické okná |
| 10 | 30 | Multiplexový komunikačný systém |
| 11 | 30 | Elektrické okná |
| 12 | 30 | Predné sedadlo pasažiera |
| 13 | 20 | Systém vyhrievania sedadiel |
| 14 | 10 | Systém klimatizácie;
Systém viacbodového/sekvenciálneho vstrekovania paliva. |
| 15 | 7,5 | Smerovky;
Havarijné svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Systém kontroly stability vozidla;
Systém varovania tlaku pneumatík; Senzor riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 25 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7,5 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | Diagnostika palubná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 25 | Systém multiplexovej komunikácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30 | Elektricky nastaviteľné sedadlo vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Pohon všetkých kolies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Systém dynamického kinetického odpruženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Svetlá cúvania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Rezervné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 7,5 | Systém viacbodového/sekvenciálneho vstrekovania paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Elektrické zásuvky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Toyota 4Runner N280
Týka sa vozidiel vyrobených v rokoch:
2013, 2014, 2015, 2016, 2017.

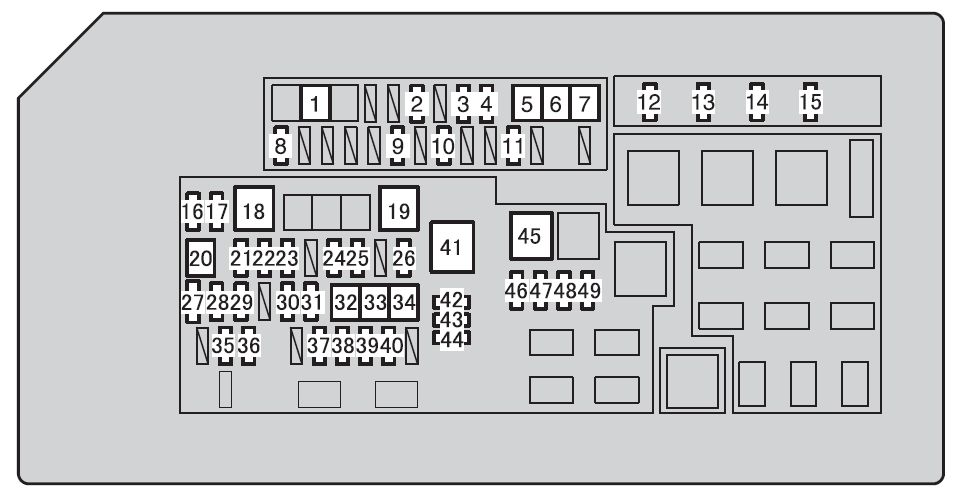

Vano motore
| Číslo | Amperáže [A] | Popis |
| 1 | 30 | Rizikový PTC |
| 2 | 30 | Odvlhčovač zadného okna |
| 3 | 20 | Odmrazovač predného skla |
| 4 | 10 | Rizikový ohrievač vzduchovej pumpy;
Kombinovaná ventilová AI. |
| 5 | 30 | Rizikový PTC |
| 6 | 30 | Pomocná batéria prívesu |
| 7 | 10 | Rizikový PTC |
| 8 | 10 | Odvlhčovače vonkajších spätných zrkadiel |
| 9 | 30 | Zadné svetlo prívesu |
| 10 | 10 | Systém klimatizácie |
| 11 | 10 | Brzdové/zadné svetlá |
| 12 | 20 | Poistky INJ, IGN, GAUGE |
| 13 | 10 | Klaksón |
| 14 | 25 | Systém viacbodového/sekvenciálneho vstrekovania paliva |
| 15 | 20 | Senzor A/F |
| 16 | 10 | Pravý svetlomet (diaľkové svetlo) |
| 17 | 10 | Ľavý svetlomet (diaľkové svetlo) |
| 18 | 50 | Systém klimatizácie |
| 19 | 80 | Elektrické zásuvky |
| 20 | 30 | Systém štartovania |
| 21 | 20 | Poistky H-LP RH-HI, H-LP LH-HI |
| 22 | 7,5 | Systém nabíjania |
| 23 | 15 | Smerovky;
Havarijné svetlá. |
| 24 | 10 | Systém viacbodového/sekvenciálneho vstrekovania paliva |
| 25 | 30 | Systém bočných tyčí automaticky vysúvateľných |
| 26 | 30 | Zadné svetlá/brzdové svetlá prívesu |
| 27 | — | Žiadny obvod |
| 28 | 10 | Audio systém |
| 29 | 7,5 | Systém štartovania |
| 30 | 7,5 | Bezpečnostné pripojenie |
| 31 | 30 | Audio systém |
| 32 | 50 | ABS, VSC |
| 33 | 30 | ABS, VSC |
| 34 | 50 | Systém viacbodového/sekvenčného vstrekovania paliva |
| 35 | 10 | Vnútorné osvetlenie;
Osvetlenie prahov dverí. |
| 36 | 10 | Multiplexový komunikačný systém;
Odometer a merač. |
| 37 | 10 | Pravý svetlomet (tlmené svetlá) |
| 38 | 10 | Ľavý svetlomet (tlmené svetlá) |
| 39 | 10 | Systém viacbodového/sekvenčného vstrekovania paliva |
| 40 | 7,5 | Systém viacbodového/sekvenčného vstrekovania paliva |
| 41 | 140* | HTR, 400 W INV, A/C COMP, GANCIO TRAINO, SUB BATT, MIR HTR, DEF, DEICER,
STOP, PTC HTR NO.1, PTC HTR NO.2, PTC HTR NO.3, S/HTR FR, ACC, P/OUTLET, IG1, ECU-IG NR1, ECU-IG NR2, TERGICRISTALLO, PIASTRINA, KDSS, 4WD, BKUP LP, TRAINO BKUP, PORTA P, PORTA RL, PORTA POSTERIORE, PORTA D, P/SIEDO FL, P/SEAT FR, PORTA, A/C, OBD, PORTA POSTERIORE, S/TETTO, PANNELLO, GANCIO, FENDINEBBIA FR, D/L NO.2 poistky, AIR PMP HTR |
| 42 | 10 | — |
| 43 | 15 | — |
| 44 | 20 | — |
| 45 | 80 | Poistky IG2, EFI, A/F, KLAXON |
| 46 | 10 | Systém viacbodového/sekvenčného vstrekovania paliva |
| 47 | 7,5 | Inteligentný systém kľúčov |
| 48 | 20 | Systém zamykania volantu |
| 49 | 30 | Regulátor brzdy prívesu |
| *: Vymeniť poistku za poistku s rovnakým prúdom ako originál | ||
Prístrojová doska na strane vodiča
| Číslo | Amperáž [A] | Popis |
| 1 | 10 | Brzdové/zadné svetlá |
| 2 | 7,5 | Osvetlenie prístrojovej dosky |
| 3 | 7,5 | Odometer a merač |
| 4 | 10 | Systém viacbodového/sekvenciálneho vstrekovania paliva;
Systém airbagov; Inteligentný systém kľúča. |
| 5 | 20 | Stierač a umývač skla |
| 6 | 30 | Stierač a umývač skla |
| 7 | 25 | Elektricky otvárateľná strecha |
| 8 | 25 | Elektrické okná |
| 9 | 25 | Elektrické okná |
| 10 | 30 | Multiplexová komunikačná sústava |
| 11 | 30 | Elektrické okná |
| 12 | 30 | Predné sedadlo pasažiera |
| 13 | 20 | Systém vyhrievania sedadiel |
| 14 | 10 | Systém klimatizácie;
Systém viacbodového/sekvenciálneho vstrekovania paliva. |
| 15 | 7,5 | Smerovky;
Havarijné svetlá. |
| 16 | 10 | Systém kontroly stability vozidla;
Systém upozornenia na tlak v pneumatikách; Senzor riadenia. |
| 17 | 7,5 | Elektrické okná |
| 18 | 25 | Elektrické okná |
| 19 | 7,5 | Systém štartovania |
| 20 | 7,5 | Systém klimatizácie |
| 21 | 7,5 | Diagnostika palubného systému |
| 22 | 15 | Hmlové svetlá |
| 23 | 25 | Systém multiplexovej komunikácie |
| 24 | 30 | Elektricky nastaviteľné sedadlo vodiča |
| 25 | 20 | Pohon všetkých kolies |
| 26 | 10 | Dynamický kinetický systém odpruženia |
| 27 | 10 | Svetlá cúvania prívesu |
| 28 | 10 | Rezervné svetlá |
| 29 | 7,5 | Systém viacbodového/sekvenciálneho vstrekovania paliva |
| 30 | 15 | Elektrické zásuvky |
