Toyota 4Runner N210 (2003-2009) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota 4Runner N210 (2003–2009), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.
Schéma poistiek a relé – Toyota 4Runner N210
Vzťahuje sa na vozidlá vyrobené v rokoch:
Za zapaľovač cigariet (zásuvky napájania) sú zodpovedné poistky č. 12 (zásuvky napájania), č. 23 (zásuvky napájania) a č. 24 (zapaľovač cigariet) v poistkovej skrinke v prístrojovej doske.

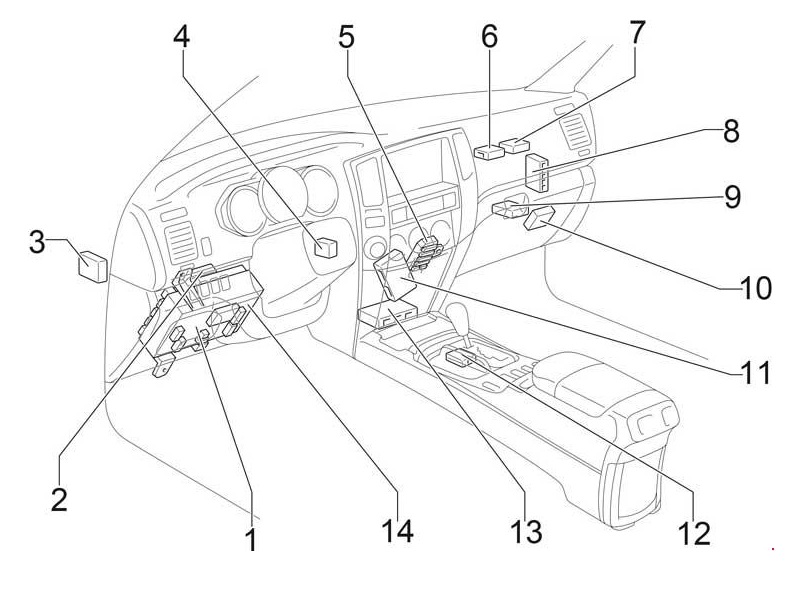

Kabína
Poloha
Popis
- Poistková skrinka
- Relé smeroviek/relé denného svietenia
- ECU odpruženia
- Zosilňovač kľúča transpondéra
- Centrum J / B
- ECU proti krádeži
- Počítač s kľúčom transpondéra
- Modul riadenia motora
- Kontrola 4WD ECU
- Monitorovanie tlaku pneumatík ECU
- Jednotka riadenia klimatizácie
- ECU blokovania prevodovky
- Skupina senzora airbagu
- ECU karosérie

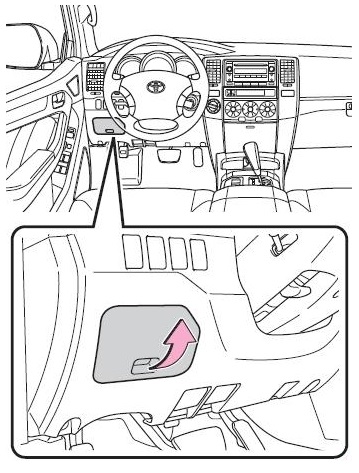

Nachádza sa na ľavej strane prístrojovej dosky, za krytom.

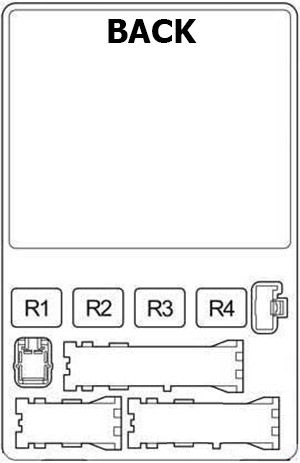

Zadná
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Systém vstrekovania multipoint/sekvenciálne, systém proti zablokovaniu, systém kontroly trakcie (modely 2WD), aktívny systém kontroly trakcie (modely 4WD), systém kontroly stability vozidla, meradlo a indikátor, systém klasifikácie predných cestujúcich, slabé svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Systém airbag SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | Indikátory a meradlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Systém štartovania, systém vstrekovania multipoint/sekvenciálne; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Stierače a umývače čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Systém kontroly 4WD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Sedadlo vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Napájanie zadných sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Elektrické zásuvky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Zadný umývač, systém multiplexovej komunikácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Systém kontroly blokovania prevodovky, elektrické ovládanie okien, systém proti zablokovaniu, systém kontroly trakcie (modely 2WD), aktívny systém kontroly trakcie (modely 4WD), systém kontroly stability vozidla, elektricky otvárateľná strecha, systém multiplexovej komunikácie, systém proti krádeži, výška zadného ovládania pneumatickej suspensie, systém upozornenia na tlak pneumatík, systém pamäte polohy riadenia; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Systém proti zablokovaniu, systém kontroly trakcie (modely 2WD), aktívny systém kontroly trakcie (modely 4WD), systém kontroly stability vozidla, systém klimatizácie, systém nabíjania, odmrazovač zadného okna, svetlá cúvania, smerovky, výstražné svetlá, vyhrievanie sedadiel, AC menič, kontrola osvetlenia prístrojovej dosky, auto proti odrazu v zrkadle, reduktor napätia pásov, systém airbag SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Žiadny obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Systém proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Zadné svetlá, osvetlenie evidenčného čísla, parkovacie svetlá, kontrola osvetlenia prístrojovej dosky, systém viacbodového/sekvenciálneho vstrekovania, osvetlenie prístrojovej dosky, merač a indikátor, osvetlenie odkladacej schránky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 7,5 | Elektrické zásuvky, vonkajšie zrkadlá, audio systém, navigačný systém, systém kontroly blokovania prevodovky, osvetlenie prístrojovej dosky, systém zábavy zadný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 30 | Elektrické ovládanie okien, elektricky otváracia strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zadné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé energie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Zásuvky príslušenstva (DC SKT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

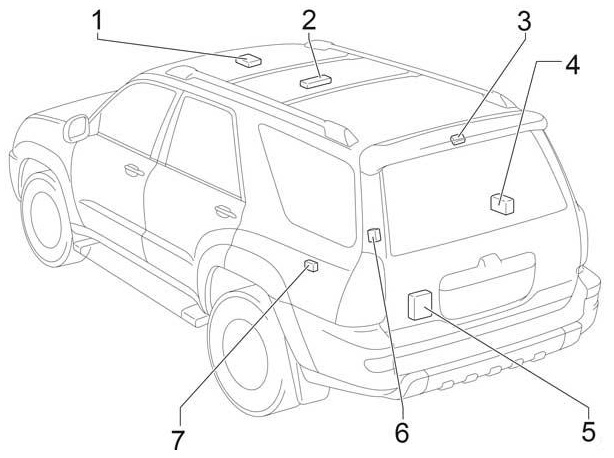

Dodatočné prvky
Popis
- ECU kontrola strechy s otváraním
- Ovládač zvuku zadného sedadla
- Prijímač sledovania tlaku pneumatík
- Zosilňovač stereo komponent
- ECU zadných dverí
- Prijímač kontroly dverí
- Relé prevodníka ťahu

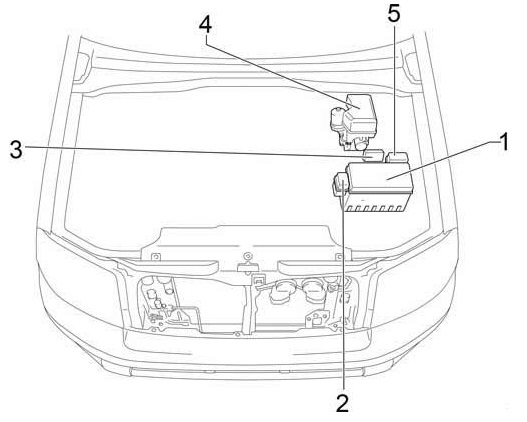

Motorový priestor
Popis
- Poistka a skrinka relé
- Skrinka relé č. 1
- Ovládač vstrekovania vzduchu
- ECU kontrola šmyku s aktorom
- Skrinka relé č. 2

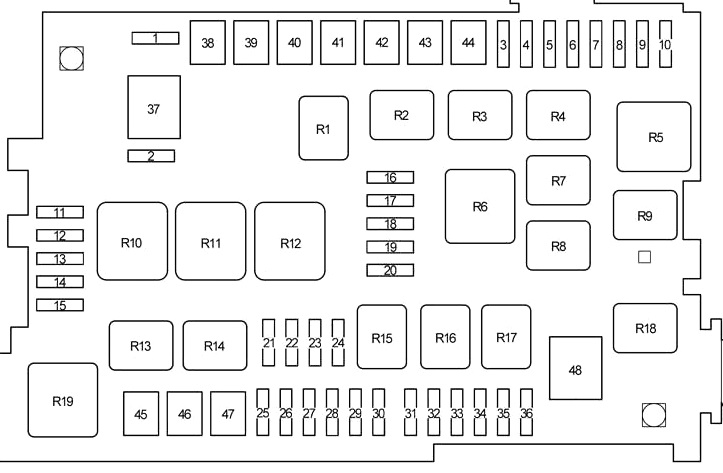

| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Svetlá brzdové/zadné, svetlo brzdové vysoké, systém kontroly blokovania prevodovky, systém proti zablokovaniu, systém kontroly trakcie (modely 2WD), aktívny systém kontroly trakcie (modely 4WD), systém kontroly stability vozidla, zadné pneumatické odpruženie s reguláciou výšky, systém viacbodového/sekvenciálneho vstrekovania, kontrolér brzdy prívesu, svetlá prívesu (zadné svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Inverter AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Palubný diagnostický systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Pravý svetlomet (tlmené svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Ľavý svetlomet (tlmené svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Pravý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Ľavý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Zadné pneumatické odpruženie s reguláciou výšky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 25 | Vyhrievanie sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Ohrievač zadného okna, systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Vyhrievanie vonkajšieho zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Interné osvetlenie, osobné osvetlenie, systém bezdrôtového diaľkového ovládania, osvetlenie stropu dverí, smerovka a merač, osvetlenie odkladacej schránky, osvetlenie prístrojovej dosky, osvetlenie tabuľky jazdy, multiplexový komunikačný systém, zadný audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Audio systém, navigačný systém, systém zábavy vzadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Systém proti zablokovaniu, systém kontroly trakcie (modely 2WD), aktívny systém kontroly trakcie (modely 4WD), systém kontroly stability vozidla, systém klimatizácie, multiplexový komunikačný systém, systém proti krádeži, systém pamäte polohy riadenia, systém klasifikácie predných cestujúcich, navigačný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | – | Kratšia zástrčka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 7,5 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 15 | Senzor A/F | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Smerovky, núdzové blikače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 20 | Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 20 | Systém napájania zámku dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 30 | Konvertor ťahu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 20 | Systém zosilnenia zvuku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 140 | Rôzne poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 50 | 2005 – 2009 : Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 50 | 2002 – 2003 : Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 50 | Pneumatické zadné odpruženie s reguláciou výšky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 50 | Všetky prvky v poistkách “ACC”, “CIG”, “IGl”, “ECU-IG”, “FR WIP-WSH”, “RR WIP”, “RR-WSH”, “4WD” a “STA” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 30 | Ovládač brzdy prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 50 | Všetky prvky v poistkách “PWR OUTLET”, “DP/ SEAT ”, “PP/ SEAT ”, “POWER”, “TAIL” a “SECU/HORN” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 30 | Pomocná batéria prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 40 | Svetlá prívesu (zadné svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 40 | Systém proti zablokovaniu, systém kontroly trakcie (modely 2WD), aktívny systém kontroly trakcie (modely 4WD), systém kontroly stability vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 30 | Systém štartovania, “IGN”, “GAUGE”, “STA NR 2” a poistky “SRS” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 50 | 2002 – 2004 : Systém proti zablokovaniu, systém kontroly trakcie (modely 2WD), aktívny systém kontroly trakcie (modely 4WD), systém kontroly stability vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 30 | 2005 – 2009 : Systém proti zablokovaniu, systém kontroly trakcie (modely 2WD), aktívny systém kontroly trakcie (modely 4WD), systém kontroly stability vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 60 | 2004 – 2009 : Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Príslušenstvo (ACC CUT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Štartovanie (STA) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Zapaľovanie (IG) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Ohrievač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Spojka kompresora klimatizácie (MG CLT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Inverter AC (AC115V INV) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Ohrievač zadného okna (DEFOG) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Svetlá stop (STOP LP CTRL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Relé otvorenia obvodu (C/OPN) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | Vnútorné osvetlenie, mechanizmus otvárania garážových dverí (DOME) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R16 | EFI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R17 | Senzor pomeru vzduch-palivo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R18 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R19 | Svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka 1
| Číslo | Relé |
| R1 | Systém pneumatického odpruženia |
| R2 | – |
Poistková skrinka 2
| Číslo | Relé |
| R1 | Pomocná batéria prívesu |
| R2 | Svetlá prívesu |
O Toyota 4Runner N210 (2003-2009)
Toyota 4Runner N210, vyrábaná v rokoch 2003 až 2009, je robustné SUV známe svojou spoľahlivosťou a terénnymi schopnosťami. Tento model je vybavený pohonom všetkých štyroch kolies, čo z neho robí ideálne vozidlo pre jazdu v náročných podmienkach. Pod kapotou sa nachádzajú rôzne motorové možnosti, vrátane 4,0-litrového V6 motora, ktorý ponúka dostatočný výkon pre každodenné použitie aj pre off-road dobrodružstvá. Interiér 4Runneru je priestranný a pohodlný, s množstvom moderných technológií a bezpečnostných prvkov, ktoré zabezpečujú komfort a ochranu pre všetkých pasažierov.
Schéma poistkovej skrinky Toyota 4Runner N210
Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota 4Runner N210, ktorá je nevyhnutná pre správnu údržbu elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza pod prístrojovou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom, ktorý zabezpečuje bezpečnú prevádzku všetkých elektrických zariadení vo vozidle.
