Schéma poistiek a relé – Suzuki Ciaz

Týka sa vozidiel vyrobených v rokoch:

2014, 2015, 2016, 2017, 2018.

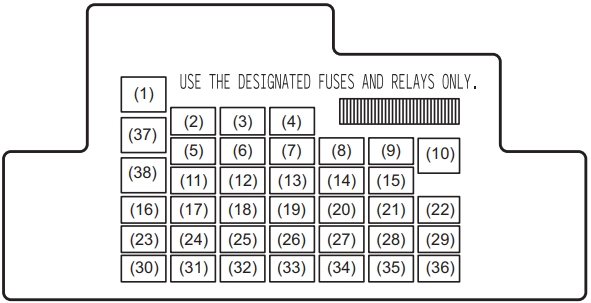

Schéma poistkovej skrinky palubnej dosky

Poistková skrinka sa nachádza pod palubnou doskou na strane vodiča. Odstráňte kryt poistkovej skrinky stlačením oboch koncov a zdvihnutím krytu.

Číslo	Ampér [A]	Popis
Číslo	Ampér [A]	Popis
1	20	Napájanie okna
2	20	Zámok riadenia
3	–	Nepoužíva sa
4	20	Ohrievač zadného skla
5	–	Nepoužíva sa
6	–	Nepoužíva sa
7	–	Nepoužíva sa
8	7,5	Signál štartovania
9	15	ACC-2
10	30	Napájanie okna
11	10	Havarijné svetlá
12	7,5	BCM
13	15	Cievka zapaľovania
14	10	Modul riadenia ABS
15	15	ACC
16	10	Kontrolér A-STOP
17	15	Klaksón

Číslo	Ampére [A]	Popis
18	10	Brzdové svetlo
19	10	Airbag
20	10	Rezervné svetlo
21	15	WIP
22	25	Predný stierač
23	7,5	Svetlo na strop
24	–	Nepoužíva sa
25	–	Nepoužíva sa
26	–	Nepoužíva sa
27	7,5	Signál zapnutia-1
28	15	Rádio 2
29	10	ACC-3
30	15	Rádio
31	10	Zadné svetlo
32	20	D/L
33	7,5	Spínač brzdových svetiel / spínač spojky
34	10	Odometer
35	7,5	Signál zapnutia-2
36	–	Nepoužíva sa

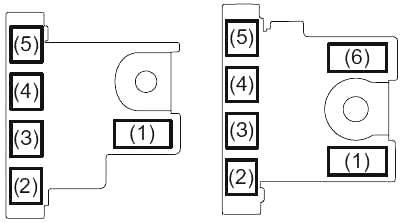

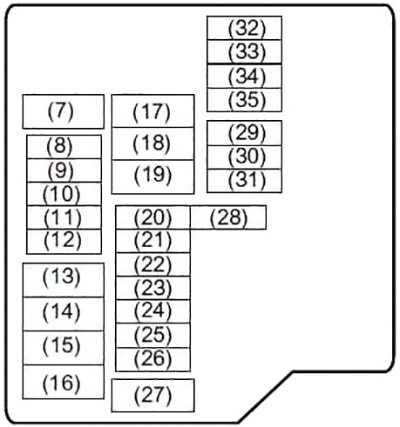

Schéma poistkovej skrinky v motorovom priestore

Aby ste odstránili poistku, použite vyťahovač poistiek, ktorý sa nachádza v poistkovej skrinke. Intenzita prúdu každej poistky je uvedená na zadnej strane krytu poistkovej skrinky.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	100	FL1 (Benzina)
	450	FL1 (Diesel)
2	100	FL2
3	100	FL3
4	50	FL4
5	80	FL5
6	100	FL6
7	50	Spínač zapaľovania -2
8	7,5	ECM
0	15	Relé automatickej prevodovky
10	–	Nepoužíva sa
11	10	Kompresor vzduchu
12	15	FI (Benzina)
13	30	FI (Diesel)
14	60	Posilňovač riadenia
15	30	Ventilátor chladiča
16	30	CDSR

Číslo	Ampére [A]	Popis
17	30	Ventilátor chladenia
18	30	Štartovanie motora
19	40	Motor ABS
20	30	B/U
21	15	Svetlomet tlmený (ľavý)
22	15	Svetlomet tlmený (pravý)
23	25	Modul riadenia ABS
24	30	DCDC
25	20	Predný svetlomet proti hmle
26	25	Svetlomet
27	40	Zapaľovanie
28	7,5	Signál štartovania
29	20	INJ DRV (Diesel)
30	10	FI 2
31	15	F/P (Diesel)
32	15	Svetlomety diaľkové (ľavý)
33	15	Svetlomety diaľkové (pravý)
34	–	Nepoužíva sa
35	7,5	WIP SUB
