Schéma poistiek a relé – Suzuki Aero (Liana)

Týka sa vozidiel vyrobených v rokoch:

2001, 2002, 2003, 2004, 2005, 2006, 2007 a 2008.

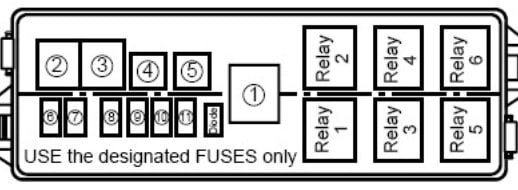

Komora motora

Nachádza sa vedľa batérie, pod ochranným krytom, na ktorý bude aplikované aktuálne schéma.

Popis

1. Batéria 80A, alternátor, všetky obvody
2. 60A spínač zapaľovania
3. Poistková skrinka 60A, poistková skrinka komora motora
4. 60A ABS. Jednotka pohonu a riadenia
5. Relé ventilátora 30A
6. 15A Sada smeroviek, Svetlomet – pravý svetlomet (R)
7. 15A Svetlomet – ľavý svetlomet (L)
8. 30A Relé riadenia ventilátora chladiča č. 1 Relé riadenia ventilátora chladiča č. 2
9. Relé kompresora 20A, relé ventilátora klimatizácie
10. 15A Hlavné relé
11. 15A spínač svetla brzdy

Samostatne, na termináli batérie, sa môže nachádzať hlavná poistka distribúcie.

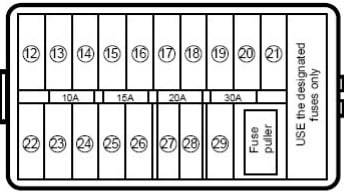

Komora pre cestujúcich

Nachádza sa pod prístrojovou doskou na strane vodiča, za ochranným krytom.

Popis

12	Relé kompresora 10A, relé ventilátora klimatizácie, spínač vyhrievaného zrkadla, relé motora ventilátora, relé motora ventilátora (Hi)
13	15A Vyhrievané sedadlo
14	20A Spínač vyhrievania zadného okna (station wagon) alebo relé vyhrievania zadného okna
15	15 A ECM, konektor dát, súprava ukazovateľov, svetlomety, vnútorné osvetlenie, osvetlenie batožinového priestoru, stereo, TCM
16	Svetlomet zadný hmlový 10A, spínač zadného hmlového svetlometu, kontrolór zadného hmlového svetlometu
17	Alarm 10A
18	15A Rezerva
19	10A Relé H / T (svetlomet / späť) alebo Rozmery (späť), osvetlenie prístrojov a tabuliek
20	20A Centrálne zamykanie
21	Rezerva
22	15A Riadiaca jednotka elektronického SRS
23	Alternátor 15A, cievky zapaľovania
24	Kontrolór zámku dverí 10A, spínač núdzového osvetlenia, spínač svetla cúvania, senzor prevodovky, režim rukoväte, spínač kontroly režimu
25	15A Stierače, motor predného stierača, aktátor polohy svetlometov (L), aktátor polohy svetlometov (R), spínač polohy svetlometov, kombinácia spínačov, relé zadného stierača, motor zadného stierača
26	Riadiaca jednotka elektronického ABS 10A,
27	10A Súprava ukazovateľov
28	15A Poistka zapaľovača cigariet, Napájanie spínača zrkadla, Rádio, Zosilňovač antény
29	15A Konektor napájania príslušenstva

O Suzuki Liana (2001-2008)

Suzuki Liana, vyrábaná v rokoch 2001 až 2008, je kompaktný automobil, ktorý sa vyznačuje svojou praktickosťou a spoľahlivosťou. Tento model bol dostupný v rôznych karosárskych verziách, vrátane sedanu a hatchbacku, čo poskytovalo zákazníkom širší výber podľa ich preferencií. Liana bola vybavená rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré ponúkali výkon od 1.3 do 1.6 litra. Vďaka svojej priestrannej kabíne a pohodlnému interiéru sa stala obľúbenou voľbou pre rodiny a vodičov, ktorí hľadajú spoľahlivé a ekonomické vozidlo.

Schéma poistkovej skrinky Suzuki Liana

Táto stránka zobrazuje schému poistkovej skrinky pre model Suzuki Liana, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka je typicky umiestnená pod palubnou doskou na strane vodiča a ďalšia sa nachádza v motorovom priestore. Naše diagramy poskytujú detailný pohľad na čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Schéma poistkovej skrinky vám pomôže identifikovať správne poistky a zabezpečiť, že vaše vozidlo bude fungovať bez problémov.
