Suzuki SX4 S-Cross (2014-2017) – poistková skrinka

Suzuki SX4 S-Cross (2014-2017) – schéma poistky

Rok výroby: 2014, 2015, 2016, 2017.

Poloha panelu poistiek

Panel poistiek sa nachádza pod prístrojovou doskou (strana vodiča).

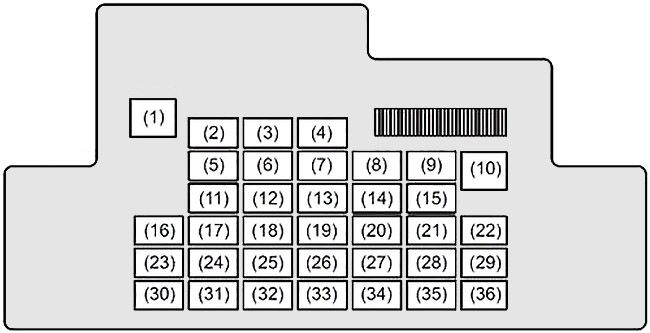

Schéma panelu poistiek

Priradenie poistiek v prístrojovej doske

Nr	Amperáže [A]	Popis
Nr	Amperáže [A]	Popis
1	–	Nepoužíva sa
2	20	Spínač časovača okna
3	15	Zámok riadenia
4	20	Ohrievač zadného skla
5	20	Otvárateľná strecha
6	10	DRL
7	10	Vyhrievané zrkadlo
8	7,5	Signál štartu
9	15	Napájanie príslušenstva 2
10	30	Napájanie okna
11	10	Havarijné svetlá
12	7,5	BCM
13	15	Cievka zapaľovania
14	10	Modul riadenia ABS
15	15	Napájanie príslušenstva
16	10	Kontrolér A-STOP
17	15	Klaksón

Nr	Amperáže [A]	Popis
18	10	Brzdové svetlo
19	10	Airbag
20	10	Rezervné svetlo
21	15	Umývač skiel
22	30	Predný stierač
23	10	Svetlo v kabíne
24	15	4WD
25	7,5	Zadné hmlové svetlo
26	–	Nepoužíva sa
27	7,5	Signál zapnutia-1
28	15	Rádio 2
29	10	Napájanie príslušenstva 3
30	15	Rádio
31	10	Zadné svetlo
32	20	D/L
33	7,5	Tempomat
34	10	Odometer
35	7,5	Signál zapnutia-2
36	20	Vyhrievanie sedadla

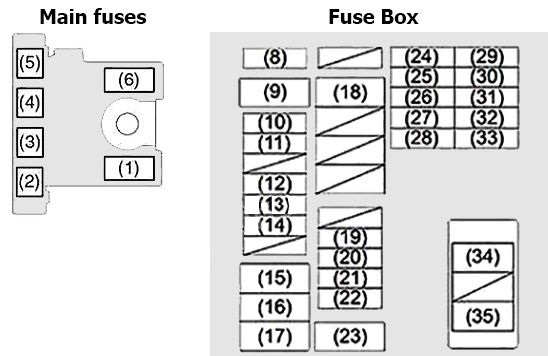

Schéma panelu poistiek

Priradenie poistiek v motorovom priestore

Nr	Amperáže [A]	Popis
Nr	Amperáže [A]	Popis
1	60	FL7
2	80	FL6
3	100	FL5
4	80	FL4
5	100	FL3
6	100	FL2
7	120	FL1
8	7,5	Signál zapnutia-1 2 (D16AA)
9	30	Ventilátor chladiča 2
10	20	Predné hmlové svetlo
11	7,5	Svetlomet 2
12	25	Modul riadenia ABS
13	25	Svetlomet
14	30	Rezerva
15	40	Zapaľovanie
16	40	Motor ABS
17	30	Štart motora

Nr	Amperáže [A]	Popis
18	30	Ventilátor chladiča
19	30	FI hlavný
20	20	Čerpadlo paliva
21	10	Kompresor vzduchu
22	7,5	ECM (D13A)
23	30	Ventilátory ventilácie
24	10	FI 2 (D13A)
25	20	INJ DRV (D13A)
26	7,5	Signál štartovania
27	15	Svetlomet (ľavý)
28	15	Hlavný svetlomet (ľavý)
29	7,5	FI 2 (D16AA)
30	20	INJ DRV (D16AA)
31	15	FI 3 (D16AA)
32	15	Svetlomet (pravý)
33	15	Hlavný svetlomet (pravý)
34	50	Spínač zapaľovania 2
35	50	Batéria

O Suzuki SX4 S-Cross (2014-2017)

Suzuki SX4 S-Cross, vyrábaný v rokoch 2014 až 2017, je kompaktné SUV, ktoré ponúka kombináciu štýlového dizajnu a praktickosti. Tento model je známy svojou spoľahlivosťou a komfortom, čo ho robí ideálnym pre mestské aj diaľkové jazdy. SX4 S-Cross je vybavený rôznymi možnosťami motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú dostatočný výkon a efektívnu spotrebu paliva. V interiéri nájdete moderné technologické prvky a dostatok priestoru pre pasažierov aj batožinu, čo z neho robí všestranné vozidlo pre rôzne potreby.

Schéma poistkovej skrinky Suzuki SX4 S-Cross

Táto stránka zobrazuje schému poistkovej skrinky pre Suzuki SX4 S-Cross, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Typické umiestnenia poistkovej skrinky pre tento model zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti palubnej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.
