Volkswagen Pointer – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Pointer, zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.

Schéma poistiek a relé – Volkswagen Pointer

Iné názvy:

• Volkswagen Parati
• Volkswagen Pointer
• Volkswagen Saveiro.

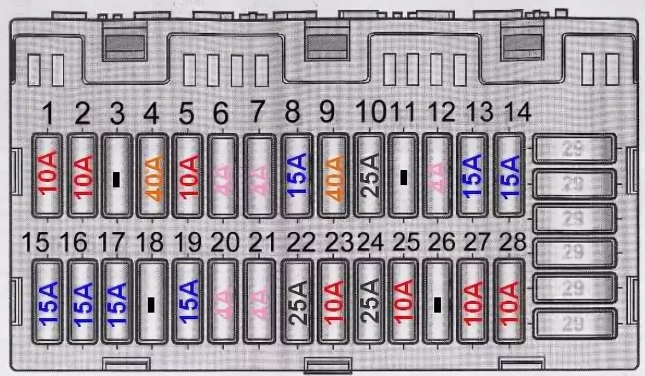

Poistková skrinka a relé

Nachádza sa pod prístrojovou doskou, za odkladacou schránkou. Aby si sa dostal k skrinkám, musíš ich odstrániť (pozri nákres).

Popis

1	Klaksón
2	Kontrola prietoku svetlometu vľavo
3	Systém ABS
4	Ventilátor chladiča prvého stupňa
5	Nastavenie prietoku svetlometov na pravej strane
6	Hodiny, osvetlenie batožinového priestoru, vnútorné osvetlenie
7	Pravé pozičné svetlá
8	Brzdy, výstražné svetlá, signalizačné svetlá
9	Ventilátor chladiča druhého stupňa
10	Klimatizácia
11	rezerva
12	Centrálne zamykanie, systém alarmu
13	Systém vstrekovania
14	Čerpadlo paliva

15	Svetlomet vysoký pravý, kontrolka upozornenia
16	Svetlomet vysoký ľavý
17	Terč a stierač čelného skla, stierač zadného skla
18	Svetlá hmlové
19	Napätie 12 V
20	Osvetlenie polohy ľavé
21	Vano, popolník, zapaľovač, osvetlenie evidenčného čísla, zadné hmlové svetlá, svetlá polohy
22	Vyhrievané zadné sklo
23	Stierač zadného skla
24	Systém ventilácie
25	Zapaľovač, upozornenie na bezpečnostné pásy
26	Nastavenie vonkajších zrkadiel
27	Smerovky, smerovky upozornenia, svetlá upozornenia, rezerva paliva, ukazovateľ teploty chladiacej kvapaliny
28	Svetlá cúvania
29	Poistky rezervy

V tejto poistkovej skrinke (hore) sa nachádza hlavná sekcia s relé.

Priradenie relé

1. Relé stieračov predného skla
2. Aktivuje signál a relé upozornenia
3. Relé pre vozidlá s stieračom alebo umývačom zadného skla
4. Relé hmlových svetiel
5. Relé, ktoré odpojuje zadné sklo od odvlhčovača
6. Funkcia X (rezervovaná poloha)
7. Relé signálu
8. Termická poistka pre elektrické okná
9. centrálne zamykanie
10. Relé klimatizácie
11. Relé na kontrolu prietoku svetlometov

Dodatočná poistková skrinka

Nachádza sa pod kožou, pri nohách predného pasažiera.
