Volkswagen Passat B5 (1996-2005) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Passat B5 (1996–2005), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.

Volkswagen Passat B5 (1996-2005) – schéma poistkovej skrinky

Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Poistka zapaľovača cigariet (zásuvka napájania) v Volkswagen Passat B5 (1996-2005) je poistka 33 v poistkovej skrinke.

Poistková skrinka sa nachádza na ľavej strane priestoru pre cestujúcich

Číslo	Amperáže [A]	Popis
1	5	Tryska vyhrievaného stierača
2	10	Systém signalizácie odbočenia
3	–	Nepoužíva sa
4	5	Osvetlenie evidenčného čísla
5	10	Elektrické sedadlá; Klimatizácia; Telematika; Multifunkčný volant; Otvoriteľná strecha; Nastavenie zrkadla; HomeLink.
6	5	Modul komfortu systému komfort
7	10	ABS; Systém kontroly rýchlosti; Riadiaca jednotka motora.
8	5	Automatické nastavenie predných svetlometov
9	5	Asistencia pri parkovaní
10	5	CD menič; Telematika; Multifunkčný volant; Navigácia; Rádio.
11	5	Elektrické sedadlá s pamäťou
12	10	B+ (pozitívne napätie batérie) na pripojenie dát (DLC)
13	10	Brzdové svetlá
14	10	Systém modulov komfortu
15	10	Prístroje. palubná doska, klimatizácia; Automatická prevodovka.
16	5	ABS; Senzor uhla riadenia.
17	10 15	Napájací zdroj; Telematika,
18	10	Pravý hlavný svetlomet, diaľkové svetlo
19	10	Ľavý hlavný svetlomet, diaľkové svetlo
20	15	Pravý hlavný svetlomet, stretávacie svetlo
21	15	Ľavý hlavný svetlomet, stretávacie svetlo

22	5	Svetlo na parkovanie, pravá strana
23	5	Svetlo na parkovanie, ľavá strana
24	25	Systém stieračov
25	30	Ventilátor čerstvého vzduchu; Regulácia recirkulácie; Klimatizácia; Otvoriteľná strecha.
26	30	Ohrievač zadného okna
27	15	Systém stieračov pre zadné okná
28	20	Čerpadlo paliva (FP)
29	20	Riadiaca jednotka motora, Ventilátor chladiacej kvapaliny.
30	20	Otvoriteľná strecha
31	15	Havarijné svetlá; Systém kontroly rýchlosti; Automatická prevodovka; Regulácia zrkadiel; Diagnostika.
32	20	Modul riadenia motora (ECM); Systém kontroly rýchlosti.
33	15	Zapaľovač cigariet
34	15	Modul riadenia motora (ECM); Vstrekovače.
35	30	Zásuvka pre príves
36	15	Hmlové svetlá
37	20	Rádiový systém, navigácia
38	15	Systém komfortných modulov
39	15	Systém núdzového osvetlenia
40	25	Dvojitá klaksón
41	25	Telematika
42	25	ABS
43	15	Modul riadenia motora (ECM)
44	30	Vyhrievané sedadlá

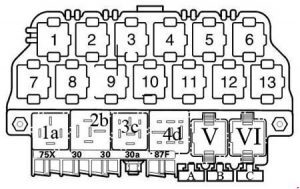

Distribúcia relé a poistiek – passat b5 poistky popis

Schéma relé na paneli s trinástimi auxiliárne relé nad panelom relé
1	Kontrola ventilátora chladenia (FC)-A/C Relé (373)
2	Relé otváracej strechy (79)
3	Relé spárovania klimatizácie (267); Relé spárovania klimatizácie (384).
4	Denné svetlá; Relé prepínača servera (173).
5	Relé alarmu taxi; Relé diaľkových svetlometov; Relé laserovej núdzovej situácie.
6	Relé svetla páky výberu
7	Relé svetla hmlových svetiel (381)
8	Modul riadenia pre multifunkčný volant (451); Modul riadenia pre multifunkčný volant (452).
9	Modul riadenia pre multifunkčný volant (451); Modul riadenia pre multifunkčný volant (452).
10	Relé asistencie brzdy (373)
11	Relé alarmu taxi; Relé laserovej núdzovej situácie (200).
12	Dvojité relé klaksónu (53); Relé alarmu taxi.
13	Parkovanie/Poloha neutrál (PNP); Relé (175); Poloha relé štartovania – spojka (53).
Poistky na paneli s trinástimi panel relé
A	25	Poistka pre taxi

B	20	Poistka pre taxi
B	10	Dlhé svetlá vľavo
C	15	Poistka brzdového systému; Vakuová pumpa.
D	20	Poistka zásuvky napájania (12 V); Zadná konzola.
E	5	Poistka pre taxi
E	10	Dlhé svetlá vpravo,
Poloha relé na paneli relé
1a	Dvojité relé klaksónu (53)
2b	Relé na zníženie zaťaženia (370)
3c	Nepoužíva sa
4d	Relé palivovej pumpy (FP) (372) (409)
V	Intermitentné relé stierača (377) (389) Intermitentné relé stierača; Senzor dažďa (192).
VI	Intermitentné relé stierača (377) (389); Intermitentné relé stierača; Senzor dažďa (192).
Poistky na paneli relé
A	20	Poistka pre zásuvku 12V I v batožinovom priestore
B	20	Poistka pre zásuvku 12V II v batožinovom priestore
C	10	Poistka pre taxi

Schéma relé na paneli s ôsmimi pomocnými relé za panelom relé

Poloha relé na paneli relé
1	Nepoužíva sa
2	Nepoužíva sa
3	Relé na kontrolu ventilátora chladenia (FC) 80 W (373)
4	Nepoužíva sa
5	Relé na kontrolu ventilátora chladenia prvá rýchlosť (FC) (373)
6	Relé na kontrolu ventilátora chladenia (FC) (373)
7	Relé pre ABS s ESP (373)
8	Relé na kontrolu ventilátora chladenia (FC) (370)
Poistky na ôsmom paneli auxiliárne relé
30A	Poistka hydraulickej pumpy ABS
30A	Poistka napájacej okna
30A 40A 60A	Poistka ventilátora chladiacej kvapaliny
5A	Poistka ventilátora chladiacej kvapaliny
30A 50A	Poistka hydraulickej pumpy ABS
30A	Automatický spínač – sedadlo pasažiera
30A	Spínač napájacej zásuvky – zásuvka vodiča
30A	Systém alarmu so systémom varovania proti krádeži; Telematika.
15A	Systém alarmu so systémom varovania proti krádeži

Distribúcia relé a poistiek na paneli relé

Číslo	Amperáž [A]	Popis
B	10	Poistky pre vstrekovače (S116)
B	5	Poistka pre pomocnú chladivovú kvapalinu motora (EC) Čerpadlo
D	50	Poistka čerpadla sekundárneho vzduchu (S130)
E	40	Poistka pre termický zapaľovací cievku (S115)
F	5	Modul riadenia motora (ECM) Poistky (S102)
G	10	Poistka elektroniky motora (S282)
1	Modul napájania Motronic Engine Control (167), kód motora BDP
2	Relé čerpadla sekundárneho vzduchu (AIR) (373), (100)
3	Modul napájania Motronic Engine Control (429), (219) Pomocná chladivová kvapalina motora (EC); Relé čerpadla (53), (411)

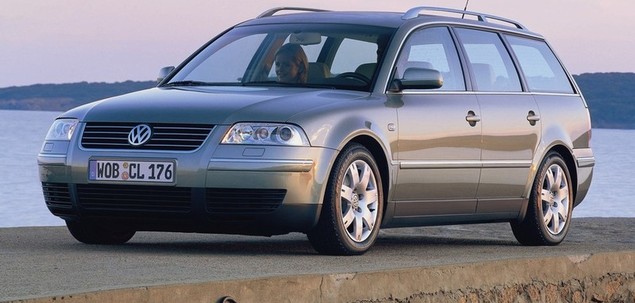

O Volkswagen Passat B5 (1996-2005)

Volkswagen Passat B5, vyrábaný v rokoch 1996 až 2005, je obľúbeným modelom strednej triedy, ktorý ponúka kombináciu komfortu, spoľahlivosti a výkonu. Tento model je známy svojím elegantným dizajnom a kvalitným spracovaním interiéru. Passat B5 bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov. Medzi najčastejšie benzínové motory patrili 1.6, 1.8, 2.0 a 2.8 V6, zatiaľ čo dieselové verzie zahŕňali populárne 1.9 TDI. Vďaka širokej škále motorov a výbav sa Passat B5 stal obľúbenou voľbou pre rodiny aj jednotlivcov, ktorí hľadali spoľahlivé a pohodlné vozidlo.

Schéma poistkovej skrinky Volkswagen Passat B5

Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Passat B5, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza na dvoch miestach: pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke detailne zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať k dispozícii presnú schému pre rýchlu identifikáciu a výmenu poistiek.
