V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Passat B6 (2005–2010), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.

Volkswagen Passat B6 (2005-2010) – schéma poistkovej skrinky

Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010.

Poistka zapaľovača cigariet (zásuvka napájania) v Volkswagen Passat B6 (2005-2010) sú poistky v zóne pre cestujúcich:

Ľavá

Typ 1 – V závislosti od roku výroby je poistka zodpovedná za zapaľovač cigariet 38 alebo 41 15A.

Typ 2 – V tejto verzii je poistka zodpovedná za zapaľovač cigariet číslo 41, 20A. A pre dodatočné zásuvky – 42 na 15A.

Pravá

Poistka zodpovedná za zapaľovač cigariet je číslo 35, 20A.

Rozloženie

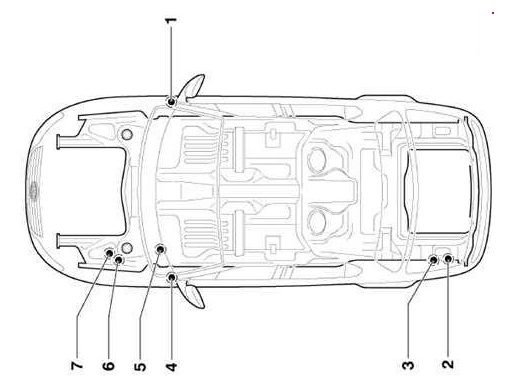

Rozloženie

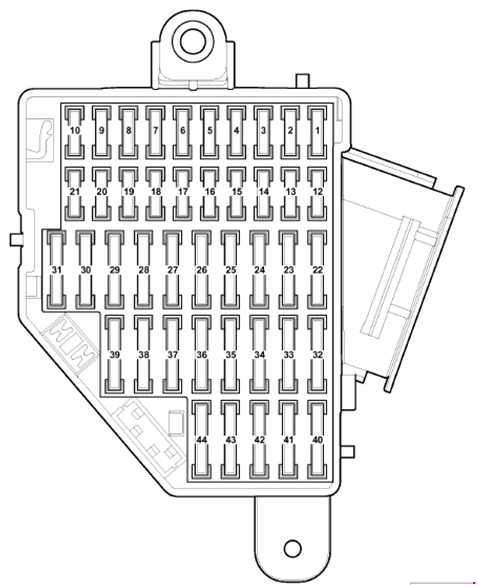

  1. Poistková skrinka na strane pasažiera v prístrojovej doske
  2. Skrinka vedľa batérie

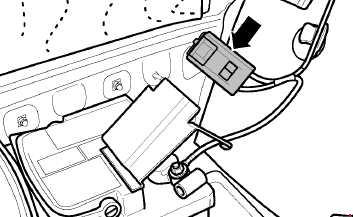

  3. Skrinka za čalúnením v batožinovom priestore
  4. Poistková skrinka na strane vodiča v prístrojovej doske

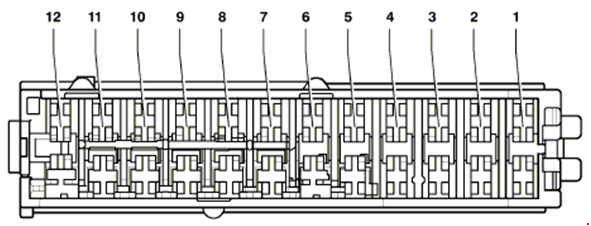

  5. Skrinky relé
  6. Poistková skrinka a relé pod kapotou
  7. Hlavná poistková skrinka

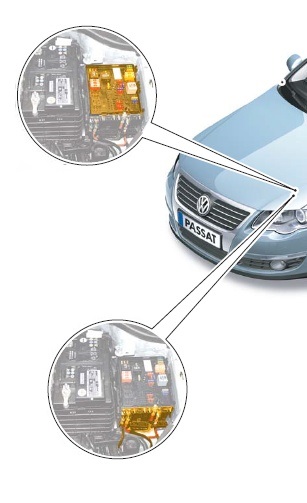

Motorový priestor – passat b6 poistky

Poistková skrinka a relé sa nachádzajú na ľavej strane motorového priestoru a sú rozdelené na 2 sekcie: montážna skrinka a sekcia hlavných poistiek s vysokým výkonom.

Motorový priestor – passat b6 poistky

Typ 1

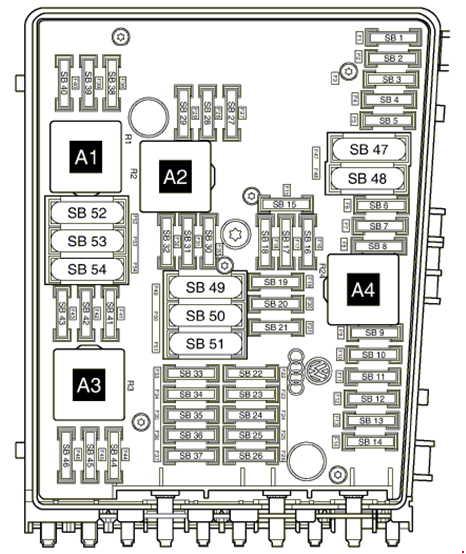

Motorový priestor – passat b6 poistky - 2

Popis

1 5/15A Riadiaca jednotka automatickej prevodovky;

Jednotka mechatroniky DSG.
2 Riadiaca jednotka ABS 30A
3 20A Hlavná jednotka riadenia systému pohodlia (do apríla 2006);

Jednotka riadenia rozpoznania prívesu (od mája 2006).
4 5A Jednotka riadenia napájania na palube
5 20A Klaksón
6 20A Cievky zapaľovania s výstupnými stupňami
7 15A Regulátor tlaku paliva;

5A Senzor polohy pedála spojky.
8 10A Riadiaca jednotka ventilátora chladiča;

Distribučný ventil;

Ventil čerpadla na vypúšťanie;

Ventil klapky sania.
9 5A Relé obehového čerpadla
10 10A Relé výkonu 2 Motronic;

Vyhrievací prvok lambda sondy.
11 25/30A Jednotka riadenia motora
12 Nepoužíva sa
13 Nepoužíva sa
14 Nepoužíva sa
15 Obehové čerpadlo 10A
16 5A Jednotka riadenia stĺpika riadenia
17 5A Jednotka riadenia prístrojovej dosky
18 30A Zosilňovač, riadiaca jednotka pre špeciálne vozidlá
19 15 / 20A Hlavná jednotka;

Jednotka riadenia s displejom systému rádio s navigáciou.
20 20A Mobilný telefón;

Televízor;

Digitálny satelit.
21 10A Tuner TV;

Digitálny satelitný tuner.
22 7.5A Jednotka riadenia multimediálneho systému
23 10A Jednotka riadenia ventilátora chladiča;

5A Senzor magnetického poľa pre kompas.
24 Diagnostické rozhranie dátovej zbernice 5/10A
25 Nepoužíva sa
26 10A Jednotka riadenia motora;

Relé výkonu Motronic.
27 Nepoužíva sa
28 Nepoužíva sa
29 Nepoužíva sa
30 20A Riadiaca jednotka dodatočného vykurovania
31 Riadiaca jednotka motora stierača 30A
32 Ventil tlak preplňovania 10A
33 15A Regulátor tlaku paliva;

Hrejivý prvok lambda sonda.
34 Nepoužíva sa
35 20A Relé pre prevádzku dodatočného vykurovania
36 Nepoužíva sa
37 Nepoužíva sa
38 Nepoužíva sa
39 Nepoužíva sa
40 Nepoužíva sa
41 Nepoužíva sa
42 Nepoužíva sa
43 Nepoužíva sa
44 10A Diagnostická pumpa systému paliva
45 Lambda sonda 10A
46 10A Hrejivý prvok lambda sonda 1 za katalyzátorom
47 40A Riadiaca jednotka napájania na palube, stretávacie svetlá, bočné svetlá
48 40A Riadiaca jednotka napájania na palube, stretávacie svetlá, bočné svetlá
49 Riadiaca jednotka napájania na palube -J519- (napájanie na terminál 15)
50 60A Druhé relé nabíjania batérie
51 Nepoužíva sa
52 60A Hrejivý prvok predného čelného skla
53 50A Riadiaca jednotka napájania na palube, poistková skrinka ľavá
54 50A Motor napájania vzduchu doplnkový, relé žhavičiek

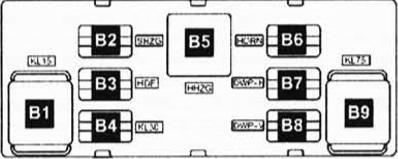

Relé

A1 – napätie napájania terminály relé 30;

A2 – A4 – rezerva.

Typ 2

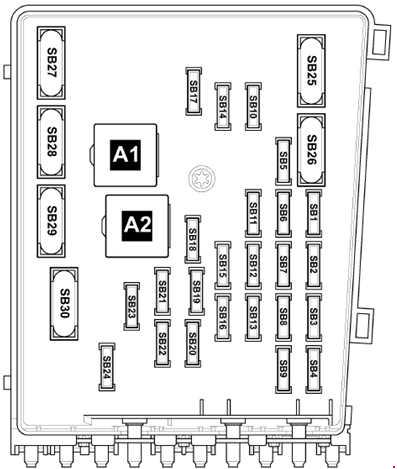

Motorový priestor – passat b6 poistky - 3Popis

1 7.5A Riadiaca jednotka systému multimédií
2 Riadiaca jednotka ABS 30A
3 Klakson 20A;

Riadiaca jednotka napájania na palube.
4 20A Centrálna riadiaca jednotka systému Convenience (do apríla 2006);

25A Riadiaca jednotka systému rozpoznávania prívesu (od mája 2006).
5 5A Riadiaca jednotka monitorovania batérie, riadiaca jednotka napájania na palube
6 5A Riadiaca jednotka automatickej prevodovky;

15A mechatronická jednotka prevodovky DSG.
7 15A Riadiaca jednotka s displejom pre systém TV a rádio s navigáciou;

Hlavná jednotka;

Riadiaca jednotka s displejom pre systém rádia s navigáciou;

30A Stabilizátor napätia.
8 30A Mechatronická jednotka prevodovky DSG
9 5A Riadiaca jednotka stĺpika riadenia
10 20A Relé čerpadla paliva (iba na naftu);

Riadiaca jednotka žhavičov;

Zapálenie s výstupným stupňom (valce 1 – 4).
11 5A Riadiaca jednotka prístrojovej dosky (iba vozidlá so systémom Start-Stop)
12 5A Riadiaca jednotka pre elektroniku mobilného telefónu, anténa, tuner TV, digitálny satelit.
13 10A Relé výkonu Motronic;

Relé výkonu triedy 30, riadiaca jednotka motora.
14 25/30A Riadiaca jednotka motora
15 Diagnostické rozhranie dátového busu 5/10A
16 5A Relé pumpy sekundárneho vzduchu;

10A Ventil plynu na recirkuláciu;

Elektromagnetický ventil na obmedzenie tlaku preplňovania;

Ohrievač lambda sondy.
17 10A Ventil uzávierky nádrže paliva;

40A Relé nízkej spotreby na vykurovanie (od novembra 2006).
18 5A Relé vykurovania;

10A Čerpadlo cirkulácie chladiacej kvapaliny po vypnutí motora;

30A Riadiaca jednotka systému vykurovania kvapaliny reduktora.
19 Zosilňovač 30A
20 5A Prídavné relé čerpadla paliva;

Riadiaca jednotka ventilátora chladiča;

Riadiaca jednotka žhavičov;

10A Senzor polohy pedála spojky;

Ventil variabilnej fázy rozvodu 1;

15A Regulátor tlaku paliva.
21 20A Prídavná riadiaca jednotka ohrievača
22 Riadiaca jednotka motora stieračov 30A
23 5A Senzor magnetického poľa pre kompas;

Kontrola žhavičov;

10A Elektronický chladiaci termostat;

Kontrola ventilátora chladiča;

Motor klapky vzduchu / vstup;

Lambda sonda s vykurovacím prvkom;

Rozvod a zbernica.
24 10/15A Riadiaca jednotka senzora emisie oxidu dusíka;

Ohrievač lambda sondy.
25 40A Riadiaca jednotka napájania na palube;

Stretné svetlá;

Diaľkové svetlá;

Rozmery.
26 40A Riadiaca jednotka napájania na palube;

Stretné svetlá;

Diaľkové svetlá;

Rozmery.
27 60A Vyhrievaný prvok predného čelného skla
28 40/50A Motor pumpy sekundárneho vzduchu;

Riadiaca jednotka žhavičov.
29 50A Riadiaca jednotka napájania na palube;

Relé vypúšťania kontaktov X.
30 50A Riadiaca jednotka napájania na palube

Poistková skrinka – passat b6 popis poistiek

Poistky s vysokým výkonom vo forme poistiek s kartušou.

Typ 1

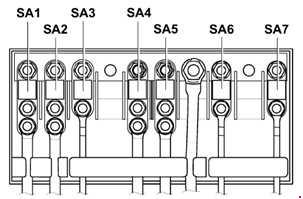

Poistková skrinka – passat b6 popis poistiek

Popis

1 150 / 180A – Generátor
2 80A Elektrický motor pre elektrický posilovač riadenia
3 Riadiaca jednotka ventilátora chladiča 50/80A
4 80/100A Poistka termická 1 nastavenie sedadla, poistková skrinka ľavá a pravá
5 Poistková skrinka pravá 80A (do apríla 2008);

Poistka termická nastavenie sedadla vodiča 1.
6 80/100A Poistková skrinka ľavá a pravá
7 Riadiaca jednotka ABS 40A

Typ 2

Poistková skrinka – passat b6 popis poistiek - 2

Popis

1 150A – Generátor
2 80A Elektrický motor pre elektrický posilovač riadenia
3 Riadiaca jednotka ventilátora chladiča 50/80A
4 60A Poistka termická 1 Nastavenie sedadla, poistková skrinka ľavá a pravá
5 60/80A Poistka termická 1 nastavenie sedadla, poistková skrinka ľavá a pravá
6 80/100A Poistková skrinka ľavá a pravá
7 60A Kábel nabíjania druhého akumulátora;

100A – vykurovací prvok doplnkového vykurovania vzduchu;

Relé vysoký výkon vykurovanie.
8 Riadiaca jednotka ABS 40A

V vozidlách s naftovými motormi sa riadiaca jednotka sviečok nachádza pod poistkovou skrinkou a relé.

Priestor pre cestujúcich

Poistková skrinka na strane vodiča

Nachádza sa na ľavom okraji prístrojovej dosky.

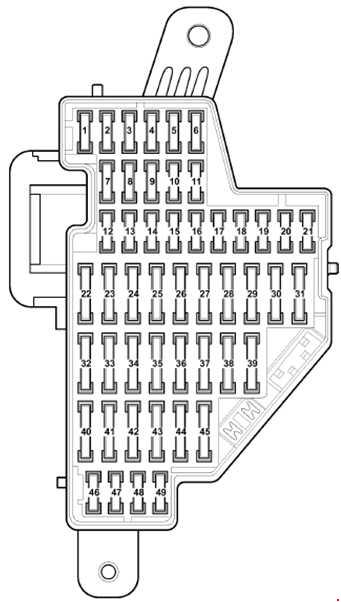

Poistková skrinka na strane vodiča

Popis – Typ 1

Používa sa hlavne do apríla 2008.

1 Diagnostický konektor 10A
2 5A ASR a ESP vypnuté kľúčom;

Tlačidlo AUTO HOLD.
3 5A Servoriadenie
4 5A spínač svetla brzdy
5 10A Regulátor vyrovnávania svetlometov, motor pohonu vyrovnávania svetlometov, riadiaca jednotka ľavého svetlometu
6 5A Riadiaca jednotka rozpoznávania prívesu
7 5A Riadiaca jednotka prístrojovej dosky, diagnostické rozhranie dátovej zbernice
8 5A Spínač roletky zadného okna (do mája 2005);

Ovládací panel otvárania garážových dverí (do mája 2005);

Ovládanie roletky zadného okna (do mája 2005);

Vnútorné elektrochromatické zrkadlo.
9 10A Ovládanie pohonu všetkých kolies
10 5A Relé výkonu Motronic;

Riadiaca jednotka motora.
11 5A Kľúč pre núdzový záznamník údajov;

Zrkadlo s taxametrom;

Tachograf.
12 10A Riadiaca jednotka dverí vodiča;

Riadiaca jednotka zadných dverí vpravo (od mája 2006).
13 10A Spínač svetla, diagnostický konektor
14 5A Riadiaca jednotka elektronického uzamknutia stĺpika riadenia
15 5A Riadiaca jednotka napájania na palube, svetlo stropu vpredu
16 10A Elektronická blokácia zapaľovania
17 10A Modul vysielača-prijímača 1 systém monitorovania interiéru alebo doplnkový ohrievač;

Senzor dažďa a svetla;

Senzor naklonenia vozidla;

Alarmová siréna.
18 Nepoužívané
19 Nepoužívané
20 Nepoužívané
21 Nepoužívané
22 10A Merač hmotnosti vzduchu;

5A Relé elektrickej palivovej pumpy 2.
23 10A Odpor vykurovania systému ventilácie poistkovej skrinky motora (verzia pre krajiny s chladným podnebím)
24 5/20A Spínač svetiel cúvania;

Multifunkčný spínač;

Ovládanie automatickej prevodovky;

Mekatronická skupina prevodovky DSG.
25 Injektory 10A (do novembra 2005);

10A Ovládací panel pre otváranie garážových dverí (do apríla 2006).
26 10A Spínač roletky zadného okna (od mája 2005);

Ovládanie roletky zadného okna (od mája 2005).
27 5A Relé ventilátora čerstvého vzduchu;

Riadiaca jednotka Climatronic.
28 20A Riadiaca jednotka rozpoznania prívesu (od mája 2006)
29 20A Ovládanie rozpoznania prívesu (zadné ľavé bočné svetlo, brzdové svetlo, smerovka pravá/ľavá) (do apríla 2006);

Ovládanie elektromechanickej parkovacej brzdy (od mája 2006).
30 15A Ovládanie senzora prívesu;

Ovládanie elektromechanickej parkovacej brzdy (od mája 2006).
31 15/25A Ovládanie rozpoznania prívesu (do apríla 2006), (od mája 2006);

Ovládanie čerpadla paliva a príslušného relé.
32 30A Riadiaca jednotka napájania na palube (vyhrievané zadné sklo)
33 20A Ovládanie posuvnej strechy
34 15A Čerpadlo paliva pomocné
35 25/30A Relé systému čistenia svetlometov;

Čerpadlo postrekovača svetlometov.
36 20A Relé pre fungovanie prídavného ohrievača (okrem vozidiel s Climatronic)
37 25A Riadiaca jednotka vyhrievania predného sedadla
38 15A Riadiaca jednotka rozpoznania prívesu (od mája 2006);

Zapaľovač cigariet (do apríla 2006), zadný zapaľovač cigariet – (do apríla 2006).
39 5 / 40A Riadiaca jednotka ventilátora čerstvého vzduchu (Climatronic);

Riadiaca jednotka klimatizácie.
40 5A spínač svetla
41 15A Zapaľovač cigariet (od mája 2006), zadný zapaľovač cigariet (od mája 2006);

40A Ventilátor vyhrievania a príslušné relé (do apríla 2006),.
42 15A Čerpadlo a elektrický motor pre postrekovače predného a zadného čelného skla
43 20A Riadiaca jednotka prídavného ohrievača
44 20A Relé pre fungovanie prídavného ohrievača
45 Zásuvka 25A 12V
46 5A Spínač Walkie Talkie;

Tlačidlo štartovania motora.
47 Tachometer 15A;

Body pripojenia dodatočného vybavenia;

Kontrolná lampa vnútorného osvetlenia.
48 Bod pripojenia nabíjačky 20A (iba pre policajné vozidlá od mája 2005)
49 Nepoužíva sa

Popis – Typ 2

Auto je vyrobené od mája 2008.

1 10A Záves pre zadné okno
2 5A Tlačidlo deaktivácie ASR a ESP;

Tlačidlo AUTO HOLD;

Jednotka ABS;

Kontrola elektromechanickej parkovacej brzdy.
3 5A Spínač svetiel;

Spínač svetla brzdy;

Senzor úrovne a teploty oleja motora;

Jednotka riadenia posilňovača riadenia.
4 5A Jednotka riadenia pre elektronickú kontrolu tlmenia;

Jednotka riadenia rozpoznávania prívesu;

Jednotka riadenia adaptívneho osvetlenia a dosahu svetlometov;

Diagnostický konektor.
5 10A Stmievač pre spínače a podsvietenie prístrojovej dosky;

Nastavenie dosahu svetlometov;

Jednotka riadenia ľavého svetlometu.
6 10A Kontrola trakcie všetkých kolies
7 5A Jednotka riadenia prístrojovej dosky;

Diagnostické rozhranie dátovej zbernice.
8 10A Jednotka riadenia pravého svetlometu;

Aktuátor pravého ovládania dosahu svetlometov.
9 10A Jednotka riadenia airbagu;

Jednotka riadenia rozpoznávania obsadenosti sedadla;

Varovná lampa deaktivácie airbagu predného pasažiera.
10 10A Spínač Tiptronic;

Meradlo hmotnosti vzduchu;

Jednotka riadenia palivového čerpadla;

Jednotka riadenia palivového čerpadla;

Relé výkonu Motronic;

Jednotka riadenia motora.
11 5A Kľúč pre registrátor údajov v núdzových situáciách;

Zrkadlo s taxametrom;

Tachograf.
12 10A Jednotka riadenia dverí vodiča;

Jednotka riadenia predných dverí pasažiera.
13 10A Spínač svetla;

Diagnostický konektor.
14 Siren alarm 10A
15  5A Jednotka riadenia napájania na palube;

Predné stropné svetlo.
16 10A Blokovanie elektronického zapaľovania;

Jednotka riadenia elektronického blokovania stĺpika riadenia.
17 5A Tlačidlo elektromechanickej parkovacej brzdy;

Jednotka ABS.
18 10A Odpor vykurovania systému ventilácie poistkovej skrinky (verzia pre krajiny s chladným podnebím)
19 7,5A Jednotka riadenia adaptívneho tempomatu;

Jednotka riadenia parkovacej asistencie;

Jednotka riadenia varovania o opustení jazdného pruhu;

Jednotka riadenia parkovacej asistencie.
20 5A Ovládací panel otvárania garážových dverí
21 10A Zrkadlo vnútorné elektrochromatické;

Spínač vyhrievania sedadla;

Senzor vysokého tlaku;

Senzor znečistenia vzduchu;

Relé ventilátora čerstvého vzduchu;

Odpor vykurovania trysiek postrekovačov;

Jednotka riadenia klimatizácie;

Relé monitorovania napätia.
22 20A Jednotka riadenia elektromechanickej parkovacej brzdy
23 15A Jednotka riadenia rozpoznávania prívesu
24 20A Jednotka riadenia elektromechanickej parkovacej brzdy
25 20A Riadiaca jednotka rozpoznávania prívesu
26 15A Riadiaca jednotka elektronického systému kontroly tlmenia
27 15/20A Relé čerpadla paliva
28 10A Riadiaca jednotka zadných dverí;

Centrálny riadiaci systém Convenience.
29 25A Riadiaca jednotka vykurovania zadných sedadiel
30 20A Kontrola posuvnej strechy
31 30A Invertor s zásuvkou, 12V – 230V
32 30A Riadiaca jednotka napájania na palube (vyhrievané zadné sklo)
33 30A Relé systému čistenia svetlometov;

Čerpadlo trysky svetlometov.
34 25A Riadiaca jednotka vykurovania predného sedadla
35 30A Kontrola zadných dverí
36 15A Spínač nastavenia bedrovej opierky sedadla;

Tlačidlo nastavenia uhla sklonu sedadla;

Tlačidlo nastavenia polohy operadla.
37 10A Senzor magnetického poľa pre kompas;

Senzor dažďa a svetla;

Senzor náklonu vozidla;

Riadiaca jednotka kamery na cúvanie;

Riadiaca jednotka Climatronic;

Prijímač rádiového signálu pre dodatočný ohrievač vody;

Relé monitorovania napätia.
38 40A Relé ventilátora vykurovania;

Riadiaca jednotka ventilátora vykurovania;

Climatronic.
39 15A Multifunkčný spínač (iba pre vozidlá s automatickou prevodovkou s 6 stupňami);

Riadiaca jednotka automatickej prevodovky;

Spínač svetiel cúvania;

Mekatronická skupina prevodovky DSG.
40 15A Relé nabíjania druhého akumulátora;

Čerpadlo trysky;

Motor stierača zadného skla.
41 Zapaľovač cigariet 20A
42 15A Zásuvka 12V
43 20A Riadiaca jednotka dodatočného ohrievača (iba s druhým akumulátorom)
44 30A Riadiaca jednotka dverí vodiča a pasažiera
45 20A Relé pre prevádzku v režime samostatného ohrievača (iba v prítomnosti druhej batérie)
46 Nepoužíva sa
47 10A Prenosník-prijímač telefónny (iba vozidlá so systémom Start-Stop)
48 5A Riadiaca jednotka prístrojovej dosky (iba vozidlá so systémom Start-Stop)
49 Nepoužíva sa

Poistková skrinka na strane pre cestujúcich

Umístěná na pravém okraji palubní desky.

Typ 1

Poistková skrinka na strane pre cestujúcich

Popis

1 5A Senzor magnetického poľa pre kompas (iba vozidlá od mája 2005)
2 5A Elektromechanická kontrola parkovacej brzdy, kontrola ABS
3 5A Senzor magnetického poľa pre kompas (iba vozidlá do apríla 2006);

Kontrola asistencie parkovania.
4 5A Adaptívna jednotka tempomatu
5 10A Jednotka kontroly pravého svetlometu (iba pre svetlomety s výbojkovými lampami)
6 5A Spínač Tiptronic
7 5A Jednotka kontroly pre adaptívne osvetlenie a kontrolu prietoku svetlometov (iba pre svetlomety s výbojkovými lampami)
8 5A Senzor vysokého tlaku;

Senzor hladiny oleja v motore;

Senzor teploty.
9 10A Svetlo upozornenia na deaktiváciu airbagu predného spolujazdca;

Jednotka kontroly airbagu;

Jednotka kontroly rozpoznania obsadenia sedadla.
10 5A Jednotka kontroly palivovej pumpy
11 Nepoužíva sa
12 10A Jednotka kontroly predných dverí spolujazdca;

Jednotka kontroly zadných dverí vpravo (iba vozidlá do apríla 2006).
13 10A Jednotka kontroly asistencie parkovania (iba vozidlá do apríla 2006)
14 5A Jednotka kontroly kamery na cúvanie (iba vozidlá od novembra 2007)
15 5A Jednotka kontroly Climatronic;

Jednotka kontroly klimatizácie.
16 5A Spínač Tiptronic
17 5A Svetlo upozornenia na elektromechanickú parkovaciu brzdu;

Jednotka kontroly ABS.
18 Nepoužíva sa
19 Nepoužíva sa
20 Nepoužíva sa
21 Nepoužíva sa
22 30A Invertor s konektorom, 12V – 230V
23 30A Kontrola zadných dverí
24 30A Kontrola automatického zamykania ľavých zadných dverí (Verzia)
25 30A Kontrola automatického zamykania pravých zadných dverí (Verzia)
26 Nepoužíva sa
27 25A Riadiaca jednotka vyhrievania zadných sedadiel
28 15A Riadiaca jednotka čerpadla paliva (len vozidlá do apríla 2006)
29 30A Kontrola dverí vodiča a pasažiera
30 20A Kontrola elektrickej parkovacej brzdy (len vozidlá do apríla 2006);

Centrálny riadiaci jednotka systému komfortu (len vozidlá od mája 2006 do októbra 2006)
31 20A Kontrola elektrickej parkovacej brzdy (len vozidlá do apríla 2006);

15A Kontrola čerpadla paliva.
32 Nepoužíva sa
33 20A Zásuvka 12 V (len vozidlá do apríla 2006)
34 15A Riadiaca jednotka čerpadla paliva
35 Zapaľovač cigariet 20A (len vozidlá do apríla 2006)
36 Nepoužíva sa
37 Nepoužíva sa
38 15A Zásuvka 12 V (len vozidlá od mája 2006)
39 10A Regulátor vyhrievania sedadla;

Riadiaca jednotka Climatronic;

Relé nabíjania druhého akumulátora;

Vyhrievač prúdu postrekovača.
40 5A Záznamník núdzových dát (len vozidlá vyrobené ako taxi do mája 2005)
41 15A Taxameter;

Zrkadlo s taxametrom;

Žiarovka podsvietenia kľúča, keď je alarm aktivovaný;

Pripojovací bod v odkladacej schránke a batožinovom priestore.
42 20A Pripojovací bod v odkladacej schránke (len vozidlá vyrobené ako taxi do mája 2005)
43 5A Diaľkové ovládanie alarmu taxi;

Pripojovací bod v odkladacej schránke a batožinovom priestore.
44 10A Riadiaca jednotka diaľkového ovládania s alarmom proti krádeži, zásuvka 12V

Typ 2

Používané od mája 2008.

Poistková skrinka na strane pre cestujúcich - 2

Popis

1 30A Riadiaca jednotka 2 kryty batožinového priestoru (iba varianta)
2 30A Kontrola krytu batožinového priestoru (iba varianta)
3 Nepoužíva sa
4 Nepoužíva sa
5 Vyhradené pre špeciálne vozidlá
6 Vyhradené pre špeciálne vozidlá
7 Vyhradené pre špeciálne vozidlá
8 Vyhradené pre špeciálne vozidlá
9 Vyhradené pre špeciálne vozidlá
10 Nepoužíva sa
11 Nepoužíva sa
12 Nepoužíva sa

Relé skrinky

Nachádzajú sa pod prístrojovou doskou na strane vodiča. Nachádza sa tu aj riadiaca jednotka napájania na palube.

Relé skrinky

Popis

V1 Relé napájanie terminálu 15, (460)
V2 Voľný
VZ Voľný
B4 Relé napájanie terminálu 30, (449)
B5 Relé vykurovanie zadného okna, (53)
B6 Relé klaksón dvojitý, (449)
B7 Relé dvojité čerpadlo postrekovača č. 1, (404)
B8 Relé dvojité čerpadlo postrekovača č. 1, (404)
B9 Relé terminál X, (460)

Dodatočná podpora relé je zahrnutá v riadiacej jednotke napájania na palube. V vozidlách s vyhrievaním sedadiel je táto poistková skrinka vybavená bimetalickými termickými poistkami pre vyhrievacie prvky.

Relé skrinky - 2

Popis

  1. Relé pomocného ohrievača, (53)
  2. Voľné
  3. Relé ventilátora čerstvého vzduchu, (404)
  4. Voľné
  5. Relé čerpadla paliva č. 2, (404)
  6. Relé ostrekovača svetlometov, (53)
  7. Relé napájania terminálu 50, (433)
  • A – Rezerva
  • B – Rezerva
  • C – Termická poistka č. 1 (30 A) pre nastavenie polohy sedadla vodiča
  • D – Termická poistka č. 2 (30 A) pre nastavenie polohy sedadla vodiča

Batožinový priestor

Batožinový priestor

Popis

1 30A Poistková skrinka ľavá a pravá
2 80A Poistky v skupine prepínania
3 125A Napájanie jednotky prepínania
4 5A Riadiaca jednotka napájania na palube

Na ľavej strane batožinového priestoru, za bočným čalúnením, sa môžu nachádzať niektoré prvky relé:

  • 70A – Limousine;
  • 60A – Variant.

Batožinový priestor - 2

O Volkswagen Passat B6 (2005-2010)

Volkswagen Passat B6, vyrábaný v rokoch 2005 až 2010, je obľúbeným modelom strednej triedy, ktorý ponúka kombináciu komfortu, spoľahlivosti a výkonu. Tento model je známy svojím elegantným dizajnom a priestranným interiérom, ktorý poskytuje dostatok miesta pre cestujúcich aj batožinu. Passat B6 bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré ponúkali rôzne úrovne výkonu a efektivity. Medzi najčastejšie motory patrili 1.6 FSI, 2.0 FSI, 2.0 TDI a 3.2 V6 FSI, pričom každý z nich poskytoval jedinečný zážitok z jazdy.

Schéma poistkovej skrinky Volkswagen Passat B6

Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Passat B6, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza typicky v priestore pod palubnou doskou na strane vodiča a tiež v motorovom priestore. Schémy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej obsahu a správne ju udržiavať.

Post correlati:

  1. Volkswagen Passat B3 (1988-1993) – poistková skrinka
  2. Volkswagen Arteon (2017-2019) – poistková skrinka
  3. Volkswagen Caddy (2003-2015) – poistková skrinka
  4. Volkswagen Touran II (1T3) (2010-2015) – batérie
  5. Volkswagen Lupo (1998-2005) – batérie
  6. Volkswagen New Beetle (1998-2010) – batérie
  7. Volkswagen Golf 3 (1991-1997) – batérie
  8. Volkswagen LT (1996-2006) – poistková skrinka
Leggere  Volkswagen New Beetle (1998-2010) – batérie

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
