Volkswagen Arteon (2017-2019) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Arteon (2017–2019), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.
Poistky a relé Volkswagen Arteon (2017-2019)
Volkswagen Arteon je auto vyrobené od roku 2017. Patrí do vyššej strednej triedy (segment E). Arteon je nástupcom modelu CC. Je teda vlajkovým produktom spoločnosti vo Wolfsburgu. Názov nie je náhodný, je kombináciou slov Art a eon, teda umenie a odkaz na Phideon (model VW dostupný na čínskom trhu).
Rok výroby: 2017, 2018, 2019.
Poistka zapaľovača cigariet (zásuvka napájania) vo Volkswagen Arteon (2017-2019) je poistka 12 v jednotke poistiek
Poistková skrinka kabína
Poloha poistkovej skrinky
Volant vľavo:
Poistková skrinka sa nachádza za odkladacou schránkou vľavo od prístrojovej dosky.
Volant vpravo:
Poistková skrinka sa nachádza za krytom vľavo od odkladacej schránky.

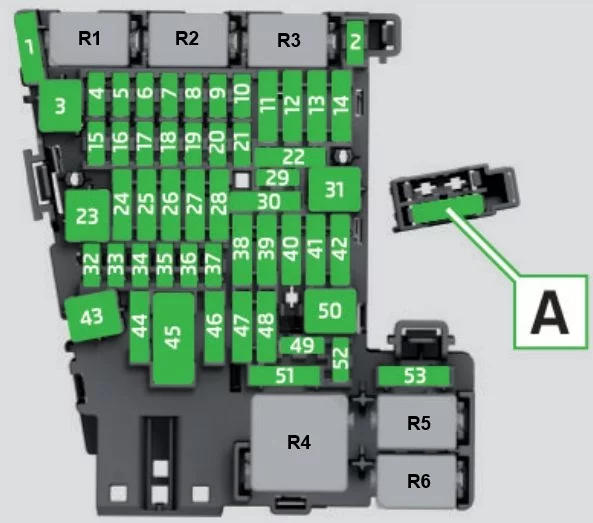

Schéma poistkovej skrinky
Priradenie poistiek a relé v kabíne
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30A | Jednotka riadenia vykurovania kvapaliny reduktora -J891- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 A | Jednotka riadenia elektroniky stĺpca riadenia -J527- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 A/
10 A. |
Hlasný klaksón -H12- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 5A /
7,5A |
Diagnostické rozhranie dátovej zbernice -J533- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5A/
7,5A |
Páka prevodovky -E313- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 A | Kontrola vykurovania a klimatizácie -EX21-;
Jednotka riadenia a zobrazenia systému klimatizácie zadnej časti -E265-; Prijímač diaľkového ovládania pre vykurovanie kvapaliny chladenia -R149-; Relé vykurovania zadného okna -J9-; Analógové hodiny -Y-; Jednotka riadenia systému monitorovania tlaku pneumatík -J502 -. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 A /
10 A. |
Otočný spínač svetlometov -EX1-;
Tlačidlo elektromechanickej parkovacej brzdy -E538-; Senzor dažďa a svetla -G397-; Diagnostický konektor -U31-; Senzor alarmu proti krádeži -G578-; Osvetlenie zadnej ľavej strany -L181-; Osvetlenie zadnej pravej strany -L182-; Predné vnútorné osvetlenie -WX1-; Senzor alarmu proti krádeži -G578-; Jednotka riadenia pre osvetlenie zákrut a prietoku svetlometov -J745-; Osvetlenie kontúr predných ľavých dverí -L251-; Osvetlenie kontúr zadných ľavých dverí -L253-; Osvetlenie kontúr predných pravých dverí -L252-; Osvetlenie kontúr zadných pravých dverí -L254-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5A /
7,5A |
Jednotka riadenia elektroniky stĺpca riadenia -J527- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 A /
10 A. |
Jednotka zobrazenia predného displeja a
jednotka riadenia operačnej jednotky -J685-; Jednotka riadenia displeja Head-up -J898-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40A | Jednotka riadenia napájania na palube -J519- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20A | Jednotka riadenia 1 pre informačnú elektroniku -J794-;
Jednotka riadenia pre navigačný systém -J856-1). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 25A | Predný ľavý bezpečnostný pás -NX10- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 40A | Jednotka riadenia ventilátora čerstvého vzduchu -J126- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 A | Jednotka riadenia pre elektronické zamykanie stĺpca riadenia -J764- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5A | Dvojcestný zosilňovač signálu pre mobilné telefóny/služby
prenosu dát -J984- USB nabíjacia zásuvka 1 -U37- Odkladacia schránka s rozhraním pre mobilný telefón -R265- USB koncentrátor -R293- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5A | Vložka palubnej dosky -KX2-;
Jednotka riadenia modulu núdzového volania a komunikačná jednotka -J949-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5A | Jednotka riadenia pre hornú kameru -J928-;
Podpora zadného krytu -EX37-; Zadná horná kamera -R246-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5A | Rozhranie pre systém vkladania a štartovania -J965- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7,5 A /
10 A / 15 A. |
Relé systému dávkovania kvapaliny reduktora -J963-;
Relé podtlakovej pumpy -J318-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15A | Jednotka riadenia pohonu všetkých kolies -J492- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15A | Jednotka riadenia detektora prívesu -J345- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20A /
30A |
Jednotka riadenia posuvného strešného okna -J245- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 40A | Jednotka riadenia napájania na palube -J519- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 30A | Kontrolór dverí vodiča -J386-
Kontrolór zadných dverí vodiča -J926- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 30A | Jednotka riadenia napájania na palube -J519- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 30A | Jednotka riadenia napájania na palube -J519- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 25A | Jednotka riadenia detektora prívesu -J345- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5A | Relé systému diaľkového štartovania -J471- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 A | Relé systému diaľkového štartovania -J471- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 31 | 30A | Regulátor zadného krytu -J605- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 A | Predná kamera pre systémy asistencie pri jazde -R242-;
Adaptívny tempomat -J428-; Riadiaca jednotka pre asistenciu pri parkovaní -J446-; Riadiaca jednotka pre asistenciu pri zmene jazdného pruhu -J769-; Riadiaca jednotka pre asistenciu pri zmene jazdného pruhu 2 -J770-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 5A /
7,5A |
Riadiaca jednotka airbagu -J234- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 7,5A | Vnútorné zrkadlo -EX5-
Relé pre napájacie zásuvky -J807- Spínač svetiel cúvania -F4- Senzor tlaku chladenia -G805- Senzor kvality vzduchu -G238- Modul centrálneho spínača na prístrojovej doske -EX22- Modul spínača 1 v stredovej konzole -EX23- Riadiaca jednotka pre zvuky materiálov -J869- Tlačidlo elektrickej parkovacej brzdy -E538- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 7,5 /
10A |
Diagnostické pripojenie -U31- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 5A /
7,5A |
Predný svetlomet pravý -MX2- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 5A /
7,5A |
Predný svetlomet ľavý -MX1- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 25A | Riadiaca jednotka detektora prívesu -J345- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 30A | Regulátor predných dverí pravých -J387-
Regulátor zadných bočných dverí pravých -J927- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 20A | Zásuvka 12 V -U5-
Zásuvka 12 V 2 -U18- Zásuvka 12 V 3 -U19- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 25A | Bezpečnostný pás predný pravý -NX11- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 40A | Riadiaca jednotka napájania na palube -J519- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 40A | Riadiaca jednotka digitálneho audio balíka -J525- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 15A | Riadiaca jednotka detektora prívesu -J345- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 15A | Riadiaca jednotka pre nastavenie sedadla vodiča -J810-
Ventilátor predného sedadla ľavého 1 -V514- Ventilátor operadla predného sedadla ľavého 1 -V512- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 30A | Inverter DC/AC so zásuvkou, 12 V – 230 V -U13- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 5A /
7,5A |
Prenosník polohy spojky -G476-
Relé štartéra 1 -J906- Relé štartéra 2 -J907- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 40A | Regulátor zadného dverí -J605- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 25A | Riadiaca jednotka a zobrazenie pre systém klimatizácie vzadu -E265- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 15A | Elektronická riadiaca jednotka pre tlmenie -J250- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 30A | Hriadeľ vyhrievaného zadného okna -J9- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé systému dávkovania redukčného kvapaliny -J963- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé napätia napájania terminálu 15 -J329- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Hriadeľ vyhrievaného zadného okna -J9- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé pre napájacie zásuvky -J807- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
V priestore poistkovej skrinky sa nachádzajú aj nasledujúce poistky:
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 15A | Riadiaca jednotka pre nastavenie
predného sedadla vpravo -EX34-; Ventilátor predného sedadla vpravo 1 -V518-; Ventilátor operadla predného sedadla vpravo 1 -V516-; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 5A | Relé systému štartovania na diaľku -J471- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 7,5A | USB nabíjacia zásuvka 1 -U37- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé systému štartovania na diaľku -J471- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka motorového priestoru

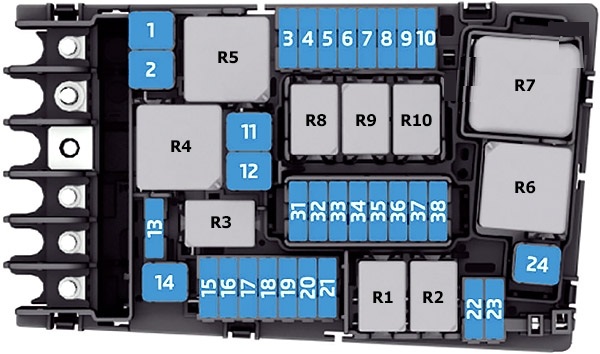

Schéma poistkovej skrinky
Priradenie poistiek a relé v motorovom priestore
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25A | Riadiaca jednotka ABS -J104- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40A /
60A |
Riadiaca jednotka ABS -J104-;
Hydraulická pumpa ABS -V64-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15A 30A |
Kontrolér motora -J623- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5A /
7,5A / 10A |
Ventilátor chladiča -VX57-
Relé s vysokým tepelným výkonom -J360- Relé s nízkym tepelným výkonom -J359- Ventil na reguláciu tlaku oleja -N428- Ventil na recirkuláciu vzduchu turbokompresora -N249- Ventil klapky sacieho potrubia -N316- Ventil na kontrolu trysky chladenia piestu -N522- Senzor úrovne a teploty oleja -G266- Prepínací ventil turbíny -N529- Relé napájania pre komponenty motora -J757- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 A | Ventil na reguláciu tlaku paliva -N276-
Ventil na dávkovanie paliva -N290- Relé napájania pre komponenty motora -J757- Prepínací ventil turbíny -N529- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5A /
7,5A |
Spínač brzdových svetiel -F- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 A /
10 A / 15 A. |
Pumpa na chladenie stlačeného vzduchu -V188-
Ventil chladiva pre prevodovku -N488- Ventil na uzavretie chladiva -N82- Prídavná pumpa na vykurovanie -V488- Ventil chladiva pre hlavu valcov -N489- Ventil na reguláciu tlaku oleja -N428- Kontrolér nádrže paliva na detekciu únikov -J909- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15A | Lambda sonda 1 pred katalyzátorom -GX10-
Lambda sonda 1 za katalyzátorom -GX7- Riadiaca jednotka pre vysielač NOx -GX30- Riadiaca jednotka pre vysielač NOx 2 -J881- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5A /
10A |
Kontrolér výfukových ventilov -J883-
Kontrolér výfukových ventilov 2 -J945- Automatická riadiaca jednotka pre čas zapnutia -J179- Vyhrievací prvok ventilátora olejovej vane -N79- Merací prístroj hmotnosti vzduchu -G70- Prídavná pumpa na vykurovanie -V488- Elektromagnetický ventil filtra s aktívnym uhlím 1 -N80- Ventil na kontrolu vačkového hriadeľa výfuku 1 -N318- Ventil na kontrolu vačkového hriadeľa 1 -N205- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15A / 20A | Riadiaca jednotka pumpy paliva -J538- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40A / 50A | Prídavný prvok vykurovania vzduchu -Z35- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 40A | Prídavný prvok vykurovania vzduchu -Z35- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30A | Hydraulická pumpa 1 pre olej prevodovky -V475- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 40A | Vyhrievané relé čelného skla -J47- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15A | Relé klaksónu -J413- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20A | Relé napájania pre komponent motora -J757- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5A | Riadiaca jednotka motora -J623-;
Riadiaca jednotka ABS -J104-; Relé vyhrievaného čelného skla -J47-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5A / 7,5A | Riadiaca jednotka monitora batérie -J367-;
Diagnostické rozhranie dátovej zbernice -J533-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30A | Riadiaca jednotka motora stierača -J400- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 A | Klaksón upozornenia -H12- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 30A | Vyhrievané relé čelného skla 2 -J611- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 5A / 7,5A | Kontrolér motora -J623- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30A | Motorček štartovania -B- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 40A | Pomocný prvok vykurovania vzduchu -Z35- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 30A | Vyhrievané relé čelného skla 2 -J611- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 30A | Vyhrievané relé čelného skla 2 -J611- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 30A | Riadiaca jednotka motora stierača -J400- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 30A | Pomocná riadiaca jednotka vykurovania -J364- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé motorčeka štartovania 1 -J906- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé motorčeka štartovania 2 -J907- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé klaksónu -J413- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé s vysokým tepelným výkonom -J360- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Hlavné relé -J271- (benzín);
Terminál 30 relé napájania -J317- (nafta). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Automatická riadiaca jednotka pre čas zapnutia -J179- (benzín). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Relé s nízkym tepelným výkonom -J359- (nafta) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relé napájania pre komponenty motora -J757-
(motor na benzín 2,0 l) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Vyhrievané relé čelného skla -J47- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Vyhrievané relé čelného skla 2 -J611- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
