Volkswagen Transporter T5 ZÁKLADY (2009-2014) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Transporter T5 Essentials (2009–2014), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.

VW Transporter T5 ESSENTIALS (od 09.2009-2014) – schéma poistkovej skrinky

Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014.

Poistka zapaľovača cigariet (zásuvka napájania) vo Volkswagen Transporter T5 ESSENTIALS je poistka SF11 v poistkovej skrinke.

Poloha poistkovej skrinky

Poloha poistkovej skrinky
Volkswagen Transporter T5 ESSENTIALS – poloha poistkovej skrinky
Poistková skrinka Poloha
1 – Podpora poistky D – SD V motorovom priestore vpravo
2 – Podpora poistky B – SB V centrálnom paneli prístrojovej dosky
3 – Podpora poistky F – SF Pod ľavým sedadlom
4 – Podpora poistky C – SC v centrálnom paneli prístrojovej dosky

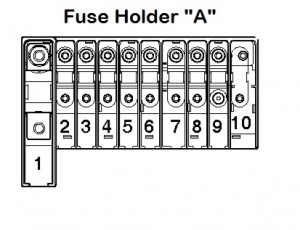

5 – Podpora poistky A – SA V motorovom priestore vľavo

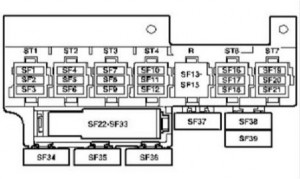

Podpora poistky F (vľavo v karosérii sedadla)

Podpora poistky F (vľavo v karosérii sedadla)
Volkswagen Transporter T5 ESSENTIALS – poistky – podpora F
Č. Amp [A] Popis
SF1 15
SF2 3
SF3 15
SF4 15
SF5 5
SF6 25
SF7 30

Zásuvka 12 V.
SF8 25

Regulátor vykurovania;

Prijímač diaľkového ovládania pre

stacionárne vykurovanie.
SF9 25

Izolačné relé ventilátora čerstvého vzduchu;

Motor regulácie zadného ventilátora.
SF10 3

Pomocné relé vykurovania
15
SF11 15 Zapaľovač cigariet
SF12 15
SF13 –

Prázdne
SF14 –

Prázdne
SF15 –

Prázdne
SF16 –

Prázdne
SF17 –

Prázdne
SF18 –

Prázdne
SF19 –

Prázdne
SF20 –

Prázdne
SF21 –

Prázdne
SF22 15 Presa 12 V 2
SF23 15 Presa 12 V 3
SF24 10

Iba modely s pomocným vykurovaním

chladiva
15
SF25 10

Riadiaca jednotka detektora prívesu -J345-30
SF26 20

Riadiaca jednotka detektora prívesu -J345-30
SF27 20

Riadiaca jednotka detektora prívesu -J345-30
SF28 7,5

Riadiaca jednotka systému

kamery na cúvanie -J772-30a
SF29 – Prázdne
SF30 5

Riadiaca jednotka hlasového zosilňovača -J656-30
SF31 – Prázdne
SF32 – Prázdne
SF33 15

Spínač nastavenia bedrovej opierky vodiča 30
SF34 40

Kontrolór posuvných dverí vpravo -J731-
SF35 80

Izolačné relé batérie -J7-30
SF36 40

Konektor s 17 pinmi

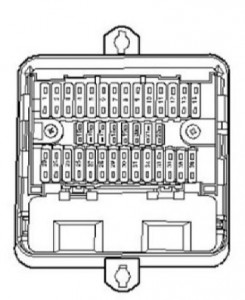

Podpora poistky D v elektronickej skrinke v motorovom priestore

Podpora poistky D v elektronickej skrinke v motorovom priestore
Volkswagen Transporter T5 ESSENTIALS – poistková skrinka – podpora D
Č. Amp [A] Popis
1 5

Riadiaca jednotka ventilátora chladiča -J293-87
2 5

Relé pomocného čerpadla chladiva -J496-30
3 5

Kúriaci prvok pre odvzdušňovací ventil bloku -N79-15
4 – Prázdne
5 15

Mechatronická jednotka pre dvojspojkovú prevodovku -30 J743-;

Elektromagnetický ventil blokovania páky prevodovky -N110-;

Páka prevodovky.
6 30

Riadiaca jednotka ABS -J104-30
7 – Prázdne
8 – Prázdne
9 5

Riadiaca jednotka motora -J623-30
10 5

Relé čerpadla sekundárneho vzduchu -J299-
15

Elektromagnetický ventil regulácie tlaku preplňovania -N75-;

Elektromagnetický ventil systému filtra s aktívnym uhlím – ventil 1 -N80-;

Prepínací ventil chladiča výfukových plynov s recirkuláciou výfukových plynov -N345-;

Elektromagnetický ventil regulácie tlaku preplňovania 2 -N274-.
11 30

Relé stretávacích svetlometov -J12-
12 10

Ventil dávkovania paliva -N290-15-;

Ventil regulácie tlaku paliva -N276- alebo 87.
13 10

Ľavý kontrolér svetlometu -J343-15
14 5

Relé čerpadla paliva -J17-15-;

Relé pomocného čerpadla paliva -J832-;

Spínač pedála spojky -F36-.
15 10

Spínač cúvacích svetiel -F4-15
16 5

Merač hmotnosti vzduchu -G70-15;

Spínač brzdových svetiel -F-17-.
17 5

Tlačidlo TCS a ESP -E256-15-;

Riadiaca jednotka ABS -J104-.
Leggere  Volkswagen Caddy III (2K) (od 2004) – batérie
18 5

Jednotka riadenia asistencie riadenia -J500—
19 5

Spínač pedálu spojky -F36-15-;

Merač hmotnosti vzduchu -G70-1.
20 5

Jednotka riadenia motora -J623-15
21 5

Ventil na recirkuláciu výfukových plynov -N18-87
22 10

Injektor, valec 1 -N30-87a-

Injektor, valec 2 -N31-;

Injektor, valec 3 -N32-;

Injektor, valec 4 -N33-.
23 10

Pravý kontrolér svetlometu -J344-15
24 5

Mechatronická jednotka pre dvojspojkovú prevodovku -15 J743-;

Páka prevodovky -E313-.
25 30

Jednotka riadenia motora -J623-87-;

Transformátor zapaľovania -N152-.
26 5

Žiarovka pre denné svietenie vľavo -L174-87
27 10

Cirkulačná čerpadlo chladiacej kvapaliny -V51-87
28 15

Klakson s vysokou tóninou -H2-4) 30
29 5

Žiarovka pre denné svietenie vpravo -L175-87
30 20

Čerpadlo tlaku systému napájania -G6-30-;

Relé čerpadla paliva -J17-;

Relé pomocného čerpadla paliva -J832-.
31 15

Ohrievač lambda sondy -Z19-

Ohrievač lambda sondy 1 za katalyzátorom -Z29-2)
32 30

Kontrolér motora -J623-5A-;

Elektrické čerpadlo paliva 2 relé -J49-2.
33 5

Pomocné relé čerpadla chladiacej kvapaliny -J496-87
34 5

Jednotka riadenia napájania -J519- (T73b / 59) 30
35 – Voľný 87
36 30

Pomocné relé čerpadla chladiacej kvapaliny -J496-30

Poznámka:
1) iba pre kódy motora CAAA, CAAB, CAAC, CCHA
2) iba pre kódy motora AXA
3) iba modely s naftovým motorom
4) iba pre modely s vybavením taxi.

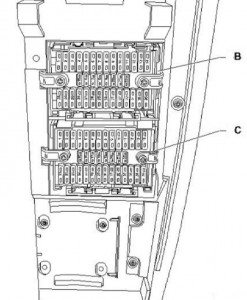

Podpora poistiek B a C – v poistkovej skrinke nižšie v strede palubnej dosky

Podpora poistiek B a C – v poistkovej skrinke nižšie v strede palubnej dosky
Volkswagen Transporter T5 ESSENTIALS – poistková skrinka – podpora B a C

Podpora poistky B

Č. Amp [A] Popis
1 30

Relé napájania terminálu 15 -J329-30
2 5

Vysielač uhla riadenia -G85-30
3 10

Jednotka riadenia napájania -J519-30 (T73b / 39)
4 5

Konektor W8 (15a), v zadnom zapojení 15a-;

Jednotka riadenia pre zmenu pruhu 2 -J770-;

Jednotka riadenia pre zmenu pruhu -J769-.
5 15

Žiarovka s dvojitým vláknom ľavého svetlometu -L1-56b-
6 15

Žiarovka s dvojitým vláknom ľavého svetlometu -L1-56a-
7 15

Jednotka riadenia napájania -J519- (T73a / 66) 1)
8 15

Kontrolér zadného dverí -J605-30-20A-;

Hlasový signál -H12-30-;

Jednotka riadenia napájania na palube -J519- (T73/16)-

Kontrolér ľavých posuvných dverí -J558-;

Kontrolér zadného dverí -J605-;

Jednotka riadenia pravých posuvných dverí -J731-.
9 30

Jednotka riadenia napájania -J519-30
10 10

Intermittentný spínač stieračov -E22-15-;

Spínač zadného stierača -E34-;

Regulátor intermittentného stierača -E38-.
11 5

Osvetlenie evidenčného čísla -X-58
12 5

Spínač svetla -E1-30 30 A
13 7,5

Jednotka riadenia airbagu -J234-15
14 25

Kontrolér elektroniky stĺpika riadenia -30 J527-
15 7,5

Spínač ventilátora čerstvého vzduchu -E9-75
16 5

Jednotka riadenia napájania -J519-15 (T73a/44)
17 5

Kontrolka zadného hmlového svetla vľavo -K13-RFL-;

Žiarovka zadného hmlového svetla vľavo -L46-.
18 5

Jednotka riadenia v paneli prístrojov -J285-30
19 5

Spínač zapaľovania/štartovania -D-86s
20 5

Diagnostická prípojka -U31-30
21 10

Relé štartovacieho motora -J53-50-;

Jednotka riadenia motora -J623-.
22 7,5

Jednotka riadenia v paneli prístrojov -J285-15-;

Diagnostická prípojka -U31-(T16/1).
23 30

Spínač zapaľovania/štartovania -D- 50 5 A-;

Jednotka riadenia napájania na palube -J519-(T73b/50)-;
24 5

Prenosník uhla riadenia -G85-15
25 7,5

Spínač ventilátora čerstvého vzduchu -E9-30
26 30

Spínač svetla -E1-75x
27 15

Žiarovka s dvojitým vláknom pravého svetlometu -L2- 56b- B456;

Prípojka (56b), v hlavnom vedení – zväzok káblov.
28 15

Žiarovka s dvojitým vláknom pravého svetlometu -L2- 56a- B142

Pozitívna prípojka 2 (56a), vo vnútri – zväzok káblov;

Jednotka riadenia v paneli prístrojov -J285- (T32/14)-;
29 10

Relé invertora dvojného signálu -J741-30a
30 10

Kúriaci prvok ľavého stierača -Z20-75-;

Kúriaci prvok pravého stierača -Z21-;

Motor stierača zadného okna -V12-;

Motor stierača pravých zadných dverí -V93-;

Motor stierača ľavých zadných dverí -V92-.
31 30

Jednotka riadenia napájania -J519-30 (T73 /73)
32 30

Jednotka riadenia napájania -J519-30 (T73a/68)
33 30

Rádio -R-30-;

Jednotka riadenia s displejom pre rádiový a navigačný systém -J503-.
34 25

Relé vypúšťania kontaktu X -J59-15-;

Poistka 14 na poistkovom bloku D -SD14-;

Poistka 20 na poistkovom bloku D -SD20-.
35 5

B340 Prípojka 1 (58d), v hlavnom vedení 58d – B341;

Prípojka 2 (58d), v hlavnom vedení B342;

Prípojka 3 (58d), v hlavnom vedení.
36 25

Jednotka riadenia napájania -J519-30 (T73b/13)
Leggere  Volkswagen Caddy V (2021-2022) – poistková skrinka

Poznámka:

1) iba pre modely s konzolou na streche

Podpora poistky C

Číslo Amp [A] Popis
1 15 Riadiaca jednotka detektora prívesu -J345-15a-;

Konektor s 10 pinmi-T10bh/1-75a.
2 5 Modul prenosu a prijmu vnútorného monitora 2 -30-G305-;

Riadiaca jednotka systému proti krádeži a nakloneniu -J529-.
3 101 Spínač núdzových svetiel -E10- 30 15A-;

Žiarovka upozornenia na núdzové svetlá -K100-.
4 10 Riadiaca jednotka uzávierky diferenciálu -J187-15a-;

Spínač uzávierky zadného diferenciálu -E121-;

Riadiaca jednotka kontroly pohonu všetkých kolies -J492-.
5 5 SC5-10A-6-pin konektor -T6bn / 5-75x
6 5 Vysielač úrovne a teploty oleja -G266-15
7 30 Otočný spínač svetla -E162- 30 10 A
8 5 Riadiaca jednotka asistencie pri parkovaní -J446-30
9 5 Kontrolér elektroniky stĺpika riadenia -30 J527-;

Adaptívny regulátor rýchlosti -J428-.
10 10 Motor riadenia uhla ľavého svetlometu -V48- 15 5 A-;

Motor riadenia uhla pravého svetlometu -V49-;

Spínače a regulátor osvetlenia prístrojov -E20.
11 15 Kontrolér ľavých posuvných dverí -J558-58
12 5 Žiarovka pre denné svietenie vľavo -L174-30 30
13 5 Relé izolácie CAN zbernice systému pohonu -J788-15
14 5 Žiarovka pre denné svietenie vpravo -L175–30A
15 5 Elektronika riadenia mobilného telefónu 15-riadiaca jednotka -J412-
16 7,5 Tuner navigačného systému pre televízor -J415-30-;

Rozhranie pre externé multimediálne zariadenie -R215-.
17 7,5 Riadiaca jednotka napájania -J519-

(T73 / 66) 30 1) -1) 30G 2)

Vnútorné osvetlenie a osvetlenie priestoru 2)
18 5 Jednotka riadenia systému klimatizácie -J301-30-;

Spínač ventilátora čerstvého vzduchu vzadu -E179-;

Jednotka riadenia a displej zadného panela -Climatronic -E265-;

Vysielač regulácie ventilátora vzadu -G463-.
19 5 Automatické vnútorné zrkadlo proti oslneniu -Y7- 86s
20 10 Jednotka riadenia napájania -J519-30 (T73a / 64)
21 5 Senzor dažďa -G213-RPL
22 5 Spínač tlaku systému klimatizácie -15-F129-;

Senzor kvality vzduchu -G238-.
23 10 Relé zvyškového tepla -J708-30a-;

Prijímač diaľkového ovládania pre pomocné chladenie -kúrenie -R149-;

Jednotka riadenia a displej pomocného kúrenia -E407-;

Jednotka riadenia a displej vybavenia na kempovanie -E153-.
24 7,5 Centrálny ľavý svetlo pre čítanie -W39-30G-

Centrálny pravý svetlo pre čítanie -W40-;

Zadné ľavé svetlo pre čítanie -W11-;

Zadné pravé svetlo pre čítanie -W12-;

Ľavé vnútorné osvetlenie -W16-;

Pravé vnútorné osvetlenie -W17-;

Zadné ľavé vnútorné osvetlenie -W47-;

Zadné pravé vnútorné osvetlenie -W48-.
25 25 Regulátor vykurovania sedadla s regulátorom -J396-
26 10 Tachograf -G24-30
27 30 D51 Pozitívne pripojenie 1 (15), v kabeláži motorového priestoru 15 -;

Poistka 13 na poistkovom držiaku D -SD13-;

Poistka 23 na poistkovom držiaku D -SD23-.
28 5

Spínač nastavenia zrkadla -E43-15-;

Tlačidlo vyhrievania vonkajšieho zrkadla -E231-.
29 25

Jednotka riadenia kúrenia -J162-30
30 5

Jednotka riadenia a displej pre vybavenie na kempovanie 75 -E153-;

Relé pomocného kúrenia chladiva -J493-.
31 25

Jednotka riadenia posuvnej strechy -30 5 AJ245-
32 20

Relé systému umývania svetlometov -J39-15
33 5

Tachograf -G24-15
34 5 Voľný
35 20

Jednotka riadenia napájania -J519-30 (T73b / 11)
36 5

Konektor s 10 pinmi -T10bh / 9-30
Leggere  Volkswagen Golf 6 (2008-2013) – batérie

Poznámka:
1) iba pre modely bez konzoly na streche
2) iba pre modely s konzolou na streche.

Podpora poistky A – v motorovom priestore

Podpora poistky A – v motorovom priestore
Volkswagen Transporter T5 ESSENTIALS – poistková skrinka – podpora A
Číslo Amp[A] Popis
1 175

Alternátor -C-30225 A-
2 125

Relé na vybitie kontaktu X -J59-30- B298;

Pozitívne pripojenie 2 (30), v hlavnom kabeláži -B301;

Pozitívne pripojenie 5 (30), v hlavnom kabeláži B302;

Pozitívne pripojenie 6 (30), v hlavnom kabeláži B303;

Pozitívne pripojenie 7 (30), v hlavnom kabeláži B304;

Pozitívne pripojenie 8 (30), v hlavnom kabeláži B305;

Pozitívne pripojenie 9 (30), v hlavnom kabeláži

Poistka 9 na poistkovom podklade B -SB9-;

Poistka 14 na poistkovom podklade B – SB14-.
3 50

Relé izolácie batérie -J7-30100A-;

Druhé relé obvodu nabíjania batérie -J713- B310;

Pozitívne pripojenie 14 (30), v hlavnom kabeláži B311;

Pozitívne pripojenie 15 (30), v hlavnom kabeláži.
4 70

D50 Pozitívne pripojenie (30) v kabeláži motorového priestoru 30
5 50

Centrálna poistka ABS 1 -S123- 30-.

Poistka 6 na poistkovom podklade D -SD6-.
6 60

Jednotka automatického ovládania doby zapaľovania -30 50 A-J179-;

Relé sekundárneho vzduchového čerpadla -J299-.
7 100

Jednotka ovládania ventilátora chladiča -J293-30
8 40

Ovládač ventilátora chladiča -J293-30 8-

Poistka -40 A – B169

Pozitívne pripojenie 1 (30), v 30 50 A vnútornom kabeláži 100 A- B170

Pozitívne pripojenie 2 (30), v vnútornom kabeláži;

Poistka 9 na poistkovom podklade F -SF9-;

Poistka 14 na poistkovom podklade F -SF14-;

Poistka 22 na poistkovom podklade F -SF22-;

Poistka 23 na poistkovom podklade F -SF23-;

Poistka 24 na poistkovom podklade F -SF24-.
9 100

B272 Pozitívne pripojenie (30), v hlavnom kabeláži 30 -;

B299 Pozitívne pripojenie 3 (30), v hlavnom kabeláži.

O Volkswagen Transporter T5 ZÁKLADY (2009-2014)

Volkswagen Transporter T5, vyrábaný v rokoch 2009 až 2014, je obľúbený model medzi dodávkami vďaka svojej spoľahlivosti a všestrannosti. Tento model ponúka rôzne varianty karosérie, vrátane verzií pre osobnú dopravu a nákladné účely. Transporter T5 je známy svojou robustnou konštrukciou a priestranným interiérom, ktorý poskytuje dostatok miesta pre pasažierov aj náklad. V ponuke sú rôzne motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú dostatočný výkon a efektívnu spotrebu paliva. Transporter T5 je ideálny pre podnikateľov, ktorí potrebujú spoľahlivé a praktické vozidlo pre každodenné použitie.

Schéma poistkovej skrinky Volkswagen Transporter T5 ZÁKLADY

Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Transporter T5 ZÁKLADY, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správnom použití.

Post correlati:

  1. Volkswagen New Beetle (1998-2011) – poistková skrinka
  2. Volkswagen Jetta (2005-2010) – poistková skrinka
  3. Volkswagen Transporter T5 (2003-2014) – poistková skrinka
  4. Volkswagen Beetle (od 2011) – batérie
  5. Volkswagen Passat B5 facelift (2000-2005) – batérie
  6. Volkswagen Tiguan I (2007-2015) – batérie
  7. Volkswagen Polo 6R (2009-2017) – poistková skrinka
  8. Volkswagen Touareg III (2018-2022) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
