Volkswagen New Beetle (1998-2011) – poistková skrinka

Voľné ^{* 2,7}

Poistka čerpadla sekundárneho vzduchu -S130-.

Poistka imobilizéra -S111- ^{* 4}

Poistka telematiky -S338- ^{* 5}

Poistka čerpadla podtlaku brzdy -S283- ^{* 2}

Poistka mechatronickej jednotky

prevodovky s dvojitou spojkou -S337- ^{* 6}

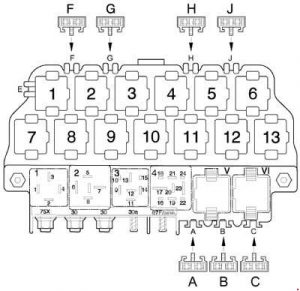

nad panelom relé

spínač pedála spojky -J434- (53) ^{* 9}

denného svietenia -J89- (173) ^{* 10}

vonkajšieho -J99- (53) ^{* 11}

(len pre telematiku)

alarm proti krádeži -J237-

(len pre telematiku);

Relé tretej rýchlosti

ventilátora chladiča -J135- (100)

(len motor 1,8 l);

Relé pumpy sekundárneho vzduchu -J299- (100)

(len benzínové motory, od júla 2005);

Relé s nízkym tepelným výkonom -J359- (100)

(len kód motora BEW, od júna 2003 do decembra 2006).

(len pre automatickú prevodovku 01M)

Relé blokovania štartovacieho motora -J207- (176)

(od modelového roku 2005; len pre automatickú prevodovku so 6 rýchlosťami

09G, s Tiptronic)

(len pre kódy motorov BPR, BPS,

len modely s dieselovými motormi).

(len kód motora BEW, od júna 2003 do decembra 2006).

2 – modely s automatickou prevodovkou, od roku výroby 2004

3 – modely s motorom 1,8 l, rok výroby 2003 až 2005

4 – do roku výroby 2003

5 – od roku výroby 2004

6 – pre modely s kódom motora BEW;

s prevodovkou DSG s dvojitou spojkou 02E;

od modelového roku 2004

7 – od modelu júl 2005

8 – len kódy motorov ALH, ATD, AXR, BSW

9 – len manuálna prevodovka

10 – len denné svetlá

11 – len americké trhy; len modely

s mechanickým ovládaním okien

J131 – Riadiaca jednotka vyhrievania sedadla vodiča (T6/5);

J132 – Riadiaca jednotka vyhrievania predného sedadla

cestujúceho (T6b/5);

W6 – Osvetlenie priestoru pre odkladacie schránky;

Z20 / Z21 – Ľavý/pravý prvok vyhrievača

stierača.

Žiarovka smerovky prednej

ľavej/pravej;

M6 / M8 – Žiarovka smerovky zadnej

ľavej/pravej;

E20 – Spínače a regulátor osvetlenia prístrojov;

J5 – Relé hmlového svetla (4/86).

E159 – Spínač ventilu recirkulácie

čerstvého vzduchu (T8b/5);

E184 – Spínač čerstvého vzduchu a

recirkulácie vzduchu ^{* 1;}

E227 – Tlačidlo SET tempomatu (CCS)

(T4q/3), len CCS ^{* 1;}

E231 – Tlačidlo vyhrievania vonkajších zrkadiel;

F36 – Spínač pedálu spojky (T4q/3);

F47 – Spínač pedálu brzdy;

G65 – Senzor vysokého tlaku (T3e/3);

J89 – Relé prepínania svetiel

denného svietenia (8/86);

J255 – Riadiaca jednotka Climatronic (T16c/9) ^{* 1;}

J293 – Riadiaca jednotka ventilátora chladiča (T14/9);

J386 – Riadiaca jednotka dverí vodiča (T18d/3);

T16 – Konektor s 16 pinmi, autodiagnostika (T16/1T16/16);

V48 – Motor riadenia uhla svetlometu ľavého ^{* 1;}

V49 – Motor riadenia uhla svetlometu pravého ^{* 1;}

Y2 – Digitálny hodinový stroj ^{* 2;}

Y7 – Automatické vnútorné zrkadlo

proti oslneniu ^*2.

systému komfortu (T23/5);

Voľné, modelový rok 2004.

F125 – Multifunkčný spínač (T10t/10) ^{* 2;}

G22 – Senzor počítadla kilometrov;

J226 – Blokovanie štartovacieho motora a relé

svetla cúvania (T9/5);

K142 – Žiarovka upozornenia na polohu

páky P/N;

M16/M17 – Žiarovka cúvania ľavej/pravej;

T16 – konektor s 16 pinmi, autodiagnostika (T16/1).

J412 – Riadiaca jednotka elektroniky pre

mobilný telefón (T18d/10) ^{* 3}

J104 – Riadiaca jednotka ABS (T47a/4);

G85 – Senzor uhla riadenia (T6k/5).

prístrojovej dosky (T32/30);

J393 – Riadiaca jednotka centrálneho

systému komfortu (T23/17);

modely s ovládaním okien len od roku 2003

R – Rádio;

Y2 – Digitálny hodinový stroj,

prístrojovej dosky (T32/1);

N110 – Elektromagnetický ventil blokovania páky prevodovky.

J502 – riadiaca jednotka monitora

tlaku pneumatík (T20b/3) ^{* 2.}

J271 – Relé napájania Motronic;

J393 – Centrálna jednotka systému komfortu (T23/22),

modely s ovládaním okien od modelového roku 2003.

J217 – Riadiaca jednotka automatickej prevodovky (T68/45);

J285 – Riadiaca jednotka v paneli

prístrojovej dosky (T32/23);

Y2 – Digitálny hodinový stroj ^{* 2.}

J285 – Riadiaca jednotka v paneli

prístrojovej dosky (T32/a17);

J607 – Relé pravého svetlometu a diaľkových svetiel;

(pre výbojkovú žiarovku) ^{* 1;}

M32 – Žiarovka pravého svetlometu;

diaľkových svetiel (pre výbojkovú žiarovku) ^{* 1;}

M30 – Žiarovka ľavého svetlometu.

diaľkových svetiel (pre výbojkovú žiarovku) ^{* 1}

M31 – Žiarovka pravého svetlometu.

diaľkových svetiel (pre výbojkovú žiarovku) ^{* 1;}

M29 – Žiarovka ľavého svetlometu.

prístrojovej dosky (T32/26);

M3 – Žiarovka pravej strany ^{* 2;}

M22 – Žiarovka pravej brzdy a zadného svetla;

M34 – Žiarovka predného obrysu pravej strany ^{* 2;}

M36 – Žiarovka smeroviek

predných pravých a žiarovka;

obrysová žiarovka;

M38 – Žiarovka zadného obrysu pravej strany.

prístrojovej dosky (T32/27);

M1 – Žiarovka ľavej strany ^{* 2;}

M21 – Žiarovka ľavej brzdy a zadného svetla;

M33 – Žiarovka predného obrysu ľavej strany ^{* 2;}

M35 – Žiarovka smerovky prednej

ľavej a obrysová žiarovka;

M37 – Žiarovka zadného obrysu ľavej strany.

J31 – Relé umývania a automatického stierača

(T18a/13), len pre systém umývania svetlometov

J255 – Riadiaca jednotka Climatronic (T16b/14) ^{* 1;}

V2 – Ventilátor čerstvého vzduchu,

len pre Climatronic ^{* 1.}

Z1 – Vyhrievanie zadného okna.

J29 – Blokovací dióda, od modelového roka 2007;

U18 – zásuvka 12 V -2-;

U19 – zásuvka 12 V 3, v batožinovom priestore.

J17 – Relé čerpadla paliva (T9/1) ^{* 3.}

J248 – Riadiaca jednotka systému priameho vstrekovania;

na naftu (T121/37) ^{* 1;}

N30/N31/N32/N33/N83 – Vstrekovač, valec ^{* 2;}

J623 – Riadiaca jednotka motora (T80/4), kód motora len CBPA ^{* 2;}

G70 – merací prístroj hmotnosti vzduchu, (T5d/2)

len kód motora BEW, od júna 2003 do decembra 2006

J248 – riadiaca jednotka systému priameho vstrekovania

na naftu, (T94/18),

len kód motora BEW, od júna 2003 do decembra 2006

posuvnej strechy (T6l/4).

J217 – Riadiaca jednotka automatickej prevodovky (T68/23);

J539 – Riadiaca jednotka asistencie brzdenia (T6k/3).

CBPA N280 – Ventil regulácie kompresora

systému klimatizácie ^{* 2.}

priameho vstrekovania nafty (T121/2)

N146 – Aktuátor dávkovania ^{* 1.}

od júna 2003 do decembra 2006

J52 – Relé žhavičov

(len kódy motora ALH a BEW)

J299 – Relé čerpadla sekundárneho vzduchu (T13/9) ^*3

J370 – Riadiaca jednotka pre aktiváciu žhavičov, (6/87)

len kód motora BEW, od júna 2003 do decembra 2006

N18 – Ventil recirkulácie výfukových plynov

(len kódy motora ALH a BEW);

N75 – Elektromagnetický ventil regulácie tlaku preplňovania

N79 – Vyhrievací prvok odvzdušňovacieho ventilu bloku motora ^{* 3}

N108 – Aktivácia ventilu vstrekovača

(len kódy motora ALH a BEW)

N239 – Ventil prepínania klapky sacieho potrubia

(len kódy motora ALH a BEW)

N205 – Ventil regulácie vačkového hriadeľa

ventilov nasávania 1;

(len kódy motora ALH a BEW)

N249 – Ventil recirkulácie vzduchu turbodúchadla

(len kódy motora ALH a BEW )

N345 – Ventil prepínania chladiča výfukových plynov

s recirkuláciou výfukových plynov,

len kód motora BEW, od júna 2003 do decembra 2006

S130 – Poistka čerpadla sekundárneho vzduchu ^{* 3}

V157 – Ventil sacieho potrubia motora,

len kód motora BEW,

od júna 2003 do decembra 2006.

U10 – zásuvka pre príves (T13/9) ^{* 3.}

J248 – Riadiaca jednotka systému priameho vstrekovania

na naftu (T121 / 88),

kódy motora ALH a BEW;

J271 – Relé napájania Motronic (1/30);

J393 – Centrálny riadiaci systém komfortu (T23/17),

modely s ovládaním okien;

J623 – Riadiaca jednotka motora (T80 / 15), kód motora len CBPA;

S283 – Poistka čerpadla podtlaku brzdy.

uzáveru nádrže;

E233 – Tlačidlo diaľkového uvoľnenia zadného krytu;

J386 – Riadiaca jednotka dverí vodiča (T29/19);

modely s ovládaním okien:

J387 – Riadiaca jednotka predných dverí spolujazdca (T29a/19);

modely s ovládaním okien:

J393 – Centrálny riadiaci systém

komfortu (T23/22) ^{* 3}

J4 – Relé dvojtonového klaksónu (3/30).

U5 – Zásuvka 12 V

U18 – Zásuvka 12 V -2-, od 07.03

U19 – Zásuvka 12 V 3, v batožinovom priestore, od 07.03

Voľné ^{* 3}

G70/G42 – Merací prístroj prúdu vzduchu/

Senzor teploty nasávaného vzduchu,

kód motora BPS, len BPR;

G108 – Lambda sonda 2;

G130 – Lambda sonda za katalyzátorom;

G465 – Stredná lambda sonda pre katalyzátor

prvého radu, len kód motora BPR;

J299 – Relé čerpadla sekundárneho vzduchu (4/85) ^{* 1;}

N80 – Elektromagnetický ventil systému

aktívneho uhlíkového filtra 1;

N112 – Ventil vstupu sekundárneho vzduchu ^{* 1;}

V144 – Diagnostické čerpadlo systému napájania.

F47 – Spínač pedálu brzdy;

J359 – Relé s nízkym tepelným výkonom;

J360 – Relé s vysokým tepelným výkonom;

N79 – Vyhrievací prvok odvzdušňovacieho ventilu bloku motora.

sedadla vodiča (T6/4);

J132 – Riadiaca jednotka vyhrievania

predného sedadla spolujazdca (T6b/4).

Relé s vysokým tepelným výkonom -J360- (100) ^{* 2}

Relé s nízkym tepelným výkonom -J359- (53) ^{* 2}

2 – iba naftové motory
