V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Sharan 7N (2015–2022), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.
Volkswagen Sharan 7N – schéma poistky
Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Poistky v prístrojovej doske
|
Číslo
|
Typ poistky
|
Ampér [A]
|
Popis
|
|
F12
|
MINI ®
|
10
|
Ľavý svetlomet
|
|
F13, F23
|
MINI ®
|
5 alebo 7,5
|
Elektronická parkovacia brzda
|
|
F14
|
MINI ®
|
7,5
|
Riadiaca jednotka prívesu
|
|
F14, F22
|
MINI ®
|
7,5
|
Spínač svetiel (predné svetlá)
|
|
|
|
F 16
|
MINI ®
|
10
|
Pravý svetlomet
|
|
F22
|
MINI ®
|
7,5
|
Senzor dažďa/svetiel
|
|
F23
|
MINI ®
|
7,5
|
Riadiaca jednotka pre systém klimatizácie alebo kúrenia a čerstvého vzduchu
|
|
Tabuľka poistiek pre poistky v motorovom priestore
|
Číslo
|
Typ poistky
|
Ampére [A]
|
Popis
|
|
F3
|
ATO ®
|
30
|
Stierače
|
|
F7
|
ATO ®
|
25
|
Vyhrievanie predného skla
|
|
F7
|
ATO ®
|
25
|
Klaksón
|
|
F8
|
ATO ®
|
30
|
Zosilňovač pre informačné a zábavné systémy
|
|
F20
|
ATO ®
|
5
|
Senzor svetla brzdy
|
|
F21
|
ATO ®
|
20
|
Pomocné vykurovanie
|
|
F26
|
MAXI ®
|
40
|
Regulátor ventilátora
|
Poistky na ľavej strane batožinového priestoru
|
Číslo
|
Typ poistky
|
Ampér [A]
|
Popis
|
|
F1
|
MAXI ®
|
40
|
Ľavé posuvné dvere
|
|
F3, F4
|
MAXI ®
|
30
|
Riadiaca jednotka prívesu
|

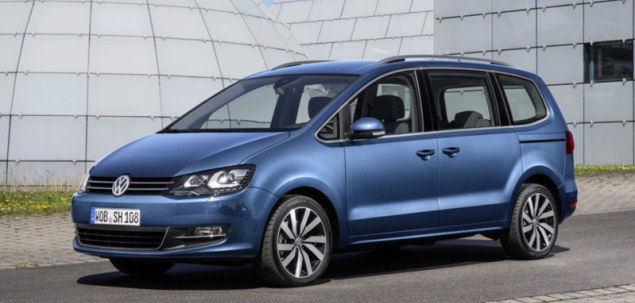

O Volkswagen Sharan 7N (2015-2022)
Volkswagen Sharan 7N, vyrábaný v rokoch 2015 až 2022, je obľúbeným rodinným MPV, ktoré ponúka priestranný interiér a vysokú úroveň komfortu. Tento model je známy svojou flexibilitou a praktickosťou, čo ho robí ideálnym pre dlhé cesty aj každodenné používanie. Sharan 7N je vybavený rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytujú spoľahlivý výkon a efektívnu spotrebu paliva. Vozidlo je tiež vybavené modernými technológiami a bezpečnostnými prvkami, ktoré zaručujú pohodlnú a bezpečnú jazdu pre všetkých pasažierov.
Schéma poistkovej skrinky Volkswagen Sharan 7N
Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Sharan 7N, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod prístrojovou doskou a v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo umožňuje jednoduchú identifikáciu a výmenu poistiek. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania všetkých elektrických zariadení vo vozidle.
