Volkswagen Crafter (2007-2016) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Crafter (2007–2016), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.
Volkswagen Crafter – schéma panelu poistiek
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) vo Volkswagen Crafter je poistka 13 v paneli poistiek motorového priestoru.

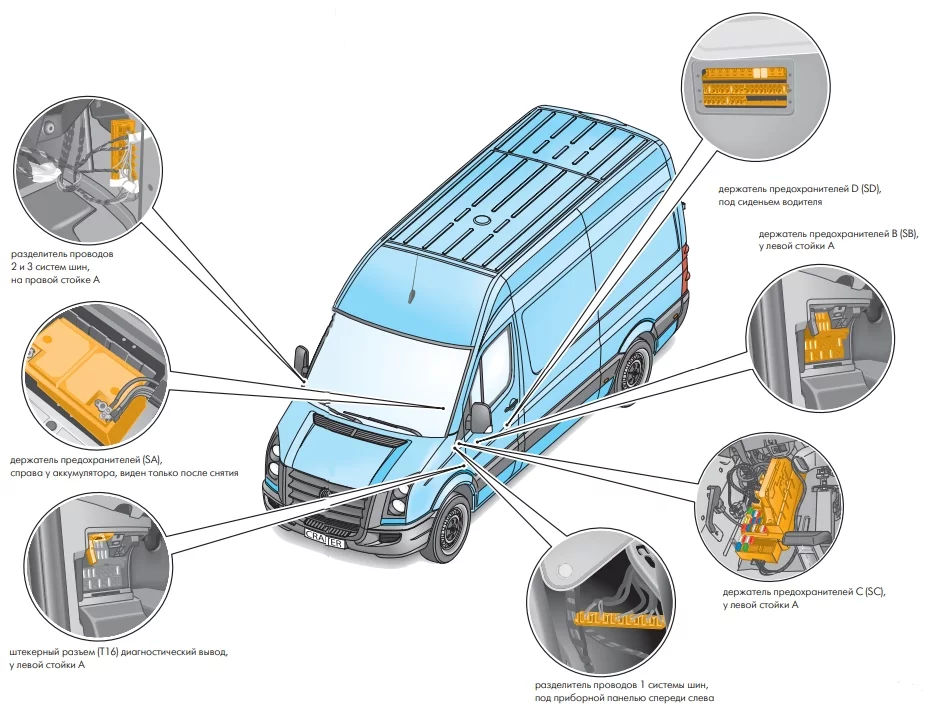

Prehľad montážnych bodov
- Poistka napätia napájania terminálu 30 -S190-
- Podpora poistky A -SA- Poistky
- Podpora poistky B -SB- Poistky
- Podpora poistky C -SC- Poistky
- Podpora poistky D -SD- Poistky
- Jednotlivé poistky pod sedadlom vodiča
Poistky (SA) na podpore poistky, na batérii (2)
Poistky na batérii
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 80 | Jednotka automatického riadenia času štartovania -J179- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 60/80 |
Jednotka riadenia ventilátora chladiča -J293-
(iba v modeloch s klimatizačným systémom); Ventilátor chladiča -V7- (iba v modeloch s klimatizačným systémom); Pravý ventilátor chladiča -V35- (iba v modeloch s klimatizačným systémom). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 80 | Jednotka riadenia napájania -J519-;
Relé napájania komponentov motora -J757-; Podpora poistky C -SC- SC2, SC3, SC8 – SC10, SC16. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 150 | Pomocná batéria -A1-;
Poistka mechanizmu sklonu -S186-; (pred augustom 2006); Poistka 1 (30) -S204- (od júla 2006); Poistka 2 (30) -S205- (od septembra 2006); Hlavná poistka pre mnohé konfigurácie vybavenia -S245 – (pred augustom 2006); Podpora poistky D -SD- SD23 – SD25, SD28 (od septembra 2006 v modeloch s druhou batériou). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 150 | Terminál 15 relé napätia napájania -J329-;
Relé akustického signálu -J413-; Jednotka riadenia napájania -J519-; Terminál 15 relé napätia napájania 2 -J681-; Poistka štart / zastavenie operácií -S349- (od novembra 2011); Podpora poistky B -SB- SB1 – SB18 Podpora poistky C -SC- SC4 – SC7, SC11 – SC15, SC17 – SC25 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | Relé výboja terminálu 15 -J404-;
Relé napätia napájania 1 -J701- (od novembra 2013); Relé výboja 2 pre terminál 15 -J817- (iba pre modely v hmotnostnej triede 3,8 t); Relé výboja 3 pre terminál 15 -J896- (po novembri 2011); Poistka vyhrievaného čelného skla -S127-; Poistka 1 -S131- (po novembri 2011); Poistka 1 (30) -S204- (pred júnom 2006); Podpora poistky D -SD- SD10 – SD33, SD42. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 150 | Pomocný prvok vykurovania vzduchu -Z35- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

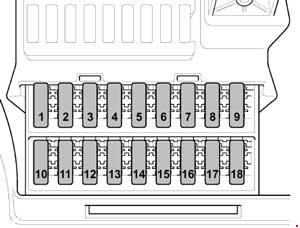

Poistky (SB) na podpore poistiek B, stĺpec A vľavo (3)
Poistka na stĺpci A vľavo.
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | Ovládač dverí vodiča -J386- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Diagnostické pripojenie -U31- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | Riadiaca jednotka ABS -J104- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 | Riadiaca jednotka ABS -J104- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | -Nepoužíva sa- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7.5 | Jednotka hodnotenia úrovne prostriedku
redukujúceho -G698- (od novembra 2008 do mája 2009); Jednosmerný ventil pre redukujúci prostriedok -N473- (od novembra 2008 do mája 2009); Čerpadlo pre redukujúce prostriedky -V437- (od novembra 2008 do mája 2009); – Nepoužíva sa – (od mája 2009) Jednotka napájania pre systém dávkovania redukujúceho prostriedku -GX19- (od novembra 2013); Riadiaca jednotka senzora NOx -J583- (od novembra 2013); Relé 1 pre napájanie napätia -J701- (od novembra 2013); Senzor NOx 2 riadiaca jednotka -J881- (od novembra 2013 r.) Relé systému dávkovania redukujúceho prostriedku -J963- (od novembra 2013 r.); Čerpadlo redukujúceho prostriedku -V437- (od novembra 2013 r.). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Čerpadlo systému postreku svetlometov -V11- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Otáčavý spínač systému svetiel a
sirény -E11- (od júla 2006 r.); Otáčavý spínač svetla -E162- (od júla 2006 r.); Akustický signál -H12-; Relé systému upozornenia 1 -J460-; Relé systému sirény 2 -J645- (od júla 2006 r.). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Relé smeroviek na streche -J436-
(od mája 2007 r.). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Rádio -R- Riadiaca jednotka s displejom pre rádio a navigáciu -J503- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7.5 | Riadiaca jednotka elektroniky
mobilného telefónu -J412-; Riadiaca jednotka tachografu -J621-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Výstupný spínač ohrievača/teplého -E16-;
Relé ventilátora čerstvého vzduchu -J13-; Ovládač ventilátora čerstvého vzduchu -J126-; Ventilátor čerstvého vzduchu -V2-; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7.5 | Predvoľný hodinový spínač -E111-;
Diaľkové ovládanie pre ohrievač chladiacej kvapaliny -R149-; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Riadiaca jednotka centrálneho panelu
prístrojovej dosky -J819- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Spínač osvetlenia oblasti
nákladu -E481-; (do októbra 2008 r.); Nepoužíva sa. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Výstupný spínač ohrievača/teplého -E16-;
Modul riadenia A/C -J301-; Výmenník CD -R41-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Spínač vnútorného osvetlenia -E599-;
Spínač vnútorných zadných svetiel -E6- (od novembra 2012 do mája 2013). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

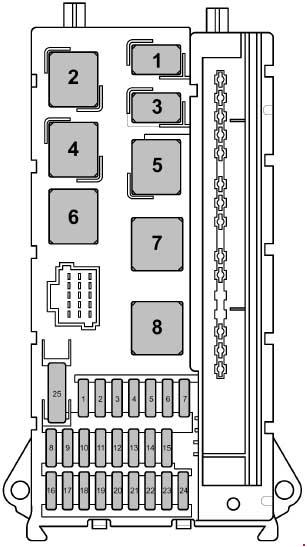

Poistky (SC) na podpore poistiek C, na stĺpci A vľavo (4)
Poistka na stĺpci A vľavo.
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Klaksón s vysokým tónom -H2- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 25 | Elektronická blokácia zapaľovania -D9-;
El. kontrolovať. spínač. zámok CU -J764- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Elektronická blokácia zapaľovania -D9-;
Riadiaca jednotka v paneli prístrojov -J285-; Riadiaca jednotka motora -J623- (od mája 2012 r.). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5 | Spínač svetla -E1-;
Riadiaca jednotka pre centrálny panel prístrojov -J819- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Motor stierača čelného skla -V- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Čerpadlo tlaku systému napájania -G6- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Riadiaca jednotka elektroniky stĺpika riadenia -J527- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Riadiaca jednotka motora -J623- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 25 |
Poistka 6 na podpere poistiek B -SB6-
(od novembra 2008 do mája 2009); Podpera poistiek D -SD- SD34 – SD36 (od mája 2009 do novembra 2013). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Prúdomer vzduchu -G70- (od mája 2012 r.);
Jednotka hodnotenia úrovne redukčného média -G698- (od mája 2012 r.); Ohrievací prvok odparovača olejovej vane -N79- (od mája 2012 r.); Ventil na reguláciu tlaku paliva -N276-; Ventil na recirkuláciu výfukových plynov v chladiči -N345- (od mája 2012); Jednosmerný ventil pre redukčné médium -N473- (od mája 2012); Čerpadlo chladiča s recirkuláciou výfukových plynov -V400- (od mája 2012); Čerpadlo pre redukčné médium -V437- (od mája 2012). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Relé preťaženia 2 pre terminál 15 -J817-
(iba pre modely v hmotnostnej triede 3,8 t); Poistka 1 na podpere poistiek D -SD1-; Poistka 2 na podpere poistiek D -SD2-; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Riadiaca jednotka airbagu -J234- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Spínač svetla v odkladacej schránke -E26-;
Zapaľovač cigariet -U1- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 5 | Spínač svetiel -E1-;
Riadiaca jednotka v paneli prístrojov -J285-; Diagnostické pripojenie -U31-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5 | Spínač výstupu vykurovania/tepla -E16-;
Regulátor nastavenia uhla svetlometov -E102-; Motor na ovládanie uhla svetlometu vľavo -V48-; Motor na ovládanie uhla svetlometu vpravo -V49-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Hlavný spínač systému stop/start -E101-;
Spínač neutrálnych pozícií prevodovky -F365-; Senzor hladiny a teploty oleja -G266-; Relé palivového čerpadla -J17-; Relé nepretržitej cirkulácie chladiacej kvapaliny -J151-; Automatická riadiaca jednotka času zapnutia -J179-; Napätie na termináli 50 relé napájania -J682-; Relé štartovacieho motora 1 -J906- (od novembra 2013 r.); Relé štartovacieho motora 2 -J907- (od novembra 2013 r.); Elektroventil na reguláciu tlaku náplne -N75-; Ventil cirkulácie chladiacej kvapaliny -N214-; Ventil výfukového ventilu -N220- (od novembra 2013); Ventil na dávkovanie paliva -N290-; Prepínací ventil chladiča výfukových plynov s recirkuláciou -N345-; Vykurovanie lambda sondy -Z19-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Riadiaca jednotka airbagu -J234- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7.5 | Spínač brzdových svetiel -F-
(od júla 2006 do novembra 2011); Spínač brzdového pedála -F63- (od júla 2006 do novembra 2011); Relé výfuku pre terminál 15 -J404-; Stabilizátor napätia -J532- (od novembra 2011); Relé pre špeciálne konštrukcie, terminál 15 -J821- (od novembra 2011 r.); Relé preťaženia 3 pre terminál 15 -J896- (od novembra 2011 r.); |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7.5 | Riadiaca jednotka napájania -J519-
(Vnútorné osvetlenie) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 25 | Riadiaca jednotka napájania -J519- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 5 | Merací prístroj hmotnosti vzduchu -G70-
Riadiaca jednotka motora -J623- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 5 | Spínač brzdových svetiel -F- (pred júnom 2006);
Spínač brzdového pedála -F63- (pred júnom 2006); Senzor bočného zrýchlenia -G200- (od júla 2006); Senzor pozdĺžneho zrýchlenia -G251- (od júla 2006); Riadiaca jednotka ABS -J104- (Od júla 2006). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 25 | Štartovací motor -B-;
Riadiaca jednotka napájania -J519- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | -Rezerva Kl. 15-;
Riadiaca jednotka regulácie batérie -J840- (od mája 2013 r.). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 30 | -Zásuvka 12-V -U5- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky jednotlivé pod sedadlom vodiča (poistky pre špeciálne vozidlá do mája 2013 )
A – Poistka mechanizmu sklápania -S186- do augusta 2006.
A – Poistka 1 (30) -S204- (uvoľňovací zariadenie / druhá batéria)
A – Poistka 2 (30) -S205- po septembri 2006 (Nakladacia plošina / sklápateľná na tri strany / retardér)
A – Hlavná poistka pre mnoho konfigurácií vybavenia -S245- Do augusta 2006
Poistky jednotlivé pod sedadlom vodiča (poistky pre špeciálne vozidlá po máji 2013 )
A – Poistka 1 (30) -S204- (uvoľňovací zariadenie / druhá batéria)
A – Poistka 2 (30) -S205- (nakladacia plošina / sklápateľná na tri strany / uvoľňovací zariadenie)
Poistka 1 -S131-
A – Poistka denných svetiel -S220- (iba Achleitner)
B – Poistka 1 -S131- (kompresor stlačeného vzduchu)

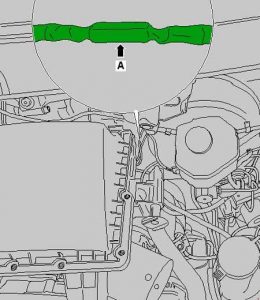

Poistka napätia napájania konektora 30 -S190- (1)
A – Poistka napätia napájania konektora 30 -S190- (na úseku vedenia medzi alternátorom a štartérom)
O Volkswagen Crafter (2007-2016)
Volkswagen Crafter, vyrábaný v rokoch 2007 až 2016, je robustné a spoľahlivé úžitkové vozidlo, ktoré si získalo obľubu medzi podnikateľmi a remeselníkmi. Tento model je známy svojou priestrannosťou a flexibilitou, čo umožňuje prispôsobiť interiér rôznym potrebám. Crafter ponúka niekoľko možností motorov, vrátane dieselových jednotiek s rôznymi výkonmi, ktoré zabezpečujú efektívnu spotrebu paliva a dostatočný výkon pre mestskú aj diaľkovú prepravu. Vďaka svojej robustnej konštrukcii a pokročilým bezpečnostným prvkom je Crafter ideálnou voľbou pre tých, ktorí hľadajú spoľahlivé a trvanlivé vozidlo.
Schéma poistkovej skrinky Volkswagen Crafter
Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Crafter, ktorá je nevyhnutná pre správnu údržbu a opravu elektrických systémov vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore pod palubnou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Správne pochopenie a používanie schémy poistkovej skrinky je kľúčové pre udržanie bezpečnosti a funkčnosti vozidla.
