Volkswagen Golf 2 CE2 (1989-1992) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Golf 2 CE2 (1989–1992), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Volkswagen Golf 2 CE2 (1989-1992) – schéma poistkovej skrinky

Rok výroby: 1989, 1990, 1991, 1992.

Poistka zapaľovača cigariet (zásuvka napájania) v Volkswagen Golf 2 CE2 je poistka 22 v poistkovej skrinke motorového priestoru.

Poistky a relé poistkovej skrinky

Nr	Amp [A]	Popis
1	10	Svetlomet, svetlo tlmené – ľavé
2	10	Svetlomet, svetlo tlmené – pravé
3	10	Osvetlenie prístrojovej dosky; Osvetlenie evidenčného čísla.
4	15	Osvetlenie priestoru pre rukavice; Stierač zadného okna.
5	15	Striekací systém na sklo
6	20	Ventilátor čerstvého vzduchu; Klimatizácia.
7	10	Zadné svetlo, bočné svetlo – pravé
8	10	Zadné svetlo, bočné svetlo – ľavé
9	20	Odmlžovač zadného okna
10	15	Svetlomety hmlové

11	10	Svetlomet, diaľkové svetlá – ľavé; Kontrolka diaľkových svetiel.
12	10	Svetlomet diaľkové svetlá – pravé
13	10	Klakson; Ventilátor chladiča po relé pracovného.
14	15	Svetlá cúvania; Ohrievané trysky postrekovačov.
15	10	Elektronika motora; Stabilizačná ventil; Ventil studeného štartovania.
16	15	Varovné kontrolky na prístrojovej doske; MFA.
17	10	Spínač núdzového; Smerovky.
18	20	Čerpadlo paliva; Ohrievač lambda sondy.
19	30	Ventilátor chladiča; Klimatizácia.
20	10	Svetlá brzdenia; Cruise control.
21	15	Vnútorné osvetlenie; Smerovky na prístrojovej doske; Osvetlenie batožinového priestoru; Centrálne zamykanie.
22	10	Rádio; Zapaľovač cigariet.

Číslo	Popis
1	Klimatizácia
2	Stierač zadného okna
3	Relé ECU
4	Relé zníženia zaťaženia/x-over
5	Kontrolór nízkej úrovne chladiva
6	Výstražné svetlá
7	Striekacie zariadenia svetlometov
8	Intermittentné stierače
9	Bezpečnostný pás; Svetlá na výstražnom relé.
10	Hmlové svetlá
11	Klakson

12	Čerpadlo paliva (injekcia paliva); Žhaviace sviečky (naftové).
13	Ventilátor chladiča po štartovaní (výnimka 16 ventilov); 2,0 16 ventilov: Relé blokovania štartovania.
14	Automatická prevodovka; indikátor teploty chladiacej kvapaliny; relé blokovania štartovania (výnimka 2,0 16-ventilov); 2,0 16-ventilov: Ventilátor chladiča po štartovaní.
15	Relé čerpadla ABS
16	Relé ABS
17	Ovládač vyhrievaného sedadla, vodič
18	Riadiaca jednotka vyhrievaného sedadla, cestujúci alebo elektrický spínač sedadla.
19	Automatická prevodovka
20	otvorené
21	Relé elektrického ovládania okien; Poistka hydraulického čerpadla ABS.
22	Poistka ventilov ABS
23	Klimatizácia; Poistka elektrického sedadla.
24	Poistka elektrického ovládania okien

Poistková skrinka CE2 – konektory zadné

A1	Žltá	8 pin	Fascio cavi fari
A2	Žltá	8 pin	Fascio cavi fari
b	Zelená	6 pin	Fascio cavi spruzzatori fari
do	Žltá	8 pin	Fascio cavi faro o motore tergicristallo
re	Zelená	12 pin	Accessori vari (klimatizácia, vyhrievané sedadlá, upozornenie na bezpečnostný pás atď.)
mi	Zelená	5 pin	Fascio cavi strumento o luce di frenata
fa	Biela	10 pin	Vano motore/gestione motore, fascio cavi, pravá strana (poloha 10 otvorená)
G1	Biela	12 pin	Vano motore/gestione motore, pravá strana
G2	Biela	12 pin	Vano motore/gestione motore, pravá strana (poloha 12 otvorená)
H1	Červená	10 pin	Fascio cavi interruttore colonna sterzo
H2	Červená	8 pin	Fascio cavi interruttore colonna sterzo (poloha 8 otvorená)
jot	Červená	10 pin	Fascio cavi interruttore colonna sterzo
K.	čierna	12 pin	Fascio cavi posteriore
L	čierna	8 pin	Fascio cavi freno posteriore/di sosta (poloha 8 otvorená)
M	čierna	6 pin	Fascio cavi posteriore/tank carburante

N	Zelená	6 pin	Fascio cavi klimatizácia
P.	modrá	10 pin	Fascio cavi odmrazovač zadného okna, svetlomet hmlové svetlá
Q	modrá	6 pin	Fascio cavi ventilátor ventilácia vzduchu (poloha 10 otvorená)
R	modrá	10 pin	Fascio cavi spínač svetla
S	Biela	5 pin	Fascio cavi motorový priestor/motor stierač, pravá strana
T	Zelená	2 pin	Jednotlivé obvody
U1	modrá	14 pin	Fascio cavi prístrojová doska
U2	modrá	14 pin	Fascio cavi prístrojová doska
V	Zelená	4 pin	Spínač v stĺpci riadenia Fascio cavi smerovka multifunkčná
W	Zelená	6 pin	Rôzne voliteľné vybavenie, mení sa v závislosti od typu vozidla
X	Zelená	8 pin	Fascio cavi kontrolka varovania
Y	–	1 pin	4 konektory na jednopólový obvod svorky 30 (niektoré môžu byť premostené červeným konektorom)
Z1	–	1 pin	Konektor na jednopólový
Z2	–	1 pin	Konektor na jednopólový obvod svorky 31
30	–	1 pin	Konektor na jednopólový obvod svorky 30 (môže byť premostený na 30B cez červený konektor)
30B	–	1 pin	Konektor na jednopólový (môže byť premostený na 30 cez červený konektor)

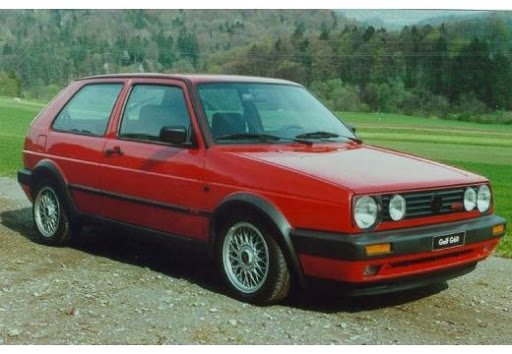

O Volkswagen Golf 2 CE2 (1989-1992)

Volkswagen Golf 2 CE2, vyrábaný v rokoch 1989 až 1992, je druhou generáciou populárneho modelu Golf. Tento model je známy svojou spoľahlivosťou a robustnosťou, čo z neho robí obľúbenú voľbu medzi vodičmi aj dnes. Golf 2 CE2 ponúkal rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov s objemom od 1,3 do 1,8 litra. Vozidlo sa vyznačuje jednoduchým, ale funkčným dizajnom a poskytuje pohodlný jazdný zážitok. Interiér je praktický a ponúka dostatok priestoru pre cestujúcich aj batožinu, čo z neho robí ideálne auto pre každodenné použitie.

Schéma poistkovej skrinky Volkswagen Golf 2 CE2

Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Golf 2 CE2, ktorá je kľúčová pre pochopenie elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza pod prístrojovou doskou na strane vodiča. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je navrhnutá tak, aby chránila dôležité elektrické súčasti vozidla a zabezpečila ich bezproblémovú funkčnosť.
