Volkswagen Transporter T4 (1990-2003) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Transporter T4 (1990–2003), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.

VW Transporter T4 (1990-2003) – schéma poistky

Rok výroby: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Poistka zapaľovača cigariet (zásuvka napájania) vo Volkswagen Transporter T4 (1990-2003) je poistka 22 v rozvádzači poistiek motorového priestoru.

Kód farby poistky

Farba	Amperáž [A]
Červená	10
Modrá	15
Žltá	25
Zelená	30

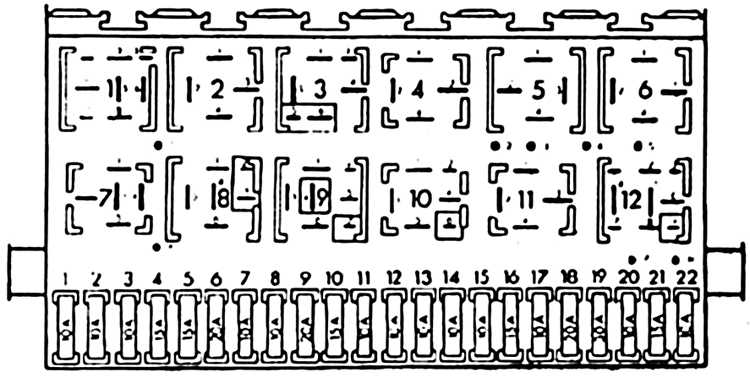

Schéma poistiek v kabíne (zľava doprava)

Schéma poistiek VW T4 2 5 TDI

Elektronika centrálna s relé sa nachádza vľavo v priestore pre nohy za prístrojovou doskou.

Schéma poistiek (zľava doprava)
Poistky VW T4 – popis

Číslo	Popis	Amperáž [A]
1	Fáry anabbaglianti na ľavej strane; Regulácia osvetlenia fari naľavo.	10
2	Fáry anabbaglianti na pravej strane; Regulácia osvetlenia fari napravo.	10
3	Osvetlenie smeroviek a tabuľky	10
4	Stierač zadného skla; Vyhrievanie sedadla.	15
5	Stierač predného skla; Umývanie predného a zadného skla; Vyhrievané trysky.	15
6	Ventilátor; Klimatizácia.	30
7	Zadné a bočné svetlo na ľavej strane; Osvetlenie motorového priestoru.	10
8	Zadné a bočné svetlo na ľavej strane	10
9	Vyhrievanie zadného skla; Vyhrievanie zrkadiel.	20
10	Fáry fendinebbia; Zadné svetlo fendinebbia.	10

12	Svetlomety na pravej strane	10
13	Klaksón; Ventilátor chladiča (fungovanie).	10
14	Svetlomety cúvania; Zrkadlá vonkajšie elektrické; Otvoriteľná strecha; Automatická prevodovka; Prevodovka; Tempomat (zrušenie kontaktov brzdy a spojky).	10
15	Elektronika motora	10
16	Upozorňovacie indikátory; Vložka pre prístrojovú dosku; Osvecovanie odkladacej schránky.	15
17	Smerovky	10
18	Elektrická palivová pumpa; Lambdová sonda.	20
19	Ventilátor chladiča; Klimatizácia.	30
20	Brzdové svetlá	10
21	Osvecovanie interiéru a batožinového priestoru; Osvecovanie krytu; Hodiny; Rádio; Centrálne zamykanie.	15
22	Zapaľovač cigariet	10

Relé

1	Relé modul riadenia klimatizácie
2	Relé stierača/striekacieho zariadenia zadného okna
3	Relé napájania ECM
4	Relé zníženia zaťaženia
5	otvorené
6	Relé núdzového upozornenia
7	Relé striekacích svetlometov
8	Relé prerušovača striekacích zariadení/stieračov
9	Relé upozornenia na bezpečnostné pásy
10	Relé svetlometov hmlových svetiel/pozície
11	Relé dvojitého klaksónu
12	Relé čerpadla paliva
13	Relé modul riadenia vykurovania

14	Relé štartovania čerpadla chladiacej kvapaliny
15	otvorené
16	otvorené
17	otvorené
18	Ventilátor strechy (poistka)
19	Relé ventilátora vzduchu vykurovania
20	Blokovanie štartovania/relé svetiel núdzového osvetlenia
21	5	Svetlá cúvania, tempomat
22	20	Klimatizácia (druhý odparovač)
23	Relé odmrazovania zadného okna/zrkadlo s vyhrievaním
24	20	Elektrické okná; Centrálne zamykanie.
25	10	Systém ABS
26	15	Odmrazovač zadného okna; Vyhrievané zrkadlá
27	Relé spojky kompresora klimatizácie

Poistka navyše (v samostatných podperách)

Poloha	Popis	Amperáž [A]
Nad relé	Poistka pre elektrické okná	20
V motorovom priestore na stene nad asistenciou brzdy	Žhaviče	50
Pod sedadlom vodiča	Poistka pre dodatočné sedadlo vodiča	10
	Poistka pre vyhrievaný ventilátor	30
	Poistka pre žhavič vyhrievača vody	20
	Poistka pre pomocný vyhrievač *	25
* V vozidlách s otočnými sedadlami sa táto poistka nachádza v bočnej lište za sedadlom vodiča

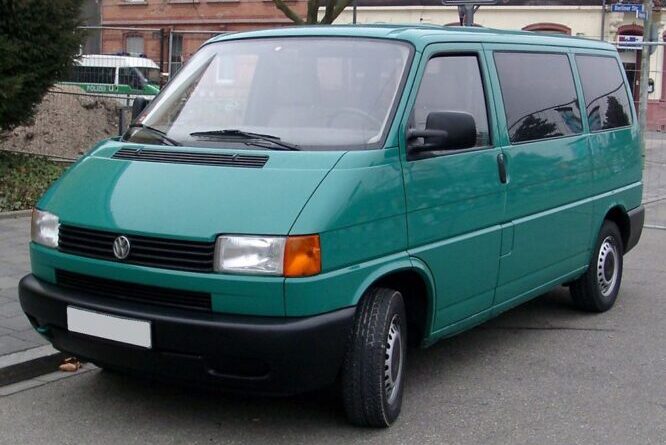

O Volkswagen Transporter T4 (1990-2003)

Volkswagen Transporter T4, vyrábaný v rokoch 1990 až 2003, je obľúbeným modelom medzi dodávkami vďaka svojej spoľahlivosti a všestrannosti. Tento model bol dostupný v rôznych konfiguráciách, vrátane verzií s krátkym a dlhým rázvorom, čo umožňovalo rôzne využitie od prepravy tovaru po úpravy na obytné vozidlá. Transporter T4 bol vybavený širokou škálou motorov, od benzínových po dieselové, s objemom od 1.8 do 2.5 litra. Jeho robustná konštrukcia a priestranný interiér z neho robili ideálnu voľbu pre podnikateľov aj rodiny, ktoré potrebovali spoľahlivý a priestranný automobil.

Schéma poistkovej skrinky Volkswagen Transporter T4

Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Transporter T4, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza pod prístrojovou doskou na strane vodiča alebo v motorovom priestore. Na tejto stránke nájdete diagramy, ktoré zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vášho vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
