Volkswagen Caddy (2003-2015) – poistková skrinka

Elektromechanický motor posilňovača -V187-;

Ventilátor chladiča -V7-;

Ventilátor kvapaliny na chladenie pravý -V35-;

Termický spínač ventilátora chladiča -F18-;

Ventilátor chladiča -V7-.

Relé uvoľnenia kontaktu X -J59- ^2);

Poistka 7 na podložke poistky -SC7-;

Poistka 8 na podložke poistky -SC8-;

Poistka 28 na podložke poistky -SC28- a -SC33-.

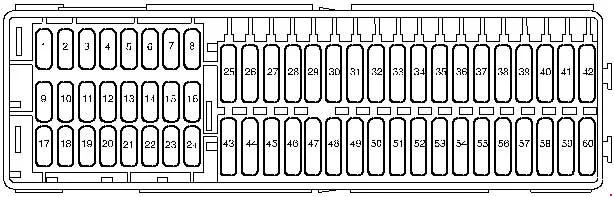

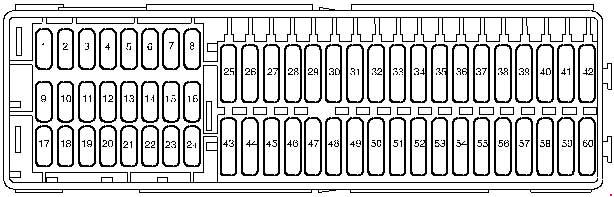

Poistky na podložke poistky C -SC- (od novembra 2006);

Poistka 20 na podložke poistky -SC20- a -SC24-;

Poistka 42 na podložke poistky -SC42- a -SC52- (do apríla 2009);

Poistka 42 na podložke poistky -SC42- a -SC53- (od mája 2009).

Poistka 20 na podložke poistky -SC20- a -SC24-;

Poistka 42 na podložke poistky -SC42- a -SC52-;

Nepoužíva sa (od novembra 2006);

Relé vysokého výkonu -J360- (od septembra 2007);

Prvok pomocného vykurovania vzduchu -Z35-.

Nepoužíva sa (od mája 2008).

Modul riadenia elektroniky stĺpika riadenia -J527- (od mája 2008).

Terminál 15 relé napájania 2 -J681- (od mája 2008).

Rádio -R-.

Terminál 30 relé napájania -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM);

Modul riadenia Motronic -J220- (BCA);

Modul riadenia motora -J623- (BSX, BUD).

Modul riadenia Simos -J361- (BGU, BSE, BSF).

Modul riadenia Motronic -J220- (BCA).

Cievka zapaľovania 2 s výstupným stupňom -N127- (BCA, BSX, BUD);

Cievka zapaľovania 3 s výstupným stupňom -N291- (BCA, BSX, BUD);

Cievka zapaľovania 4 s výstupným stupňom -N292- (BCA, BSX, BUD);

Transformátor zapaľovania -N152- (BGU, BSE, BSF, BSX).

Relé žhavičiek -J52- (BDJ, BST);

Modul riadenia automatického obdobia zapaľovania -J179- (BLS, BSU, BJB, BMM).

Vstrekovač valca 1 -N30- (BUD);

Vstrekovač valca 2 -N31- (BUD);

Vstrekovač valca 3 -N32- (BUD);

Vstrekovač valca 4 -N33- (BUD);

Vstrekovač na plyn 1 -N366- (BSX);

Vstrekovač na plyn 2 -N367- (BSX);

Vstrekovač na plyn 3 -N368- (BSX);

Vstrekovač na plyn 4 -N369- (BSX).

Relé signál akustický -J413-;

Klaksón s vysokým tónom -H2-;

Klaksón s nízkym tónom -H7-.

Žhavič 4 -Q13- (BDJ, BST).

Ohrievač lambda sonda 1 po katalyzátore -Z29- (BGU, BSE, BSF, BCA, BSX, BUD).

Prijímač poloha spojky -G476-.

Ventil recirkulácie výfukových plynov -N18- (BDJ, BST).

Ventil elektromagnetický regulácia tlaku preplňovania -N75- (BJB, BLS, BSU, BMM);

Ventil prepínania chladiča recirkulácie výfukových plynov -N345- (BJB, BLS, BSU, BMM)

Uzáver nádrže- ventil uzáver 1 -N361- (BSX);

Ventil uzáver nádrže 2 -N362- (BSX);

Ventil uzáver nádrže 3 -N363- (BSX);

Ventil vysoký tlak napájanie plynu -N372- (BSX);

Uzáver nádrže ventil 4 -N429- (BSX).

Vstrekovač valec 1 -N30- (BSX);

Vstrekovač valec 2 -N31- (BSX);

Vstrekovač valec 3 -N32- (BSX);

Vstrekovač valec 4 -N33- (BSX);

Elektromagnetický ventil filter aktívne uhlie ventil 1 -N80- (BCA, BGU, BSE, BSF, BUD);

Ventil prepínania zmeny zloženia zmesi -N156- (BGU, BSE, BSF);

Motor klapka zloženia zmesi -V157- (BDJ, BST);

Regulátor ventilátor chladiča -J293-;

Odpor ochranný -N235-.

Motor čerpadlo vzduch sekundárne -V101-;

Žhavič 1 -Q10- (BDJ, BST);

Žhavič 2 -Q11- (BDJ, BST).

Žhavič 1 -Q10-;

Žhavič 2 -Q11-;

Žhavič 3 -Q12-;

Žhavič 4 -Q13-.

Regulátor dverí pasažiera predného -J387- (len modely s ovládaním okien elektricky).

Konektor 10 pólový -T10c- (od novembra 2006; iba pre modely s elektrickou rozhraním).

Motor pokračuje v chode bez kľúčového tlačidla -E489- (týka sa iba špeciálnych vozidiel);

Jednotka špeciálneho riadenia vozidla -J608- (do novembra 2006; týka sa iba špeciálnych vozidiel);

Konektor 4 pólový -T4g- (týka sa iba špeciálnych vozidiel).

Relé napätia napájania terminálu 15 -J329- (BGU, BSE, BSF, BUD, BSX);

Diagnostické rozhranie dátového autobusu -J533-;

Jednotka riadenia motora -J623 -.

Motor kontrolóra zátky ľavého svetlometu -V48-

Motor kontrolóra zátky pravého svetlometu -V49-

Spínač systému kontroly trakcie -E132- (od novembra 2006);

Tlačidlo TCS a ESP -E256- (od novembra 2006);

Páka prevodovky – E313- (od novembra 2006; iba modely s priamym prevodom);

Spínač brzdových svetiel -F- (od novembra 2006);

Kontrolór ABS -J104- (od novembra 2006);

Kontrolór detektora prívesu -J345- (od novembra 2006);

Jednotka riadenia posilňovača riadenia -J500- (od novembra 2006; iba modely s posilňovačom riadenia);

Jednotka riadenia senzorov páky prevodovky -J587- (od novembra 2006; iba modely s priamym prevodom);

Mechatronická jednotka pre dvojspojkovú prevodovku -J743- (od novembra 2006; iba modely s priamym prevodom).

Ohrievací prvok odvetrávania motorového priestoru -N79- (BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB);

Spínač svetla cúvania -F4- (od novembra 2006);

Relé prevádzky pomocného ohrievača -J485- (od novembra 2006; iba modely s kvapalným pomocným ohrievačom);

Konektor 16 pólový -T16- (od novembra 2006; pripojenie na autodiagnostiku).

Elektromagnetický ventil systému filtra aktívneho uhlia 1 -N80- (BSX);

Konektor 16 pólový -T16- (od novembra 2006; diagnostický konektor);

Spínač svetla cúvania -F4- (od novembra 2006);

Relé prevádzky pomocného ohrievača -J485- (od novembra 2006; iba modely s kvapalným pomocným ohrievačom).

Žiarovka upozornenia na deaktiváciu bočného airbagu pasažiera -K145-.

Kontrolór systému klimatizácie -J301- (iba modely s vyhrievaním sedadla a bez centrálneho zamykania);

Nepoužíva sa (od novembra 2006).

Ohrievací prvok postrekovača -Z21- (iba modely bez centrálneho zamykania);

Nepoužíva sa (od novembra 2006).

Nepoužíva sa (od novembra 2006).

Relé prevádzky pomocného ohrievača -J485- (iba modely s kvapalným pomocným ohrievačom);

Konektor 16 pólový -T16- (diagnostický konektor);

Nepoužíva sa (od novembra 2006).

Spínač taxi signálov -E138- (iba taxi);

Tlačidlo systému hands-free -E487- (iba taxi);

Taxameter -G41- (iba taxi).

Konektor 28 pólový -T28a- (týka sa iba špeciálnych vozidiel).

Nepoužíva sa (od novembra 2006).

Tlačidlo TCS a ESP -E256-;

Kontrolór ABS -J104-;

Spínač brzdových svetiel -F- (v platnosti od júna 2006)
Nepoužíva sa (od novembra 2006).

Jednotka riadenia senzorov páky prevodovky -J587- (iba modely s priamym prevodom);

Mechatronická jednotka pre dvojspojkovú prevodovku -J743- (iba modely s priamym prevodom);

Nepoužíva sa (od novembra 2006).

Senzor vysokého tlaku -G65- (iba modely so systémom klimatizácie);

Senzor úrovne oleja a teploty oleja -G266- (iba pre modely s flexibilným zobrazením intervalov údržby);

Kontrola jednotky na prístrojovej doske -J285-.

Spínač kontaktu zadného svetla proti hmlovému svetlu -F216- (iba modely s prívesom a bez centrálneho zamykania).

Diaľkový ovládač alarmov taxi, jednotka riadenia -J601- (iba taxi, používaný od júna 2006);

Konektor 10 pólový -T10c- (iba pre modely s elektrickou rozhraním) (od novembra 2006).

Konektor 10 pólový -T10c- (iba pre modely bez elektrickej rozhraní, používaný od júna 2006).

Unità di controllo sistema klimatizácia -J301- (len modely s vyhrievaním sedadla a centrálne zamykanie).

Elemento riscaldante spruzzatore destro -Z21- (len modely s centrálnym zamykaním).

Unità di controllo sistema klimatizácia -J301-;

Relè fungovanie vyhrievača pomocného -J485- (len modely bez kvapalného pomocného vyhrievača).

Luce fluorescente centrale tetto alto -W42- (týka sa len špeciálnych vozidiel, používané od júna 2006).

Zásuvka 12 V 2 -U18- (batožinový priestor ľavý).

Relé pumpy paliva -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX).

Vysielač náklonu vozidla -G384-;

Signál akustický -H12-;

Nepoužíva sa (od novembra 2006).

Pompa systému spruzzatori svetiel -V11- (do novembra 2006).

Kontrolér predných dverí pasažiera -J387- (len modely s centrálnym zamykaním).

Unità di controllo vyhrievané sedadlo pasažiera predného -J132- (do novembra 2006);

Unità di controllo vyhrievané sedadlá predné -J774-.

Unità di controllo napájanie na palube -J519-;

Sklo zadné vyhrievané -Z1-.

Pamäť dát incidentov -J754- (týka sa len špeciálnych vozidiel, v platnosti od júna 2006);

Konektor 10 pólový -T10c- (od novembra 2006; len pre modely s elektrickým rozhraním).

Elektromechanický motor posilňovača -V187-.

Ventilátor chladiča -V7-;

Ventilátor kvapaliny na chladenie pravý -V35-;

Termický spínač ventilátora chladiča -F18-;

Ventilátor chladiča -V7-.

Relé uvoľnenia kontaktu X -J59- ²⁾

Poistka 7 na poistkovom bloku -SC7-

Poistka 8 na poistkovom bloku -SC8-

Poistka 28 na poistkovom bloku -SC28- a -SC33-

Poistka 20 na poistkovom bloku -SC20- a -SC24-

Poistka 42 na poistkovom bloku -SC42- a -SC52-

Rádio -R-

Nepoužíva sa  (od mája 2009)

Term. 30 relé napätia napájania -J317- (BDJ, BST, BLS, BMM, BSU, BJB)

Modul riadenia motora -J623- (BSX, BUD)

Nepoužíva sa  (od mája 2009)

Modul riadenia Simos -J361- (BSE, BSF)

Zapaľovacia cievka 2 s výstupným stupňom -N127- (BSX, BUD);

Zapaľovacia cievka 3 s výstupným stupňom -N291- (BSX, BUD);

Zapaľovacia cievka 4 s výstupným stupňom -N292 – (BSX, BUD);

Transformátor zapaľovania -N152- (BSE, BSF, BSX).

Relé žhavičiek -J52- (BDJ, BST);

Modul riadenia automatického obdobia zapaľovania -J179- (BJB, BLS, BMM, BSU).

Vstrekovač valca 1 -N30- (BUD)

Vstrekovač valca 2 -N31- (BUD)

Vstrekovač valca 3 -N32- (BUD)

Vstrekovač valca 4 -N33- (BUD)

Vstrekovač plynu 1 -N366- (BSX)

Vstrekovač plynu 2 -N367- (BSX)

Vstrekovač plynu 3 -N368- (BSX)

Vstrekovač plynu 4 -N369- (BSX)

Žhaviaca sviečka 4 -Q13- (BDJ, BST).

Kúrenie lambda sonda 1 za katalyzátorom -Z29- (BSE, BSF, BSX, BUD).

Ventil recirkulácie výfukových plynov -N18- (BDJ, BST).

Elektromagnetický ventil regulácie tlaku preplňovania -N75- (BJB, BLS, BMM, BSU);

Ventil prepínania radiátora recirkulácie výfukových plynov -N345- (BJB, BLS, BMM, BSU);

Uzávierka nádrže- ventil uzávierky 1 -N361- (BSX)  (do mája 2009);

Ventil uzávierky nádrže 2 -N362- (BSX)  (do  mája 2009);

Ventil uzávierky nádrže 3 -N363- (BSX)  (do  mája 2009);

Vysoký- ventil tlaku pre prevádzku na plyn -N372- (BSX);

Ventil uzávierky nádrže 4 -N429- (BSX)  (do  mája 2009).

Injektor valca 2 -N31- (BSX);

Injektor valca 3 -N32- (BSX);

Injektor valca 4 -N33- (BSX);

Elektromagnetický ventil filtra uhlia 1 -N80- (BSE, BSF, BUD);

Ventil variabilného prepínania zberného potrubia -N156- (BSE, BSF);

Motor klapky zberného potrubia -V157- (BDJ, BST);

Regulátor ventilátora radiátora -J293-;

Ochranný rezistor -N235-.

Motor čerpadla sekundárneho vzduchu -V101-;

Žhaviaca sviečka 1 -Q10- (BDJ, BST);

Žhaviaca sviečka 2 -Q11- (BDJ, BST).

Žhaviaca sviečka 1 -Q10-;

Žhaviaca sviečka 2 -Q11-;

Žhaviaca sviečka 3 -Q12-;

Žhaviaca sviečka 4 -Q13-.

Poistka 18 na podložke poistky -SC18-;

Poistka 19 na podložke poistky -SC19-;

Poistka 35 na podložke poistky -SC35- a -SC39-;

Poistka 57 na podložke poistky -SC57-;

Poistka 58 na podložke poistky -SC58-.

Konektor 10 pólový -T10c- (iba pre modely s elektrickou rozhraním).

Relé napájania kontaktu 15 -J329- (BSE, BSF);

Diagnostické rozhranie dátovej zbernice -J533-;

Riadiaca jednotka motora -J623-.

Taxameter zrkadlový -G511- (iba taxi).

Konektor 28 pólový -T28a- (týka sa iba špeciálnych vozidiel).

Motor kontroly prietoku svetlometu ľavého -V48-;

Motor kontroly prietoku svetlometu pravého -V49-;

Spínač systému kontroly trakcie -E132-;

Tlačidlo TCS a ESP -E256-;

Páka prevodovky -E313- (iba modely s priamym prevodom);

Spínač brzdových svetiel -F-;

Relé brzdových svetiel -J111- (iba modely bez centrálneho zamykania);

Kontrolór ABS -J104-;

Kontrolór detektora prívesu -J345-;

Kontrolór posilňovača riadenia -J500- (iba modely s posilňovačom riadenia);

Kontrola senzorov páky prevodovky jednotky -J587- (iba modely s priamym prevodom);

Mechatronická jednotka pre dvojspojkovú prevodovku -J743- (iba modely s priamym prevodom);

Riadiaca jednotka pohonu všetkých kolies -J492-.

Ohrievací prvok odvetrania olejovej vany -N79- (BSE, BSF, BLS, BSU, BJB, BSX, BMM, CHWA);

Spínač svetla cúvania – 4-;

Pomocný kontakt ohrievača -J485- (iba v modeloch s kvapalinovým pomocným ohrievačom);

Elektromagnetický ventil s aktívnym uhlím, filtračný systém 1 -N80- (BSX)

16 pin -T16- (autodiagnostická prípojka).

Kontrolka upozornenia na deaktiváciu bočného airbagu pasažiera -K145-.

Senzor vysokého tlaku -G65- (iba modely s klimatizáciou);

Senzor hladiny a teploty oleja -G266- (iba pre modely s flexibilným zobrazením intervalov údržby);

Riadiaca jednotka Climatronic -J255- (iba modely s Climatronic);

Riadiaca jednotka na prístrojovej doske -J285-;

Relé nízkej tepelnej energie -J359- (iba modely s PTC ohrievačom (s pozitívnym teplotným koeficientom));

Relé vysokej tepelnej energie -J360- (iba modely s PTC ohrievačom (s pozitívnym teplotným koeficientom));

Automatické zrkadlo proti oslneniu -Y7-;

Senzor kvality vzduchu -G238- (iba modely s Climatronic).

Spínač kontaktu zadného svetla proti hmle -F216- (iba modely s prívesom a bez centrálneho zamykania).

Konektor 10 pólový -T10c- (iba pre modely s elektrickou rozhraním).

Taxameter zrkadlový -G511- (iba taxi);

Obojsmerný rádiotelefon -R8- (iba taxi).

Spínač páky zariadenia na kontrolu senzorov -J587- (iba v modeloch s DSG);

Spínač Tiptronic -F189- (iba v modeloch s DSG);

Automatické zariadenie na zmenu -J217-;

16 -konektor -T16- (autodiagnostické pripojenie);

Kontrolór Climatronic -J255- (iba modely s Climatronic);

Spínač výstupu ohrievača / tepla -E16-;

Kontrolór systému klimatizácie -J301-;

Prijímač diaľkového ovládača pre kvapalný pomocný ohrievač -R149- (iba modely s prijímačom diaľkového ovládača pre kvapalný pomocný ohrievač);

Spínač svetla -E1-;

Senzor dažďa a svetla -G397- (iba modely so senzorom dažďa a svetla);

Riadiaca jednotka na prístrojovej doske -J285-;

Riadiaca jednotka elektronická stĺpika riadenia -J527-;

Diagnostické rozhranie dátovej zbernice -J533-;

Kontrolór dverí predného pasažiera -J387-.

Spínač signálov taxi -E138- (iba taxi);

Tlačidlo systému hands-free -E487- (iba taxi).

Konektor 10 pólový -T10c- (iba pre modely s elektrickou rozhraním).

Vysielač náklonu vozidla -G384-;

Akustický signál -H12-.

Volkswagen Caddy – schéma poistkovej skrinky

Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015.

Poistka zapaľovača cigariet (zásuvka napájania) v Volkswagen Caddy je poistka 20 alebo 47 v poistkovej skrinke na prístrojovej doske.

Poloha

1. Poistky na podpore poistky A -SA- (na elektronickej doske, vľavo v motorovom priestore)
2. Poistky na podpore poistky B -SB- (vľavo v motorovom priestore)
3. Poistky na podpore poistky C -SC- (pod ľavým ovládacím panelom)

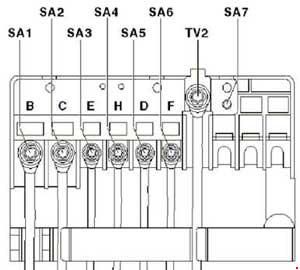

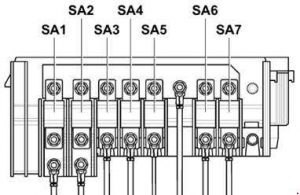

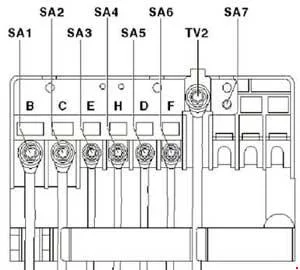

Poloha podpory poistky A (A -SA-)

Číslo	Amperáž [A]	Popis
1	150	Alternátor -C-
	200	Alternátor -C- 1)
2	80	Kontrolér servoriadenia -J500-; Elektromechanický motor servoriadenia -V187-.
3	50	Kontrolér ventilátora chladiča -J293-
4	80	Relé vybitia kontaktu X -J59- t Podpora poistky C -SC- (-SC28- a -SC33-)
5	80	Podpora poistky C -SC- (-SC20- a -SC24- a -SC43- a -SC53-)
6	40	Relé nízkej výkonovej teploty -J359-
7	80	Relé vysokej výkonovej teploty -J360-
1) Iba modely s generátorom 140 A.

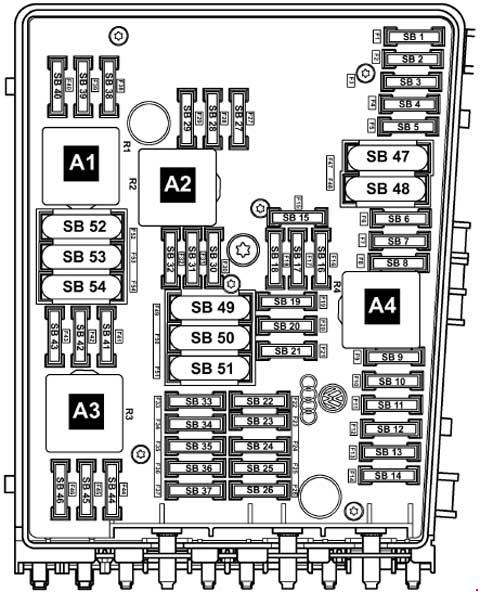

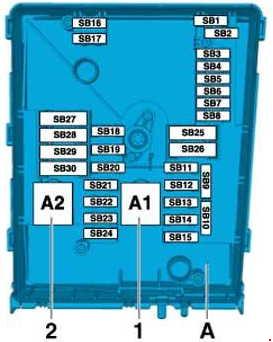

Poloha podpory poistky E-box (B -SB-)

Č.	Amperáže [A]	Popis
1	–	–
2	30	Jednotka mechatroniky pre dvojspojkovú prevodovku -J743-
3	5	Jednotka riadenia monitorovania batérie -J367-; Jednotka riadenia napájania palubného systému -J519- (T52a / 24).
4	20	Jednotka riadenia ABS -J104-; Hydraulická jednotka ABS -N55-.
5	15	Jednotka mechatroniky pre dvojspojkovú prevodovku -J743-
6	5	Jednotka riadenia v paneli prístrojov -J285-; Jednotka riadenia elektroniky stĺpika riadenia -J527-.
7	40	Relé napätia napájania kontakt 15 -J329-; Podpora poistky C -SC- (-SC9- až -SC16- a -SC25- až -SC27-).
8	15	Jednotka riadenia s displejom pre rádio a navigáciu -J503-; Rádio -R-; Stabilizátor napätia -J532- 3) ; Modul riadenia s displejom pre systém rádio a navigáciu -J503-; Poistka 57 na podpore poistky C -SC57-; Poistka 58 na podpore poistky C -SC58-.
9	5	Jednotka riadenia elektroniky správy mobilného telefónu -J412-4 )
10	5	Hlavné relé -J271-; Jednotka riadenia motora -J623-; Relé napájania prúdu prvku motora -J757-.
11	30	Jednotka riadenia pomocného vykurovania -J364-
12	5	Diagnostické rozhranie dátového zbernice -J533-
13	15	Jednotka riadenia motora -J623- (benzínový motor)
	30	Jednotka riadenia motora -J623- (naftový motor)
14	15	Ventil regulácie tlaku paliva -N276- (naftový motor); Ventil dávkovania paliva -N290- (naftový motor).
	20	Transformátor zapaľovania -N152-; Zapálenie cievka 1 s výstupným stupňom -N70-; Zapálenie cievka 2 s výstupným stupňom -N127-; Zapálenie cievka 3 s výstupným stupňom -N291-; Zapálenie cievka 4 s výstupným stupňom -N292-.
15	5	Relé nízkej tepelnej energie -J359- (naftový motor); Relé vysokej tepelnej energie -J360- (naftový motor); Relé palivovej pumpy -N17-; Elektrická palivová pumpa 2 relé -J49-; Jednotka riadenia automatického obdobia zapaľovania -J179-.
	10	Ohrievač lambda sondy -Z19-; Ohrievač lambda sondy 1 po katalyzátore -Z29-; Relé nízkej tepelnej energie -J359-; Relé vysokej tepelnej energie -J360-; Relé deaktivácie palivovej pumpy -J333- 2) ; Ventil vstrekovania plynu 1 -N366- 1) ; Ventil vstrekovania plynu 2 -N367- 1) ; Ventil vstrekovania plynu 3 -N368-1 ) ; Ventil vstrekovania plynu 4 -N369-1 ) .
	15	Ventil vysokého tlaku pre režim plynu -N372- 2) Ventil nádrže plynu -N495- 2) Senzor indikátora úrovne plynu -G707- 2) Ventil vstrekovania plynu 1 -N366-2 ) Ventil vstrekovania plynu 2 -N367- 2) Ventil vstrekovania plynu 3 -N368- 2) Ventil vstrekovania plynu 4 -N369-2 )

16	30	Jednotka riadenia napájania palubného -J519- (T52c / 42); Žiarovka svetla pre denné svietenie pravá -L23-; Žiarovka smerovky pravá -L149-; Žiarovka hmlového svetla ľavého zadného -L46-; Žiarovka hmlového svetla pravého zadného -L47-; Žiarovka svetla pre denné svietenie pravá -L175-; Žiarovka bočného svetla ľavého -M1-; Žiarovka zadného svetla pravého -M2-; Žiarovka smerovky zadnej ľavej -M6-; Žiarovka smerovky prednej pravej -M7-; Žiarovka brzdy ľavej -M9-; Žiarovka svetla cúvania pravá -M17-; Žiarovka smerovky ľavej zosilňovača -M18-; Žiarovka brzdy namontovaná hore -M25-; Žiarovka svetla pre denné svietenie pravá -M31-; Žiarovka diaľkového svetla pravá -M32-;
17	15	Relé klaksónu -J413-
18	30	Jednotka riadenia špeciálneho vozidla -J608-
19	30	Jednotka riadenia motora stierača -J400-
20	10	Ventil uzávierky nádrže paliva 1 -N361- 1) Ventil uzávierky nádrže paliva 2 -N362-1 ) Ventil uzávierky nádrže paliva 3 -N363-1 ) Ventil uzávierky nádrže paliva 4 -N429-1 ) Ventil uzávierky nádrže paliva 5 -N430- 1) Čerpadlo cirkulácie chladiacej kvapaliny -V50-
21	10	Ohrievač s lambdovým senzorom -Z19- (naftový motor)
	15	Kontrolér čerpadla paliva -J538-; Ohrievač lambdového senzora -Z19-; Ohrievač lambdového senzora 1 za katalyzátorom -Z29-.
22	5	Vysielač polohy spojky -G476-; Spínač svetiel brzdy -F- 5)
23	5	Prídavné relé čerpadla chladiacej kvapaliny -J496-
	10	Merací prístroj prúdu vzduchu -G70- (naftový motor) Elektromagnetický ventil regulácie tlaku preplňovania -N75- (naftový motor) Prepínací ventil chladiča s recirkuláciou výfukových plynov -N345- (naftový motor) Jednotka riadenia pre režim plynu -J659- Relé ventilov uzávierky plynu -J908- 1) Ventil vysokého tlaku pre režim plynu -N372-1 )
	15	Ventil regulácie tlaku paliva -N276-
24	10	Jednotka riadenia ventilátora chladiča -J293- Relé čerpadla sekundárneho vzduchu -J299- Prídavné relé čerpadla chladiacej kvapaliny -J496- Elektromagnetický ventil filtra aktívneho uhlia 1 -N80- Ventil regulácie chladiacej kvapaliny -N515- Prepínací ventil variabilného sacieho potrubia -N156- Čerpadlo cirkulácie chladiacej kvapaliny 2 -V178 – Vstrekovač, valec 1 -N30- 1) Vstrekovač, valec 2 -N31- 1) Vstrekovač, valec 3 -N32- 1) Vstrekovač, valec 4 -N33- 1)
25	40	Hydraulické čerpadlo ABS -V64-; Jednotka riadenia ABS -J104-.
26	30	Jednotka riadenia napájania palubného -J519- (T52a / 1); Žiarovka smerovky ľavej -L148-; Žiarovka hmlového svetla ľavého -L22-; Žiarovka hmlového svetla ľavého zadného -L46-; Žiarovka hmlového svetla pravého zadného -L47-; Žiarovka svetla pre denné svietenie ľavá – L174-; Žiarovka bočného svetla pravého -M3-; Žiarovka zadného svetla ľavého -M4-; Žiarovka smerovky ľavej prednej -M5-; Žiarovka smerovky pravej zadnej -M8-; Žiarovka brzdy pravej -M10-; Žiarovka svetla cúvania ľavej -M16-; Zosilňovač žiarovky smerovky vpravo -M19-; Žiarovka so svetlom pre denné svietenie ľavá -M29-; Žiarovka so svetlom diaľkovým ľavá -M30-.
27	40	Motor čerpadla sekundárneho vzduchu -V101-
	50	Jednotka riadenia automatického obdobia zapaľovania -J179-
28	–	–
29	30	Poistka 18 na podpore poistky C -SC18-; Poistka 19 na podpore poistky C -SC19-.
	50	Poistka 35 na podpore poistky C -SC35-; Poistka 39 na podpore poistky C -SC39-; Poistka 54 na podpore poistky C -SC54-; Poistka 55 na podpore poistky C -SC55-; Poistka 59 na podpore poistky C -SC59-; Poistka 60 na podpore poistky C -SC60-.
30	50	Podpora poistky C -SC- (-SC40- a -SC42-)
1) len pre vozidlá s kódom motora BSX 2) pre vozidlá s kódom motora len CHGA 3) len pre vozidlá so systémom štart / stop 4) len pre vozidlá bez systému štart / stop 5) platné od novembra 2011

Poloha poistiek na podpore poistky C -SC-

Číslo	Amperáž [A]	Popis
1	–	–
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	–	–
8	–	–
9	10	-Speciálne vozidlá- konektor 4 pin -T4aa- Pin 1  3) ; 10 pin -T10l-, Kontakt 4 (rozhranie pre špeciálne funkcie).
10	5	Relé čerpadla paliva -J17-; Hlavné relé -J271-; Riadiaca jednotka režimu plynu -J659-; Relé napájania kontakt 50 -J682-; Relé štartovania 1 -J906-; Stabilizátor napätia -J532-; Diagnostické rozhranie dátovej zbernice -J533-; Riadiaca jednotka motora -J623-.
11	5	Riadiaca jednotka parkovacej asistencie -J446-; Riadiaca jednotka parkovacej asistencie -J791-.
12	5	-Speciálne vozidlá- Taxameter -G41-; Zrkadlo taxametra -G511-.
	10 3)	-Speciálne vozidlá- 3) konektor 2 pin -T2ab-, Kontakt 1; konektor 2 pin -T2ac-, Kontakt 1; konektor 28 pin -T28b-, Kontakt 13.
	20 4)	-Speciálne vozidlá- 4) konektor 8 pin -T8k-, Pin 8; konektor 28 pin -T28a-, Pin 20; konektor 28 pin -T28b-, Pin 20.
13	7.5	Spínač svetiel brzdy -F- 3) ; Regulátor prietoku svetiel -E102-; Tlačidlo TCS a ESP -E256-; Tlačidlo displeja tlaku pneumatík -E492-; Tlačidlo štart / stop -E693-; Riadiaca jednotka ABS -J104-; Riadiaca jednotka detektora prívesu -J345 -; Kontrolér pohonu všetkých kolies -J492-; Kontrolér posilňovača riadenia -J500-; Kontrolér senzorov páky prevodovky -J587-; Mekatronický modul pre dvojspojkovú prevodovku -J743-; Motor kontroléra prietoku ľavého svetlometu -V48-; Motor kontroléra prietoku pravého svetlometu -V49-; Riadiaca jednotka pre správu smerového osvetlenia a prietoku svetiel -J745-.
14	10	Spínač svetla cúvania -F4-; Merací prístroj prietoku vzduchu -G70-; Relé prevádzky pomocného vykurovania -J485-; Riadiaca jednotka v paneli prístrojov -J285-; Vyhrievací prvok odvetrania motorového priestoru -N79-; Elektromagnetický ventil filtra aktívneho uhlia 1 -N80-; Diagnostický konektor -U31-; Konektor 16 pin -T16-, Pin 1.
15	5	Riadiaca jednotka airbagu -J234-; Žiarovka upozornenia na deaktiváciu bočného airbagu pasažiera -K145-.
16	5	Spínač svetla -E1-; Spínač vykurovania / výkonu tepla -E16-; Vysokotlakový vysielač -G65-; Senzor kvality vzduchu -G238-; Senzor hladiny oleja a teploty oleja -G266-; Automatické zrkadlo proti oslneniu -Y7-.
17	–	–
18	10	-Speciálne vozidlá- Poplach; Riadiaca jednotka taxi diaľkového ovládania -J601-.
	10	-Speciálne vozidlá- zásuvka 10 pin -T10l- kontakt 6 (rozhranie pre špeciálne funkcie)
19	10	-Speciálne vozidlá- Taxameter -G41-; Zrkadlo taxametra -G511-; Centrálna jednotka alarmu diaľkového ovládania Taxi -J601-; Obojsmerná rádiová komunikácia -R8-; Tlačiarne -R98-.
	10	-Speciálne vozidlá- zásuvka 10 pin -T10l-, pin 7 (rozhranie pre špeciálne funkcie)
20	20	Zapaľovač cigariet  -U1- 7)
21	10	Spínač svetla -E1-; Spínač vykurovania / výkonu tepla -E16-; Senzor dažďa a svetla -G397-; Relé vykurovania zadného okna -J9-; Kontrolér Climatronic -J255-; Kontrolér systému klimatizácie -J301-; Relé klaksónu -J413-; Prijímač diaľkového ovládania vykurovača kvapalného chladiča -R149-; Kontrolér senzorov páky prevodovky -J587-; Diagnostický konektor -U31-; Konektor 16 pin -T16-, Pin 16; Spínač vnútorného osvetlenia -E599- (Karavan); Vnútorné osvetlenie zadné -W43- (Karavan).
22	10	Riadiaca jednotka napájania palubného systému -J519- (T52b / 42)  2)
23	5	-Speciálne vozidlá- Vnútro spínača svetla (taxi) -E115-; Taxi spínač signálu -E138-; 10 pin -T10l- Pin 1 (rozhranie pre špeciálne funkcie).
	10	-Speciálne vozidlá- konektor 3 pin -T3ak- Pin 1  3) blikanie svetiel relé -J630- 4)
24	5	Senzor monitorovania vnútorného prostredia -G273-; Vysielač náklonu vozidla -G384-; Senzor alarmu proti krádeži -G578-; Akustický signál -H12-; Riadiaca jednotka napájania palubného systému -J519- (T52c / 1).
25	10	Modul výstupu ľavého svetlometu -J667-
26	10	Modul výstupu pravého svetlometu -J668-
27	–	–
28	20	Zásuvka 12 V 3 -U19-, v odkladacej schránke.
29	15	Motor stierača zadného okna -V12-

30	–	–
31	5	Spínač vykurovania / výstup tepla -E16-; Vykurovací prvok trysky ľavého sprejova -Z20-; Vykurovací prvok trysky pravého sprejova -Z21-.
32	–	–
33	40	Riadiaca jednotka systému klimatizácie -J301-; Spínač výkonu vykurovania / tepla -E16-.
34	–	–
35	10	-Špeciálne vozidlá- 3) Fluorescenčné svetlo zadného vysokého strešného svetla -W41-; Fluorescenčné svetlo stredného vysokého strešného svetla -W42-.
36	–	–
37	–	–
38	–	–
39	20	-Špeciálne vozidlá- zásuvka 10 pin -T10ai- Pin 1  3)
	30	-Špeciálne vozidlá- konektor 4 pin -T4ad-, Pin 1  4)
40	20	Riadiaca jednotka detektora prívesu -J345-
41	20	Riadiaca jednotka detektora prívesu -J345-
42	20	Riadiaca jednotka detektora prívesu -J345-
43	15	Relé čerpadla paliva -J17-; Elektrické čerpadlo paliva 2 relé -J49-; Prídavné čerpadlo paliva -V393-.
44	40	Kontrolér ventilátora čerstvého vzduchu -J126-; Ventilátor čerstvého vzduchu -V2-.
45	20	Relé systému sprejova svetlometov -J39-; Čerpadlo systému sprejova svetlometov -V11-.
46	10	Riadiaca jednotka napájania palubného systému -J519- (T52b / 42)  1) ; Predné vnútorné osvetlenie -W1-; Osvetlenie batožinového priestoru -W3-; Osvetlenie priestoru pre rukavice -W6-; Zadné vnútorné osvetlenie -W43-.
	30	Kontrolér dverí vodiča -J386-2 )
47	30	Zapaľovač cigariet  -U1- 6) Relé uvoľnenia kontaktov X -J59- 7) 8) Podpora poistky C -SC- (-SC28- a -SC33-)  7) 8)
48	30	Kontrolér predných vyhrievaných sedadiel -J774-
49	30	Kontrolér dverí vodiča -J386- 1) Kontrolér dverí predného pasažiera -J387-
50	20	Riadiaca jednotka napájania palubného systému -J519- (T52b / 1); Motor stierača zadného skla -V12-; Čerpadlo sprejova predného a zadného skla -V59-; Čerpadlo sprejova -V5-.
51	15	Relé napájania prívesu -J941-; Zásuvka prívesu -U10- (T13 / 10).
	30	– Špeciálne vozidlá – Konektor 10 pin -T10ai-, Kontakt 4; Konektor 10 pin -T10ai-, Kontakt 5.
52	25	Relé vykurovania zadného skla -J9-; Zadné sklo vyhrievané -Z1-; Zadné sklo vyhrievané v ľavých dverách -Z26-; Zadné sklo vyhrievané v pravých dverách -Z27-; Relé ventilátora čerstvého vzduchu -J13-; Odpor série ventilátora čerstvého vzduchu s poistkou prehriatia -N24 -; Ventilátor čerstvého vzduchu -V2-.
53	15 6) 20 7)	Zásuvka 12 V -U5-, v zadnom strednom paneli; Zásuvka 12 V 2 -U18-, v ľavom zadnom bočnom paneli.
54	15	-Špeciálne vozidlá- 4) Relé prepínania 1 pre ventilátor strechy -J180-
55	15	-Špeciálne vozidlá- 4) Konektor 8 pin -T8m-, Kontakt 4; Konektor 8 pin -T8n-, Kontakt 4.
56	–	–
57	5	Riadiaca jednotka v paneli prístrojov -J285-5 ) Riadiaca jednotka elektronická stĺpca riadenia -J527-5 )
58	5	Riadiaca jednotka elektronická správa mobilného telefónu -J412-5 )
59	5	-Špeciálne vozidlá- spínač Rádiá -E72- tlačidlo obchádzania Zapaľovania -E489- Tlačidlo deaktivácie denného svetla -E652- Pamäť údajov o nehodách -J754-
60	30	– Špeciálne vozidlá – konektor 3 pin -T3al-, Kontakt 1.
1) pred aprílom 2011 2) po máji 2011 3) pred októbrom 2011 4) po novembri 2011 5) iba pre vozidlá so systémom štart-stop 6) pred októbrom 2012 7) po novembri 2012 8) iba pre vozidlá s Climatronic

O Volkswagen Caddy (2003-2015)

Volkswagen Caddy, vyrábaný v rokoch 2003 až 2015, je populárny model, ktorý kombinuje praktickosť a spoľahlivosť. Tento kompaktný dodávkový automobil je obľúbený nielen medzi podnikateľmi, ale aj medzi rodinami, ktoré potrebujú viac priestoru. Caddy ponúka rôzne možnosti motorov, vrátane benzínových a naftových variantov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Interiér je navrhnutý s dôrazom na pohodlie a funkčnosť, pričom ponúka dostatok úložného priestoru a moderné technologické vybavenie.

Schéma poistkovej skrinky Volkswagen Caddy

Táto stránka zobrazuje schému poistkovej skrinky pre model Volkswagen Caddy, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza pod palubnou doskou na strane vodiča a tiež v motorovom priestore. Naše diagramy jasne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a spoľahlivosť vášho vozidla.

• Volkswagen Touareg (2005-2010) – poistková skrinka
• Volvo 850 (1996-1997) – poistková skrinka

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
