Volkswagen LT (1996-2006) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen LT (1996–2006), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.
Volkswagen LT – schéma rozvodu poistiek
Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Poistka zapaľovača cigariet (zásuvka napájania) v Volkswagen LT je poistka 8 (20A) v rozvode poistiek na prístrojovej doske.

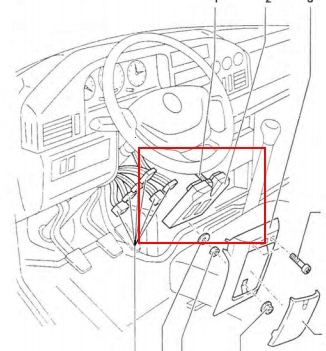

Rozvod poistiek prístrojovej dosky
Nachádza sa pod rúrou riadenia za ochranným krytom.
| Č. | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Svetlomet vzadu vpravo a svetlo polohy vpravo – 15 A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Svetlomety diaľkových svetiel pravého projektora – 15 A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Svetlomet diaľkového svetla ľavého projektora, žiarovka signálu – 15 A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Svetlomety cúvania – 15 A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Svetlomety brzdových svetiel – 15 A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Motor stierača – 20 A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Vyhrievané zadné sklo, signál – 15 A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Svetlomety, zapaľovač cigariet, autorádio – 20 A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Hodiny, núdzové svetlá, parkovacie svetlá – 20 A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Osvetlenie prístrojovej dosky;
Osvetlenie evidenčného čísla; Deň svetlá – 15 A. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Svetlomet vzadu vľavo a svetlo polohy vľavo – 15 A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Svetlomet stretávacích svetiel pravého projektora – 15 A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Svetlomet stretávacích svetiel vľavo – 15 A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Svetlomet hmlových svetiel, svetlomet vzadu hmlových svetiel – 15 A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Autorádio – 15 A, | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Jednotlivé relé sa môžu nachádzať pod touto poistkovou skrinkou.

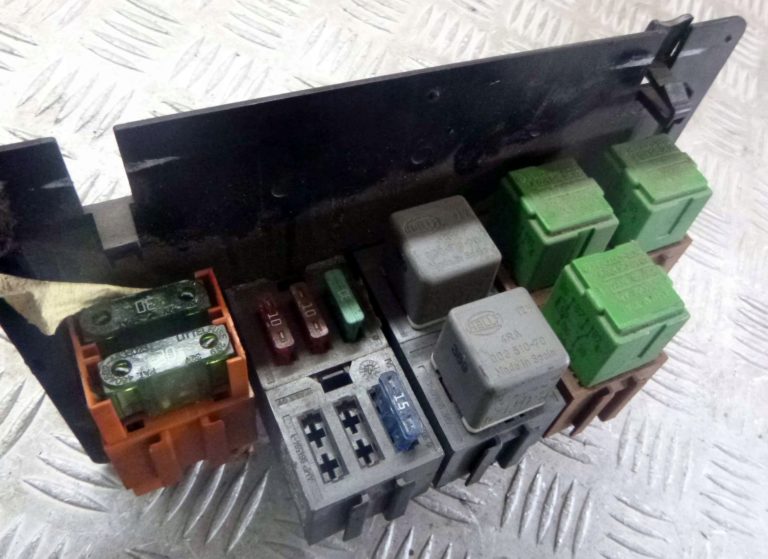

Poistková skrinka pod sedadlom
Ďalšie relé a poistková skrinka sa nachádzajú pod predným sedadlom pasažiera.
Môžu byť prítomné nasledujúce prvky:
- Ventilátor kúrenia – 30 A
- Kúrenie zadného skla – 30 A
- Samostatný ohrievač – 25 A
- Elektrické okná – 25 A
- Kontrolér ABS – 10 A
- Centrálne zamykanie – 15 A
- Elektrické zrkadlá – 10 A
- Čerpadlo paliva – 30 A
- Ďalšie relé batérie – 15 A
- Relé smeroviek prívesu – 10 A
- Blokovanie diferenciálu – 15 A
- Príslušenstvo 12 V – 20 A
- Klimatizácia – 10 A
- Vyhrievané sedadlá – 15 A
V motorovom priestore sa môže nachádzať ďalšia jednotka v oblasti batérie, s prvkami zodpovednými za kúrenie, žhaviace sviečky, kúrenie filtrov atď.

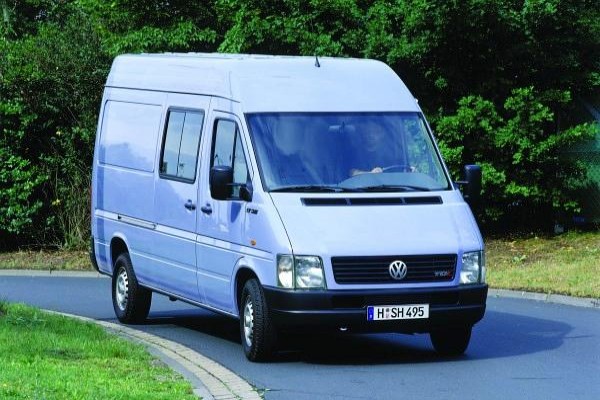

O Volkswagen LT (1996-2006)
Volkswagen LT, vyrábaný v rokoch 1996 až 2006, je známy svojou robustnosťou a spoľahlivosťou. Tento model bol dostupný v rôznych konfiguráciách, vrátane dodávok a mikrobusov, čo ho robí ideálnym pre komerčné aj osobné použitie. Volkswagen LT ponúkal rôzne možnosti motorov, vrátane dieselových variantov s objemom od 2.5 do 2.8 litra, ktoré poskytovali dostatočný výkon a efektívnosť. Vďaka svojej priestrannej kabíne a variabilným možnostiam usporiadania interiéru bol tento model obľúbený medzi podnikateľmi aj rodinami, ktoré potrebovali spoľahlivé a priestranné vozidlo.
Schéma poistkovej skrinky Volkswagen LT
Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen LT, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza pod palubnou doskou na strane vodiča alebo v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických komponentov vo vozidle.
