Volkswagen Golf Plus (2005-2014) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Golf Plus (2005–2014), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.

Volkswagen Golf Plus – schéma poistkovej skrinky

Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Poistka zapaľovača cigariet (zásuvka napájania) vo Volkswagen Golf Plus je poistka 30 (20A) v poistkovej skrinke v priestore pre cestujúcich.

Priestor pre cestujúcich

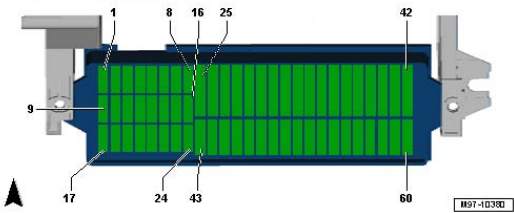

Poistková skrinka vo VW Golf Plus

Hlavná poistková skrinka sa nachádza za odkladacou schránkou, ktorá sa otvára z vodičovej strany.

Zhora je to hlavná jednotka s relé. Môže tam byť aj tepelná poistka na nastavenie sedadla vodiča: 1 – 20A.

Sú možné 2 rôzne verzie poistkovej skrinky. Rozlišujú sa počtom prvkov 58 a 60.

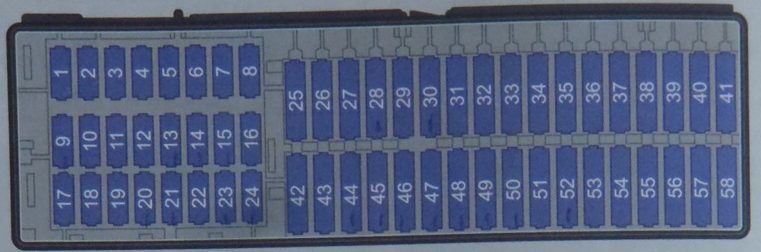

Typ 1

Popis

1	10A Riadiaca jednotka autorizácie vstupu a štartovania
2	10A Riadiaca jednotka autorizácie vstupu a štartovania
3
4
5
6
7
8
9	5A Riadiaca jednotka airbagu a kontrolka deaktivácie airbagu pre cestujúceho vpredu
10
11
12	10A Riadiaca jednotka pre adaptívne osvetlenie a kontrolu dosahu svetlometov vľavo
13	5A / 15A Kontrolér asistencie pri parkovaní; Kontrolér Climatronic; Spínač výberu ohrievača a prevádzkového režimu; Relé ventilátora čerstvého vzduchu; Tlačidlo deaktivácie ASR a ESP a ich kontrolka; Tlačidlo indikátora tlaku pneumatík; Spínač svetiel cúvania; Senor znečistenia vzduchu; Elektrochromatické zrkadlo; Tlačidlo režimu Start-stop.
14	10A / 15A Diagnostické rozhranie dátovej zbernice; Riadiaca jednotka prístrojovej dosky; Páka prevodovky; Spínač svetiel; Tlačidlo deaktivácie ASR a ESP; Tlačidlo indikátora tlaku pneumatík; Spínač brzdových svetiel; Multifunkčný spínač; Spínač Tiptronic; Relé čerpadla paliva; Riadiaca jednotka posilňovača riadenia; Riadiaca jednotka ABS; Relé štartovania; Riadiaca jednotka detekcie prívesu; Riadiaca jednotka motora.
15	10A Kontrola dosahu svetlometov; Merací prístroj hmotnosti vzduchu; Odporový ohrievač pre ventiláciu poistkovej skrinky; Relé ventilátora čerstvého vzduchu; Riadiaca jednotka senzora páky prevodovky; Riadiaca jednotka adaptívneho osvetlenia a dosahu svetlometov; Aktuátor kontroly dosahu svetlometu vľavo.
16	10A / 15A Riadiaca jednotka systému adaptívneho osvetlenia a kontroly dosahu svetlometov vpravo
17	5A Riadiaca jednotka prístrojovej dosky
18	10A Riadiaca jednotka pre elektroniku mobilného telefónu
19
20	10A Páka prevodovky; Riadiaca jednotka Climatronic.
21	20A Riadiaca jednotka napájania na palube; Riadiaca jednotka zadných ľavých dverí (centrálne zamykanie)
22	10A Interný senzor; Siréna alarmu.
23	10A Riadiaca jednotka kamery cúvania; Spínač svetla; Senor dažďa a svetla; Diagnostická zásuvka; Relé vyhrievaného zadného okna; Riadiaca jednotka napájania na palube.
24	10A Centrálna jednotka dverí vodiča (centrálne zamykanie); Centrálna jednotka dverí pasažiera (centrálne zamykanie).
25
26	20A Čerpadlo podtlaku brzdy
27
28
29	20A Motor stierača zadného okna
30	20A Zapaľovač cigariet

31
32
33	40A Relé ventilátora nasávania
34
35
36
37
38
39
40	15A Riadiaca jednotka rozpoznania prívesu
41	15A Riadiaca jednotka rozpoznania prívesu
42	20A Riadiaca jednotka rozpoznania prívesu
43	Inverter 30A s zásuvkou, 12V – 230V
44	25A Vyhrievanie zadného skla, relé ventilátora nasávania
45	30A Ovládač dverí vodiča (elektrické okno); Ovládač predných dverí pasažiera (elektrické okno).
46	30A Ovládač zadných dverí naľavo (elektrické okno); Ovládač zadných dverí napravo (elektrické okno).
47	15A Čerpadlo paliva a jeho relé
48	20A Riadiaca jednotka napájania na palube
49	40A Riadiaca jednotka ventilátora nasávania
50	30A Riadiaca jednotka vyhrievania predného sedadla
51	20A Ovládač posuvnej strechy
52	Relé 20A pre systém čistenia svetlometov
53	15A Elektrický motor na nastavenie pozície bedrovej opierky
54	Riadiaca jednotka 5A PDA
55
56
57	15A Hlavná jednotka
58
59
60

Typ 2

Popis

Popis	Číslo (nasledujúce v zátvorke ampéry)
Tiahnutie – zariadenie na spojenie	2 (5), 39 (15), 40 (15), 41 (20).
ABS	14 (5), 18 (5)
Senzor náklonu	43 (5)
Signály brzdenia	13 (10)
Spínač brzdového svetla	14 (5)
Ovládanie okien predných	45 (30)
Ovládanie okien zadných	46 (30)
Ventilátor	33 (40) alebo 56 (40)
Vyhrievané zadné sklo	44 (25)
Umývač zadného skla	28 (15)
Ultrazvuk v kabíne	43 (5)
Čerpadlo paliva	47 (15)
Kontrola prietoku svetlometov	3 (5)

Externý konektor	53 (15)
Parktronic	55 (5)
Diaľkové ovládanie	4 (5)
Senzor dažďa	42 (5)
Osvetlenie svetlometov	52 (20)
Elettroluk	51 (25)
Vyhrievanie sedadla	13 (5), 31 (5), 50 (30)
Dvierka na tankovanie paliva	48 (25)
Telefón	10 (5)
Centrálne zamykanie predných dverí	24 (10)
Centrálne zamykanie zadných dverí	48 (25)
Zapaľovač cigariet	49 (25)
Zadný konektor	54 (20)
Konektor 230V	37 (30)

Poistková skrinka

Popis

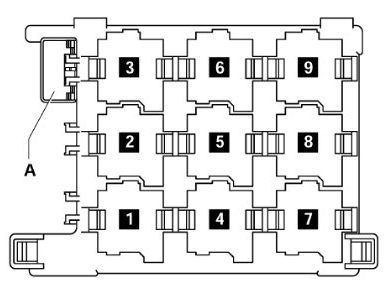

1. J496 – Relé čerpadla kvapaliny chladenia navyše (449)
2. J39 – Relé systému čistenia svetlometov (53)
3. J17 Relé čerpadla paliva (449) / J643 Relé tlaku paliva (449)
4. J1З – relé ventilátora nasávania (404)
5. J333 – Relé deaktivácie čerpadla paliva (404)
6. nie je použité
7. J485 – Relé pre prevádzku prídavného ohrievača (449)
8. J682 – Relé napájania svorky 50 (433), od mája 2006 (53)
9. – nie je použité

A – poistka termická S44 1 pre nastavenie polohy sedadla vodiča 30 A

J17 a J643 sú minirelé a sú nainštalované (v závislosti od vybavenia) v zásuvke bloku relé.

Motorový priestor

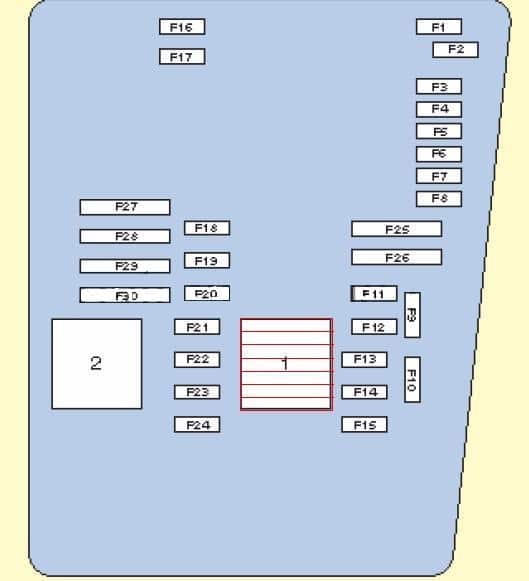

Nachádza sa vedľa batérie. Tu sú dve poistkové skrinky a poistky s vysokým výkonom.

Popis

1	Relé kontrola motora
2	Relé čerpadlo vzduchu vypúšťané
F1	(30A) Stierač predný
F2	(5A) Modul riadenia elektronika stĺpika riadenia; (30A) Jednotka mechatronika prevodovka DSG.
F3	(5A) Jednotka riadenia napájanie na palube
F4	(30A) Modul riadenia ABS
F5	(15A) Modul riadenia prevodovky
F6	(5A) Prístrojová doska
F7	(40A) Relé výkonu
F8	(15A) Audio systém/hlavná jednotka
F9	(5A) Jednotka riadenia telefónu
F10	(5A/10A) Jednotka riadenia elektronika motora
F11	(20A) Jednotka riadenia vykurovača dodatočného
F12	(5A) bus dát CAN, jednotka riadenia brány;
F13	(15A / 30A) Jednotka riadenia elektronika motora
F14	(20A) Systém riadenia motora, cievka zapaľovania

F15	(5A/10A) Systém riadenia motora, sonda lambda
F 16	(30A) Modul riadenia ABS, svetlomet pravý
F17	(15A) Klaksón
F18	(30A) Audio systém
F19	(30A) Stierač a umývač predného skla
F20	(10A) Čerpadlo chladiacej kvapaliny
F21	(10A / 15A) Systém riadenia motora; Sonda lambda; Magnetická spojka ventilátora nasávania.
F22	(5A) Spínač poloha pedála spojky
F23	(5A/10A/15A) Systém riadenia motora; Regulátor tlaku paliva; Relé čerpadla sekundárneho vzduchu.
F24	(10A) Systém riadenia motora; Ventil EGR; Elektromagnetický ventil.
F25	(40A) Jednotka riadenia ABS
F26	(30A) Svetlomet ľavý
F27	(50A) Modul riadenia sviečok
F28	(40A) Hlavné obvody zapaľovania
F29	(50A) Tepelná poistka 1 pre nastavenie sedadla
F30	(40A) Systém štartovania; (50A) Relé kontaktu výfuku X.

Schéma poistiek

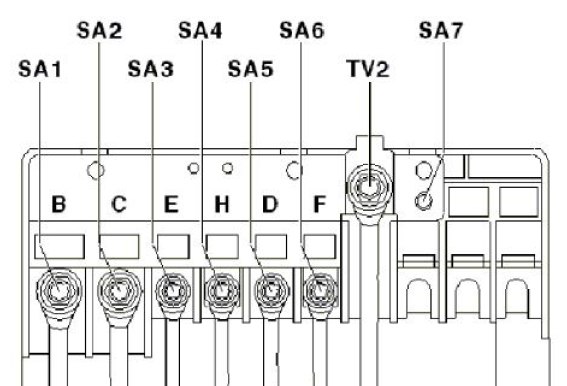

1. 150 / 200A – Generátor
2. 80A – Servoriadenie
3. 50A – Ventilátor chladiča
4. 80A – Relé vysoký výkon kúrenia
5. 80A – Pripojenie svorky 30, poistková skrinka
6. 40A – Relé kúrenia nízky výkon
7. 50A – Pripojenie svorky 30, poistková skrinka
