Volkswagen Touareg (2005-2010) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Touareg (2005–2010), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Volkswagen Touareg (2005-2010) – schéma poistky

Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010.

Poistka zapaľovača cigariet (zásuvka napájania) v Volkswagen Touareg je poistka 1 vo poistkovej skrinke motorového priestoru.

Priradenie poistiek vo poistkovej skrinke, pravý prístrojový panel

Č. br	Amperi [A]	Popis
1	15 20 2 + 8)	U1 – Zapaľovač cigariet U9 – Zapaľovač cigariet zadný
2	5 8,1 + 7) 15 2 + 7)	J160 – Relé čerpadla cirkulácie 2) J708 – Relé zvyškového tepla 2) R149 – Prijímač diaľkového ovládania pre vykurovanie chladiacej kvapaliny 2) U18 – zásuvka 12 V 2 1) U20 – zásuvka 12 V 4 1)
3	15 20 2)	U5 – zásuvka 12 V U19 – zásuvka 12 V 3
4	20	J162 – Riadiaca jednotka vykurovania
5	20	U18 – zásuvka 12 V 2 2) U19 – zásuvka 12 V 4 2) J807 – Relé pre zásuvky napájania 1)
6	15	J518 – Riadiaca jednotka autorizácie vstupu a štartovania 3) J708 – Relé zvyškového tepla 1)
7	5	T16b – Diagnostický konektor J515 – Riadiaca jednotka výberu anténa G397 – Senzor detektora dažďa a svetla
8	25 30 7)	V – Motor stierača predného skla
9	15	J519 – Riadiaca jednotka napájania na palube (čerpadlo stierača predného skla)
10	25 30 7)	J388 – Kontrolér zadných dverí vľavo (regulátor okna)
11	15	J386 – Kontrolér dverí vodiča (centrálne zamykanie) J388 – Kontrolér zadných dverí vľavo (centrálne zamykanie)
12	10	J519 – Riadiaca jednotka napájania na palube (vnútorné osvetlenie)
13	–	Nebolo pridelené
14	25 30 7)	J386 – Kontrolér dverí vodiča (regulátor okna)
15	15	J393 – Centrálna riadiaca jednotka systému komfortu (sada zadných svetiel vpravo)
16	20	J519 – Riadiaca jednotka napájania na palube (fanfáry)
17	30	J519 – Riadiaca jednotka napájania na palube (ľavé svetlo)
18	20 25 7)	J39 – Relé systému striekania svetlometov
19	–	Nebolo pridelené
20	30	J519 – Riadiaca jednotka napájania na palube (batéria 1)
21	–	Nebolo pridelené
22	30	J647 – Kontrolér uzávierky diferenciálu J605 – Kontrolér zadných dverí
23	10	J647 – Riadiaca jednotka uzávierky diferenciálu
24	5	J502 – Riadiaca jednotka monitorovania tlaku pneumatík
25	15	J352 – Stĺpik riadenia a riadiaca jednotka nastavenia výšky pásu
26	10	F36 – Spínač pedálu spojky J… – Kontroléry motora J234 – Kontrolér airbagu J285 – Kontrolér v paneli prístrojov J519 – Kontrolér napájania na palube K145 – Osvetlenie upozornenia na deaktiváciu airbagu predného spolujazdca N378 – Magnet navíjača bezpečnostného pásu vodiča N379 – Predný magnet bubna inercie sedadla spolujazdca
27	5	E183 – Spínač vnútorného monitorovania W11 – Osvetlenie čítania zadné vľavo W12 – Osvetlenie čítania zadné vpravo W14 – Osvetlené zrkadlo na prednej strane spolujazdca W20 – Osvetlené zrkadlo na strane vodiča W51 – Osvetlenie zadných dverí
28	–	Nebolo pridelené

29	–	Nie je pridelené
30	–	Nie je pridelené
31	–	Nie je pridelené
32	–	Nie je pridelené
33	15	J527 – Riadiaca jednotka elektroniky stĺpika riadenia
34	5	G273 – senzor vnútorného monitorovania G384 – senzor naklonenia vozidla J285 – riadiaca jednotka v paneli prístrojov 2)
35	30	J519 – riadiaca jednotka napájania na palube
36	30	E470 – Riadiaca jednotka nastavenia sedadla vodiča
37	–	Nie je pridelené
38	–	Nie je pridelené
39	5A	J9 – Relé vyhrievaného zadného okna J32 – Relé klimatizácie J329 – Relé napätia napájania terminálu 15 J755 – Relé režimu prepravy J807 – Relé napájacích zásuviek 1)
40	5	J285 – Riadiaca jednotka v paneli prístrojov
41	15	J518 – Riadiaca jednotka prístupu a štartovania
42	30	J245 – Riadiaca jednotka nastavenia posuvnej strechy
43	–	Nie je pridelené
44	30	E470 – Riadiaca jednotka nastavenia sedadla vodiča J136 – Riadiaca jednotka nastavenia sedadla a stĺpika riadenia s pamäťou J810 – Riadiaca jednotka nastavenia sedadla vodiča
45	25	J786 – Vyhrievaná riadiaca jednotka zadných sedadiel
46	–	Nie je pridelené
47	10	J647 – Riadiaca jednotka uzávierky diferenciálu
48	5	J769 – Riadiaca jednotka pre zmenu jazdného pruhu J770 – Riadiaca jednotka pre zmenu jazdného pruhu 2
49	5	J236 – Riadiaca jednotka Servotronic
50	10	G266 – senzor hladiny a teploty oleja N79 – vykurovací prvok ventilátora odvodnenia bloku 4)
51	5	T16b – Diagnostický konektor F321 – Spínač kontaktu parkovacej brzdy G238 – Senzor kvality vzduchu G550 – Senzor pre automatické ovládanie vzdialenosti J755 – Relé režimu prepravy
52	30 15 7)	V12 – Motor stierača zadného okna
53	5	E1 – Spínač svetiel J527 – Riadiaca jednotka elektroniky stĺpika riadenia J393 – Centrálna riadiaca jednotka systému komfortu
54	10	E102 – Regulátor nastavenia prietoku svetiel 5) J667 – Modul výkonu pre ľavý svetlomet 6) V48 – Motor na ovládanie prietoku ľavého svetlometu 5) V49 – Motor na ovládanie prietoku pravého svetlometu 5)
55	15	J486 – Relé ventilátora čerstvého vzduchu pre 2. rýchlosť
56	40	J32 – Relé klimatizačného systému J309 – Relé izolácie solárnych panelov J486 – Relé ventilátora čerstvého vzduchu, 2. rýchlosť SB55 – Poistka 55 na podložke poistky B V305 – Motor pre predné nastavenie ventilátora Bitron
57	40	V306 – Motor pre zadné nastavenie ventilátora Bitron 8) J403 – Adaptívne relé kompresora 7)
1) Iba jedna batéria na palube 2) Iba pomocná batéria a dve batérie na palube 3) Iba V10 TDI 4) Iba modely s kódom motora BHK, BHL 5) Iba modely s halogénovými svetlami 6) Iba modely s smerovými svetlami 7) Od novembra 2007 8) Do novembra 2007

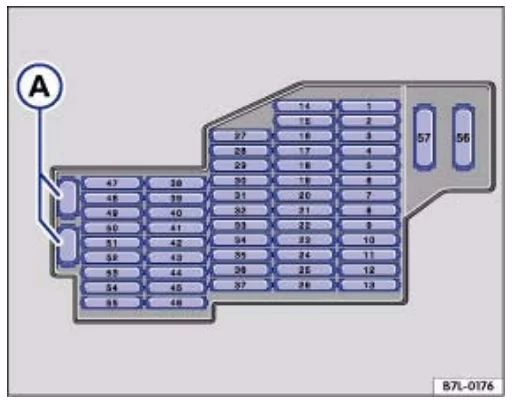

Priradenie poistiek v poistkovej skrinke, ľavý prístrojový panel

Číslo	Amperi [A]	Popis
1	15 20 2)	J345 – Riadiaca jednotka detektora prívesu
2	5	J446 – Riadiaca jednotka parkovacej asistencie
3	15	J345 – Riadiaca jednotka detektora prívesu
4	5	J412 – Riadiaca jednotka elektroniky pre mobilný telefón
5	15 25 2)	J345 – Riadiaca jednotka detektora prívesu
6	30	J104 – Riadiaca jednotka ABS
7	5	J646 – Riadiaca jednotka poistkovej skrinky
8	30	J519 – Riadiaca jednotka napájania na palube (pravé svetlo)
9	10	Personalizácia R190 – Digitálny satelitný rádiový tuner 1)
10	5	J772 – Riadiaca jednotka systému cúvacej kamery R78 – TV tuner
11	20	J503 – Riadiaca jednotka s displejom pre rádiový a navigačný systém R – Rádi R – Príprava pre rádio a navigačný systém s TV (modely pre Japonsko)
12	30	R12 – Zosilňovač
13	–	Nepriradené
14	15	J393 – Centrálna riadiaca jednotka systému komfortu
15	25 30 3)	J389 – Ovládač pravých zadných dverí (regulátor okna)
16	10 5 3)	W3 – Osvetlenie batožinového priestoru
17	–	Nepriradené
18	30	J9 – Relé vyhrievaného zadného skla
19	–	Nepriradené
20	30	U13 – AC / DC invertor s 12 V – 230 V zásuvkou U27 – AC / DC invertor s 12 V – 115 V 1)
21	10	F266 – Spínač kontaktu kapoty
22	25	J774 – Riadiaca jednotka vyhrievaných predných sedadiel
23	10	J255 – Riadiaca jednotka Climatronic
24	30	E471 – Riadiaca jednotka nastavenia predného sedadla pasažiera J521 – Nastavenie predného sedadla pasažiera s riadiacou jednotkou pamäte
25	5	E265 – Riadiaca jednotka zadného a displej Climatronic J301 – Riadiaca jednotka klimatizačného systému
26	–	Nepriradené
27	15	J197 – Riadiaca jednotka adaptívneho odpruženia
28	–	Nepriradené

29	10 5 3)	J217 – Jednotka automatického ovládania prevodovky
30	20	J714 – Relé systému blokovania napájania
31	15	J393 – Centrálna jednotka ovládania systému pohodlia
32	10	J387 – Ovládač predných dverí pasažiera (centrálne zamykanie) J389 – Ovládač zadných pravých dverí (centrálne zamykanie)
33	15	Personalizácia
34	25 30 3)	J387 – Ovládač predných dverí na strane pasažiera (ovládanie okien)
35	30	E471 – Jednotka ovládania nastavenia predného sedadla pasažiera
36	5	J603 – Jednotka ovládania rozpoznávania polohy vozidla J702 – Displej strechy
37	–	Nie je pridelené
38	10	J104 – Jednotka ovládania ABS
39	5	J410 – Relé vyhrievaného zadného okna vľavo J411 – Relé vyhrievaného zadného okna vpravo J745 – Jednotka ovládania osvetlenia zákrut a prúdu svetlometov Personalizácia
40	10	J646 – Jednotka ovládania poistkovej skrinky
41	10	J345 – Jednotka ovládania detektora prívesu
42	5	E284 – Jednotka ovládania fungovania garážových dverí J530 – Jednotka ovládania fungovania garážových dverí
43	5	F41 – Spínač cúvania
44	5	E94 – Vyhrievaný regulátor sedadla vodiča E95 – Vyhrievaný regulátor predného sedadla pasažiera E128 – Vyhrievaný regulátor zadného sedadla vľavo s regulátorom E129 – Vyhrievaný regulátor zadného sedadla vpravo s regulátorom E281 – Jednotka ovládania pre nastavenie výšky odpruženia Z20 – Vyhrievací prvok trysky umývača skla vľavo Z21 – Vyhrievací prvok trysky umývača skla vpravo
45	–	Nie je pridelené
46	–	Nie je pridelené
47	10	J668 – Modul výkonového výstupu pre pravý svetlomet
48	10	J197 – Jednotka adaptívneho ovládania odpruženia
49	5	Y7 – Automatické vnútorné zrkadlo proti oslneniu
50	5	E256 – tlačidlo TCS a ESP
51	15	J217 – Jednotka automatického ovládania prevodovky
52	5	F125 – Multifunkčný spínač F189 – Spínač Tiptronic N380 – Zámok páky prevodovky pre relé polohy P
53	30	J411 – Relé vyhrievaného zadného okna pre pravú stranu
54	30	J410 – Relé vyhrievaného zadného okna pre ľavú stranu
55	–	Nie je pridelené
56	40	J104 – Jednotka ovládania ABS
57	40	J646 – Jednotka ovládania poistkovej skrinky
1) Iba americké trhy 2) Od mája 2008 3) Od novembra 2007

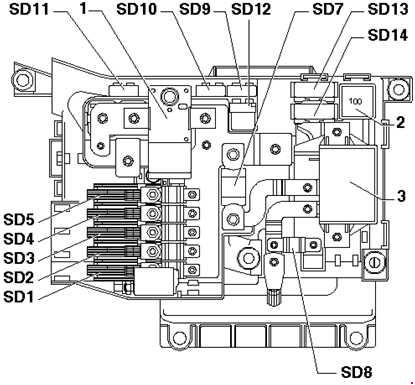

Priradenie poistiek a relé v poistkovej skrinke, pod sedadlom vodiča

Číslo	Amperi [A]	Popis
SD1	150	Podpora poistky ľavá
SD2	150	Podpora poistky pravá
SD3	60	Podpora poistky pravá
SD4	60 40 3)	J701 – Relé napájania 2 1) V306 – Motor pre zadné nastavenie ventilátora Bitron 3)
SD5	60 40 3)	J329 – Terminál 15 relé napájania
SD6	–	Nepřiřadené
SD7	250	J713 – Relé nabíjačky pre druhú batériu
SD8	150 1) 60 2)	Podpora poistiek ľavá J701 – Relé napájania 1 1)
SD9	5	J519 – riadiaca jednotka napájania na palube
SD10	10 5 3)	J519 – riadiaca jednotka napájania na palube 1)
SD11	5	J519 – riadiaca jednotka napájania na palube 1)
SD12	–	Nepřiřadené
SD13	40	J403 – Adaptívne relé kompresora odpruženia V306 – Motor pre zadné nastavenie ventilátora Bitron 1,3)
SD14	–	Nepřiřadené
Relé
1	Hlavný spínač / spínač batérie -E74-
2	Relé napájania terminálu 15 -J329- (433)
3	Druhé relé nabíjacieho obvodu batérie -J713-
1) Iba V10 TDI 2) Iba modely s pomocnou batériou 3) Od novembra 2007

Poloha relé v motorovom priestore E-box vľavo pod prístrojovou doskou blízko stredovej konzoly

Č. br	Popis
D1	Riadiaca jednotka Servotronic -J236- (476)
D2	Relé systému blokovania napájania -J714- (404)
D3	Relé adaptívneho kompresora odpruženia -J403- (373)
D4	Relé zásuviek napájania -J807- (404)
D5	Relé systému klimatizácie -J32- (100) / (370) voliteľná inštalácia
D6	Relé ventilátora čerstvého vzduchu, 2. rýchlosť -J486- (404), len manuálny systém klimatizácie
D7	Relé vyhrievaného zadného okna -J9- (53)
D8	Relé cirkulačnej pumpy -J160- (404), len VR6 s pomocným ohrievačom
D9	Relé aktivácie alternátora -J442- (53)
E1	Relé izolácie solárnych panelov -J309- (79)
E2	Nepriradené
E3	Relé vyhrievaného ľavého zadného okna -J410- (53)
E 4	Nepriradené
E5	Relé napätia napájania 2 -J710- (432), len V10 TDI
E6	Nepriradené
E7	Relé systému postreku svetlometov -J39- (53)
E8	Relé zvyškového tepla -J708- (404)
E9	Relé vyhrievaného pravého zadného okna -J411- (53)

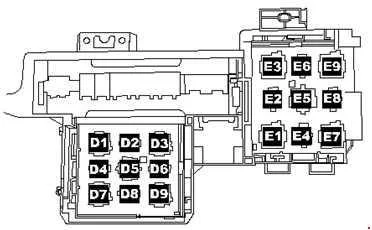

Podpora relé na motorovom priestore E-box vpravo pod prístrojovou doskou, blízko pravého stĺpika (len volant vpravo)

Č.	Popis
D1	Riadiaca jednotka Servotronic -J236- (476)
D2	Relé systému blokovania napájania -J714- (404)
D3	Relé adaptívneho kompresora odpruženia -J403- (373)
D4	Relé zásuviek napájania -J807- (404)
D5	Relé systému klimatizácie -J32- (100) / (370) voliteľná inštalácia
D6	Relé ventilátora čerstvého vzduchu, 2. rýchlosť -J486- (404), len manuálny systém klimatizácie
D7	Relé vyhrievaného zadného okna -J9- (53)
D8	Relé cirkulačnej pumpy -J160- (404), len VR6 s pomocným ohrievačom
D9	Relé aktivácie alternátora -J442- (53)
E1	Relé izolácie solárnych panelov -J309- (79)
E2	Relé zvyškového tepla -J708- (404)
E3	Relé vyhrievaného ľavého zadného okna -J410- (53)
E 4	Relé napätia napájania 2 -J710- (432), len V10 TDI
E5	Relé vyhrievaného pravého zadného okna -J411- (53)
E6	Relé systému ostrekovania svetlometov -J39- (53)

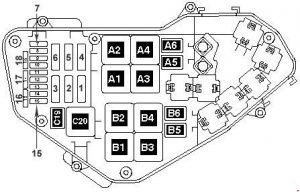

Relé motorového priestoru a poistkovej skrinky (motor TDI 2,5 l (R5))

Číslo	Amperi [A]	Popis
1	60	J293 – Riadiaca jednotka ventilátora chladiča
2	30	J671 – Ovládač ventilátora kúrenia 2 1)
3	–	Nebolo pridelené
4	–	Nebolo pridelené
5	–	Nebolo pridelené
6	–	Nebolo pridelené
7	–	Nebolo pridelené
8	–	Nebolo pridelené
9	30	J623 – Riadiaca jednotka motora
10	10	G65 – Senzor vysokého tlaku J17 – Relé čerpadla paliva J255 – Ovládač Climatronic J293 – Ovládač ventilátora chladiča J301 – Ovládač klimatizácie J445 – Relé čerpadla chladenia paliva J496 – Dodatočné relé čerpadla chladiacej kvapaliny J671 – Ovládač ventilátora chladiča 2 N75 – Elektromagnetický ventil na reguláciu tlaku turba N79 – Ohrievač ventilátora odvodu vzduchu z bloku N280 – Elektromagnetický ventil na reguláciu kompresora klimatizácie N345 – Elektromagnetický ventil na prepínanie chladiča recirkulácie výfukových plynov
11	–	Nebolo pridelené
12	10	J179 – Automatická riadiaca jednotka osvetlenia J496 – Dodatočné relé čerpadla chladiacej kvapaliny
13	25	G6 – Tlakové čerpadlo systému napájania G23 – Čerpadlo paliva J17 – Relé čerpadla paliva J445 – Relé čerpadla chladenia paliva J715 – Relé tlaku okruhu nádrže V166 – Čerpadlo chladenia paliva
14	–	Nebolo pridelené
15	–	Nebolo pridelené
16	–	Nebolo pridelené
17	10	G39 – Lambda sonda Z19 – Ohrievač s lambda sondou

18	–	Nepriradené
Relé
A1	Nepriradené
A2	Relé napájania terminálu 30 -J317- (109)
A3	Automatická riadiaca jednotka doby osvetlenia -J179- (475)
A4	Relé čerpadla paliva -J17- (53)
A5	Dodatočné relé čerpadla chladiacej kvapaliny -J496- (404)
A6	Relé čerpadla chladiaceho paliva -J445- (404)
B1	Nepriradené
B2	Nepriradené
B3	Nepriradené
B3	Nepriradené
B4	Nepriradené
B5	Nepriradené
B6	Nepriradené
C19	Relé tlaku v obvode nádrže -J715- (404) (Iba pomocné vykurovanie chladiacej kvapaliny)
C20	Relé napájania terminálu 50 -J682- (433)
1) Iba modely pre tropické klimatické zóny a modely s ťahovým zariadením

Relé motorového priestoru a poistkovej skrinky (motor TDI 5,0 l (V10))

Číslo	Amperi [A]	Popis
1	60	J293 – Riadiaca jednotka ventilátora chladiča
2	60 1) 30	J671 – Riadiaca jednotka ventilátora chladiča 2 V177 – Ventilátor chladiča 2
3	–	Nebolo pridelené
4	–	Nebolo pridelené
5	–	Nebolo pridelené
6	60	J701 – Relé napätia napájania 1
7	10	J708 – Relé zostatkového tepla J496 – Relé čerpadla chladiva J445 – Relé čerpadla chladenia paliva V166 – Čerpadlo chladenia paliva
8	30	J624 – Riadiaca jednotka motora 2
9	30	J623 – Riadiaca jednotka motora
10	10	G65 – Senzor vysokého tlaku J17 – Relé čerpadla paliva J293 – Kontrolér ventilátora chladiča J671 – Kontrolér ventilátora chladiča 2 N345 – Elektromagnetický ventil prepínania chladiča výfukových plynov s recirkuláciou N381 – Elektromagnetický ventil prepínania chladiča výfukových plynov s recirkuláciou 2 V336 – Čerpadlo dávkovania pre vstrekovanie filtra pevných častíc pre valec 1 2) V337 – Čerpadlo dávkovania pre vstrekovanie filtra pevných častíc pre valec 2 2)
11	15	F265 – Termostat systému chladenia riadený mapou J255 – Riadiaca jednotka Climatronic J724 – Kontrolér turbodúchadla 1 J725 – Kontrolér turbodúchadla 2 N280 – Elektromagnetický ventil regulácie kompresora klimatizácie V135 – Čerpadlo prísady pre filter pevných častíc 2) V157 – Motor ventilu sania V275 – Motor ventilu sania 2 V400 – Čerpadlo chladenia paliva s recirkuláciou výfukových plynov 3)
12	5	J179 – Automatická riadiaca jednotka osvetlenia J445 – Relé čerpadla chladenia paliva J496 – Dodatočné relé čerpadla chladiva J703 – Riadiaca jednotka osvetlenia 2
13	25 3) 30	G6 – Čerpadlo tlaku systému napájania G23 – Čerpadlo paliva J17 – Relé čerpadla paliva J715 – Relé tlaku v obvode nádrže 3)
14	15	G698 – Jednotka analýzy pre reduktor úrovne 3) N473 – Elektromagnetický ventil distribúcie reduktora 3) V437 – Čerpadlo reduktora 3) Z103 – Ohrievač čerpadla reduktora 3)
15	10	J317 – Terminál 30 relé napätia napájania J623 – Riadiaca jednotka motora 3)
16	30	J891 – Riadiaca jednotka ohrievača reduktora
17	20 15 1)	J583 – Riadiaca jednotka senzora NOx 3) J881 – Riadiaca jednotka senzora NOx 2 3) G39 – Lambda sonda Z19 – Ohrievač s lambda sondou

18	–	Nepriradené
Relé
A1	Nepriradené
A2	Relé napájania terminálu 30 -J317- (219)
A3	Jednotka automatického ovládania osvetlenia -J179- (475) / (639) / (647) voliteľná inštalácia
A4	Relé palivovej pumpy -J17- (53)
A5	Dodatočné relé pumpy chladiacej kvapaliny -J496- (404) / (449) voliteľná inštalácia
A6	Relé pumpy na chladenie paliva -J445- (404) / (449) voliteľná inštalácia
B1	Nepriradené
B2	Relé palivovej pumpy -J17- (53)
B3	Nepriradené
B3	Nepriradené
B4	Nepriradené
B5	Nepriradené
B6	Nepriradené
C19	Relé tlaku v okruhu nádrže -J715- (404) (Iba pomocné ohrievač chladiacej kvapaliny)
C20	Relé napájania terminálu 50 -J682- (433)
1) Závisí od vybavenia 2) Do mája 2007 3) Iba modely s kódom motora CATA

O Volkswagen Touareg (2005-2010)

Volkswagen Touareg, vyrábaný v rokoch 2005 až 2010, je luxusné SUV, ktoré kombinuje robustnosť s eleganciou. Tento model je známy svojou všestrannosťou a schopnosťou zvládať rôzne terény, čo ho robí ideálnym pre vodičov, ktorí hľadajú spoľahlivosť a komfort. Touareg ponúka širokú škálu motorových možností, vrátane benzínových a dieselových motorov, ktoré poskytujú rôzne úrovne výkonu a efektivity. V interiéri nájdeme kvalitné materiály a moderné technológie, ktoré zvyšujú pohodlie a bezpečnosť cestujúcich. Tento model sa stal obľúbeným medzi tými, ktorí hľadajú kombináciu luxusu a praktickosti.

Schéma poistkovej skrinky Volkswagen Touareg

Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Touareg, ktorá je dôležitá pre údržbu a opravy vozidla. V tomto modeli sú poistkové skrinky typicky umiestnené pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej konfigurácii a funkciách.
