Volkswagen Passat B4 (1993-1997) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Passat B4 (1993–1997), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Volkswagen Passat B4 (1993-1997) – schéma panelu poistiek

Rok výroby: 1993, 1994, 1995, 1996, 1997.

Poistka zapaľovača cigariet (zásuvka napájania) v Volkswagen Passat B4 (1993-1997) je poistka 21 v paneli poistiek motorového priestoru.

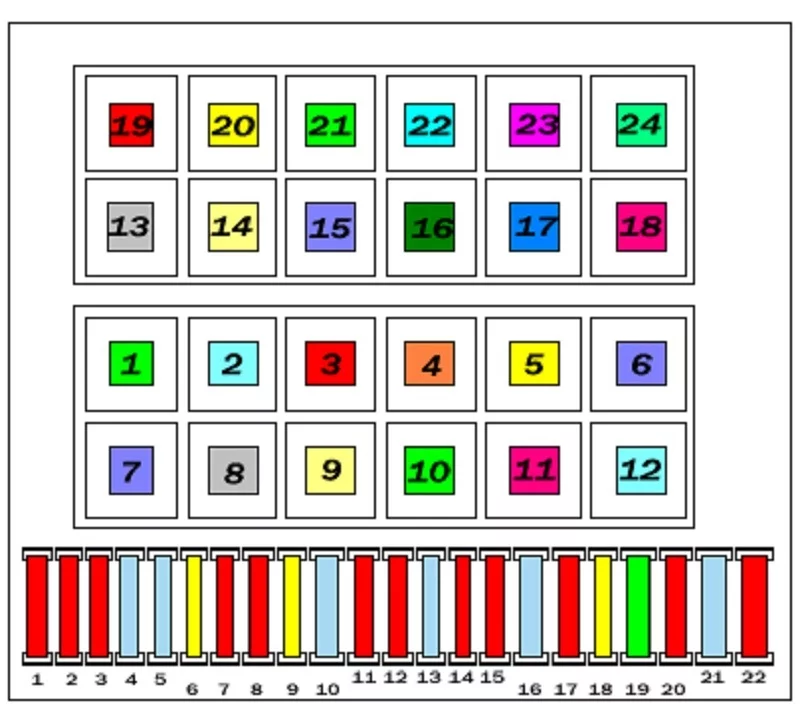

Panel poistiek

Číslo	Amp [A]	Popis
1	10	Svetlomet, svetlo s tlmeným svetlom, ľavé
2	10	Svetlomet, svetlo s tlmeným svetlom, pravé
3	10	Osvetlenie prístrojovej dosky; Osvetlenie evidenčného čísla.
4	15	Intermitentné zadné okno (kombík)
5	15	Stierač; Umývač predného okna
6	20	Ventilátor čerstvého vzduchu
7	10	Bočné smerovky a zadné svetlá – pravé
8	10	Bočné smerovky a zadné svetlá – ľavé
9	20	Odvlhčovač zadného okna
10	15	Hmlové svetlá
11	10	Svetlomet s diaľkovým svetlom, ľavý
12	10	Svetlomet s diaľkovým svetlom, pravý
13	10	Klaksón
14	10	Havarijné svetlá; Vyhrievané trysky pre umývač predného okna
15	10	Zdržanie deaktivácie paliva; Čerpadlo paliva po prevádzke.
16	15	Osvetlenie prístrojovej dosky, Osvetlenie odkladacej schránky
17	10	Havarijné svetlá
18	20	Čerpadlo paliva; Ohrievač lambda sondy.
19	30	Ventilátor chladiča; Relé klimatizácie.
20	10	Brzdové svetlá
21	15	Vnútorné osvetlenie; Zapaľovač cigariet; Digitálny hodinový stroj.
22	10	Rádio
Poloha relé na paneli poistky/relé
1	Relé klimatizácie (13)

2	Intermitentné zadné okno (station wagon) (72)
3	Nepoužíva sa
4	Relé zníženia zaťaženia (18)
5	Kontrolór nízkej úrovne chladiacej kvapaliny (43)
6	Relé núdzových svetiel (21)
7	Nepoužíva sa
8	Relé stierača/intermitentný stierač (19)
9	Jednotka riadenia systému varovania bezpečnostný pás – Kanada (4)
10	Nepoužíva sa
11	Relé klaksónu (53)
12	Relé palivového čerpadla (67)
Relé oddelené nad panelom poistky/relé
13	Poistka svetla rezervy (autotrans.)
14	Ventilátor chladiča po štartovaní riadiacej jednotky (31)
15	Relé hydraulického čerpadla ABS (78)
16	Relé ABS (79)
17	Nepoužíva sa
18	Nepoužíva sa
19	Relé klimatizácie (56)
20	Blokovanie štartovania; Relé svetla cúvania (150).
21	Poistka hydraulického čerpadla ABS; Spínač elektrického okna.
22	Poistka ventilov ABS
23	Poistka tempomatu; Poistka automatického systému bezpečnostných pásov.
24	Nepoužíva sa
* Čísla v zátvorkách označujú kontrolné číslo výroby vytlačené na tele relé.

O Volkswagen Passat B4 (1993-1997)

Volkswagen Passat B4, vyrábaný v rokoch 1993 až 1997, je obľúbeným modelom strednej triedy, ktorý ponúka spoľahlivosť a komfort. Tento model bol k dispozícii v rôznych variantoch karosérie, vrátane sedanu a kombi, a bol známy svojou priestrannosťou a kvalitným spracovaním interiéru. Passat B4 bol vybavený rôznymi motormi, vrátane benzínových a dieselových variantov, čo umožňovalo zákazníkom vybrať si podľa svojich preferencií a potrieb. Medzi najčastejšie motory patrili 1.6 a 2.0 litrové benzínové motory, ako aj 1.9 litrový dieselový motor TDI, ktorý bol známy svojou úspornosťou a dlhou životnosťou.

Schéma poistkovej skrinky Volkswagen Passat B4

Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Passat B4, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza v priestore pod palubnou doskou alebo v motorovom priestore. Na tejto stránke nájdete diagramy, ktoré zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Schéma poistkovej skrinky vám pomôže identifikovať správne poistky a zabezpečiť, že váš Passat B4 bude fungovať bez problémov.
