Volkswagen Passat B3 (1988-1993) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Passat B3 (1988–1993), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Volkswagen Passat B3 (1988-1993) – schéma poistkovej skrinky

Rok výroby: 1988, 1989, 1990, 1991, 1992, 1993.

Poistka zapaľovača cigariet (zásuvka napájania) v Volkswagen Passat B3 (1988-1993) je poistka 30 v poistkovej skrinke motorového priestoru.

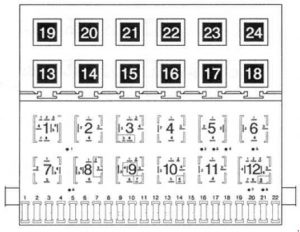

Poistková skrinka

* Čísla v zátvorkách označujú číslo kontrolného výrobného procesu vytlačené na kryte relé.

Číslo	Amp [A]	Popis
1	10	Svetlomet, svetlo s tlmeným svetlom – ľavé
2	10	Svetlomet, svetlo s tlmeným svetlom – pravé
3	10	Osvetlenie prístrojovej dosky; Osvetlenie evidenčnej značky.
4	15	Tretie svetlo brzdy (kombík)
5	15	Stierač/zavlažovač predného skla
6	20	Ventilátor čerstvého vzduchu
7	10	Bočné smerovky a zadné svetlá – pravé
8	10	Bočné smerovky a zadné svetlá – ľavé
9	20	Odvlhčovač zadného okna
10	15	Svetlomety s hmlovými svetlami
11	10	Svetlomet s diaľkovým svetlom ľavý
12	10	Svetlomet s diaľkovým svetlom pravý
13	10	Klaksón
14	10	Havarijné svetlá; Vyhrievané trysky pre stierač predného skla.
15	10	Odznačenie deaktivácie paliva; Čerpadlo paliva v neutráli.
16	15	Osvetlenie prístrojového panela; Osvetlenie odkladacej schránky.
17	10	Havarijné svetlá
18	20	Čerpadlo paliva, ohrievač lambda sondy
19	30	Ventilátor chladiča; Relé klimatizácie.
20	10	Brzdové svetlá
21	15	Vnútorné osvetlenie; Zapaľovač cigariet; Digitálny hodinový strojček.
22	10	Rádio
Poloha relé na panely poistiek/relé

1	Relé klimatizácie (13)
2	Stierač zadného okna (kombík) (72)
3	Nepoužíva sa
4	Relé zníženia zaťaženia (18)
5	Kontrolór hladiny chladiacej kvapaliny (43)
6	Relé núdzových svetiel (21)
7	Nepoužíva sa
8	Relé stierača/stierač s intervalom (19)
9	Jednotka riadenia systému upozornenia na bezpečnostný pás (4)
10	Nepoužíva sa
11	Relé klaksónu (53)
12	Relé čerpadla paliva (67)
Oddelené relé nad panelom poistiek/relé
13	Poistka svetla rezervy (autotrans.)
14	Ventilátor chladiča po štartovaní riadiaca jednotka (31)
15	Relé hydraulického čerpadla ABS (78)
16	Relé ABS (79)
17	Nepoužíva sa
18	Nepoužíva sa
19	Relé klimatizácie (56)
20	Blokovanie štartovania / relé svetla cúvania (150)
21	Poistka hydraulického čerpadla ABS; Spínač elektrického okna.
22	Poistka ventilov ABS
23	Poistka tempomatu; Poistka automatického bezpečnostného pásu.
24	Nepoužíva sa

O Volkswagen Passat B3 (1988-1993)

Volkswagen Passat B3, vyrábaný v rokoch 1988 až 1993, predstavuje tretiu generáciu tohto populárneho modelu. Tento automobil sa vyznačuje moderným dizajnom a pokročilou technológiou pre svoju dobu. Passat B3 bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, čo umožňovalo zákazníkom vybrať si podľa svojich preferencií a potrieb. Medzi najčastejšie motory patrili 1.8 a 2.0 litrové benzínové varianty, ako aj 1.9 litrový diesel. Vďaka svojej spoľahlivosti a komfortu sa Passat B3 stal obľúbeným vozidlom pre rodiny aj jednotlivcov.

Schéma poistkovej skrinky Volkswagen Passat B3

Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Passat B3, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza pod prístrojovou doskou na strane vodiča alebo v motorovom priestore. Schémy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
