Volkswagen Jetta VI (2011-2017) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Jetta VI (2011–2017), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.
Volkswagen Jetta 6 – schéma poistkovej skrinky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Volkswagen Jetta je poistka F30 v poistkovej skrinke v priestore pre cestujúcich.

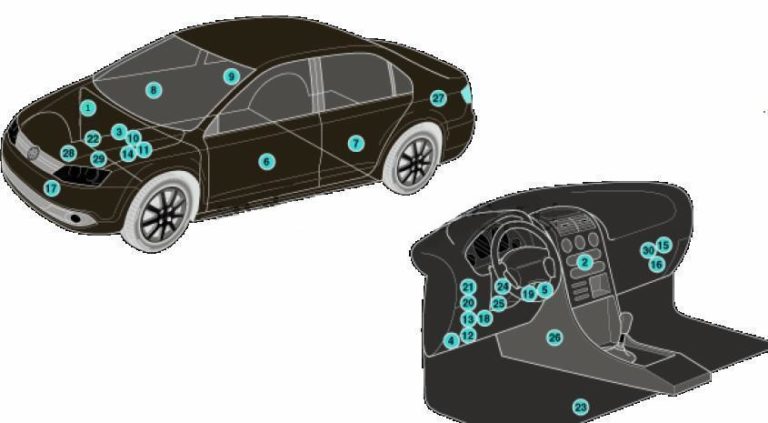

Poloha jednotiek riadenia
Popis
| 1 | Elektronická riadiaca jednotka ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Elektronická riadiaca jednotka klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Batéria | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Diagnostický konektor (DLC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Diagnostická jednotka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Ovládač dverí vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Elektrický ovládač ľavých zadných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Elektrická riadiaca jednotka dverí pasažiera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Elektrická riadiaca jednotka pravých zadných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Modul elektronickej kontroly motora (ECM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Poistková skrinka / relé, motorový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Poistková skrinka / relé, prístrojová doska 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Poistková skrinka / relé, prístrojová doska 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Riadiaca skrinka sviečok – pod poistkou motora / skrinka relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Riadiaca jednotka orientácie svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Odpor motora ventilátora kúrenia – vedľa motora ventilátora kúrenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Modul riadenia spínača zapaľovania (vybrané modely) – v poistkovej skrinke / relé na prístrojovej doske 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Diaľkové ovládanie pre centrálne zamykanie a štartovanie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Multifunkčná riadiaca jednotka – funkcie: systém proti krádeži, centrálne zamykanie, systém nabíjania, riadiace jednotky funkcií dverí, elektrická kontrola zaťaženia, vonkajšie svetlá, svetlá pre nohy, otvárač viečka nádrže na palivo, čerpadlo paliva, vyhrievanie spätných zrkadiel, odmrazovač zadného okna, klaksón, imobilizér, smerovky / výstražné svetlá, osvetlenie prístrojovej dosky, vnútorné osvetlenie, diaľkové ovládanie pre centrálne zamykanie a štartovanie motora, senzor dažďa / slnečného svetla, brzdové svetlá, stierač / umývač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Jednotka riadenia parkovacieho systému | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Kontrolér asistencie riadenia – na stĺpiku riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Kontrolér vyhrievania sedadla – pod sedadlom vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Jednotka riadenia elektroniky stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Jednotka riadenia zámku stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Jednotka riadenia elektroniky SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Jednotka riadenia elektrického vybavenia prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Modul riadenia elektronickej prevodovky (TCM) (prevodovka DSG) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Modul riadenia elektronickej prevodovky (TCM) – s automatickou prevodovkou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Blok stabilizátora napätia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Priestor pre cestujúcich

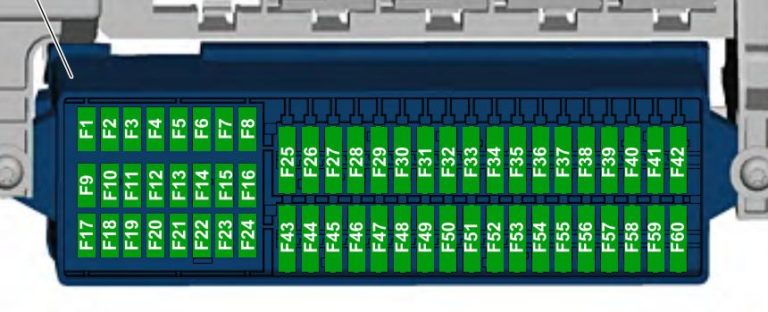

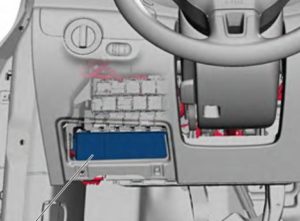

Poistková skrinka
Nachádza sa pod volantom vľavo.
Popis
Typ 1
| F1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (5A) Zámok stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | (10A) Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | (10A) Multifunkčný modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | (5A) Relé hmlových svetiel (len AW0);
Stmívače spínačov a prístrojovej dosky (len AW0); Osvetlenie evidenčného čísla; Riadiaca jednotka napájania palubného systému (len AW1). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | (7,5 A) Spínač čerpadla ostrekovača čelného skla a svetlometov;
Čerpadlo ostrekovača. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | (5A) Systém SRS;
Airbag. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | (10A) Spínač pravého stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | (5A) Elektrochromatické zrkadlo;
Senzor svetla; Kontrolór parkovacej asistencie; Senzor znečistenia vzduchu; Senzor vysokého tlaku; Kontrolór klimatizácie Climatronic; Senzor tlaku pneumatík; Spínač svetiel cúvania; Odpor ohrevu trysky ľavého ostrekovača; Odpor ohrevu trysky pravého ostrekovača. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | (10A) Spínač ľavého stĺpika riadenia;
Riadiaca jednotka ABS; Spínač svetiel; Riadiaca jednotka čerpadla paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | (10A) Stmívače spínačov a prístrojovej dosky;
Kontrola orientácie svetlometov; Pomocné relé ohrievača; Meradlo hmotnosti vzduchu; Odpor ohrevu ventilácie podvozku; Ľavý svetlomet; Motor kontroly vyrovnávania ľavého svetlometu; Pravý svetlomet; Motor kontroly orientácie pravého svetlometu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | (10A) Riadenie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | (15A) Ľavý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | (15A) Pravý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | (10A) Kontrolór automatickej prevodovky;
Kontrolór senzora páky prevodovky; Spínač Tiptronic; Kontrolór klimatizačného systému; Spínač zapaľovania a štartovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | (10A) Spínač zapaľovania a štartovania;
Poistková skrinka prevodníka; Klaksón proti krádeži; Interný senzor; Relé sirény alarmu; Relé dvojtonového klaksónu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | (10A) Riadiaca jednotka napájania palubného systému;
Spínač svetla; Senzor dažďa a svetla; Senzor magnetického poľa pre kompas. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | (10A) Riadiaca jednotka napájania palubného systému;
Riadiaca jednotka adaptívneho osvetlenia a kontroly orientácie svetlometov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | (15A) Prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | (15A) Čerpadlo podtlaku posilňovača bŕzd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | (40A) Ohrievač chladiacej kvapaliny;
Relé pomocného ohrievača. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | (1A) Multifunkčný modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | (20A) Zásuvka zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | (30A) Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | (30A) Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | (40A) Spínač režimu kúrenia a prevádzkového režimu;
Relé ventilátora čerstvého vzduchu; Riadiaca jednotka klimatizácie; Spínač ventilátora čerstvého vzduchu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | (15A) Ľavý svetlomet;
Riadiaca jednotka prístrojovej dosky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | (10A) Riadiaca jednotka stĺpika riadenia;
Riadiaca jednotka prístrojovej dosky; Spínač klaksónu; Diagnostické rozhranie dátovej zbernice. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | (25A) Multifunkčný modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | (15A) Ľavý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | (15A) Pravý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | (15A) Svetlá polohy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | (15A) Riadiaci modul prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | (15A) Riadiaci modul prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | (20A) Riadiaci modul prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | (30A) Riadiaci modul dverí pre cestujúcich | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | (25A) Vyhrievané relé zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | (25A) Kontrolér dverí vodiča;
Kontrolér predných dverí pasažiera. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | (25A) Kontrolér ľavých zadných dverí;
Kontrolér pravých zadných dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | (15A) Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | (20A) Multifunkčný modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | (40A) Klimatizácia/radiátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | (30A) Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | (20A) Otvárateľná strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | (20A) Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | (15A) Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | (15A) Zadné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F55 | (20A) Spínač svetla;
Spínač ľavého stĺpika riadenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F56 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | (15A) Audio systém;
Navigačný systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F58 | (1A / 30A) Telefón vysielač-prijímač;
Inverter s zásuvkou, 12V – 230V. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F59 | (30A) Výstupný zosilňovač audio systému | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F60 | (30A) Kúrenie chladiacej kvapaliny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Typ 2
| F1 | (10A) Rezistor vykurovania prúdu stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (5A / 7,5A) Zámok stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | (10A) Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | (2A/10A) Prijímač/vysielač telefónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | (7,5A) Zadné ľavé hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | (10A) Multifunkčný modul;
Parkovacia kamera. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | (5A) Relé hmlových svetiel;
Stmievače spínača a prístrojovej dosky; Žiarovka evidenčného čísla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | (7,5 A) Spínač čerpadla stierača predného skla a svetiel;
Čerpadlo stierača. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | (5A) Modul riadenia airbagu;
(15A) Modul riadenia rozpoznávania obsadenosti sedadla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | (10A) Spínač pravého stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | (10A) Ľavý svetlomet, (výbojkový svetlomet) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | (10A) Pravý svetlomet, (výbojkový svetlomet) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | (5A) Elektrochromatické zrkadlo;
Senzor svetla; Kontrolér parkovacej asistencie; Senzor znečistenia vzduchu; Senzor vysokého tlaku; Kontrolér klimatizácie; Tlačidlo monitorovania tlaku pneumatík; Tlačidlo deaktivácie ASR a ESP; Spínač svetiel cúvania; Spínač start-stop; Rezistor vykurovania pre ľavú trysku stierača; Rezistor vykurovania pre pravú trysku stierača; Spínač nastavenia zrkadiel; Tlačidlo vykurovania vonkajších zrkadiel; Kontrolér adaptívneho osvetlenia a kontroly orientácie svetlometov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | (10A) Spínač ľavého stĺpika riadenia;
Kontrolér ABS; Kontrolér čerpadla paliva; Kontrolér detekcie prívesu; Stabilizátor napätia; Inverter s zásuvkou, 12 V – 230 V; Diagnostické rozhranie dátového autobusu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | (10A) Konektor, 16 pólov, (diagnostický konektor);
Stmievače spínača a prístrojovej dosky; Nastavenie orientácie svetlometov; Relé ventilátora čerstvého vzduchu; Merací prístroj hmotnosti vzduchu; Rezistor vykurovania ventilácie podvozku; Jednotka riadenia tlmenia vibrácií; Ľavý svetlomet; Orientácia ľavého svetlometu ovládací aktor; Pravý hlavný svetlomet; Ovládací aktor orientácie pravého svetlometu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | (10A) Relé pomocného čerpadla chladiacej kvapaliny;
Čerpadlo paliva; Kľúč motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | (10A) Antivírusový systém a jeho relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | (15A) Ľavý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | (15A) Pravý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | (10A) Spínač zapaľovania a štartovania;
Spínač Tiptronic; Kontrolér automatickej prevodovky; Kontrolér senzora páky prevodovky; Kontrolér Climatronic; Prijímač rádia ohrievača pomocnej vody. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | (15A / 20A) Jednotka riadenia napájania palubného systému;
Relé dvojtonového klaksónu; Signál vysokého tónu; Signál nízkeho tónu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | (7,5A / 20A) Spínač zapaľovania a štartovania;
Poistková skrinka prevodníka; Vnútorný senzor; Relé sirény alarmu Klaksón alarmu proti krádeži. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | (10A) Jednotka riadenia napájania palubného systému;
Spínač svetla; Senzor dažďa a svetla; Senzor magnetického poľa pre kompas. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | (10A) Modul riadenia pre adaptívne osvetlenie a kontrolu orientácie svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | (15A) Prenos;
Výber automatickej prevodovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | (15A) Vákuové čerpadlo posilňovača bŕzd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | (1A) Špirálový kábel airbagu s posuvným krúžkom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | (40A) Relé pre prevádzku pomocného ohrievača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | (1A) Multifunkčný modul, spínač zapaľovania a štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | (20A) Zásuvka pre zapaľovače cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | (30A) Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | (20A) Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | (40A) Spínač režimu vykurovania a prevádzkového režimu;
Relé ventilátora čerstvého vzduchu; Riadiaca jednotka klimatizácie; Spínač ventilátora čerstvého vzduchu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | (15A) Žiarovka ľavého stretávacieho svetla;
Žiarovka pravého stretávacieho svetla; Riadiaca jednotka prístrojovej dosky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | (10A) Riadiaci modul stĺpika riadenia;
Diagnostické rozhranie dátovej zbernice; Spínač klaksónu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | (25A) Multifunkčný modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | (15A) Ľavý svetlomet, žiarovka pre denné svietenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | (15A) Pravý svetlomet, žiarovka pre denné svietenie vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | (20A) Relé svetiel na polohu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | (15A) Riadiaca jednotka prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | (15A) Riadiaca jednotka prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | (20A) Riadiaca jednotka prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | (30A) Riadiaca jednotka dverí pasažiera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | (30A) Vyhrievané relé zadného okna;
Vyhrievané zadné okno; Riadiaca jednotka napájania palubného systému. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | (30A) Riadiaca jednotka dverí vodiča;
Riadiaca jednotka predných dverí pasažiera. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | (30A) Kontrolér ľavých zadných dverí;
Kontrolér pravých zadných dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | (15A) Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | (20A) Multifunkčný modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | (40A) Ventilátor čerstvého vzduchu;
Riadiaca jednotka Climatronic. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | (30A) Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | (20A) Otvorená strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | (20A) Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | (15A) Spínač nastavenia bedrovej opierky sedadla vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | (15A) Relé hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F55 | (20A) Spínač svetla;
Spínač ľavého stĺpika riadenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F56 | (10A) Elektrický pohon a elektronika riadenia výkonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | (15A/25A) Audio systém, navigačný systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F58 | (30A) Invertor s zásuvkou, 12V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F59 | (15A) Relé deaktivácie ventilátora;
Batéria. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F60 | (30A) Riadiaca jednotka pomocného vykurovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

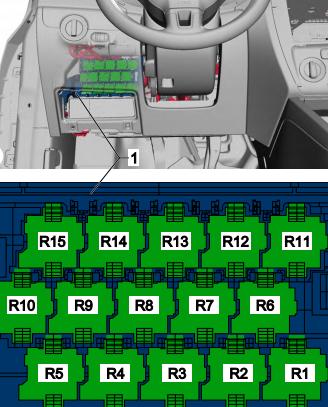

Poistková skrinka
Nachádza sa nad poistkovou skrinkou.
Typ 1
Popis
- Prevodník, E-Box nízky, (AW0)
- Relé ventilátora nasávania
- Relé prevádzky pomocného kúrenia
- Relé čerpadla paliva (FP), relé napájania prvkov motora, relé pomocného čerpadla chladiacej kvapaliny
- Relé svetiel polohy
- Relé ventilátora nasávania
- Terminál 75 relé napájania 1
- Relé signálu s dvoma tónmi, relé stierača svetlometov
- Relé napájania (terminál 50)
- Terminál 15, relé výkonu 2
- Relé vyhrievania zadného okna
- Relé čerpadla paliva 2, relé odolné voči teplu, relé vstrekovača studeného štartovania, relé zaplavenia paliva
- Relé napájania (terminál 50)
- Terminál 15, relé výkonu
- Relé hmlových svetiel
Typ 2
Popis
- R1 – Relé signálu s dvoma tónmi, relé stierača svetlometov
- R2 – relé napájania (terminál 50), relé štartovania 2
- R3 – Relé čerpadla paliva, relé studeného štartovania
- R4 – Relé cirkulačného čerpadla chladiacej kvapaliny, relé čerpadla paliva
- R5 – Terminál 75, relé výkonu 1
- R6 – Relé napájania (terminál 50), relé štartovania
- R7 – Terminál 15, relé výkonu
- R8 – Relé svetiel polohy
- R9 – Terminál 15, relé výkonu 2
- R10 – Terminál 75, relé výkonu 1, zmena kroku
- R11 – Relé hmlových svetiel, relé ventilátora
- R12 – Prevodník

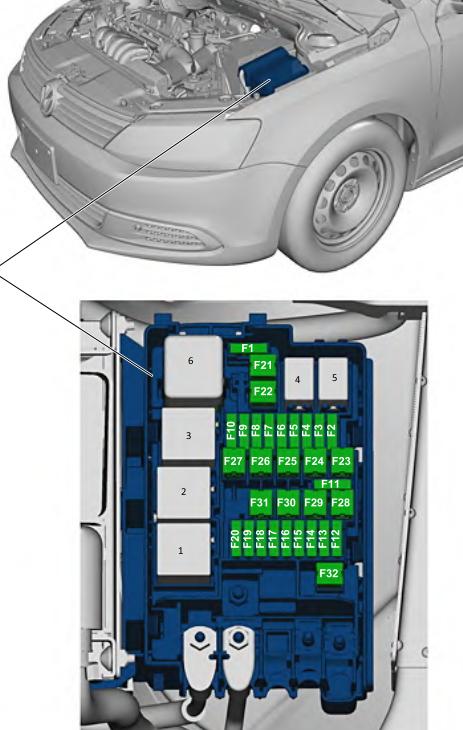

Motorový priestor
Nachádza sa vpravo vedľa batérie a je zakrytý ochranou.
Popis
| F1 | |
| F2 | (10A/15A) Riadenie motora;
Relé výkonu elektroniky motora. |
| F3 | (5A) Motor ventilátora chladenia;
Relé vykurovania. |
| F4 | (5A/10A/15A) Riadenie motora;
Čerpadlo chladiacej kvapaliny; Ohrievač lambda sondy. |
| F5 | (5A/10A/20A) Ohrievač lambda sondy;
Diagnostické čerpadlo napájania; Merací prístroj hmotnosti vzduchu; Vákuové čerpadlo posilňovača bŕzd. |
| F6 | (5A/10A/15A) Diagnostické čerpadlo palivového systému;
Uzatvárací ventil palivovej nádrže; Relé čerpadla sekundárneho vzduchu. |
| F7 | (5A / 20A) Riadenie motora (zapaľovacia cievka);
Regulátor tlaku paliva. |
| F8 | (10A) Riadenie motora (klapka, Wastegate ventil, regulátor tlaku spojky) |
| F9 | (5A/15A) Kontrolér sviečok;
Relé palivového čerpadla. |
| F10 | (5A) Senzor rýchlosti;
Spínač brzdového svetla; Relé asistencie brzdy. |
| F11 | |
| F12 | (5A / 20A) Čerpadlo cirkulácie chladiacej kvapaliny;
Zapaľovacia cievka. |
| F13 | (5A) Čerpadlo vody;
(20A) Relé posilňovača bŕzd. |
| F14 | (5A) Riadenie motora, hlavné relé |
| F15 | (30A) Poistková skrinka regulátora napätia |
| F 16 | (30A) Systém ABS/ESP |
| F17 | (30A) Prenos | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | (20A) Mechatronická jednotka prevodovky DSG | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | (1A) Multifunkčný modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | (30A) Relé stieračov a umývačov skiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | (50A) Čerpadlo vytlačovaného vzduchu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | (40A) Pomocné vykurovanie vzduchu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | (40A) Systém ABS/ESP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | (50A) Modul riadenia prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | (50A) Hlavné obvody zapaľovania, terminál 15 relé výkonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | (60A) Zapaľovacie sviečky;
(40A) Relé čerpadla sekundárneho vzduchu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | (50/60A) Motor ventilátora chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | (40A) Multifunkčný modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | (40A) Multifunkčný modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | (50A) Pomocné obvody | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | (30A) Výstupný zosilňovač audio systému | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | (40A) Vykurovanie chladiacej kvapaliny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Priradenie relé
- Relé čerpadla sekundárneho vzduchu
- Relé čerpadla chladiacej kvapaliny
- Relé napájania vzduchu, relé napájania terminálu 30
- –
- –
- Relé zapaľovacej sviečky

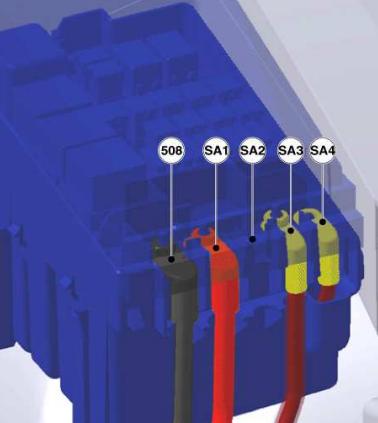

Oddelenie poistiek
Poistky s vysokým výkonom vo forme poistiek s roztavením sa nachádzajú na boku.
Popis
- 508 – závitový spoj (30) na prepínacom bloku
- SA1 – Generátor 200A
- SA2 –
- SA3 – 80A Kontrola
- SA4 – Salón 80A, cl. 30, poistky napájania
O Volkswagen Jetta VI (2011-2017)
Volkswagen Jetta VI, vyrábaný v rokoch 2011 až 2017, je obľúbený model strednej triedy, ktorý ponúka kombináciu štýlu, pohodlia a spoľahlivosti. Tento model je známy svojím elegantným dizajnom a priestranným interiérom, ktorý poskytuje dostatok miesta pre pasažierov aj batožinu. Jetta VI bola dostupná s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré ponúkajú vyvážený pomer výkonu a spotreby paliva. Vďaka svojim jazdným vlastnostiam a moderným technológiám sa Jetta VI stala obľúbenou voľbou medzi vodičmi, ktorí hľadajú spoľahlivé a efektívne vozidlo pre každodenné použitie.
Schéma poistkovej skrinky Volkswagen Jetta VI
Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Jetta VI, ktorá je kľúčová pre identifikáciu a údržbu elektrických komponentov vozidla. V typickom prípade sa poistková skrinka nachádza v interiéri vozidla, zvyčajne pod prístrojovou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je nevyhnutná pre správne fungovanie vozidla a jej správna údržba môže predísť mnohým problémom.
