Volkswagen Golf VI (2008-2013) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Golf VI (2008–2013), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.
Volkswagen Golf 6 – schéma poistky
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013.
Poistka zapaľovača cigariet (zásuvka napájania) vo Volkswagen Golf VI je poistka 42 (20A) v poistkovej skrinke prístrojovej dosky.
Pod kapotou
Poistková skrinka sa nachádza na ľavej strane motorového priestoru.
Je zložená z dvoch častí:
- hlavná skrinka
- skrinka s vysokým výkonom.

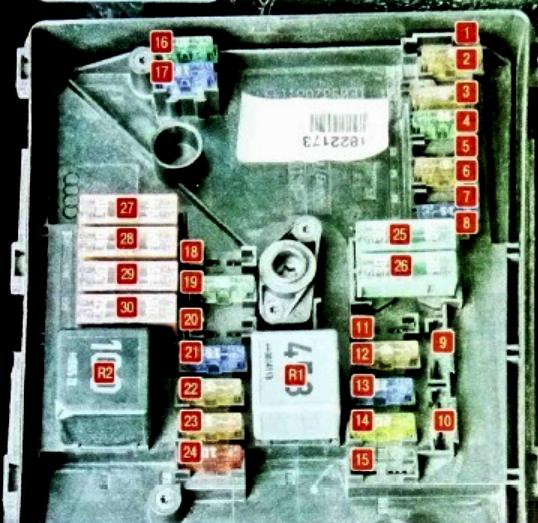

Poistky Golf VI
| Číslo | Amperáže [A] / Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé systému ECU;
Relé ventilátora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé čerpadla ventilátora vzduchu;
Relé riadenia automatickej prevodovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | (30A) Motor stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | (30A) Mechatronická jednotka prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | (20A) Riadiaca jednotka napájania na palube | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | (20A) Modul riadenia ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | (15A) Modul riadenia prevodovky (ECM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | (5A) Prístrojová doska;
Modul riadenia stĺpika riadenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | (40A) Relé napájania triedy 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | (15A) Audio systém, hlavná jednotka;
(25A) Stabilizátor napätia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | (5A) Riadiaca jednotka telefónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | (5A/10A) Elektronická riadiaca jednotka motora;
Relé výkonu Motronic. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | (20A) Riadiaca jednotka pomocného kúrenia;
Relé pomocného kúrenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | (5A) CAN dátová zbernica;
Riadiaca jednotka brány; |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | (15A / 30A) Elektronická riadiaca jednotka motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | (20A) Čerpadlo pomocného napájania, zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | (5A/10A) Relé sviečok;
Relé čerpadla paliva; Lambdová sonda. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | (30A) Svetlá a svetlomety – pravá strana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | (15A) Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | (30A) Audio systém, zosilňovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | (30A) Stierač a umývač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | (10A) Čerpadlo cirkulácie chladiacej kvapaliny;
(20A) Ventil na reguláciu tlaku paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | (10A / 15A) Kúrenie lambdovej sondy;
Motor centrálneho zámku v predných dverách pasažiera; (20A) Čerpadlo podtlaku brzdy. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | (5A) Spínač polohy pedála spojky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | (5A/10A/15A) Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | (10A) Systém riadenia motora (relé čerpadla, vstrekovače, atď.) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | (40A) Riadiaca jednotka ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | (30A) Žiarovky a svetlomety – ľavá strana;
Riadiaca jednotka napájania na palube. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | (40/50A) Riadiaca jednotka sviečok;
Motor čerpadla sekundárneho vzduchu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | (30A) Terminál 15 relé napájania 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | (50A) Tepelná poistka 1 pre nastavenie sedadla vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | (50A) Kontakt relé vypúšťania X | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáž [A] / Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé systému ECU;
Relé ventilátora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé čerpadla ventilátora vzduchu;
Relé riadenia automatickej prevodovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | (30A) Motor stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | (30A) Mechatronická jednotka prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | (20A) Riadiaca jednotka napájania na palube | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | (20A) Modul riadenia ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | (15A) Modul riadenia prevodovky (ECM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | (5A) Prístrojová doska;
Modul riadenia stĺpika riadenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | (40A) Relé napájania triedy 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | (15A) Audio systém, hlavná jednotka;
(25A) Stabilizátor napätia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | (5A) Riadiaca jednotka telefónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | (5A/10A) Elektronická riadiaca jednotka motora;
Relé výkonu Motronic. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | (20A) Riadiaca jednotka pomocného kúrenia;
Relé pomocného kúrenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | (5A) CAN dátová zbernica;
Riadiaca jednotka brány; |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | (15A / 30A) Elektronická riadiaca jednotka motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | (20A) Čerpadlo pomocného napájania, zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | (5A/10A) Relé sviečok;
Relé čerpadla paliva; Lambdová sonda. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | (30A) Svetlá a svetlomety – pravá strana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | (15A) Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | (30A) Audio systém, zosilňovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | (30A) Stierač a umývač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | (10A) Čerpadlo cirkulácie chladiacej kvapaliny;
(20A) Ventil na reguláciu tlaku paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | (10A / 15A) Kúrenie lambdovej sondy;
Motor centrálneho zámku v predných dverách pre cestujúcich; (20A) Čerpadlo podtlaku brzdy. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | (5A) Spínač polohy pedála spojky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | (5A/10A/15A) Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | (10A) Systém riadenia motora (relé čerpadla, vstrekovače, atď.) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | (40A) Riadiaca jednotka ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | (30A) Žiarovky a svetlomety – ľavá strana;
Riadiaca jednotka napájania na palube. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | (40/50A) Riadiaca jednotka sviečok;
Motor čerpadla sekundárneho vzduchu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | (30A) Terminál 15 relé napájania 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | (50A) Tepelná poistka 1 pre nastavenie sedadla vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | (50A) Kontakt relé výfuku X | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

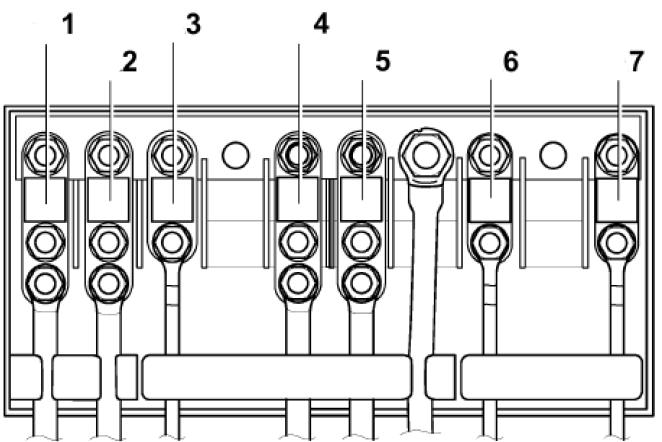

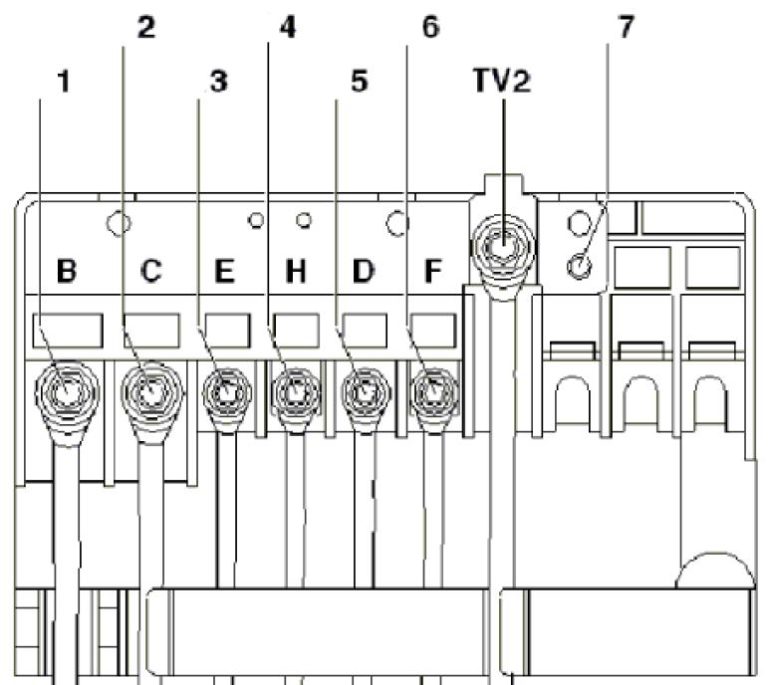

Schéma poistkovej skrinky s vysokým výkonom
Typ 2
| Typ 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 150A / 200A – Generátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 80A – Riadiaca jednotka asistencie riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 50A – Ventilátor chladiča a jeho riadiaca jednotka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 80A – Relé vykurovania alebo Doplnkové vybavenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 80A – Terminál 30, poistková skrinka v priestore pre cestujúcich | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 40A – Relé nízkopodnikového vykurovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30/40 / 50A – Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Typ 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 150A / 200A – Generátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 80A – Asistencia riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 50A – Ventilátor chladiča a jeho riadiaca jednotka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 80A – Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 80A – Terminál 30, poistková skrinka v priestore pre cestujúcich | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

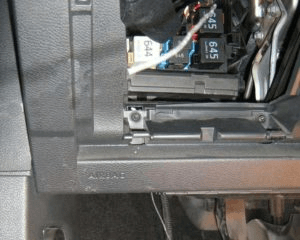

V motorovom priestore
Nachádza sa na konci prístrojovej dosky na strane vodiča, vľavo.
| Nr | Amperáže [A] / Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | (10A) Konektor DLC;
Riadiaca jednotka motora; Relé prevádzky pomocného vykurovania; Stmievač spínačov a prístrojovej dosky; Nastavenie uhla svetlometov; Jednotka adaptívneho tempomatu; Spínač brzdových svetiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (5A) ABS;
ESP; Riadiaca jednotka prístrojovej dosky; Riadiaca jednotka motora; Relé štartovacieho motora; Riadiaca jednotka asistencie riadenia; Riadiaca jednotka detekcie prívesu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | (5A) Riadiaci modul airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | (5A) Senzor úrovne a teploty oleja;
Senzor vysokého tlaku; Senzor úrovne a teploty motorového oleja; Tlačidlo deaktivácie ASR a ESP; Tlačidlo indikátora tlaku pneumatík; Riadiaca jednotka airbagu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | (10A) Riadiaci modul ľavého svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | (10A) Riadiaci modul pravého svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | (10A) Riadiaci modul dverí (šofér);
Riadiaci modul dverí (cestujúci); Centrálna zámka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | (10A) Diagnostická zásuvka;
Spínač svetla; Senzor dažďa a svetla; Spínač hmlových svetlometov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | (10A) Spínač brzdových svetiel (senzor polohy brzdového pedálu);
Kontrolér automatickej prevodovky; Kontrolér Climatronic. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | (20A) Tlačidlo odomknutia rukoväte dverí/zadného veka;
Riadiaca jednotka napájania na palube; Centrálna zámka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | (10A) Kamera na cúvanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | (5/10A) Audio systém;
Senzor náklonu; Siréna alarmu; Relé signálu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | (5A) Zariadenie na zaznamenávanie porúch;
Riadiaca jednotka obmedzovača rýchlosti motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | (20A) Riadiaci modul autorizácie vstupu a štartovania;
Stabilizátor napätia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | (10A) Elektronický riadiaci modul zámku stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | (40A) Ventilátor vykurovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | (30A) Elektrické okná;
Riadiaci modul dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | (20A) Riadiaca jednotka napájania na palube | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | (25A) Multifunkčný riadiaci modul (vykurovanie zadného okna, riadiaca jednotka klimatizácie, vykurovanie a spínač výberu režimu prevádzky) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | (30A) Riadiaci modul zadných dverí a ovládania okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | (15A) Riadenie motora (čerpadlo paliva) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | (15A) Stabilizátor napätia, hlavná jednotka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | (20A) Riadiaci modul automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | (20A) Čerpadlo podtlaku brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | (30A) Invertor s zásuvkou, 12 V – 230 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | (25A) Otváracia strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | (15A) Elektrické sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | (10A) Elektronický riadiaci modul tlmenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | (20A) Umývač svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | (30A) Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | (20A) Relé klaksónu, alarm proti krádeži;
Centrálna riadiaca jednotka systému komfortu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | (40A) Vykurovanie/klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | (15A) Motor na čistenie skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | (20A) Zapaľovač cigariet;
Pri 12V. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | (15A) Riadiaci modul prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | (20A) Riadiaci modul prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | (15A) Riadiaci modul prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | (5A) Riadiaci modul prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | (5A) Riadiaca jednotka elektroniky mobilného telefónu;
Stabilizátor napätia; Senzor magnetického poľa pre kompas. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáže [A] / Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | (10A) Konektor DLC;
Riadiaca jednotka motora; Relé prevádzky pomocného vykurovania; Stmívač spínačov a prístrojovej dosky; Nastavenie uhla svetlometov; Jednotka adaptívneho tempomatu; Spínač brzdových svetiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (5A) ABS;
ESP; Riadiaca jednotka prístrojovej dosky; Riadiaca jednotka motora; Relé štartovacieho motora; Riadiaca jednotka asistencie riadenia; Riadiaca jednotka detekcie prívesu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | (5A) Riadiaci modul airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | (5A) Senzor úrovne a teploty oleja;
Senzor vysokého tlaku; Senzor úrovne a teploty motorového oleja; Tlačidlo deaktivácie ASR a ESP; Tlačidlo indikátora tlaku pneumatík; Riadiaca jednotka airbagu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | (10A) Riadiaci modul ľavého svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | (10A) Riadiaci modul pravého svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | (10A) Riadiaci modul dverí (vodič);
Riadiaci modul dverí (cestujúci); Centrálna zámka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | (10A) Diagnostická zásuvka;
Spínač svetla; Senzor dažďa a svetla; Spínač hmlových svetlometov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | (10A) Spínač brzdových svetiel (senzor polohy brzdového pedálu);
Kontrolér automatickej prevodovky; Kontrolér Climatronic. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | (20A) Tlačidlo odomknutia rukoväte dverí/zadného veka;
Riadiaca jednotka napájania na palube; Centrálna zámka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | (10A) Kamera na cúvanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | (5/10A) Audio systém;
Senzor náklonu; Siréna alarmu; Relé signálu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | (5A) Záznamník údajov o poruche;
Riadiaca jednotka obmedzovača rýchlosti motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | (20A) Riadiaci modul autorizácie vstupu a štartovania;
Stabilizátor napätia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | (10A) Elektronický riadiaci modul zámku stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | (40A) Ventilátor vykurovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | (30A) Elektrické okná;
Riadiaci modul dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | (20A) Riadiaca jednotka napájania na palube | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | (25A) Multifunkčný riadiaci modul (vykurovanie zadného okna, riadiaca jednotka klimatizácie, vykurovanie a spínač výberu režimu prevádzky) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | (30A) Riadiaci modul zadných dverí a ovládania okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | (15A) Riadenie motora (čerpadlo paliva) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | (15A) Stabilizátor napätia, hlavná jednotka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | (20A) Riadiaci modul automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | (20A) Čerpadlo podtlaku brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | (30A) Invertor s zásuvkou, 12 V – 230 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | (25A) Otváracia strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | (15A) Elektrické sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | (10A) Elektronický riadiaci modul tlmenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | (20A) Umývač svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | (30A) Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | (20A) Relé klaksónu, alarm proti krádeži;
Centrálny riadiaci modul systému komfortu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | (40A) Vykurovanie/klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | (15A) Motor na čistenie skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | (20A) Zapaľovač cigariet;
Pri 12V. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | (15A) Riadiaci modul prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | (20A) Riadiaci modul prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | (15A) Riadiaci modul prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | (5A) Riadiaci modul prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | (5A) Riadiaca jednotka elektroniky mobilného telefónu;
Stabilizátor napätia; Senzor magnetického poľa pre kompas. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka
Nachádza sa priamo pod prístrojovou doskou.

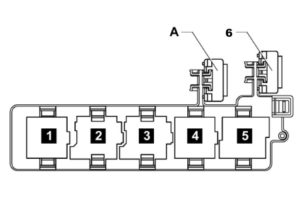

Schéma a bloky relé
1 – Terminál + relé štartovania
2 – Relé akustického signálu
3 – Relé stieračov svetlometov
4 – Relé odvodu obvodu napájania
5 – Relé elektrického vyhrievania skiel
6 – alebo A – 30 A Poistka termická 1 pre nastavenie polohy sedadla vodiča
O Volkswagen Golf VI (2008-2013)
Volkswagen Golf VI, vyrábaný v rokoch 2008 až 2013, je obľúbený kompaktný automobil, ktorý si získal uznanie pre svoju spoľahlivosť a všestrannosť. Tento model ponúka elegantný dizajn a kvalitné spracovanie, ktoré sú typické pre značku Volkswagen. Golf VI bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, čo umožňuje vodičom vybrať si podľa ich preferencií a potrieb. Vďaka svojmu pohodlnému interiéru a pokročilým technológiám sa Golf VI stal obľúbenou voľbou medzi vodičmi, ktorí hľadajú spoľahlivé a efektívne vozidlo.
Schéma poistkovej skrinky Volkswagen Golf VI
Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Golf VI, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod prístrojovou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
