Volkswagen Transporter T3 (1979-1992) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Transporter T3 (1979–1992), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.

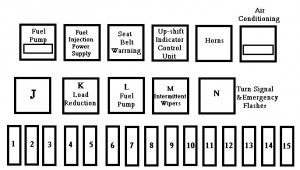

Volkswagen Transporter T3 (1979-1992) – schéma rozvádzača poistiek
Rok výroby: 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992.
Poistka zapaľovača cigariet (zásuvka napájania) v Volkswagen Transporter T3 je poistka 7 v rozvádzači poistiek motorového priestoru.
Poistky
| Č. | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Svetlomety (tlmené svetlá, ľavé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Svetlomety (tlmené svetlá, pravé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Svetlomety (diaľkové svetlá ľavé);
Kontrolky diaľkových svetiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Svetlomety (diaľkové svetlá pravé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Vyhrievanie zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Havarijné svetlá;
Rádio. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Zapaľovač cigariet;
Hodiny; Vnútorné osvetlenie; Skupina kontroliek, |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Svetlomety rezervy;
Klakson. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ventilátor HVAC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Stierače/trysky predného stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Osvetlenie evidenčného čísla;
Osvetlenie batožinového priestoru. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Externé svetlomety pre jazdu,
brzdové svetlo – pravé |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Externé svetlomety pre jazdu,
brzdové svetlo – ľavé |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo
paliva |
Na relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klimatizácia | Na relé klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | Voľný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K. | Redukcia zaťaženia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | Stierače s prerušovaným chodom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | Smerovky a núdzové svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Volkswagen Transporter T3 (1979-1992)
Volkswagen Transporter T3, známy aj ako „Trojka“, bol vyrábaný v rokoch 1979 až 1992 a predstavuje tretiu generáciu ikonického modelu Transporter. Tento model bol obľúbený pre svoju robustnosť a všestrannosť, čo ho robilo ideálnym pre rôzne komerčné a rekreačné účely. Transporter T3 bol dostupný s rôznymi typmi motorov, vrátane benzínových a naftových variantov, ktoré sa líšili výkonom a spotrebou paliva. Charakteristickým znakom tohto modelu bol jeho hranatý dizajn a pohon zadných kolies, ktorý zabezpečoval lepšiu trakciu a stabilitu na ceste. Vďaka svojej priestrannosti a praktickosti sa stal obľúbeným medzi remeselníkmi, rodinami a cestovateľmi.
Schéma poistkovej skrinky Volkswagen Transporter T3
Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Transporter T3, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod prístrojovou doskou alebo v blízkosti vodičových dverí. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkcii jednotlivých poistiek.
