V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Amarok (2009–2016), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.

Volkswagen Amarok (2009-2016) – schéma poistkovej skrinky

Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Poistka zapaľovača cigariet (zásuvka napájania) v Volkswagen Amarok je poistka č. 38 (zásuvka 12V), č. 52 (elektrická zásuvka), č. 54 (zásuvka zapaľovača cigariet) a č. 59 (zásuvka 12V) v poistkovej skrinke v prístrojovej doske.

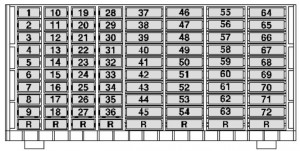

Podpora poistky C

Podpora poistky C
Volkswagen Amarok – poistky – podpora C
Číslo – Amperáž [A] Popis
1 Poistka 1 na podpere poistky C -SC1- 10 Riadiaca jednotka ABS -J104-;

Tlačidlo TCS a ESP -E256-;

Tlačidlo programu jazdy -E598-.
2 Poistka 2 na podpere poistky C -SC2- 10 Riadiaca jednotka elektroniky stĺpika riadenia -J527-
3 Poistka 3 na podpere poistky C -SC3- 10 Spínač cúvania -F41-
4 Poistka 4 na podpere poistky C -SC4- 15 Riadiaca jednotka napájania -J519-
5 Poistka 5 na podpere poistky C – SC5- 5 Merac hmotnosti vzduchu -G70-
6 Poistka 6 na podpere poistky C -SC6- 5 Riadiaca jednotka detektora prívesu -J345-
7 Poistka 7 na podpere poistky C -SC7- 5 Interfácia na vonkajšie použitie
8 Poistka 8 na podpere poistky C -SC8- 10 Elektronická blokácia zapaľovania -D9-
9 Poistka 9 na podpere poistky C -SC9- 10 Riadiaca jednotka airbagu -J234-;

Kontrolka upozornenia na deaktiváciu bočného airbagu pasažiera -K145-.
10 Poistka 10 na podpere poistky C -SC10- 5 Riadiaca jednotka motora -J623-
11 Poistka 11 na podpere poistky C -SC11- 15 Riadiaca jednotka uzamknutia diferenciálu -J187-
12 Poistka 12 na podpere poistky C – SC12- 10 Čerpadlo paliva 1 -V276-
13 Poistka 13 na podpere poistky C -SC13 5 Ventil výfukového ventilu -N220-;

Prepínací ventil chladiča výfukových plynov s recirkuláciou výfukových plynov -N345-
14 Poistka 14 na podpere poistky C -SC14 15 Čerpadlo cirkulácie chladiacej kvapaliny -V51-
15 Poistka 15 na podpere poistky C -SC15- 5 Riadiaca jednotka motora -J623-
16 Poistka 16 na podpere poistky C -SC16- 10 Kontrolka upozornenia na zadné hmlové svetlo -K13-;

Žiarovka zadného hmlového svetla ľavého -L46-;

Žiarovka zadného hmlového svetla pravého -L47-.
17 Poistka 17 na podpere poistky C – SC17- 5 Žiarovka zadného svetla pravého -M2-;

Žiarovka na pravej strane -M3-.
18 Poistka 18 na podpere poistky C -SC18- 5 Žiarovka na ľavej strane -M1-;

Žiarovka na ľavej strane -M4-.
19 Poistka 19 na podpere poistky C -SC19 15 Riadiaca jednotka napájania -J519-
20 Poistka 20 na podpere poistky C -SC20- 15 Riadiaca jednotka napájania -J519-
21 Poistka 21 na podpere poistky C -SC21- 5 Riadiaca jednotka napájania -J519-
22 Poistka 22 na podpere poistky C -SC22- – Prázdne
23 Poistka 23 na podpere poistky C -SC23- 15 Riadiaca jednotka motora -J623-
24 Poistka 24 na podpere poistky C -SC24 10 Klaksón upozornenia -H12-
25 Poistka 25 na podpere poistky C -SC25- 10 Vyhrievací prvok ventilu odvodu oleja -N79-
26 Poistka 26 na podpere poistky C -SC26 5 Žiarovka pre denné svietenie na pravej strane -L175-
27 Poistka 27 na podpere poistky C -SC27- 5 Žiarovka pre denné svietenie na ľavej strane -L174-
28 Poistka 28 na podpere poistky C -SC28- 15 Osvetlenie evidenčnej tabulky na ľavej strane -X4;

Osvetlenie evidenčnej tabulky na pravej strane -X5-.
29 Poistka 29 na podpere poistky C -SC29- 10 Motor kontroly uhla svetlometu ľavého -V48-
30 Poistka 30 na podpere poistky C -SC30- 10 Žiarovka svetla s nízkym výkonom ľavého -L125-
31 Poistka 31 na podpere poistky C -Sc31- – Prázdne
32 Poistka 32 na podpere poistky C -SC32- 10 Žiarovka svetla s nízkym výkonom pravého -L126-
33 Poistka 33 na podpere poistky C -SC33- 5 Spínač nastavenia zrkadla -E43-
34 Poistka 34 na podpere poistky C -Sc34- 15 Prázdne
35 Poistka 35 na podpere poistky C -SC35- 15 Sonda lambda 1 pred katalyzátorom -GX10-
36 Poistka 36 na podpore poistky C -Sc36- 5 Riadiaca jednotka motora -J623-
37 Poistka 37 na podpore poistky C -SC37- – Prázdne
38 Poistka 38 na podpore poistky C -SC38- 15 Zásuvka 12V -U5-
39 Poistka 39 na podpore poistky C -SC39- 25 Riadiaca jednotka detektora prívesu -J345-
40 Poistka 40 na podpore poistky C -SC40- 25 Riadiaca jednotka detektora prívesu -J345-
41 Poistka 41 na podpore poistky C -SC41- 25 Riadiaca jednotka detektora prívesu -J345-
42 Poistka 42 na podpore poistky C -SC42- 15 Diagnostický konektor -U31-;

Elektronický kontrolér stĺpca riadenia -J527-;

Spínač tlaku klimatizačného systému -F129-;

Senzor kvality vzduchu -G238-;

Kontrolér uzamknutia diferenciálu -J187-;

Kontrolér poistkovej skrinky -J646-;

Vložka prístrojovej dosky -K-;

Žiarovka brzdového svetla s vysokou úrovňou -M25-;

Spínač brzdových svetiel -F-;

Displej -K40-.
43 Poistka 41 na podpore poistky C – Sc43- 25 Riadiaca jednotka napájania -J519-
44 Poistka 44 na podpore poistky C -SC44- 30 Riadiaca jednotka napájania -J519-
45 Poistka 45 na podpore poistky C -SC45- 15 Diagnostický konektor -U31-;

Vložka prístrojovej dosky -K-;

Elektronický kontrolér stĺpca riadenia -J527-;

Kontrolér klimatizácie -J301-;

Kontrolér Climatronic -J255-;

Spínač vykurovania/vykurovacej sily -E16-.
46 Poistka 46 na podpore poistky C -SC46- 25 Riadiaca jednotka strany -J646-
47 Poistka 47 na podpore poistky C -SC47- 20 Riadiaca jednotka napájania
48 Poistka 48 na podpore poistky C -SC48- 20 Kontrolér dverí vodiča -J386-
49 Poistka 49 na podpore poistky C -SC49- 20 Riadiaca jednotka predných dverí pasažiera -J387-
50 Poistka 50 na podpore poistky C -SC50- 20 Kontrolér zadných dverí vľavo -J388-
51 Poistka 51 na podpore poistky C -SC51- 20 Kontrolér zadných dverí vpravo -J389-
52 -Poistka 52 na podpore poistky C -SC52- 15 Elektrická zásuvka -U-
53 Poistka 53 na podpore poistky C -SC53- 20 Žiarovka proti hmle vľavo -L22-
54 Poistka 54 na podpore poistky C -SC54- 15 Zapaľovač cigariet -U1-
55 Poistka 55 na podpore poistky C -SC55- 15 Motor kontrolóra uhla pravého svetlometu -V49-
56 Poistka 56 na podpore poistky C -SC56- – Prázdne
57 Poistka 57 na podpore poistky C -SC57- 30 Tlačidlo vykurovania sedadla, vľavo -E653-;

Tlačidlo vykurovania sedadla, vpravo – E654-;

Kontrolér vykurovania sedadla -J882-.
58 Poistka 58 na podpore poistky C -SC58- – Prázdne
59 Poistka 59 na podpore poistky C -SC59- 20 Zásuvka 12V -UX3-
60 Poistka 60 na podpore poistky C -SC60- 5 Modul detektora prívesu -J345-;

Diagnostický konektor -U31-;

Riadiaca jednotka napájania -J519-.
61 Poistka 61 na podpore poistky C -SC61- 5 Riadiaca jednotka detektora prívesu -J345-;

Diagnostický konektor -U31-;

Riadiaca jednotka palubného napájania -J519-.
62 Poistka 62 na podpore poistky C -SC62- 20 Pomocná riadiaca jednotka vykurovania -J364-;

Obehové čerpadlo -V55-.
63 Poistka 63 na podpore poistky C -SC63- 10 Žiarovka osvetlenia nákladového priestoru -M53-
64 Poistka 64 na podpore poistky C -SC64- 30 Spínač výstupu odporu / tepla -E16-;

Riadiaca jednotka Climatronic -J255-;

Riadiaca jednotka klimatizačného systému -J301-.
65 Poistka 65 na podpore poistky C -SC65- 15 Riadiaca jednotka motora -J623-
66 Poistka 66 na podpore poistky C -SC66- 30 Riadiaca jednotka napájania -J519-
67 Poistka 67 na podpore poistky C -SC67- 30 Rádio -R-;

Riadiaca jednotka s displejom pre rádiový a navigačný systém -J503-.
68 Poistka 68 na podpore poistky C -SC68- – Prázdne
69 Poistka 69 na podpore poistky C -SC69- 15 Interface pre vonkajšie použitie
70 Poistka 70 na podpore poistky C -SC70- 5 Interface pre vonkajšie použitie
71 Poistka 71 na podpore poistky C -SC71- 25 Interface pre vonkajšie použitie
72 Poistka 72 na podpore poistky C -SC72- 10 Interface pre vonkajšie použitie

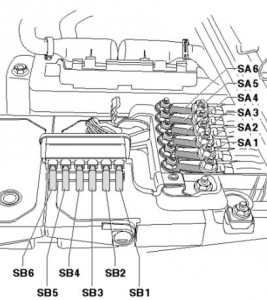

Podpora poistky A -SA-

Podpora poistky A -SA-

Volkswagen Amarok – poistky – podpora A a podpora B
Číslo – Amperáž [A] Popis
1 Poistka 1 na podpore poistky A -SA1- 175 Alternátor -C-
2 Poistka 2 na podpore poistky A -SA2- 175 Poistka 4 na podpore poistky C -SC4-;

Poistka 8 na podpore poistky C -SC8-;

Poistka 11 na podpore poistky C -SC11-;

Poistka 15 na podpore poistky C -SC15-;

Podpora poistky C -SC19 – SC24-;

Poistka podpora C -SC43 – SC51-;

Podpora poistky SC62 – SC64-;

Podpora poistky C -SC66 – SC67-.
3 Poistka 3 na podpore poistky A -SA3- 40 Rozhranie pre vonkajšie použitie
4 Poistka 4 na podpore poistky A -SA4- 80/110 Ventilátor chladiča -V7-
5 Poistka 5 na podpore poistky A -SA5- 50 Riadiaca jednotka automatického ovládania doby zapnutia J179-
6 Poistka 6 na podpore poistky A -SA6- 80 Podpora poistky C -SC39 – SC41-

Podpora poistky B -SB-

Podpora poistky B -SB-

Volkswagen Amarok – poistky – podpora A a podpora B
Číslo – Amperáž [A] Popis
1 Poistka 1 na podpore poistky B -SB1- 30 Jednotka riadenia ABS J104-
2 Poistka 2 na podpore poistky B -SB2- 30 Relé čerpadla paliva -J17-;

Čerpadlo tlaku palivového systému -G6-.
3 Poistka 3 na podpore poistky B -SB3- 10 Jednotka riadenia ABS -J104-
4 Poistka 4 na podpore poistky B -SB4- 5 Jednotka riadenia napájania -J519-
5 Poistka 5 na podpore poistky B -SB5- – Prázdne
6 Poistka 6 na podpore poistky B -SB6- – Prázdne

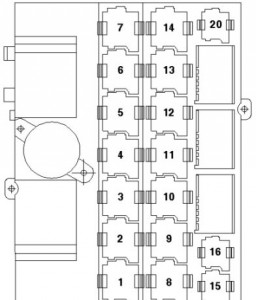

Relé

Relé

Volkswagen Amarok – poistky – relé
Číslo Popis
1 Relé pomocného vykurovania chladiacej kvapaliny -J493-
2 Prázdne
3 Prázdne
4 Prázdne
5 Prázdne
6 Relé napájania 2 -J710- (53)
7 Relé napájania terminálu 15 -J329- (100)
8 Relé čerpadla chladiacej kvapaliny -J235-
9 Prázdne
10 Prázdne
11 Prázdne
12 Relé napájania 1 -J701- (53)
13 Relé štartovacieho motora -J53- (53)
14 Relé čerpadla paliva -J17- (404)
Relé napájania terminálu 30 -J317- (404)
15 Relé napájania -J16- (100)
16 Relé vybitia terminálu 58b -J374- (449)
20 Hlavné relé -J271- (643)
