Volkswagen Tiguan (2006-2017) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Tiguan (2006–2017), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.

Volkswagen Tiguan – schéma poistkovej skrinky

Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Poistka zapaľovača cigariet (zásuvka napájania) v Volkswagen Tiguan je poistka 31 v poistkovej skrinke v kabíne.

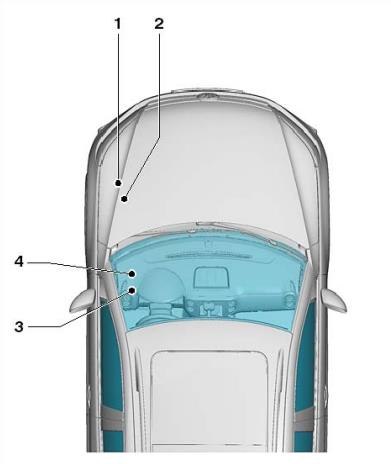

Poloha

Poloha

Popis

  1. Hlavná poistková skrinka v komunikačnej skrinke
  2. Prepínanie poistkovej skrinky.
  3. Poistková skrinka v kabíne.
  4. Poistková skrinka relé.

Motorový priestor

Nachádza sa vedľa batérie.

Typ 1

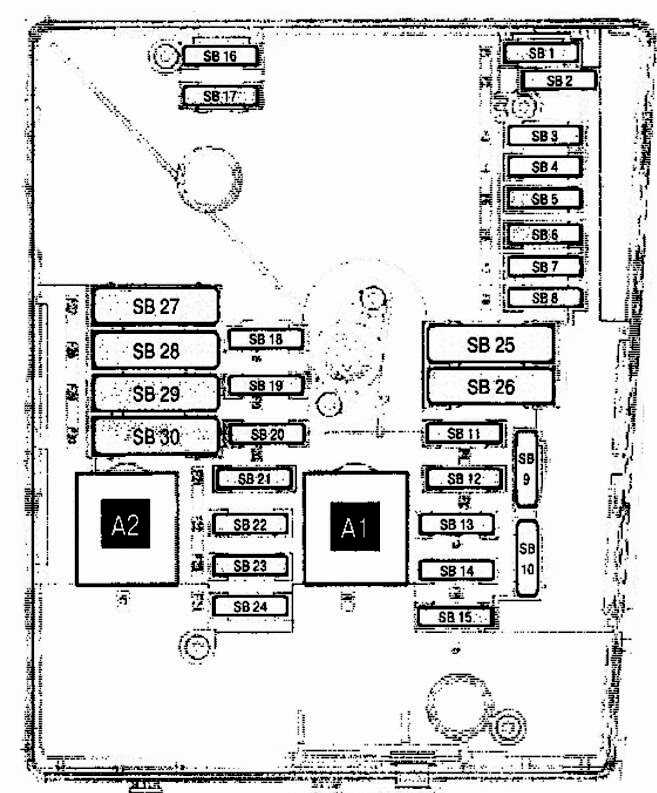

Schéma poistkovej skrinky

Motorový priestor

Popis

1
2
3 5A Riadiaca jednotka napájania palubného systému
4 Riadiaca jednotka ABS 30A;

Hydraulická jednotka ABS.
5
6 5A Riadiaca jednotka prístrojovej dosky;

Riadiaca jednotka stĺpika riadenia.
7 40A Relé 2 svorky napájania 15
8 25A Riadiaca jednotka s displejom systému rádia s navigáciou;

Hlavná jednotka;

TV tuner;

Digitálny satelitný rádio tuner;

Riadiaca jednotka multimediálneho systému;

Menic napätia.
9 5A Riadiaca jednotka elektroniky mobilného telefónu
10 5/10A Napájacie relé;

Riadiaca jednotka motora.
11 20A Doplnková riadiaca jednotka vykurovania
12 Diagnostické rozhranie dátovej zbernice 5A
13 15/30A Riadiaca jednotka motora
14 5A Regulátor tlaku paliva;

Ventil na dávkovanie paliva;

Zapaľovacie cievky.
15 5/10/15A Elektromagnetická spojka pre napájací ventilátor;

Vykurovanie lambda sondy;

Vykurovanie lambda sondy 1 po katalyzátore;

Diagnostická pumpa palivového systému;

Relé palivovej pumpy;

Kontrolér sviečok;

Relé elektrickej palivovej pumpy 2.
16 30A Riadiaca jednotka napájania palubného systému
17 15A Relé sirény na varovanie
18 30A Zosilňovač pre digitálny audio systém
19 Riadiaca jednotka motora stierača 30A
20 10A Regulátor tlaku paliva;

Čerpadlo cirkulácie chladiacej kvapaliny.
21 10/20A Ohrievač lambda sondy;

Riadiaca jednotka čerpadla paliva.
22 5A Senzor polohy pedála spojky
23 10A Elektromagnetický ventil na obmedzenie tlaku preplňovania;

Prepínací ventil chladiča recirkulácie výfukových plynov;

Regulátor tlaku paliva;

Merací prístroj hmotnosti vzduchu.
24 10A Kontrolór ventilátora chladiča;

Relé kúrenia;

Relé dodatočného chladiaceho čerpadla;

Relé výkonu;

Elektromagnetický ventil na obmedzenie tlaku preplňovania;

Elektromagnetický ventil 1 absorpčného systému;

Ventil 1 variabilnej fázy rozvodu;

Ventil recirkulácie vzduchu preplňovania;

Škrtiaci ventil sania;

Čerpadlo cirkulácie 2 chladiacej kvapaliny;

Čerpadlo cirkulácie chladiacej kvapaliny;

Relé čerpadla paliva.
25 Riadiaca jednotka ABS 40A
26 30A Riadiaca jednotka napájania palubného systému
27 Nepoužíva sa
28 Riadiaca jednotka sviečok 50A
29 50A Tepelná poistka 1 pre reguláciu polohy sedadla vodiča;

Poistky 54 – 57 v kabíne.
30 50A Relé pre uvoľnenie kontaktu X
  • A1 – Relé hlavných obvodov štartovania (diesel)
  • A2 – Relé kontroly motora (EC) (diesel)

Typ 2

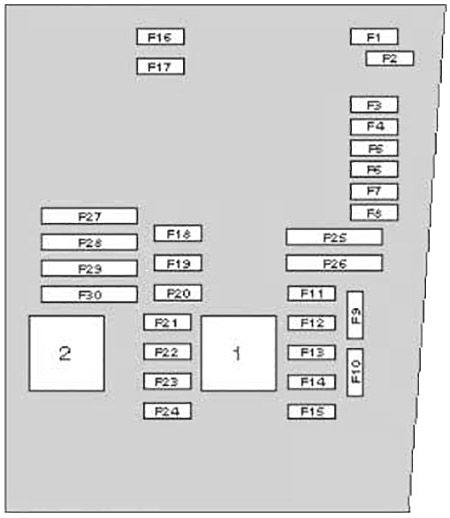

Motorový priestor - 2Popis

1 15A Blok Mechatronický KP DSG
2 Riadiaca jednotka ABS 30A
3 Relé klaksónu 15A
4 Vyhradené
5 5A Riadiaca jednotka napájania palubného systému
6 Vyhradené
7 25A Menič napätia;

Riadiaca jednotka so zobrazením rádiového systému s navigáciou;

Riadiaca jednotka multimediálneho systému.
8 40A Relé 2 svorky napájania 15
9 Vyhradené
10 5/10A Ohrievač lambda sondy;

Elektromagnetická spojka ventilátora napájania;

Diagnostická pumpa palivového systému;

Kontrolér sviečok.
11 5A Riadiaca jednotka prístrojového panela;

Riadiaca jednotka stĺpca riadenia.
12 5A Riadiaca jednotka elektroniky mobilného telefónu
13 5/10A Riadiaca jednotka motora
14 15/30A Riadiaca jednotka motora
15 Diagnostické rozhranie dátovej zbernice 5A
16 10A Elektromagnetický ventil na obmedzenie tlaku preplňovania;

Prepínací ventil chladiča recirkulácie;

Prúdový senzor vzduchu;

Regulátor tlaku paliva.
17 10/15A Ventil na reguláciu tlaku paliva;

Čerpadlo cirkulácie chladiacej kvapaliny.
18 10A Ohrievač lambda sondy;

20A Riadiaca jednotka čerpadla paliva.
19 30A Zosilňovač pre digitálny audio systém
20 5A Senzor polohy pedála spojky
21 30A Dodatočná riadiaca jednotka ohrievača
22 Riadiaca jednotka motora stierača 30A
23 10A Relé vysokého výkonu pre kúrenie;

Relé nízkeho výkonu pre kúrenie;

Relé čerpadla paliva;

Čerpadlo cirkulácie chladiacej kvapaliny 2;

Riadiaca jednotka ventilátora chladiča;

Relé elektrického čerpadla paliva 2;

Elektromagnetický ventil na obmedzenie tlaku preplňovania;

Ventil recirkulácie vzduchu preplňovania;

Elektromagnetický ventil nádrže 1;

Variabilný ventil 1 systémov rozvodu;

Ventil škrtiacej klapky sacieho potrubia;

Relé výkonu Motronic 2;

Spínač brzdových svetiel.
24 20A Zapaľovacie cievky;

15A Ventil na dávkovanie paliva.
25 30A Riadiaca jednotka palubného napájania
26 30A Riadiaca jednotka palubného napájania
27 50A Relé na vypúšťanie kontaktu X
28 Riadiaca jednotka sviečok 50A
29 50A Tepelná poistka 1 na reguláciu polohy sedadla vodiča;

Poistky 54 – 57 v kabíne.
30 40A Riadiaca jednotka ABS (čerpadlo)

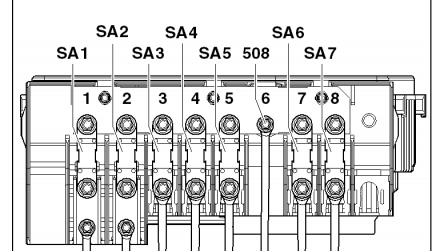

Poistky hlavné

Poistky hlavné

Popis

  1. 200A – Generátor
  2. 80A – Riadiaca jednotka asistencie riadenia
  3. 50A – Poistka 40 v poistkovej skrinke
  4. 50A – Riadiaca jednotka ventilátora chladiča
  5. 80A – Poistková skrinka
  6. 70A – Kontrolér ventilátora chladiča, relé vykurovania s vysokým výkonom
  7. Vyhradené
  8. 40A – Relé vykurovania s nízkym výkonom

Kabína

Poistková skrinka

Poistková skrinka

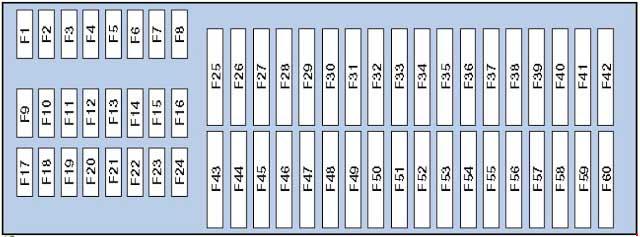

Poistková skrinka - 2

Popis

1 Nie je použité
2 Nie je použité
3 Nie je použité
4 Nie je použité
5 Nie je použité
6 Nie je použité
7 Nie je použité
8 Nie je použité
9 5A Riadiaca jednotka airbagu;

Kontrolná kontrolka vypnutá;

Airbag predného spolujazdca.
10 10A Riadič pohonu všetkých kolies
11 5A Riadiaca jednotka autopilota alebo asistenta parkovania
12 10A Riadiaca jednotka ľavého reflektora s výbojkou
13 5A Senzor vysokého tlaku;

Vnútorné elektrochromatické zrkadlo;

Spínač cúvacích svetiel;

Odpor vykurovania trysky ostrekovača;

Tlačidlo AUTO HOLD;

Kontrolná kontrolka AUTO HOLD;

Riadič rozpoznávania obsadenosti sedadla;

Predná kamera asistenčných systémov pre vodiča;

Senzor hladiny a teploty motorového oleja;

ASR a Tlačidlo na deaktiváciu ESP;

Tlačidlo jazdného programu.
14 10A Riadiaca jednotka asistencie riadenia;

Riadiaca jednotka sledovania polohy vozidla;

Relé štartovacieho motora;

Elektronická riadiaca jednotka tlmičov;

Riadiaca jednotka detekcie prívesu;

Spínač Tiptronic;

Diagnostické rozhranie dátovej zbernice;

Riadiaca jednotka prístrojovej dosky;

Riadiaca jednotka vykurovania;

Spínač svetla;

Riadiaca jednotka motora;

Riadiaca jednotka ABS.
15 10A Relé pre prevádzku dodatočného vykurovania;

Menic napätia;

Riadiaca jednotka adaptívneho osvetlenia a regulácie svetelného toku reflektorov;

Merac hmotnosti vzduchu;

Diagnostický konektor;

Riadiaca jednotka elektromechanickej parkovacej brzdy;

Stmievač spínačov a podsvietenie prístrojovej dosky;

Odpor vykurovania ventilačného systému olejovej vane;

Kontrola korektora reflektora motora;

Aktuátor korektora pravého reflektora.
16 10A Riadiaca jednotka pravého reflektora s výbojkou
17 5A Riadiaca jednotka prístrojovej dosky
18 5A Riadiaca jednotka pre elektroniku mobilného telefónu;

Riadiaca jednotka multimediálneho systému;

Senzor magnetického poľa pre kompas.
19 7.5A Riadiaca jednotka stĺpika riadenia
20 5/7,5A Riadiaca jednotka monitorovania tlaku pneumatík;

Prijímač rádiového signálu pre dodatočné vykurovanie chladiacej kvapaliny;

Relé vyhrievaného zadného skla;

Relé dvojtonového klaksónu;

Riadiaca jednotka ABS;

Spínač Tiptronic;

Riadiaca jednotka automatickej prevodovky;

Riadiaca jednotka klimatizácie;

Riadiaca jednotka Climatronic;

Riadiaca jednotka vykurovania.
21 7,5 / 15A Riadič napájania palubného systému;

Riadič predných dverí spolujazdca;

Riadič zadných pravých dverí.
22 5A Riadiaca jednotka napájania palubného systému;

Výstražná siréna;

Vnútorný senzor.
23 10A Senzor dažďa a svetla;

Spínač svetla;

Riadiaca jednotka sledovania polohy vozidla;

Riadiaca jednotka autorizácie vstupu a štartovania;

Riadiaca jednotka cúvacej kamery;

Senzor magnetického poľa pre kompas;

Tlačidlo elektromechanickej parkovacej brzdy;

Diagnostický konektor.
24 10A Riadič dverí vodiča;

Riadič zadných ľavých dverí.
25 5/20A Multifunkčný spínač;

Riadiaca jednotka automatickej prevodovky;

Mechatronická jednotka DSG.
26 Nie je použité
27 Nie je použité
28 40A Relé pre prevádzku dodatočného vykurovania;

Riadiaca jednotka vykurovania;

Riadiaca jednotka klimatizácie.
29 15A Motor stierača zadného skla
30 Nie je použité
31 20A Zapaľovač cigariet a zásuvka 12V
32 Nepoužíva sa
33 Nepoužíva sa
34 Nepoužíva sa
35 Nepoužíva sa
36 Nepoužíva sa
37 Nepoužíva sa
38 10A Riadiaca jednotka elektronického ovládania zámku stĺpika riadenia
39 20A Relé pre systém čistenia svetlometov
39 15A Riadiaca jednotka rozpoznávania prívesu a príprava na ťažné zariadenie
40 15A Riadiaca jednotka rozpoznávania prívesu
41 15A Riadiaca jednotka rozpoznávania prívesu
42 20A Riadiaca jednotka rozpoznávania prívesu
43 25A Ovládač posuvnej strechy
44 25A Elektromechanická riadiaca jednotka parkovacej brzdy
45 25A Relé ventilátora ventilácie;

Relé vyhrievaného zadného skla.
46 30A Ovládač dverí vodiča;

Ovládač zadných ľavých dverí.
47 30A Riadiaca jednotka predných dverí pasažiera;

Riadiaca jednotka zadných pravých dverí.
48 20A Relé palivovej pumpy
49 20A Riadiaca jednotka napájania palubného systému
50 25A Elektromechanická riadiaca jednotka parkovacej brzdy
51 40A Riadiaca jednotka ventilátora ventilácie
52 20/30A Riadiaca jednotka vyhrievania predného sedadla
53 20/30A Relé pre systém čistenia svetlometov
54 30A Invertor so zásuvkou, 12V – 230V
55 15A Spínač nastavenia bedrovej opierky sedadla vodiča
56 15A Riadiaca jednotka elektronického systému kontroly odpruženia
57 25A Riadiaca jednotka otváracej strechy
58 1A Kontrolka upozornenia na ťažné zariadenie (uzamknuté)
59 Riadiaca jednotka s displejom pre rádiový systém s navigáciou
60 Nepoužíva sa

Poistková skrinka relé

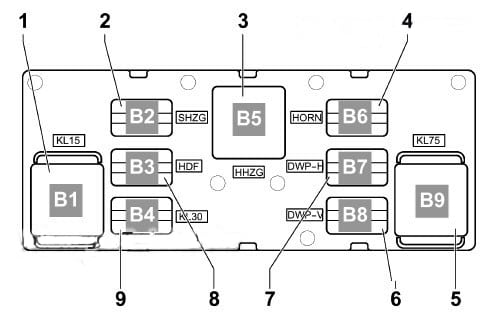

Poistková skrinka relé

Popis

  1. Termín relé výkonu 15 2, -J681-, (460) Zásuvka B1
  2. Vyhrievané relé vonkajších zrkadiel -J99- (449) Zásuvka B2
  3. Relé vyhrievaného zadného skla -J9- (53) Zásuvka B5
  4. Relé dvojtonového klaksónu -J4- (449) Zásuvka B6
  5. Relé výstupu kontaktu X -J59- (460) Slot B9
  6. Dvojité relé čerpadla ostrekovača 2 -J730- (404) Zásuvka B8
  7. Relé 1 pre dvojité čerpadlo ostrekovača -J729- (404) Zásuvka B7
  8. Vyhradené zásuvka B3
  9. Relé výkonu 2 svorka 30 -J689- (449) Zásuvka B4

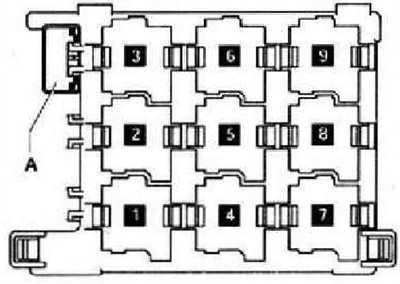

Poistková skrinka relé - 2

Popis

  1. Pomocné relé ohrievača
  2. Relé štartovacieho motora
  3. –
  4. Relé ventilátora ohrievača
  5. Relé alarmu proti krádeži / relé čerpadla ostrekovača svetlometov
  6. Relé čerpadla paliva (FP)
  7. Relé ohrievača kvapaliny chladenia motora 1
  8. Relé čerpadla kvapaliny chladenia motora – niektoré modely, relé čerpadla paliva (FP) – niektoré modely, pomocné čerpadlo paliva ohrievača – niektoré modely
  9. Relé ohrievača kvapaliny chladenia motora 2.

O Volkswagen Tiguan (2006-2017)

Volkswagen Tiguan, vyrábaný v rokoch 2006 až 2017, je kompaktné SUV, ktoré si získalo popularitu vďaka svojmu robustnému dizajnu a všestrannosti. Tento model ponúka rôzne motorové možnosti, vrátane benzínových a naftových motorov, ktoré poskytujú vyvážený výkon a efektívnosť. Tiguan je známy svojou kvalitnou jazdnou dynamikou a pohodlným interiérom, ktorý je vybavený modernými technológiami a bezpečnostnými funkciami. Je ideálny pre rodiny a jednotlivcov, ktorí hľadajú spoľahlivé vozidlo s dostatočným priestorom pre cestujúcich aj batožinu.

Schéma poistkovej skrinky Volkswagen Tiguan

Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Tiguan, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore pre vodiča pod palubnou doskou a v motorovom priestore. Diagramy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických zariadení vo vozidle.

Post correlati:

  1. Volkswagen Passat B5 (1996-2005) – poistková skrinka
  2. Volkswagen Jetta VI (2011-2017) – poistková skrinka
  3. Volkswagen Polo V GTI (2015-2017) – poistková skrinka
  4. Volkswagen Golf VI GTI (2010-2012) – poistková skrinka
  5. Volkswagen CC (2012-2016) – batérie
  6. Volkswagen Golf 6 (2008-2013) – batérie
  7. Volkswagen Touareg I (2002-2010) – batérie
  8. Volkswagen Passat B8 (2015-2021) – poistková skrinka
Leggere  Volkswagen Transporter T5 ZÁKLADY (2009-2014) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
