Schéma poistiek a relé – Nissan 350Z

Týka sa vozidiel vyrobených v rokoch:

2003, 2004, 2005, 2006, 2007, 2008.

Poistka č. 7 v poistkovej skrinke Nissan 350Z je zodpovedná za zapaľovač cigariet (zásuvky napájania).

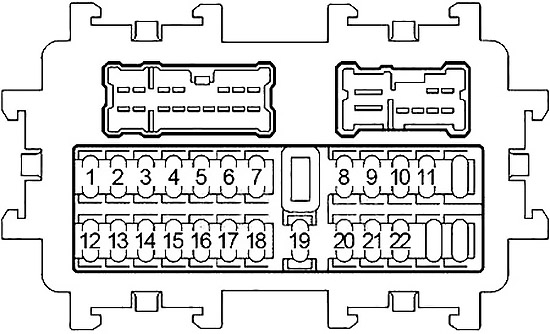

Poistková skrinka sa nachádza za krytom pod palubnou doskou.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	10	Funkcia systému vstrekovania paliva, vstrekovač, mechanizmus otvárania zadných dverí, systém proti krádeži Nissan, elektrické okno, vyhrievanie zadného skla, svetlomet, systém denného svietenia, systém kontroly orientácie svetlometov, smerovky a varovná lampa, kombinovaný spínač, parkovacia lampa, registračná lampa, zadná lampa, zadné hmlové svetlo, vnútorné osvetlenie, zvonček na varovanie, predný stierač a umývač, zadný stierač a umývač, čistič svetlometov
2	–	Nepoužíva sa
3	–	Nepoužíva sa
4	–	Nepoužíva sa
5	15	Nepoužíva sa
6	10	Zrkadlo, mechanizmus otvárania zadných dverí, systém varovania proti krádeži, navigačný systém, zrkadlo pre elektrické dvere, svetlomet, systém denného svietenia, systém kontroly orientácie svetlometov, smerovky a varovná lampa, kombinovaný spínač, parkovacia lampa, registračná lampa, zadná lampa, zadné hmlové svetlo, osvetlenie, kombinovaný merač, čistič svetlometov, zvuk, anténa, telefón
7	15	Napájanie
8	10	Vyhrievanie vonkajších zrkadiel
9	10	Elektrické sedadlo
10	15	Motor ventilátora, klimatizácia, trojitý merač, kombinovaný merač
11	15	Motor ventilátora, klimatizácia, trojitý merač, kombinovaný merač
12	10	Spínač brzdy zariadenia na kontrolu rýchlosti (ASCD), systém kontroly ESP/TCS/ABS, blokovanie napájania, systém diaľkového otvárania vozidla bez kľúča, vyhrievanie zadného skla, vyhrievané sedadlo, klimatizácia, systém kontroly orientácie svetlometov, smerovky a varovné svetlá, osvetlenie, trojitý merač, kombinovaný merač, varovné svetlá, varovný signál, relé vyhrievania zadného skla

Číslo	Ampére [A]	Popis
13	10	Systém dodatočného zadržiavania
14	10	Kombinovaný merač, varovné svetlá, indikátor zariadenia na kontrolu automatickej rýchlosti (ASCD), konektory MIL a dátové rozhranie, systém kontroly ESP/TCS/ABS, systém dodatočného zadržiavania, systém nabíjania, svetlomet, smerovka a varovná lampa, systém denných svetiel, osvetlenie, zadné hmlové svetlo, trojitý merač, varovný signál
15	15	Ohrievaný senzor kyslíka
16	–	Nepoužíva sa
17	15	Audio
18	10	Interné svetlo, osvetlenie, systém varovania o nízkom tlaku pneumatík, elektrické zamykanie dverí, mechanizmus otvárania veka palivovej nádrže, systém diaľkového otvárania vozidla bez kľúča, otváranie batožinového priestoru, systém zabezpečenia vozidla, elektrické okno, systém proti krádeži Nissan, vyhrievanie zadného okna, elektrické sedadlo, svetlomet, systém denných svetiel, smerovka a varovná lampa, kombinovaný spínač, parkovacia lampa, registračná lampa, zadné svetlo, varovný zvonček, predný stierač a umývač, zadný stierač a umývač, telefón
19	10	Systém kontroly ESP/TCS/ABS, elektrické zamykanie dverí, systém varovania proti krádeži, systém diaľkového otvárania vozidla bez kľúča, systém proti krádeži Nissan, vyhrievanie zadného okna, klimatizácia, smerovky a varovná lampa, osvetlenie, trojitý merač, kombinovaný merač, varovanie svetiel, varovný zvonček, telefón
20	10	Stop lampa, spínač brzdy, spínač zariadenia na kontrolu automatickej rýchlosti (ASCD), spínač brzdy, systém kontroly ESP/TCS/ABS
21	10	Interné svetlo, osvetlenie, lampa batožinového priestoru, indikátor zariadenia na kontrolu automatickej rýchlosti (ASCD), konektory MIL a dátové rozhranie, systém kontroly ESP/TCS/ABS, blokovanie napájania, navigačný systém, systém varovania proti krádeži, svetlomet, systém denných svetiel, smerovka a varovná lampa, zadné hmlové svetlo, trojitý merač, kombinovaný merač, varovné svetlá, varovný signál
22	10	Otváranie veka palivovej nádrže, otváranie batožinového priestoru

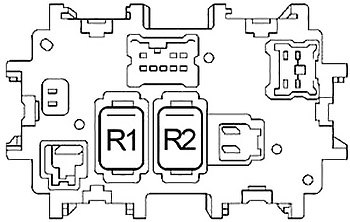

Relé
R1		Ventilátor
R2		Príslušenstvo

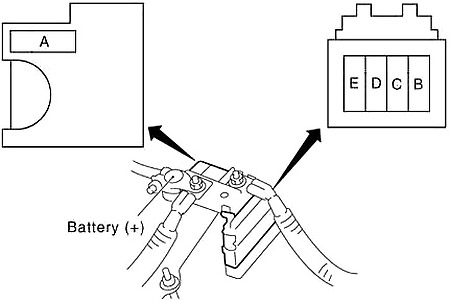

Pod plastovým krytom na strane cestujúceho sú tri panely poistiek – blok poistiek hlavného (hlavné poistky) sa nachádza na kladnom termináli batérie a dva panely poistiek sa nachádzajú vedľa batérie. Na prístup k bloku poistiek č. 1 je potrebné odstrániť všetky plastové časti.

Blok poistiek

Číslo	Ampére [A]	Popis
A	120 / 140	Generátor, poistky B, C
b	100	Poistky 33, 34, 35, 36, 37, 38, F, G, H, I, J, K, L, M
C	80	Vysoké relé svetlometov (poistky 72, 74), nízke relé svetlometov (poistky 76, 86), poistky 71, 73, 75, 87
D	60	Relé príslušenstva (poistky 6, 7), relé ventilátora (poistky 10, 11), poistky 17, 19, 20, 21, 22
E	80	Relé zapaľovania (relé klimatizácie, poistky 81, 82, 83, 84, 85, 89), poistky 77, 78, 79, 80

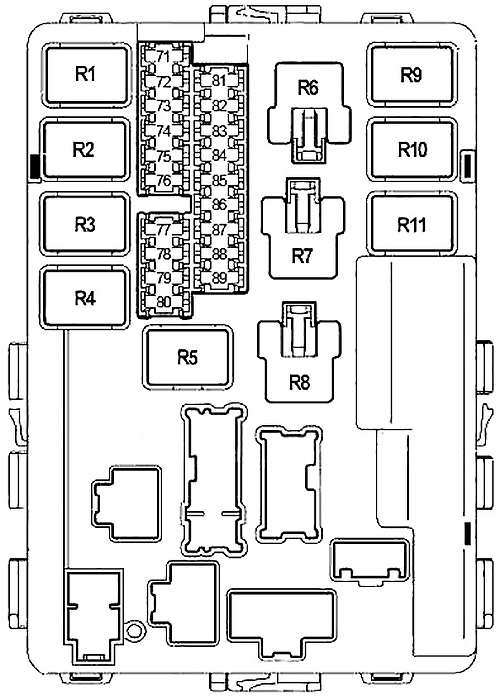

Schéma poistkovej skrinky č.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
71	10	Relé lampy zadnej (lampa parkovacia, lampa registračná, lampa zadná, osvetlenie, systém kontroly orientácie svetlometov)
72	10	Svetlomet vysoký, systém denného svietenia
73	30	Relé stierača predného
74	10	Svetlomet vysoký, systém denného svietenia
75	20	Relé odmrazovača zadného okna
76	15	Svetlomet nízky
77	15	Relé modulu riadenia motora
78	15	IPDM E/R
79	10	Relé klimatizácie
80	20	Relé odmrazovača zadného okna
81	15	Relé čerpadla paliva
82	10	Systém kontroly ESP/TCS/ABS
83	10	Lampa rezervná, systém upozornenia proti krádeži
84	10	Stierač predný a umývač, stierač zadný a umývač
85	15	Senzor kyslíka vyhrievaný, funkcia systému vstrekovania paliva, senzor pomeru vzduch/palivo

Číslo	Ampére [A]	Popis
86	15	Svetlomet
87	15	Riadiaca jednotka motora pre ventil valca
88	15	Nepoužíva sa
89	10	Systém štartovania, konektory MIL a dátové rozhranie
Relé
R1		Modul riadenia motora
R2		Svetlomet
R3		Svetlomet
R4		Štartovanie
R5		Zapaľovanie
R6		Ventilátor chladenia (č. 3)
R7		Ventilátor chladenia (č. 1)
R8		Ventilátor chladenia (č. 2)
R9		Riadiaci motor ventil valca
R10		Čerpadlo paliva
R11		Predný hmlový svetlomet

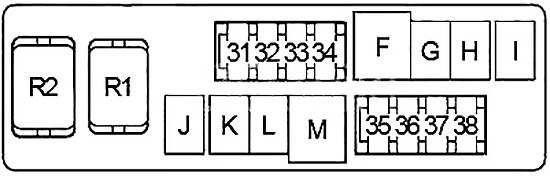

Schéma poistkovej skrinky č.

Číslo	Ampér [A]	Popis
Číslo	Ampér [A]	Popis
31	–	Nepoužíva sa
32	10	Hlavné napájanie a uzemňovací obvod
33	10	Systém denného svietenia, parkovacia lampa, registračná lampa, zadné svetlo
34	15	Napájanie ECM pre núdzové napájanie, konektory MIL a dátové rozhranie, systém proti krádeži Nissan
35	15	Klaksón
36	10	Systém nabíjania
37	15	Audio
38	10	Vyhrievané sedadlo
F	40	Elektrické okno, blokovanie elektrických dverí, mechanizmus otvárania zadných dverí, diaľkové zamykanie bez kľúča, systém upozornenia proti krádeži, odmrazovač zadného okna, elektrické sedadlo, svetlomet, systém kontroly orientácie svetlometov, systém denného svietenia, smerovky a lampa varovania nebezpečenstva, kombinovaný spínač, parkovacia lampa, registračná lampa, zadná lampa, zadné hmlové svetlo, osvetlenie, vnútorná lampa, zvonček upozornenia, predný stierač a umývač, zadný stierač a umývač, čistič svetlometov

Číslo	Ampére [A]	Popis
g	40	Prostriedok na čistenie svetlometov / spínač obvodu (horná mäkká časť)
h	40	Ovládanie ventilátora chladenia
i	40	Ovládanie ventilátora chladenia
J	50	Systém riadenia ESP/TCS/ABS
K	30	Systém riadenia ESP/TCS/ABS
L	30	Systém riadenia ESP/TCS/ABS
m	40	Kľúč na štartovanie
Relé
R1		Klaksón
R2		Zámok na presun rezervnej lampy

O Nissan 350Z (2003-2008)

Nissan 350Z, vyrábaný v rokoch 2003 až 2008, je športové kupé, ktoré si získalo obľubu vďaka svojmu dynamickému dizajnu a výkonným motorom. Tento model je vybavený motorom V6 s objemom 3,5 litra, ktorý poskytuje pôsobivý výkon a agilitu na ceste. Nissan 350Z ponúka výbornú rovnováhu medzi športovým výkonom a každodennou použiteľnosťou, čo z neho robí obľúbenú voľbu medzi nadšencami športových áut. Interiér je navrhnutý s dôrazom na vodiča, s pohodlnými sedadlami a intuitívnym ovládaním, čo prispieva k celkovému zážitku z jazdy.

Schéma poistkovej skrinky Nissan 350Z

Táto stránka zobrazuje schému poistkovej skrinky pre Nissan 350Z, čo je nevyhnutné pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza v interiéri vozidla, zvyčajne pod palubnou doskou na strane vodiča, a tiež v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a spoľahlivosť vozidla, preto je dôležité mať presnú predstavu o jej usporiadaní a funkcii.
